TFAC Turbina de Flujo Axial, Controlada desde Computador (PC)

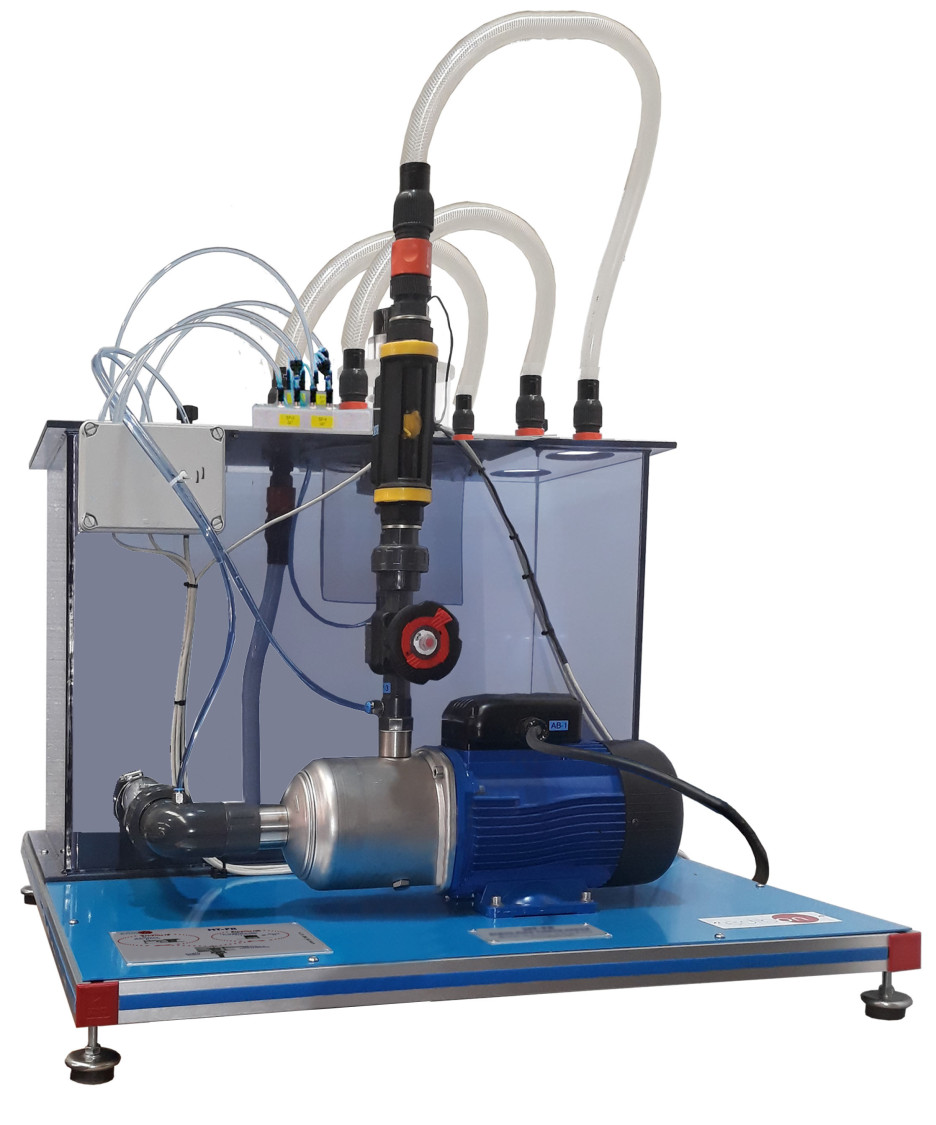

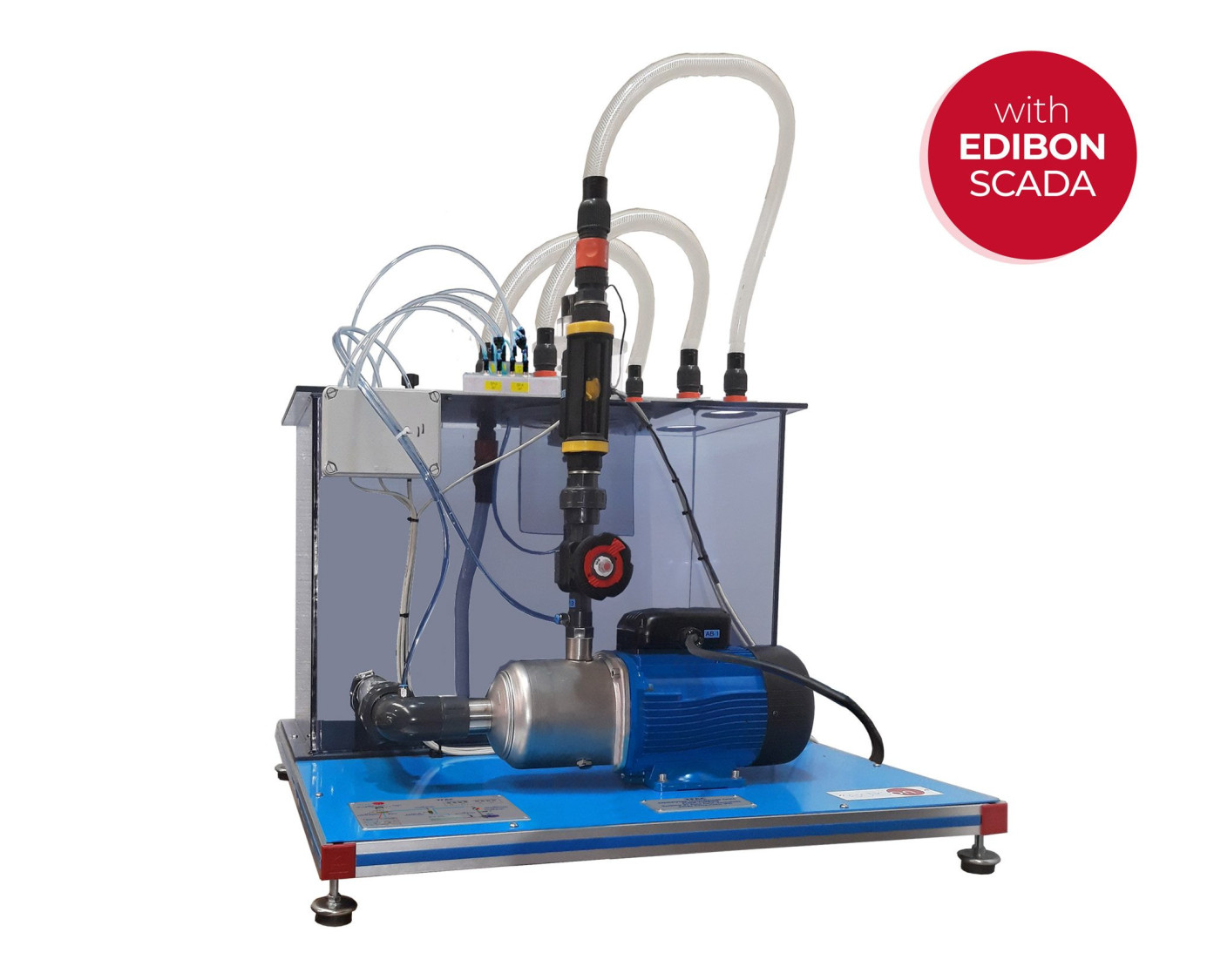

La Turbina de Flujo Axial, Controlada desde Computador (PC), "TFAC", consiste en una turbina a pequeña escala con entrada de flujo axial, de una etapa. Con ocho inyectores que actúan de distribuidores de agua hacia el rotor, cuatro de los cuales tienen un ángulo de incidencia de 20º y los otros cuatro de 30º. De este modo se pueden estudiar las diferencias en el régimen de trabajo al variar los ángulos de entrada en la turbina a través de ocho válvulas que permiten el paso del agua a los diferentes inyectores.

Para elevar el fluido, se dispone de una bomba controlada desde computador (PC) que permite al caudal impulsado pasar a través de la turbina, en la que deja parte de su energía provocando el giro de la misma, venciendo la resistencia exterior que provoca un freno electromagnético. Dicho freno está controlado por computador (PC) y permite variar la carga de frenado sobre la turbina.

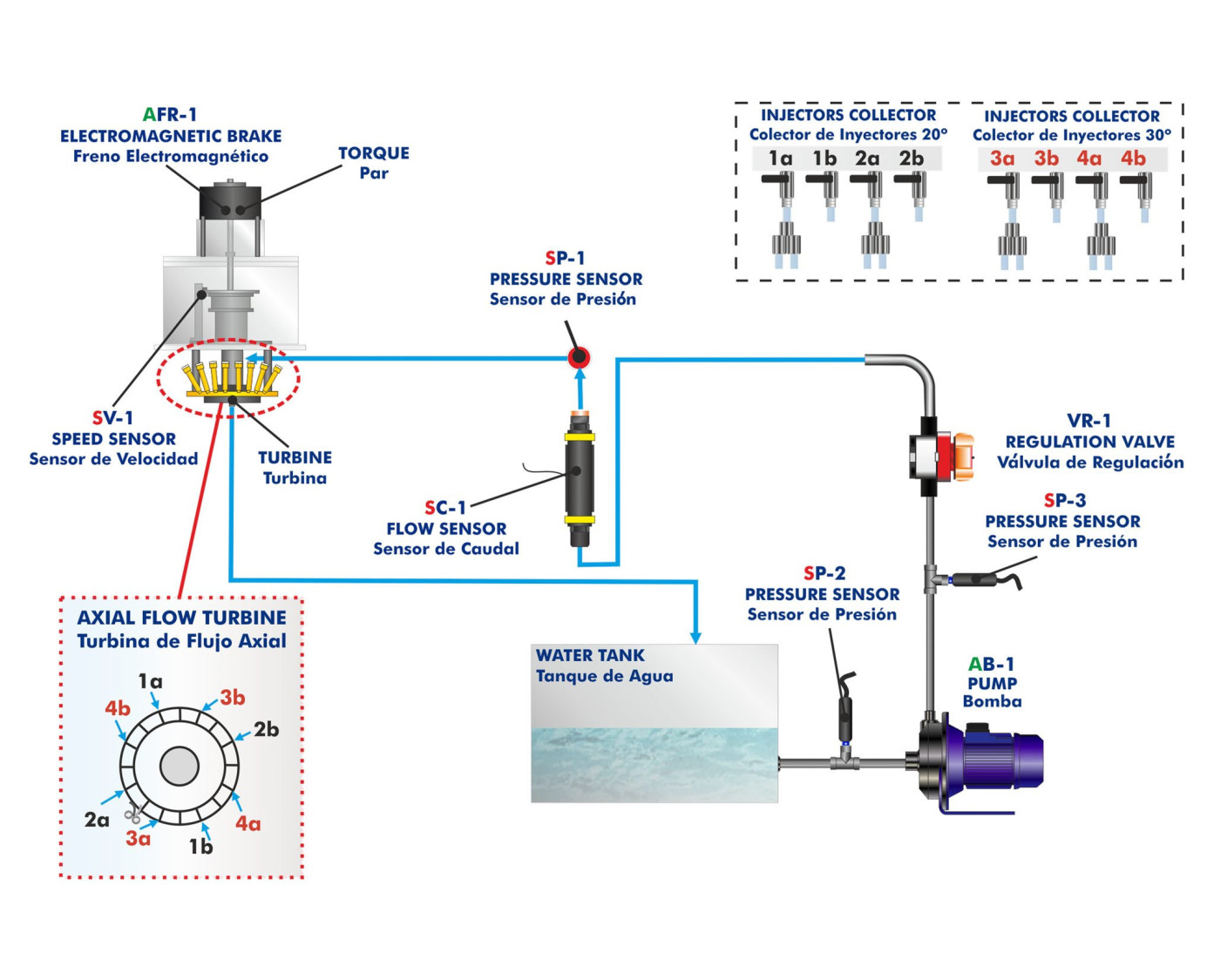

Además, el equipo está equipada con un sensor de presión, colocado en la entrada de agua a la turbina que mide la presión de admisión un sensor de caudal para medir el caudal de agua de entrada a la turbina sensor óptico, que determina la velocidad del eje de la turbina y dos sensores de presión, en la entrada y en la salida de la bomba, con el fin de obtener su curva característica.

El conjunto bomba-turbina dispone de un depósito y un sistema de tuberías, que permiten trabajar constantemente con fluido recirculado para evitar el consumo indiscriminado de agua.

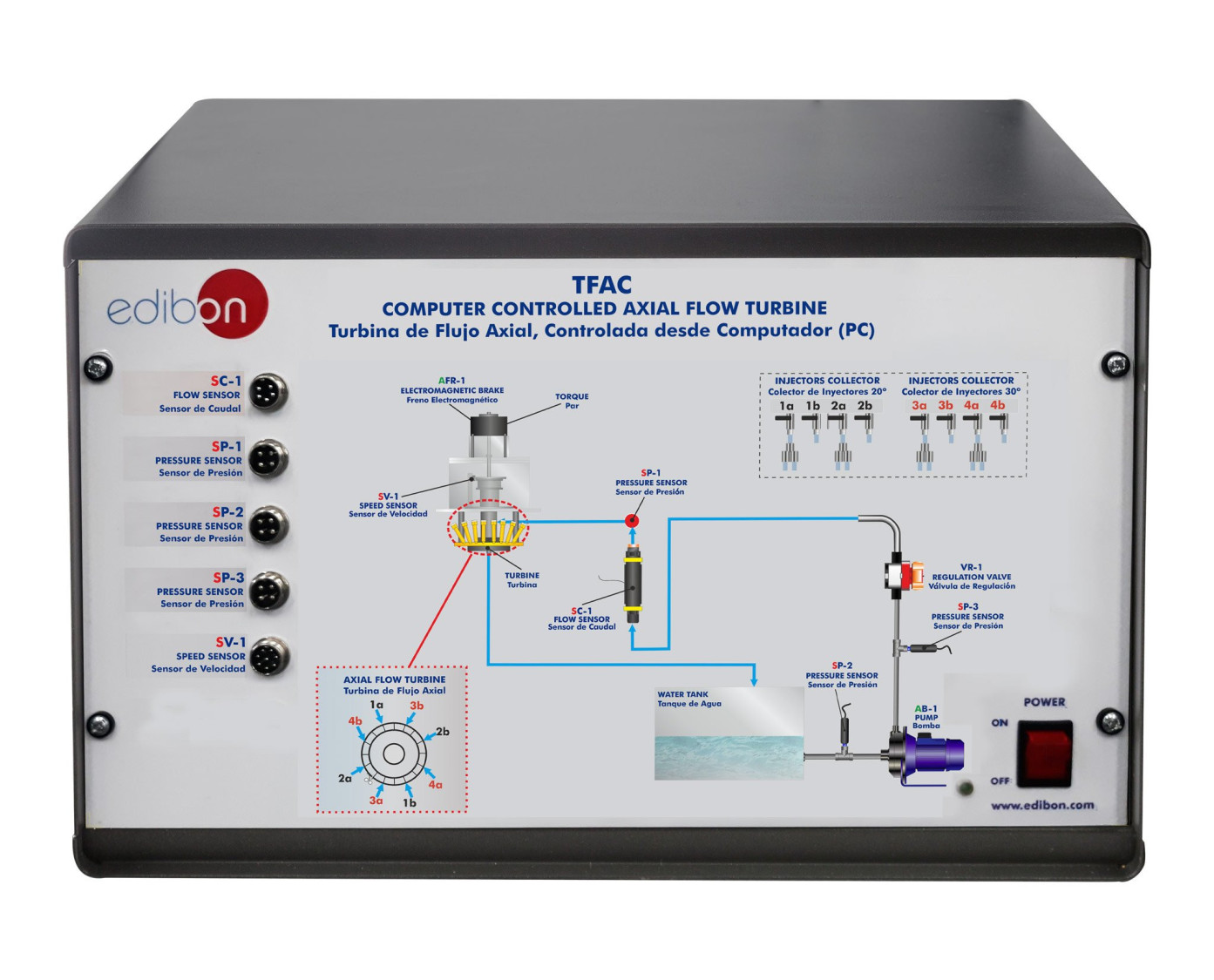

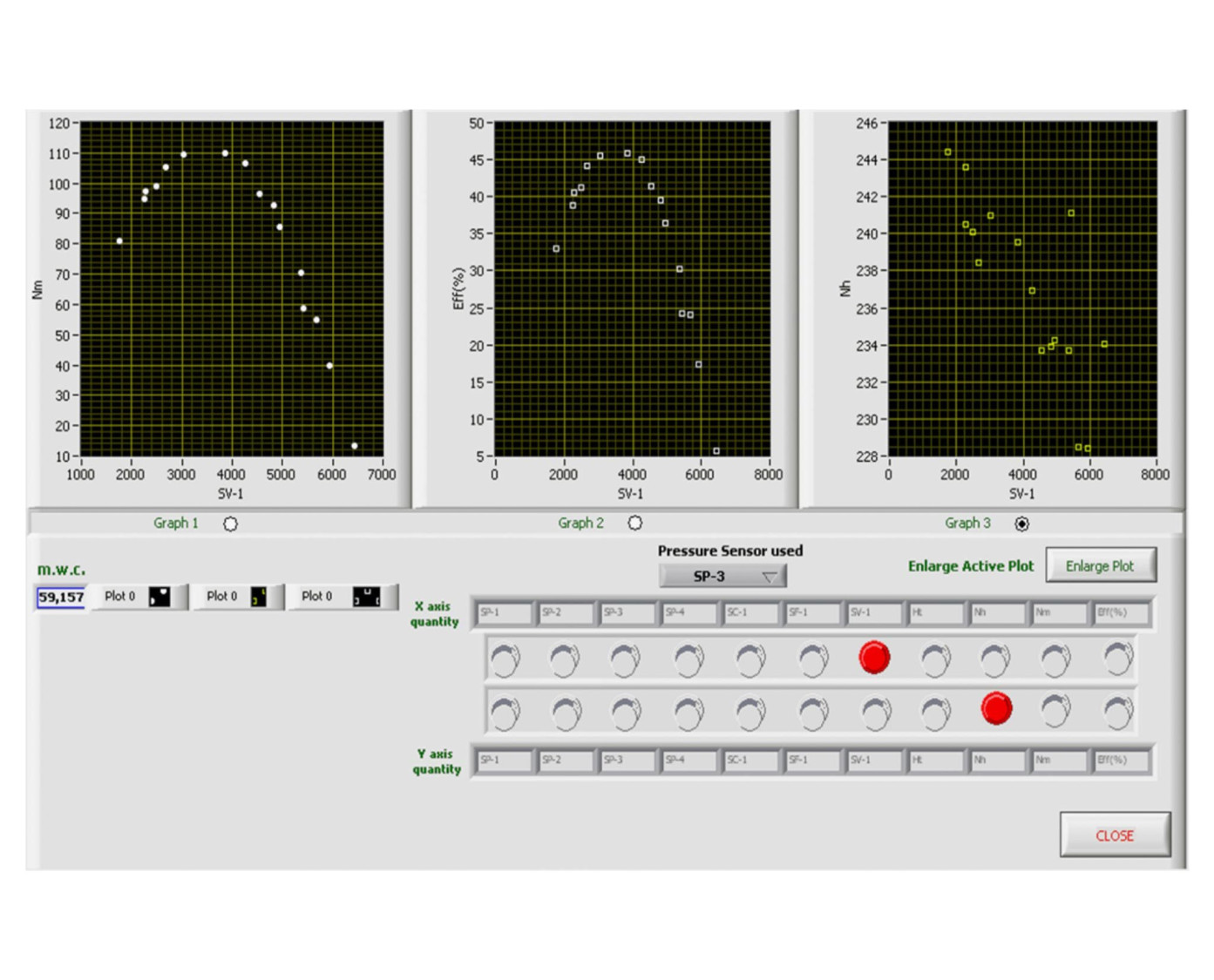

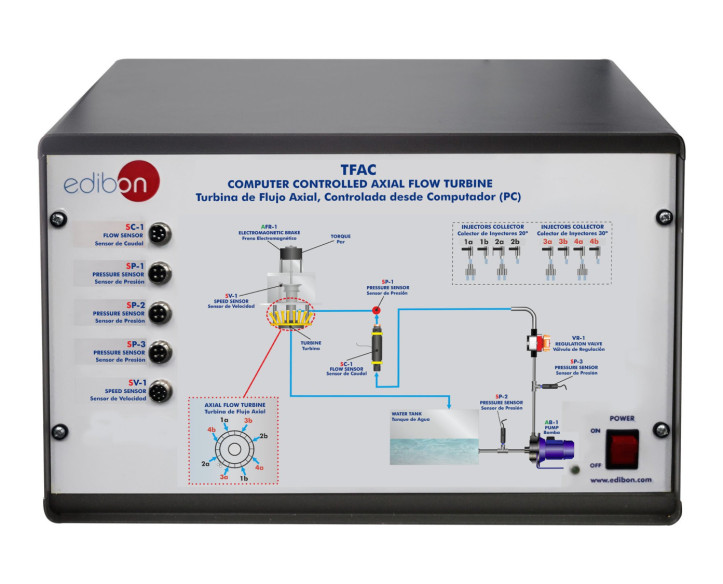

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.
