Descripción General

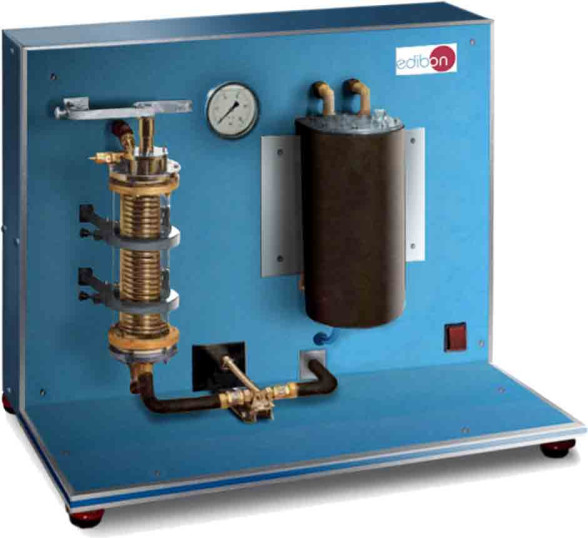

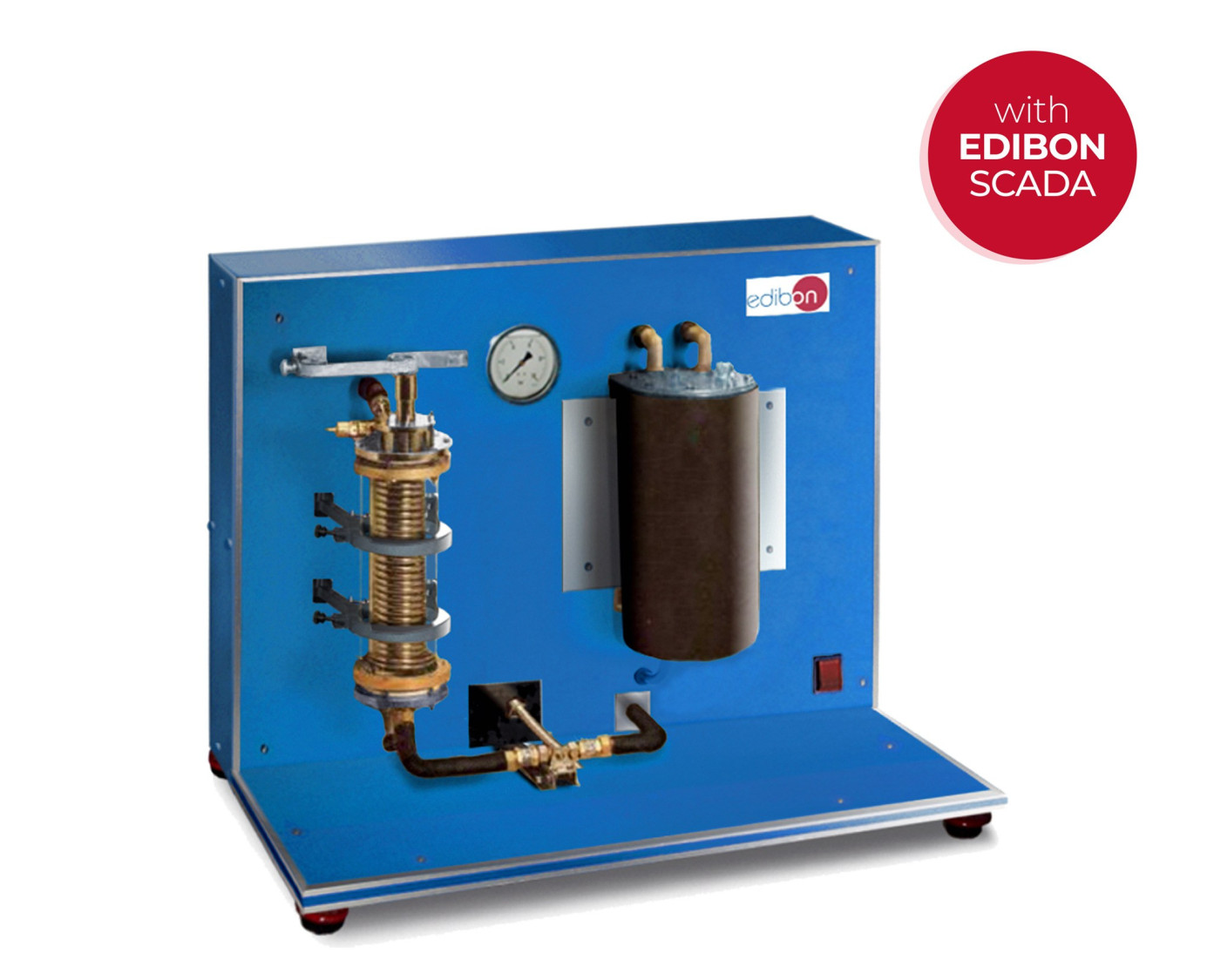

La Turbina de Vapor con Fuente de Energía Solar, Controlada desde Computador (PC), "HTVC", ha sido diseñada para proporcionar una comprensión sencilla de la central de vapor y demostrar, a escala de laboratorio, la capacidad para generar trabajo en el eje a partir de la radiación solar.

Es un equipo de sobremesa que utiliza refrigerante y opera en el Ciclo de Rankine desde una fuente de calor de agua caliente dentro del equipo. La salida mecánica es desde una turbina de impulso de una sola etapa y el calor se expulsa a un condensador enfriado por agua.

Este equipo incluye todos los instrumentos y sensores necesarios para controlar y medir los parámetros más representativos.

Paneles Solares opcionales y Kit de Instalació "HTVC/KIT", para permitir que la unidad funcione a partir de la energía solar.

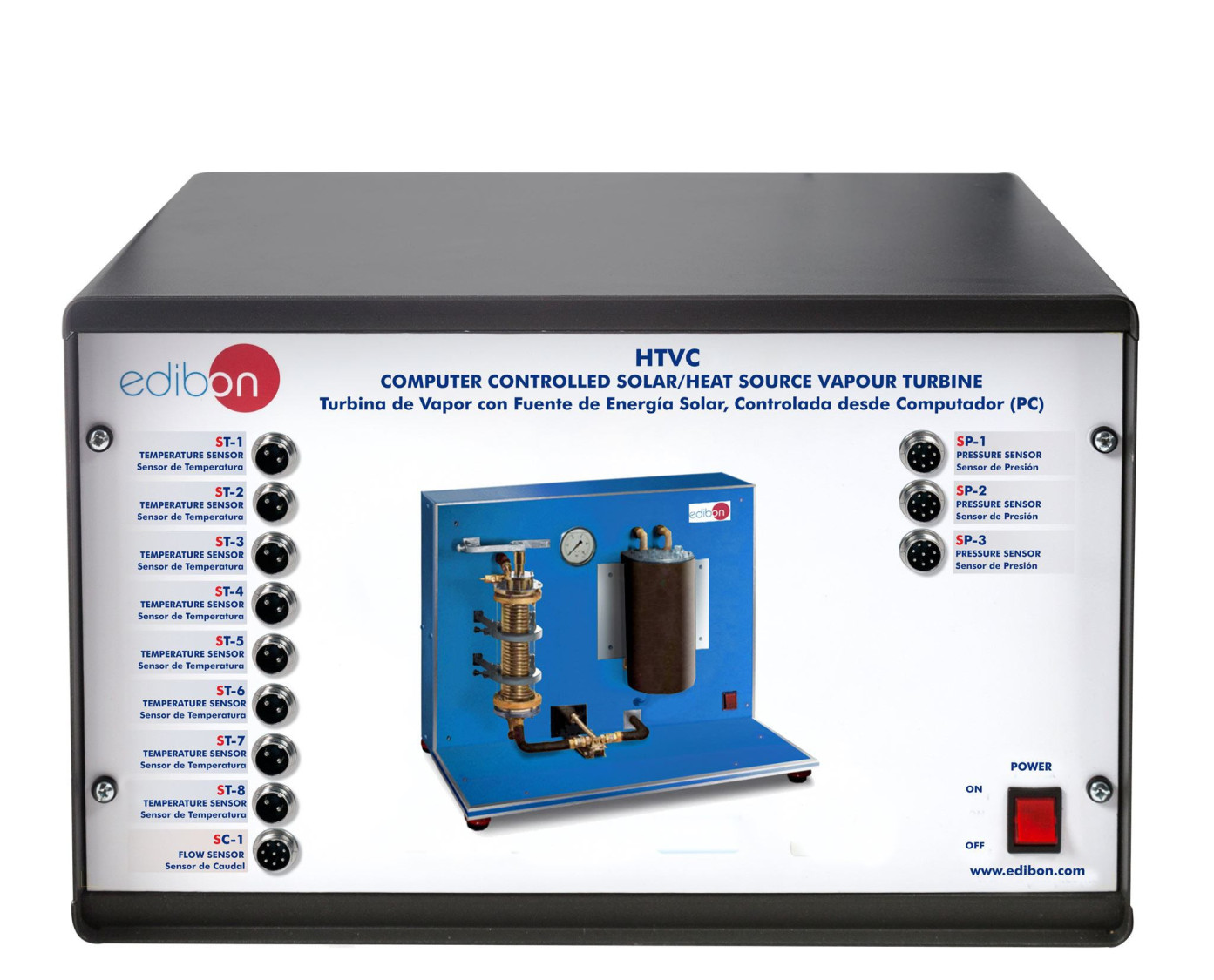

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Identificación y familiarización con todos los componentes del equipo.
  2. Estudio y familiarización con las turbinas.
  3. Estudio del Ciclo de Rankine.
  4. Producción de curvas de par/velocidad y potencia/velocidad para la turbina.
  5. Determinación de la eficiencia térmica a diferentes presiones de entrada y salida en la turbina.
  6. Uso de las gráficas o tablas apropiadas y aplicación de la Primera Ley de la Termodinámica para producir balances de energía.
  7. Estimación de las pérdidas por fricción en turbinas.
  8. Comparación del rendimiento con el ciclo de Rankine (incluida la eficiencia isoentrópica externa de las turbinas).
  9. Calibración de sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

Posibilidades prácticas con los Modelos y Accesorios opcionales: (No incluidos)

  1. Medición de la captación de energía solar en un intervalo de temperaturas medias del agua.
  2. Demostración de la producción de trabajo en el eje a partir de la radiación solar.

Otras posibilidades que pueden realizarse con este equipo:

  1. Varios alumnos pueden visualizar simultáneamente los resultados.

Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.

  1. Control Abierto, Multicontrol y Control en Tiempo Real.

Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.

  1. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  2. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  3. Este equipo puede usarse para realizar investigación aplicada.
  4. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  5. Control del proceso del equipo HTVC a través de la interface de control, sin el computador.
  6. Visualización de todos los valores de los sensores usados en el proceso del equipo HTVC.

    7. - Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.

- El usuario puede realizar otros ejercicios diseñados por él mismo.
