Descripción General

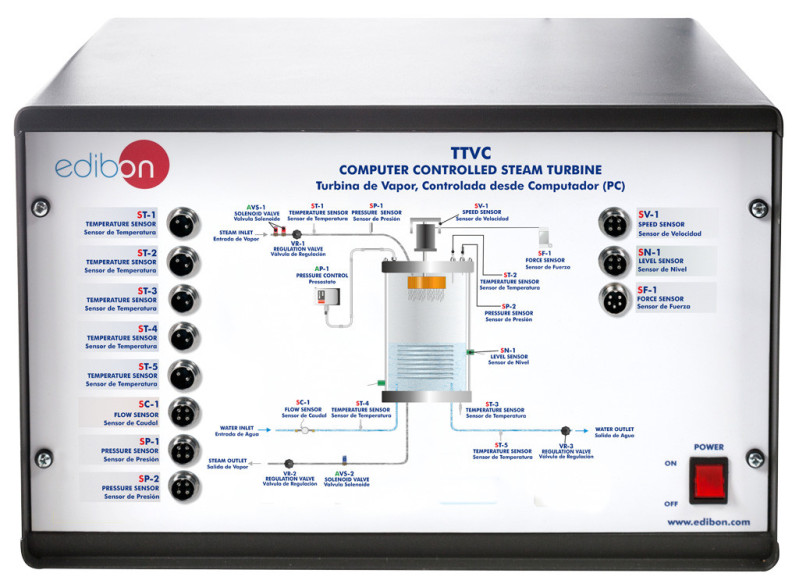

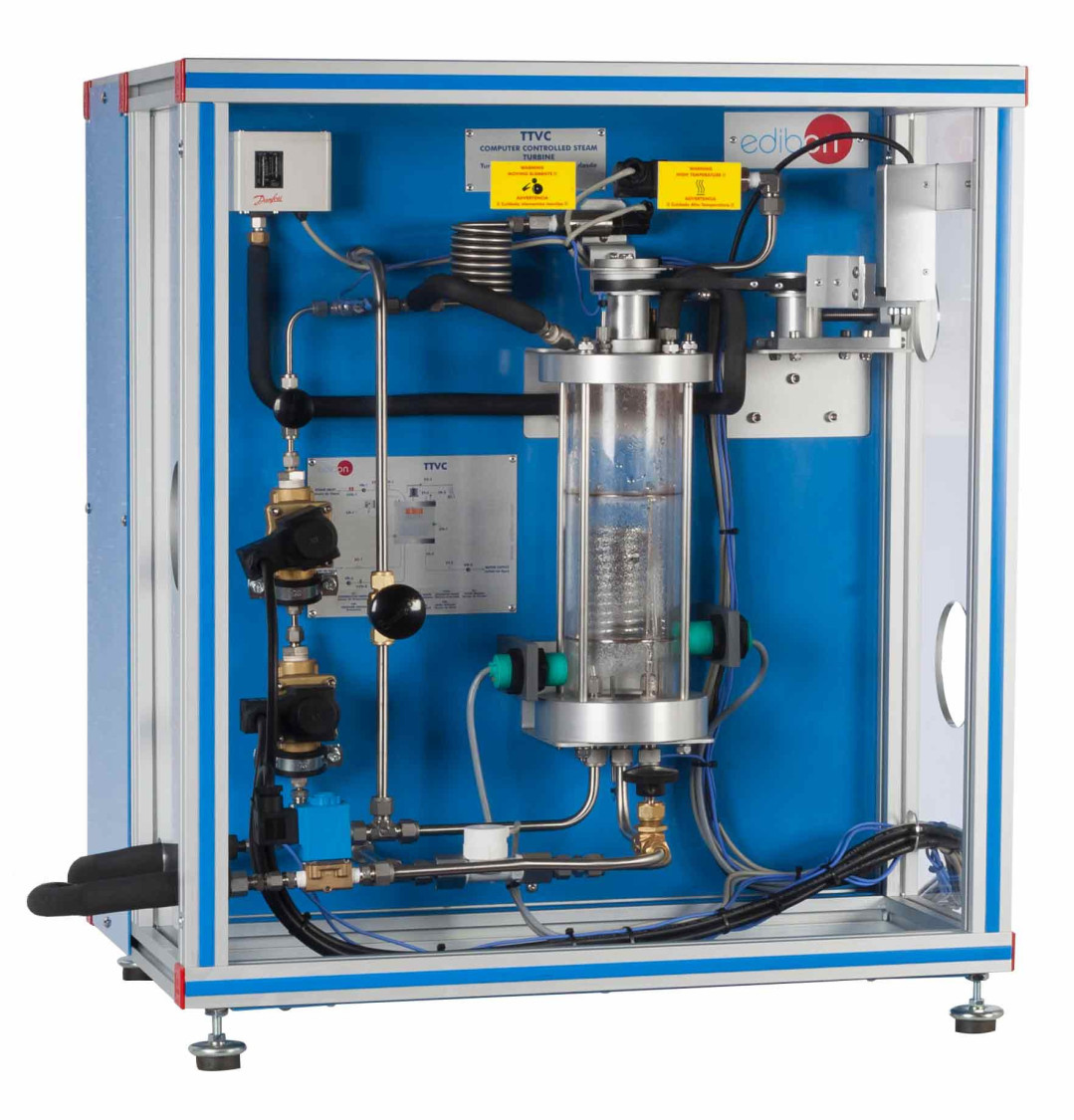

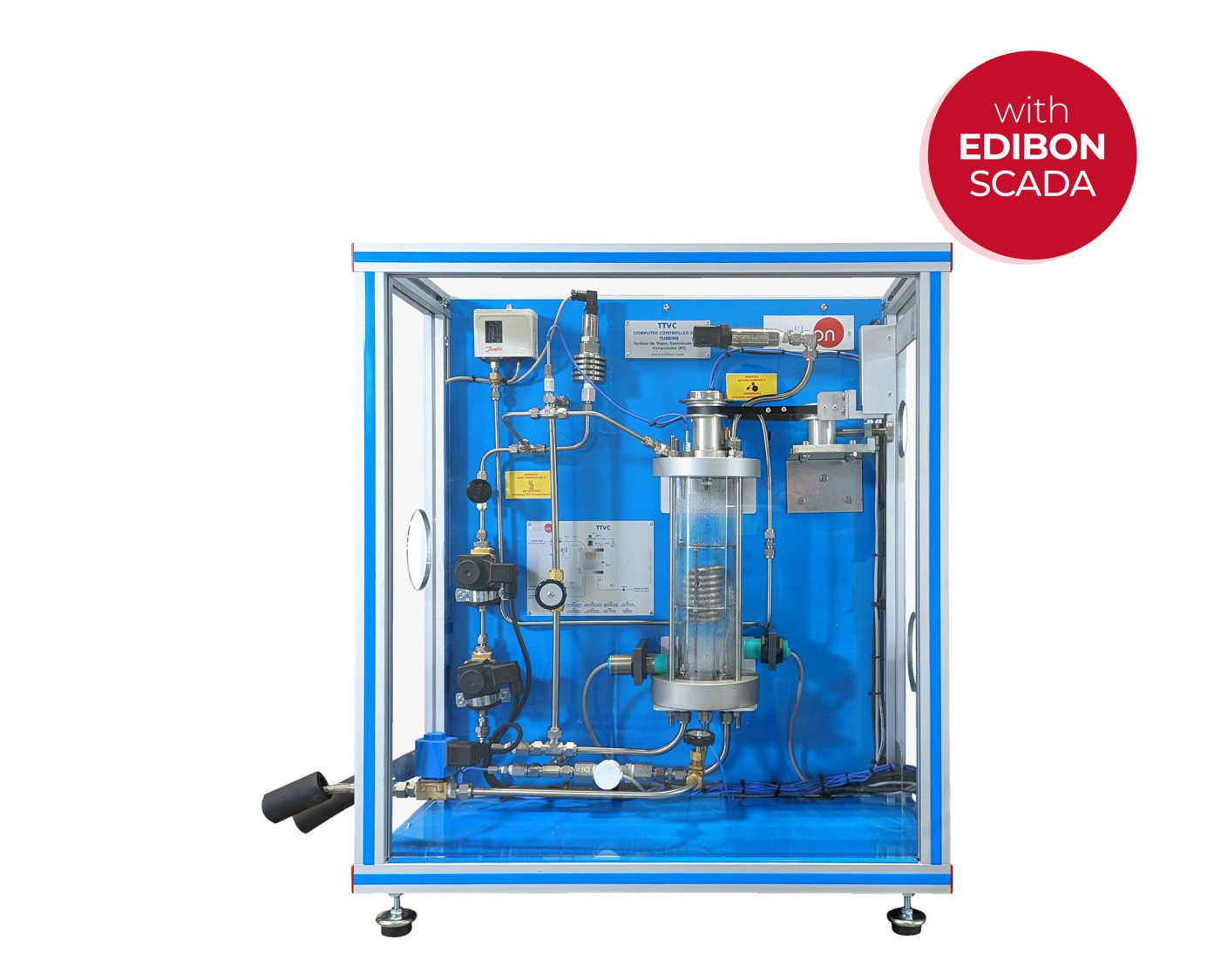

La Turbina de Vapor, Controlada desde Computador (PC), "TTVC", consiste en una turbina de vapor de impulso de una etapa. Dispone de un inyector, un freno, un condensador refrigerado por agua, mecanismos de seguridad y todos los controles e instrumentación necesarios.

El vapor pasa a través de dos válvulas solenoides, controladas por computador (PC) y montadas en serie por seguridad, antes de entrar al inyector.

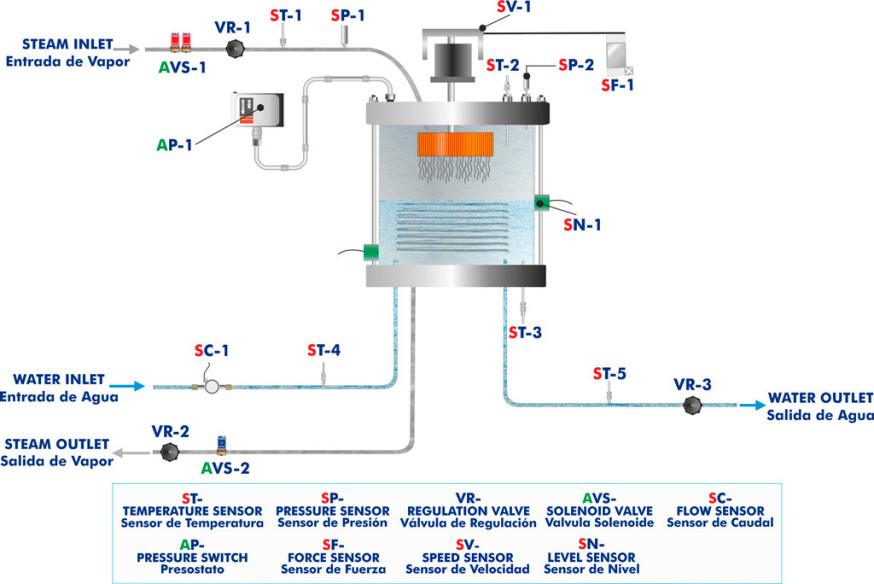

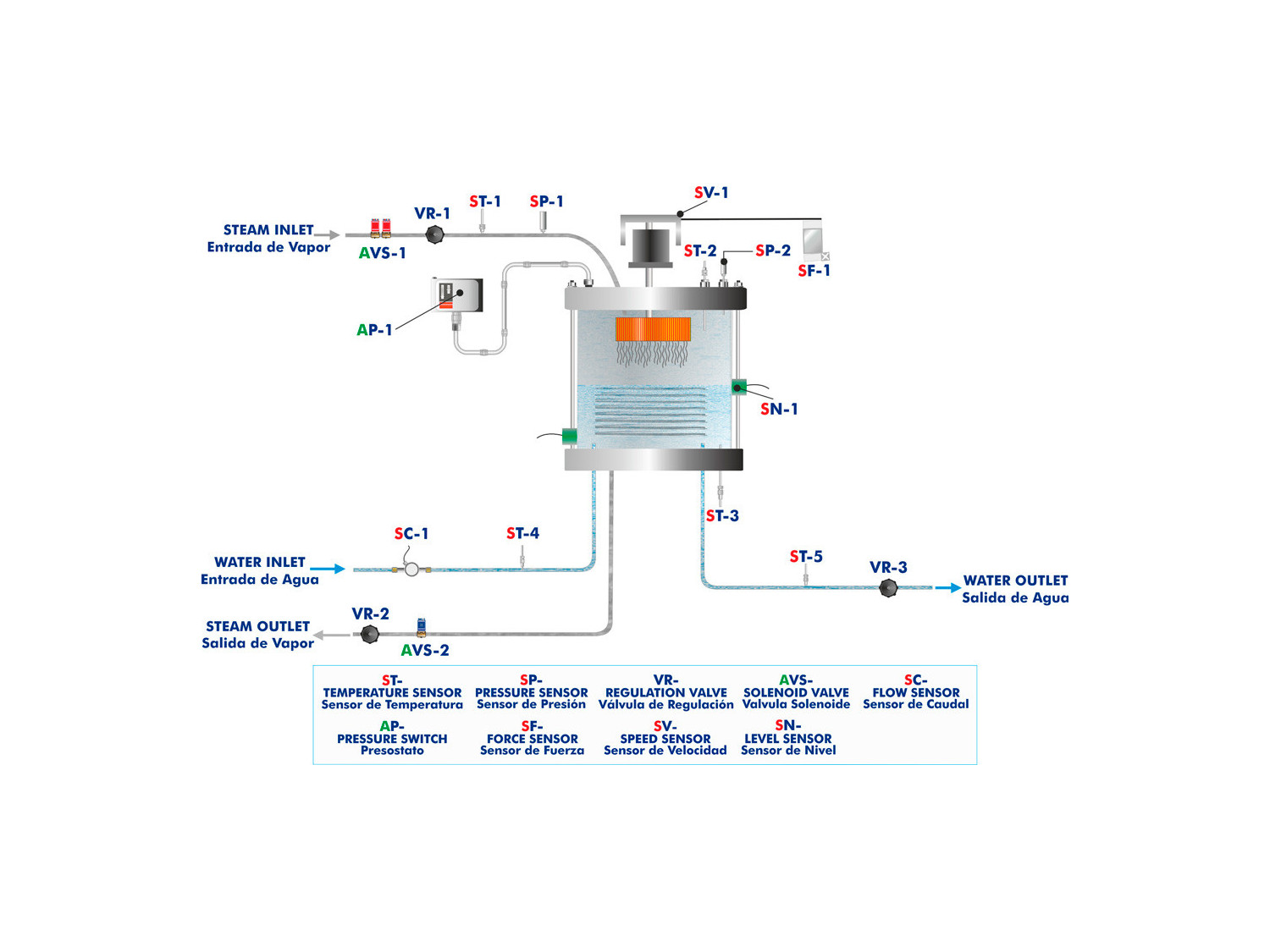

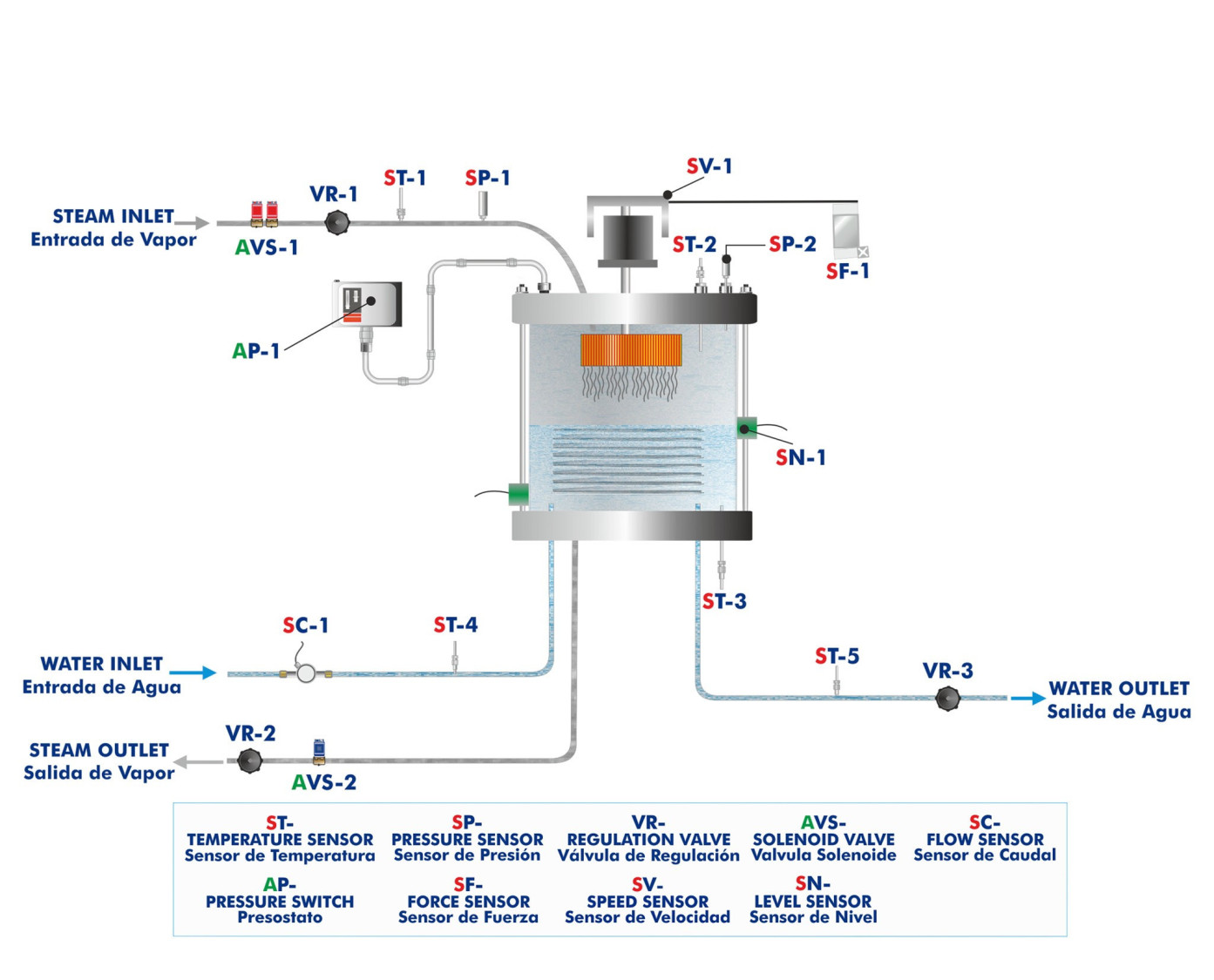

El vapor pasa a través del inyector con un ángulo de incidencia de 20 º, a los álabes de la turbina generando un trabajo sobre ellos y provocando el giro de la turbina. En función de la energía del vapor, se tendrá más o menos trabajo en la turbina.

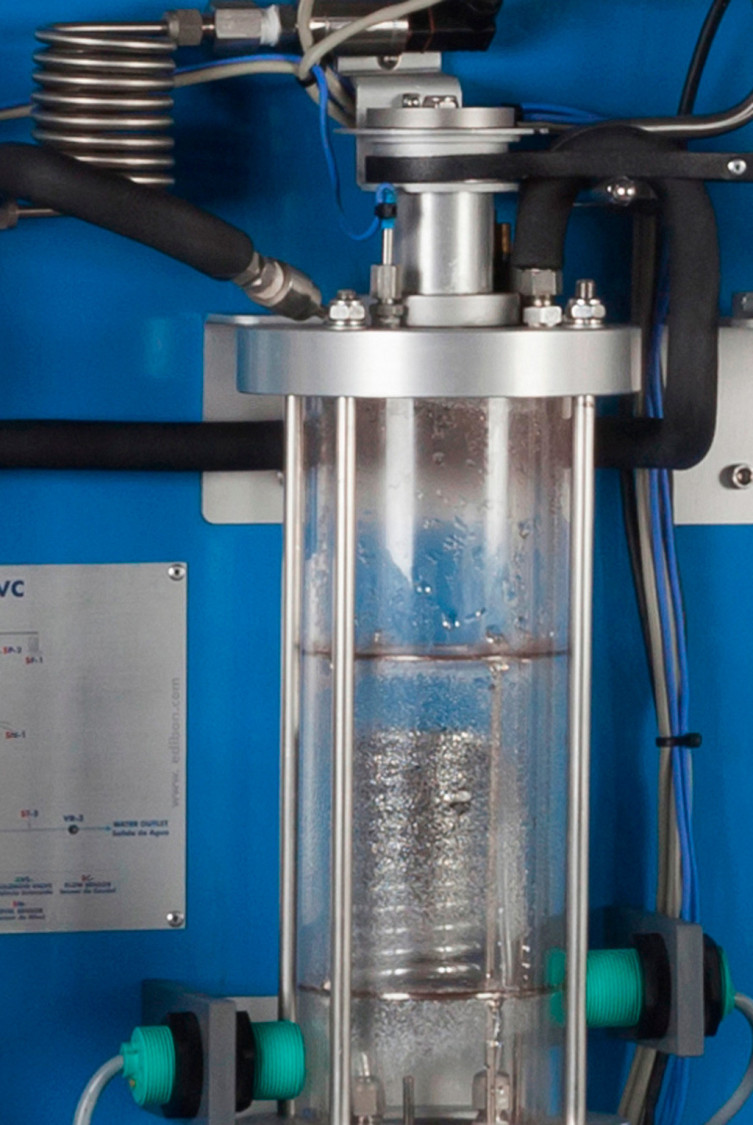

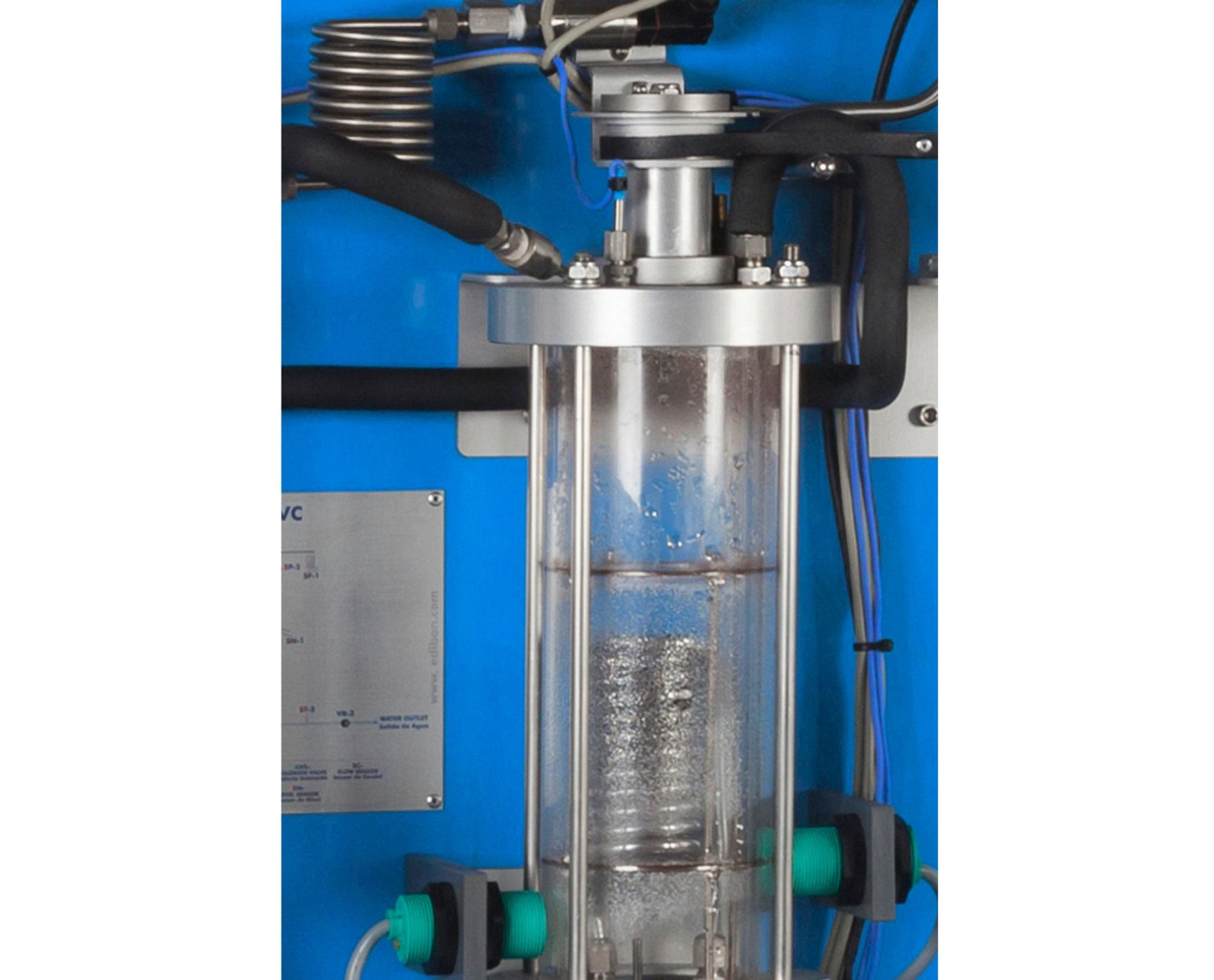

Después de pasar a través de la turbina, el vapor se expande y se recoge en el condensador. El vapor se condensa por un serpentín a través del cual circula agua fría.

La turbina se carga utilizando un freno, que gira solidario junto al eje de la turbina, para medir el par. El freno se desplaza contra una cinta, que se tensa mediante un tornillo manual para variar el par.

A la salida del condensador se dispone de una válvula solenoide, la cuál al cerrar nos permite, junto con un sensor de nivel, condensar un volumen conocido en un tiempo determinado y así conocer el caudal de vapor.

Las presiones, las temperaturas, el caudal de agua de refrigeración y la velocidad del eje de la turbina se miden mediante sensores, la fuerza del freno se mide mediante un sensor de fuerza (célula de carga) y el caudal de vapor.

La instrumentación permite medir el par del freno, junto con la potencia mecánica, el flujo másico de vapor y el consumo de vapor del equipo.

El equipo está equipado con mecanismos de seguridad: un presostato y una válvula de seguridad para el condensador y pantallas protectoras de PMMA.

Para trabajar con el equipo TTVC se requiere un generador de vapor. Dicho generador debe tener una producción de vapor de 8 Kg/h a una presión mínima de 6 bares. EDIBON puede ofrecer su Generador de Vapor (TGV-6KWA), adecuado para trabajar con este equipo.

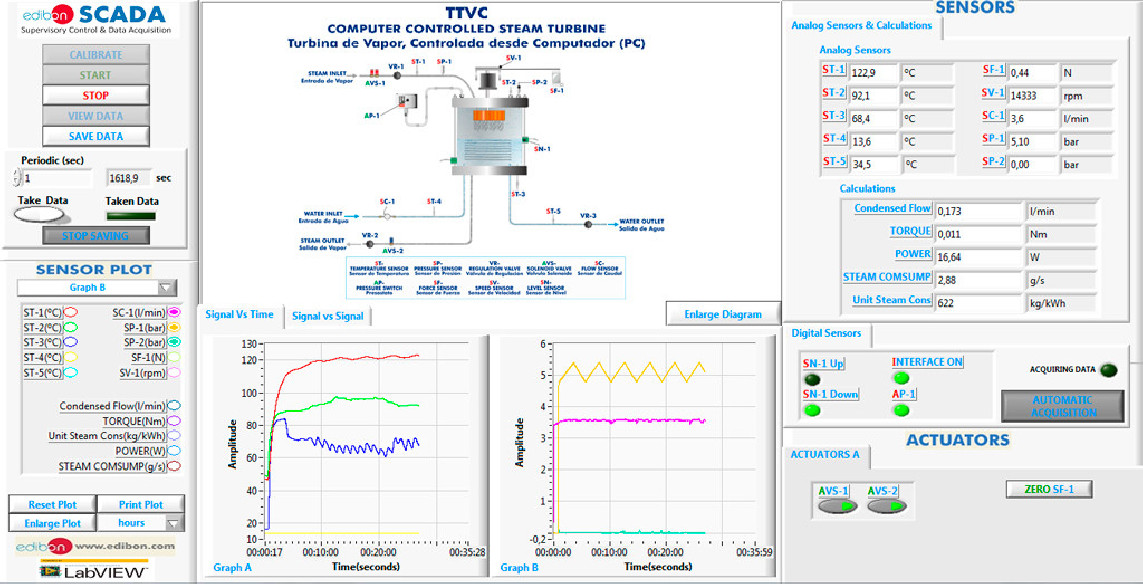

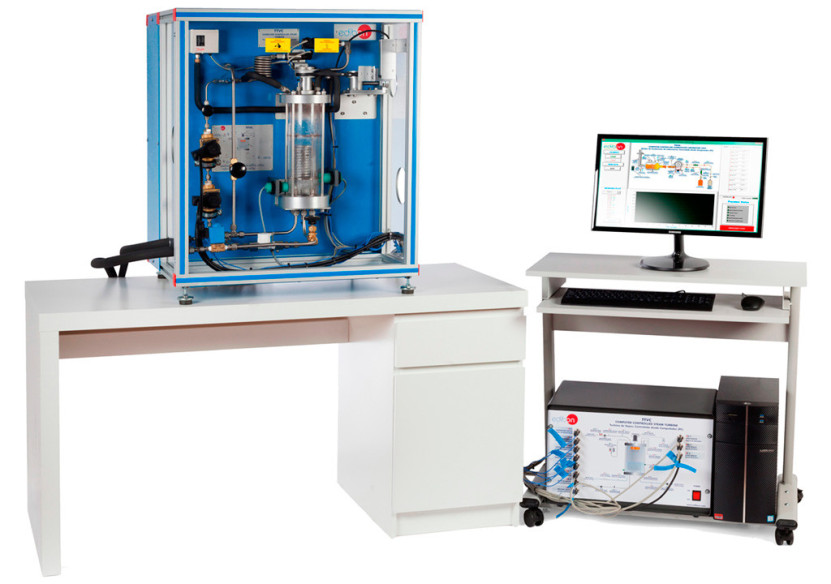

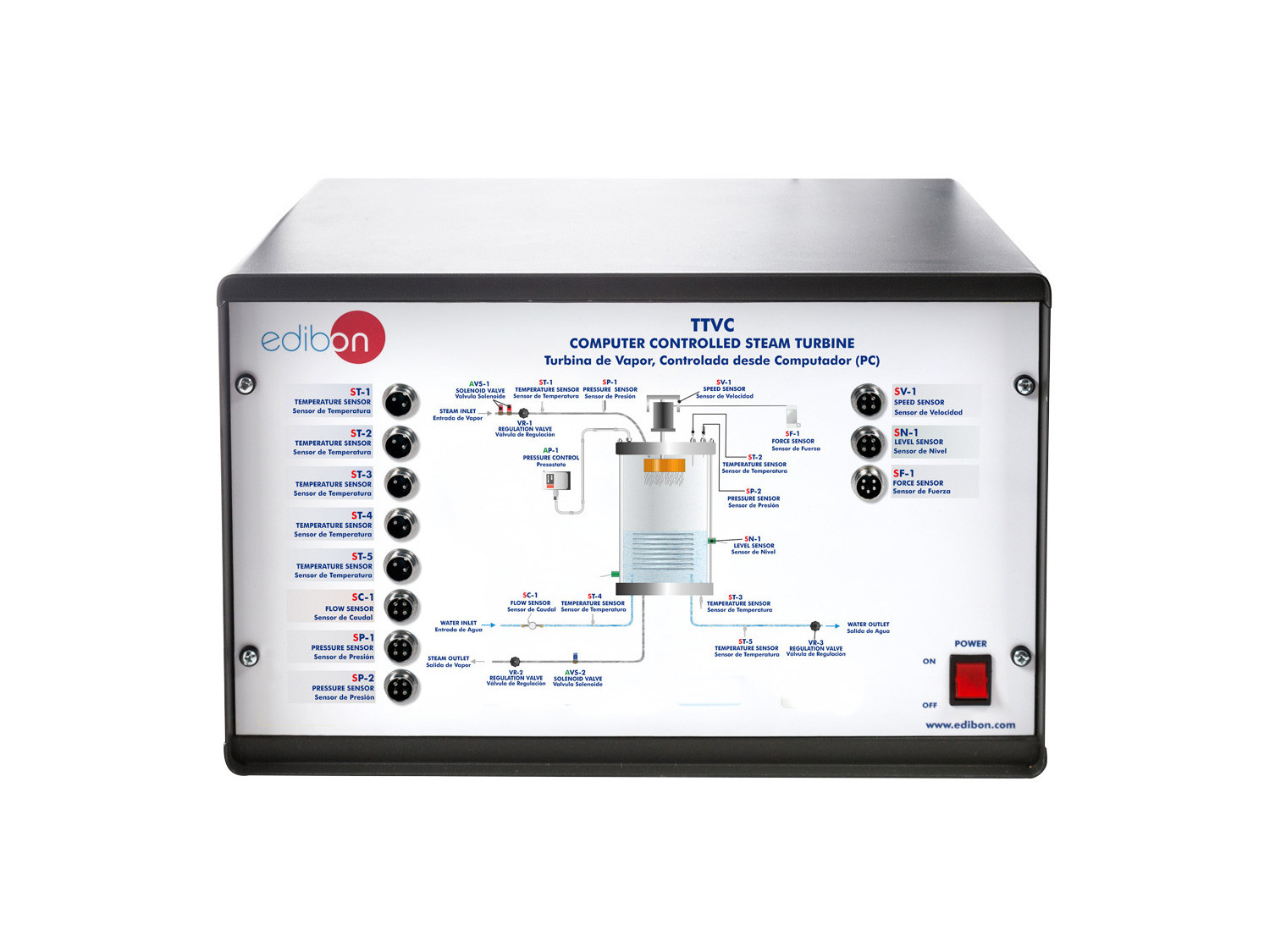

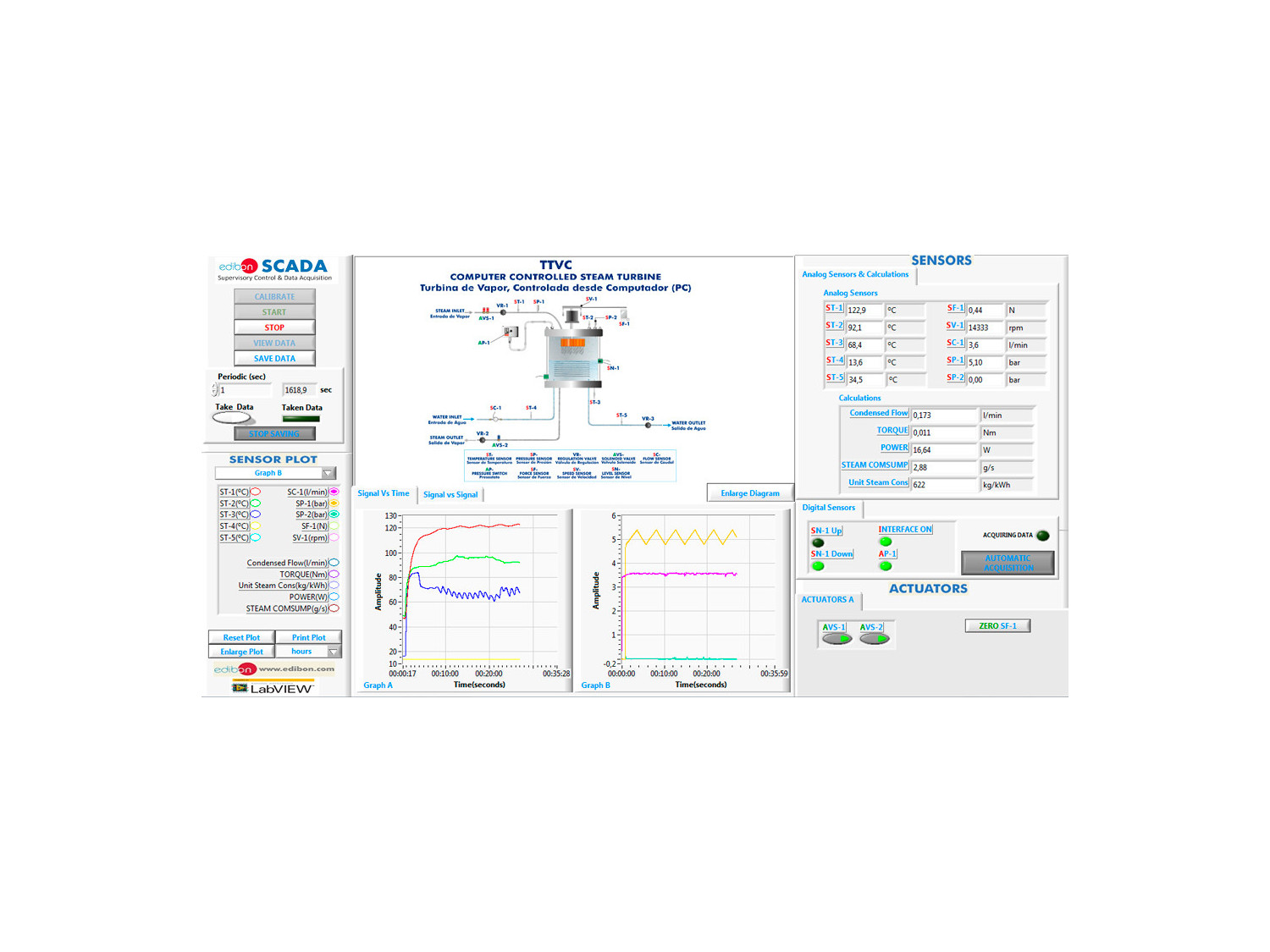

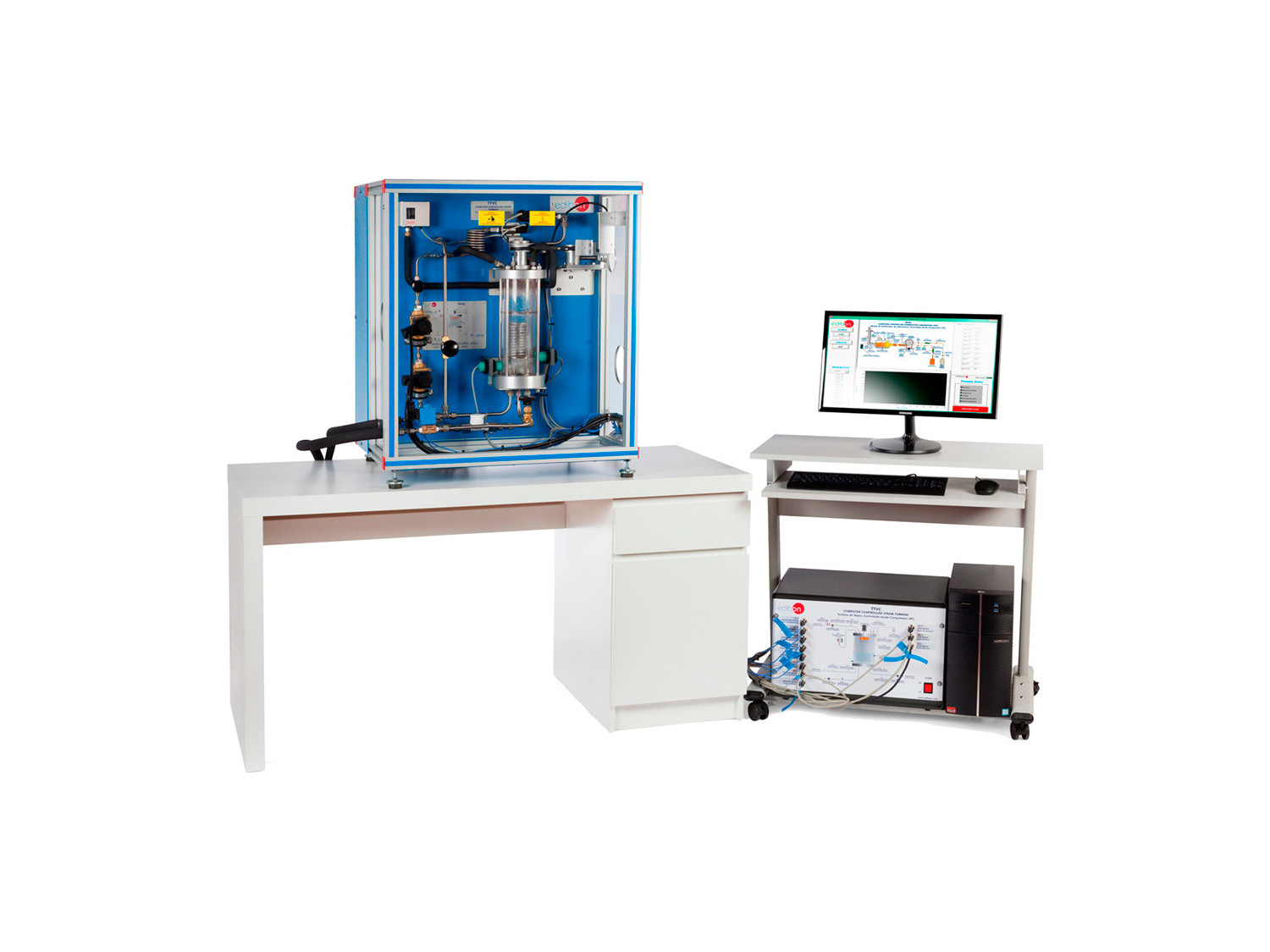

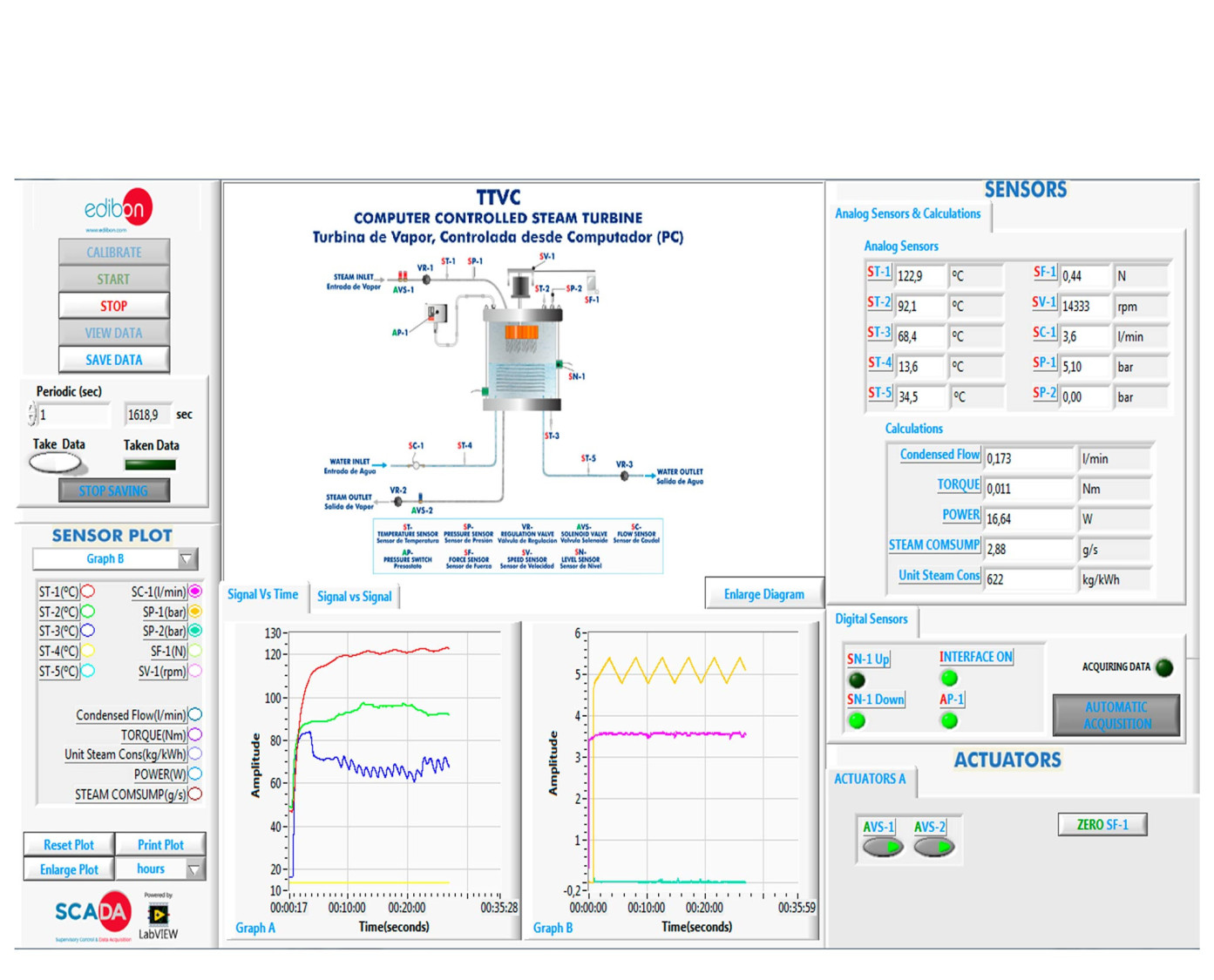

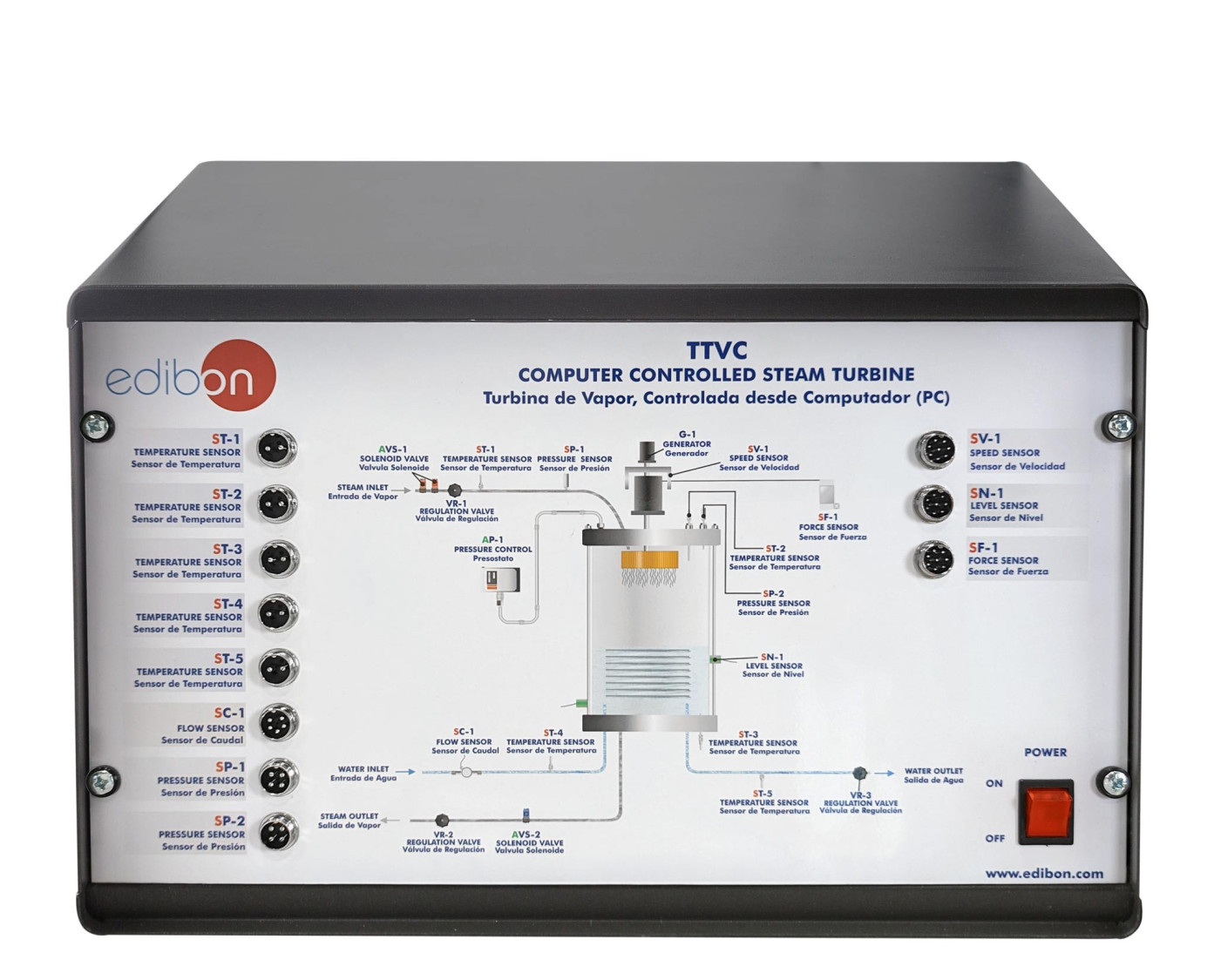

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Identificación y familiarización con todos los componentes del equipo.
  2. Estudio y familiarización con las turbinas.
  3. Cálculo del caudal.
  4. Determinación de par de torsión, potencia y consumo específico de vapor cuando opera a presión de ingreso constante pero presiones de escape variables.
  5. Determinación de par de torsión, potencia y consumo específico de vapor cuando opera a presión de escape constante pero presiones de ingreso variables.
  6. Determinación de las pérdidas friccionales de la turbina.
  7. Determinación de la eficiencia de la turbina.
  8. Determinación de la relación calor-potencia a varias presiones de escape.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Calibración de sensores.
  2. Estudio de las curvas de operación de las turbinas.
  3. Estudio del Ciclo de Rankine.
  4. Representación de la evolución temporal de la velocidad angular.
  5. Determinación de la deceleración angular.
  6. Representación de la deceleración angular, par de fricción y potencia de fricción frente a la velocidad angular.
  7. Representación del par de torsión, potencia del eje y consumo de vapor frente a la velocidad angular (para diferentes presiones de salida).
  8. Representación del flujo másico frente a la presión del condensador (para diferentes presiones de salida).
  9. Representación del par de torsión, potencia del eje y consumo de vapor frente a la velocidad angular (para diferentes presiones de entrada).
  10. Representación del flujo másico frente a la presión del condensador (para diferentes presiones de entrada).
  11. Determinación de la eficiencia isentrópica.
  12. Determinación de la eficiencia térmica.

Otras posibilidades que pueden realizarse con este equipo:

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo TTVC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo TTVC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
