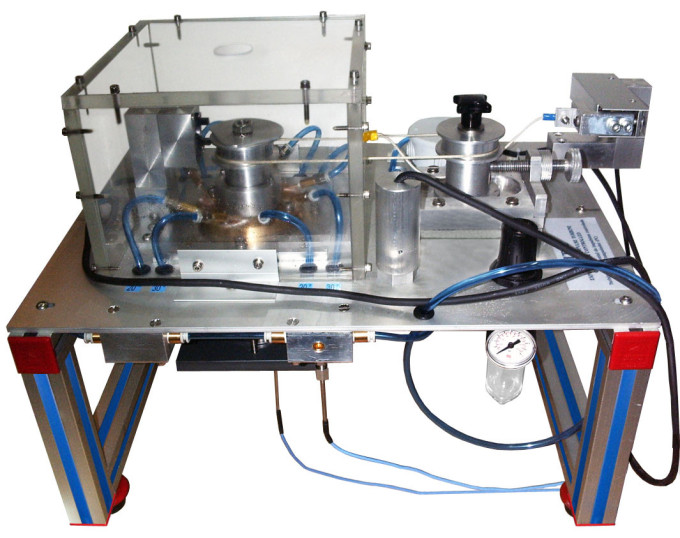

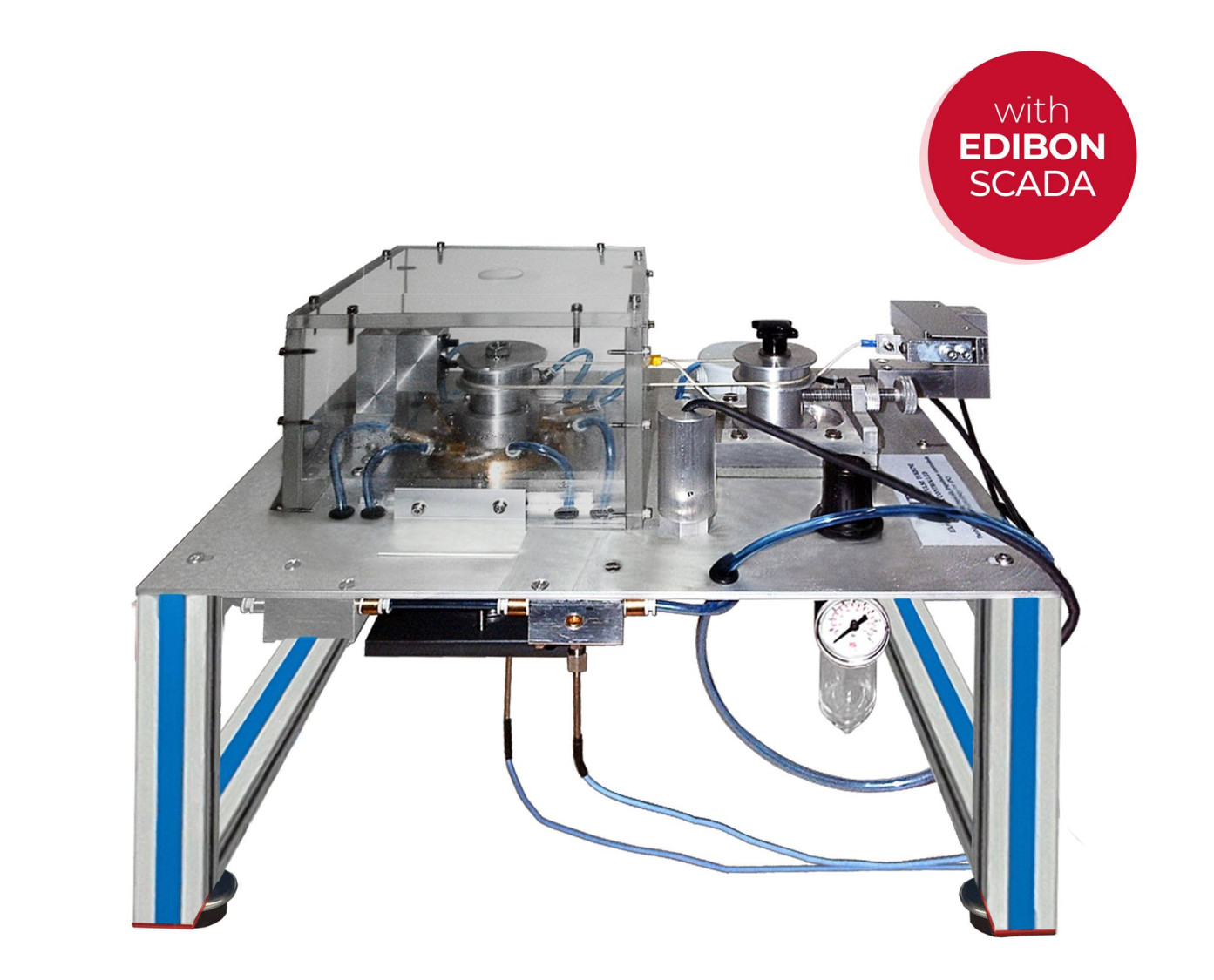

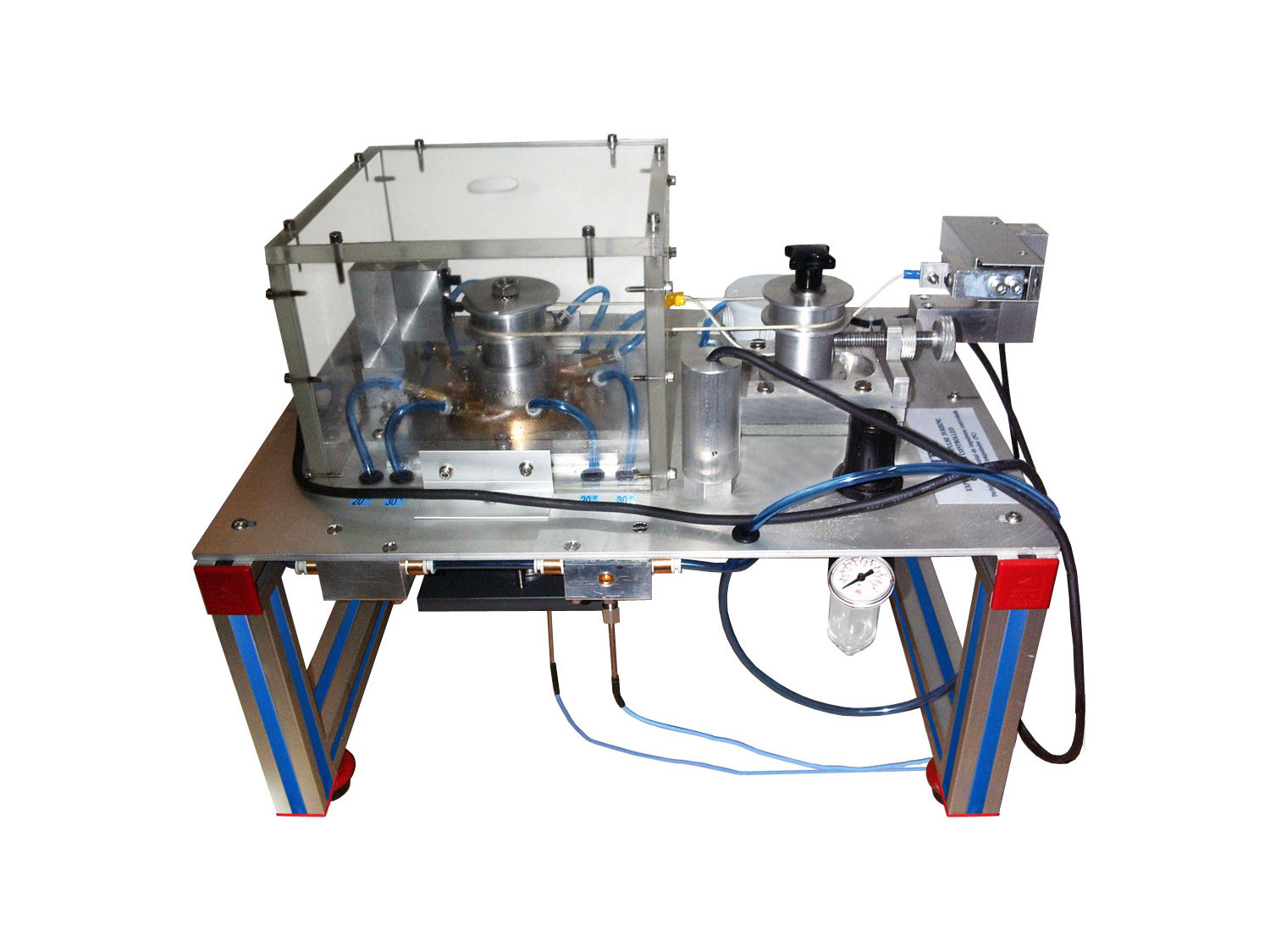

HTIC Turbina Experimental de Impulsión, Controlada desde Computador (PC)

La Turbina Experimental de Impulsión, Controlada desde Computador (PC), "HTIC", permite estudiar las características y el comportamiento de una turbina de impulsión a pequeña escala.

El equipo incluye la instrumentación adecuada para la medida de los principales parámetros:

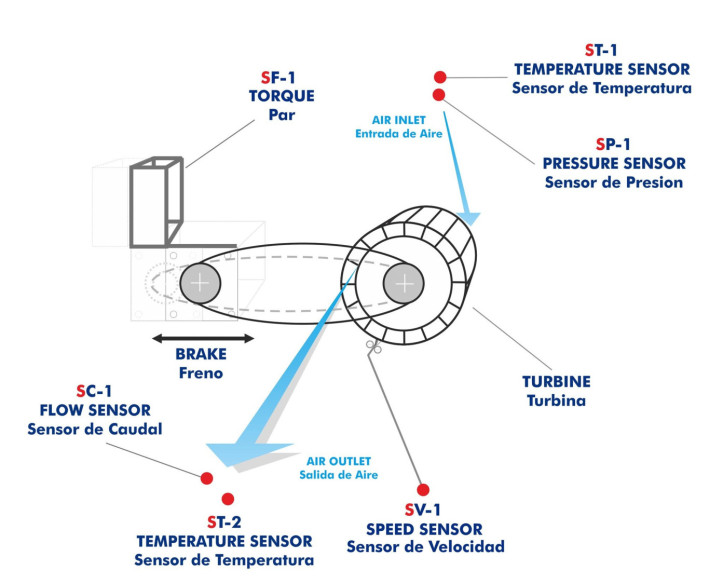

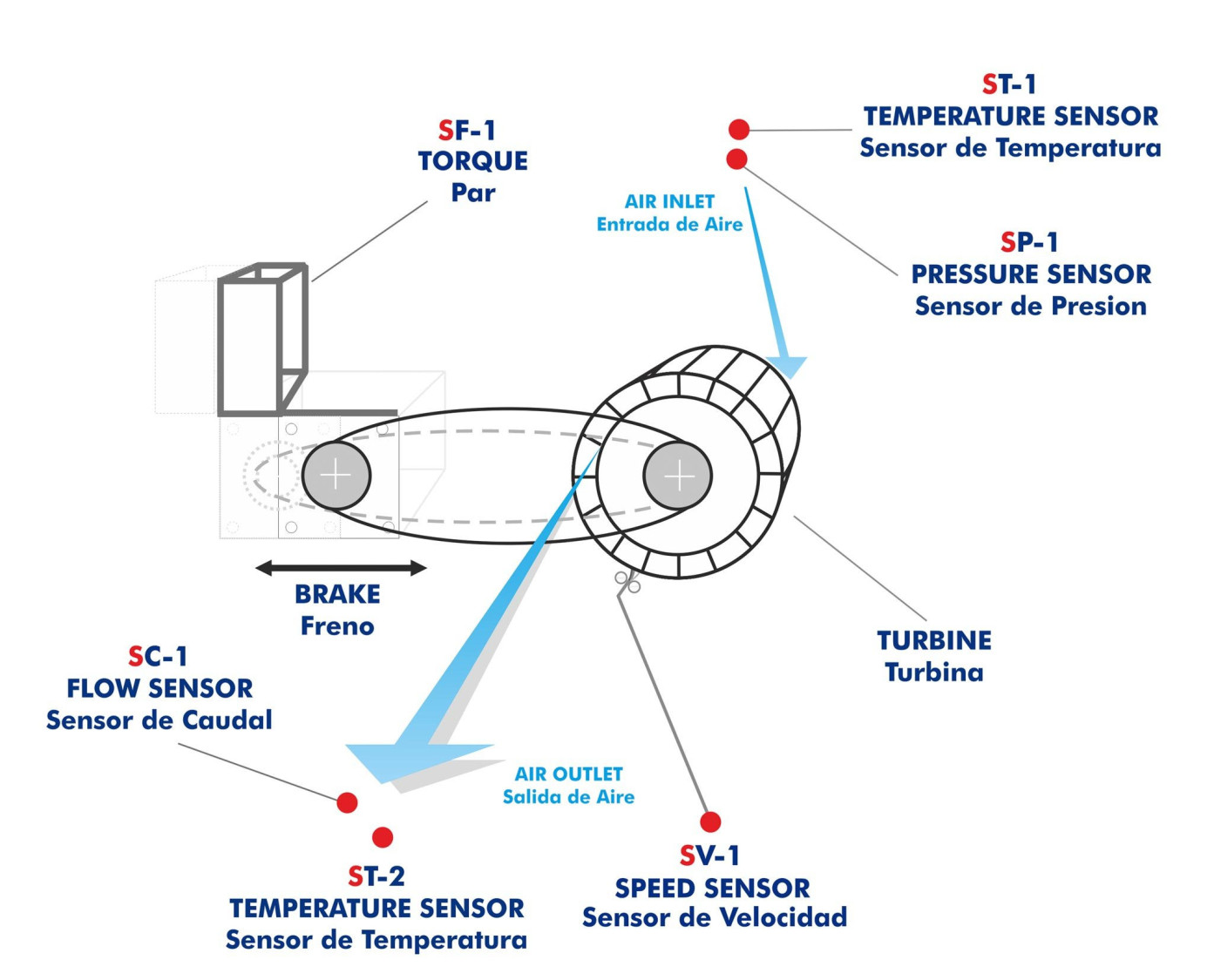

• Dispone de un sensor de presión colocado en la entrada del fluido de la turbina que mide la presión de admisión, de un sensor que permite determinar la velocidad del eje de la turbina, de un sensor de caudal para la medida de aire de salida y de dos sensores de temperatura para medir las temperaturas de entrada y salida del aire.
• El equipo también dispone de un freno de banda conectado a una célula de carga que permite variar la carga que se le transmite a la turbina a través de un dispositivo de conexión.

Este equipo permite la determinación de las características operativas de dicha turbina, la determinación de las curvas de eficiencia hidráulica y mecánica y la obtención de la potencia hidráulica y mecánica, etc.

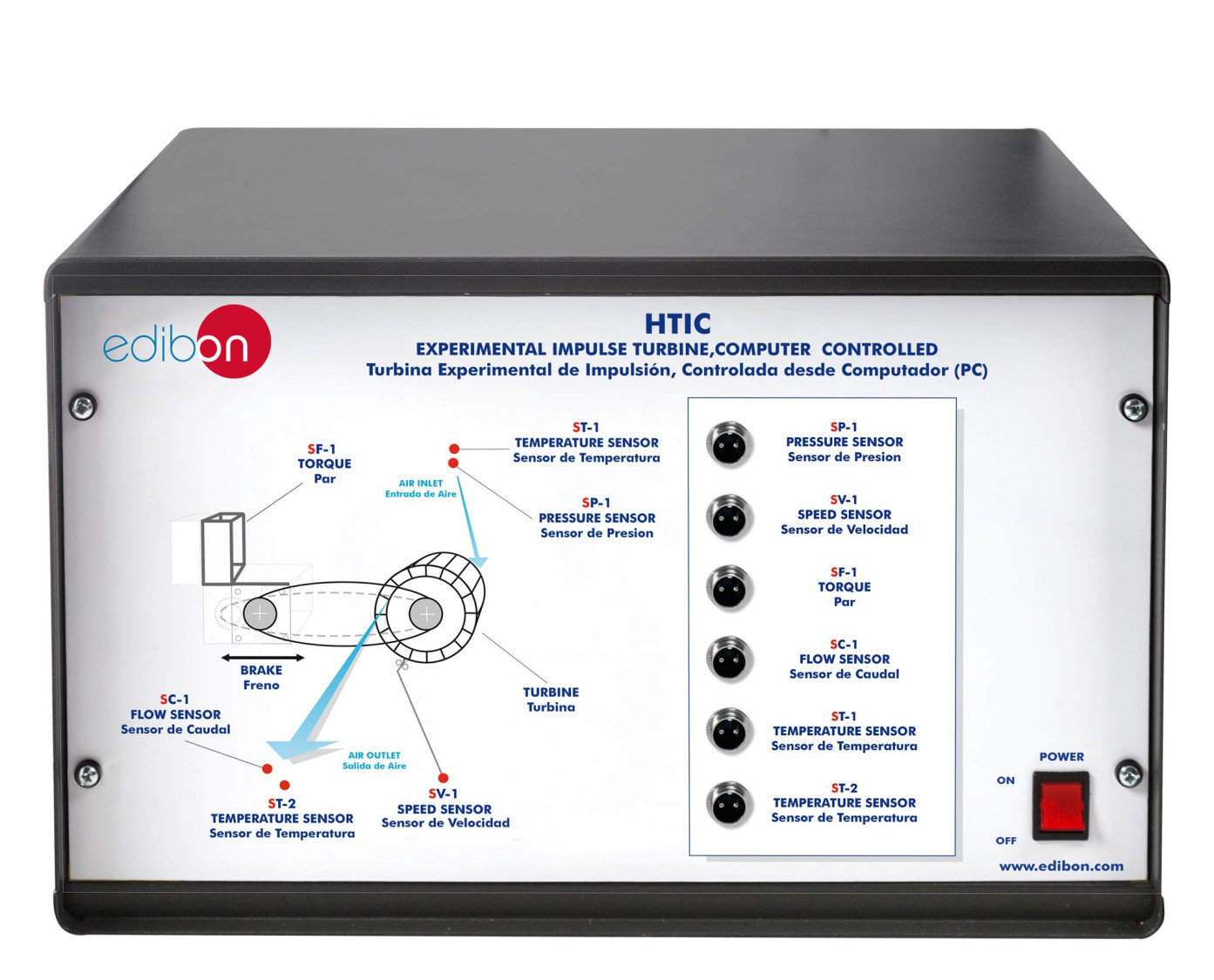

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.
