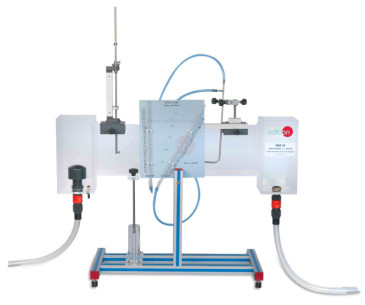

Equipo FME09 completo

FLOW VISUALIZATION IN CHANNELS - FME09

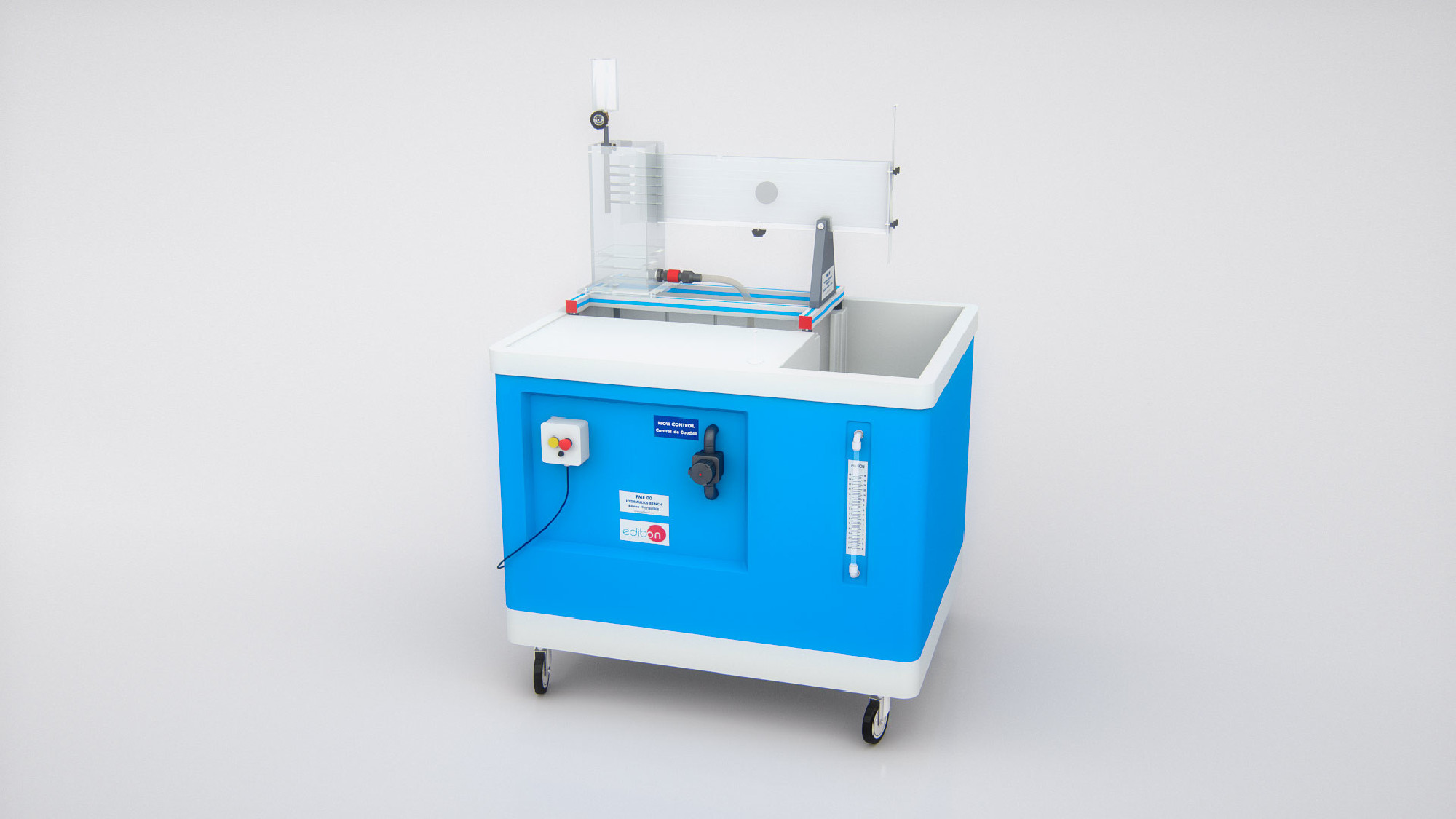

Equipo FME09 con la unidad de servicio FME00

FLOW VISUALIZATION IN CHANNELS - FME09
FLOW VISUALIZATION IN CHANNELS - FME09

SISTEMAS INNOVADORES

El equipo de Visualización del Flujo en Canales, "FME09", diseñado por EDIBON, permite la visualización de los fenómenos de derrame de líquidos por vertederos y el estudio de los cuerpos sumergidos en una corriente fluida (aerodinámica).

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
MSAC

Sistema Modular de Adquisición y Control

Laboratorios

8TV
 Laboratorio de Mecánica de Fluidos para Educación Técnica y Vocacional
8HE
 Laboratorio de Mecánica de Fluidos para Educación Superior

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
Setting up at the University of Trinidad and Tobago
Setting up at the University of Trinidad and Tobago
Recently, we have had the pleasure of making an installation at the University of Trinidad and Tobago
Leer más
Setting up at Slippery Rock University
Setting up at Slippery Rock University
We are very pleased that we have recently completed an installation in the department of Physics and Engineering at the Slippery Rock University.  It's always a pleasure to work on projects like this!
Leer más
NEW Fluid Mechanics Course
NEW Fluid Mechanics Course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course of Fluid Mechanics and learn about #fluids properties. #DiscoverEdibon #Engineering.
Leer más

Descripción General

El equipo de Visualización del Flujo en Canales, "FME09", diseñado por EDIBON, permite la visualización de los fenómenos de derrame de líquidos por vertederos y el estudio de los cuerpos sumergidos en una corriente fluida (aerodinámica).

El equipo consiste en un canal transparente de metacrilato dotado de un rebosadero en la parte superior y una placa regulable en el extremo de descarga. Dicha placa permite regular el nivel de flujo.

El agua es suministrada al canal desde la boca de impulsión del Banco Hidráulico (FME00) ó del Grupo de Alimentación Hidráulica Básico (FME00/B), mediante una tubería flexible, pasando a través de un depósito de amortiguamiento que elimina las turbulencias.

Dispone de un sistema de inyección de colorante, que consta de un depósito, una válvula de control de flujo y unas agujas que permiten una mejor visualización del flujo alrededor de los diferentes modelos hidrodinámicos, los cuales se colocan en la parte central del canal.

Nivelación del equipo mediante patas ajustables.

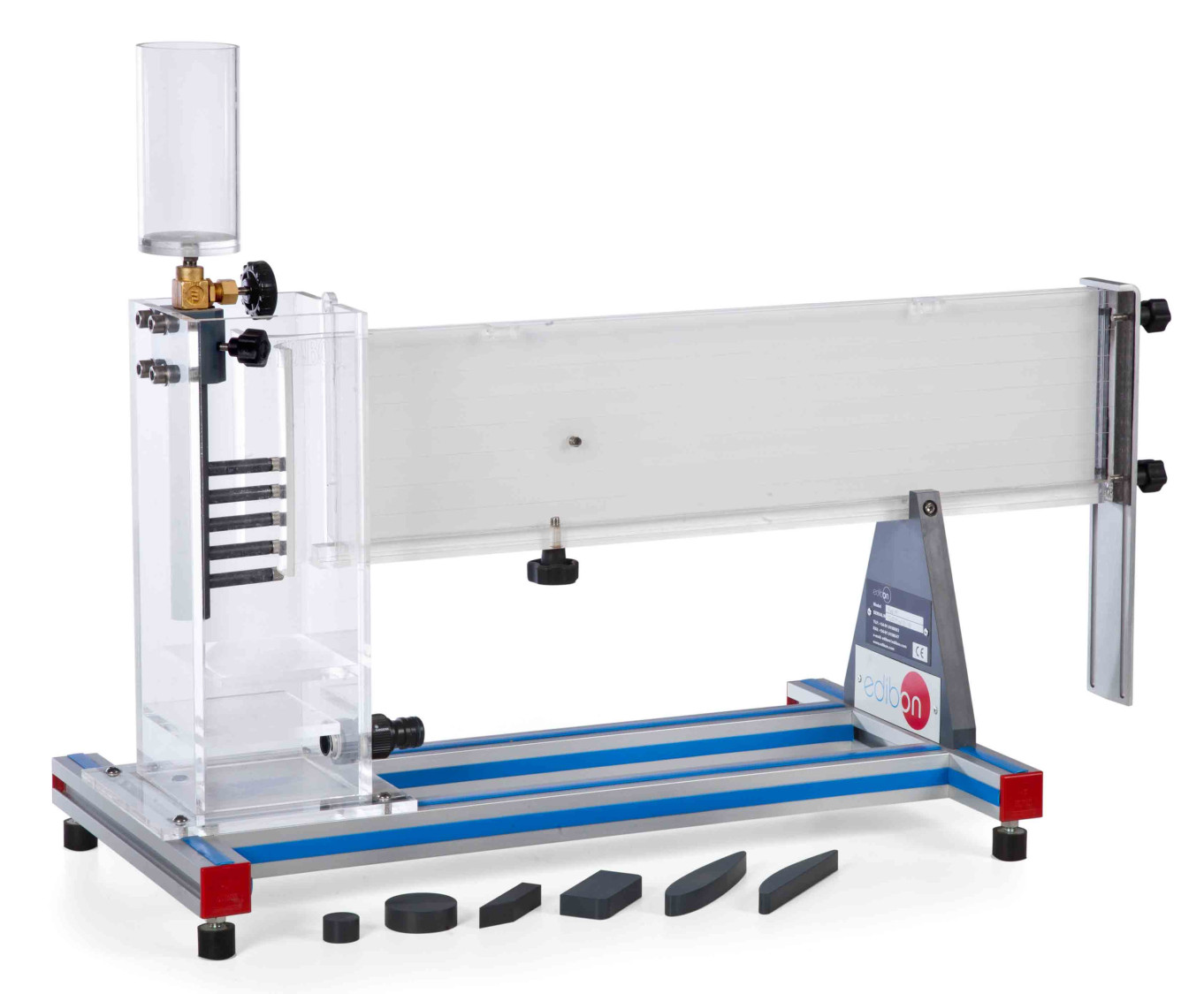

Se suministran varios modelos hidrodinámicos para el estudio del flujo alrededor de éstos.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Derrame de líquidos por vertederos de pared delgada.
  2. Derrame de líquidos por vertederos de pared gruesa.
  3. Modelos con perfil de ala sumergidos en una corriente fluida.
  4. Modelos circulares sumergidos en una corriente fluida.
  5. Demostración del fenómeno asociado con el flujo en canales abiertos.
  6. Visualización de las líneas de flujo alrededor de distintos modelos hidrodinámicos sumergidos.

ELEMENTOS REQUERIDOS
