AEL-LPSG Application Aux Générateurs Synchrones de Faible Puissance

LOW POWER SYNCHRONOUS GENERATORS APPLICATION - AEL-LPSG

SYSTEMES INNOVANTS

L'Application Aux Générateurs Synchrones de Faible Puissance, "AEL-LPSG", a été conçue par EDIBON pour étudier la procédure et les manoeuvres nécessaires à la synchronisation des générateurs synchrones avec le réseau, dans le but de fournir l'énergie générée comme dans les centrales électriques réelles.

Voir description générale

NOUVELLES LIÉES

Description Générale

L'Application Aux Générateurs Synchrones de Faible Puissance, "AEL-LPSG", a été conçue par EDIBON pour étudier la procédure et les manoeuvres nécessaires à la synchronisation des générateurs synchrones avec le réseau, dans le but de fournir l'énergie générée comme dans les centrales électriques réelles.

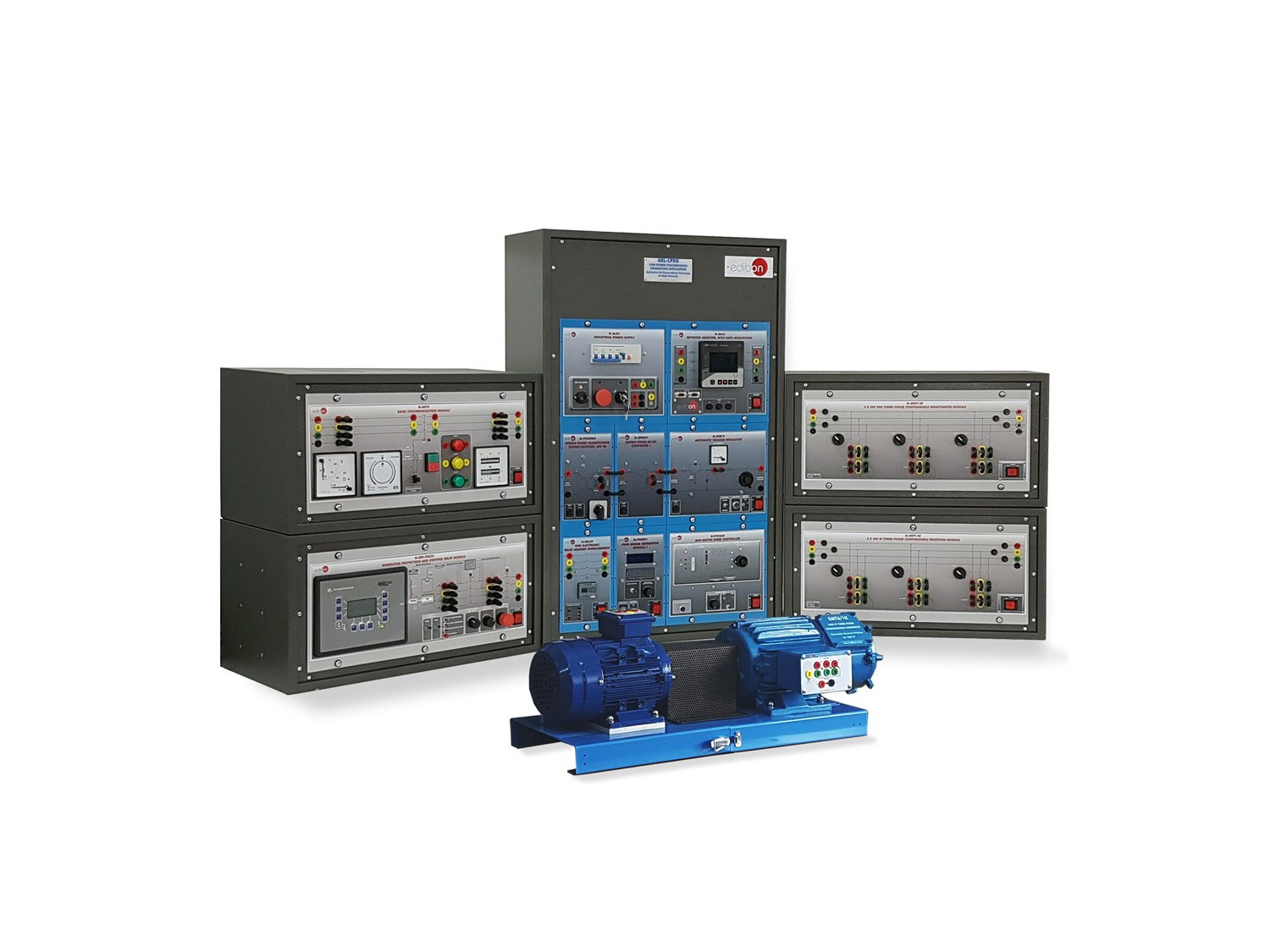

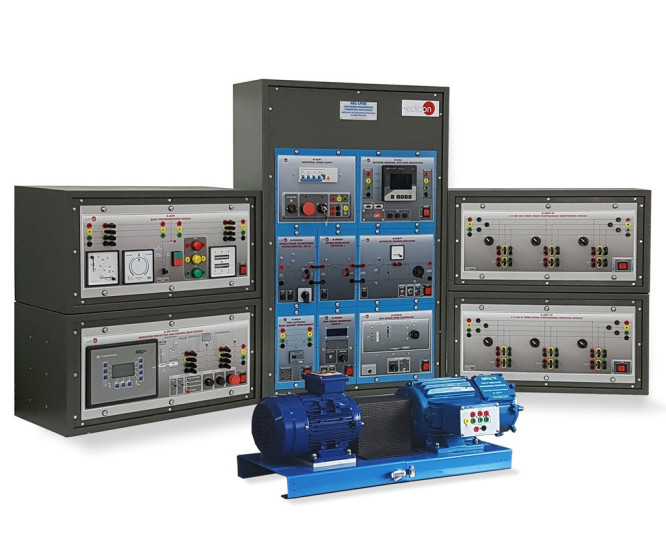

L'application "AEL-LPSG" permet à l'utilisateur d'approfondir les principes de fonctionnement et de contrôle des générateurs synchrones pour montrer le processus de synchronisation étape par étape avec le réseau. Pour cela, l'application comprend un générateur synchrone couplé à un moteur (qui agira comme force motrice, simulant une turbine) ainsi qu'une série de modules tels qu'un transformateur monophasé, un convertisseur AC/DC et un régulateur de tension. Il est également inclus un contrôleur de moteur pour le contrôle de la vitesse de la turbine et du générateur, un relais analogique de surintensité comme protection du réseau et un analyseur de réseau pour surveiller les paramètres électriques de la production, tels que les puissances active et réactive générées, la fréquence, la tension, le courant, le facteur de puissance, etc.

Cette application offre deux possibilités en ce qui concerne le contrôle du groupe de production. La première option, le kit de contrôle manuel des générateurs synchrones, comprend un module générateur de signaux PWM pour le contrôle du courant d'excitation du générateur synchrone (et donc la tension de sortie). Cela permet à l'utilisateur d'effectuer les essais à vide, en charge et en court-circuit, afin d'obtenir les caractéristiques du générateur. Ce kit comprend également un module de synchronisation qui permettra à l'utilisateur de contrôler et d'effectuer manuellement le processus de synchronisation.

Pour cela, le module de synchronisation dispose de deux voltmètres analogiques (tension du réseau et de la génération) de deux fréquencemètres (fréquence du réseau et du générateur), d'un synchroscope numérique et de deux boutons-poussoirs pour fermer et ouvrir le commutateur de synchronisation.

La deuxième option, le module de contrôle automatique du générateur synchrone, offre la possibilité de contrôler automatiquement tous les paramètres électriques et mécaniques du générateur. Les paramètres de contrôle les plus importants sont la vitesse de la turbine, la fréquence du générateur, le courant d'excitation, la tension à la sortie du générateur et les puissances active, réactive et apparente. De plus, ce module de contrôle est en même temps une protection avancée pour les générateurs et les turbines. Il répond aux normes ANSI concernant les paramètres de protection paramètres de protection pour les générateurs et les turbines (ANSI 81O, ANSI 81U, ANSI 59, ANSI 27, ANSI 50/51, ANSI 32R/F, ANSI IOP 32, ANSI MOP 32, ANSI 46, Asymétrie de tension, Generator Ground Fault, Phase Rotation, ANSI IEC 255, Generator Lagging Power Factor, entre autres). Il est nécessaire d'acquérir au moins l'une des deux options décrites précédemment pour pouvoir travailler avec les modules inclus dans l'unité de base.

Afin d'acquérir une plus grande expérience dans l'étude des générateurs synchrones, il est recommandé d'acquérir un ensemble de charges résistives et inductives dans le but d'étudier le fonctionnement des générateurs synchrones. Des charges résistives et inductives dans le but d'étudier le fonctionnement en îlotage des générateurs synchrones (isolés du réseau national). Ces charges permettront à l'utilisateur d'approfondir les concepts de base sur le comportement des générateurs synchrones fonctionnant en charge, tels que la production et la demande dans les systèmes isolés, les chutes de tension, ou le contrôle de la tension de sortie au moyen de la régulation du courant d'excitation.

Il est également recommandé d'acquérir un kit pour l'étude des défauts dans les générateurs synchrones, composé d'un relais de protection différentielle avancée avec une programmation numérique configurable qui permet de montrer les caractéristiques de la protection différentielle triphasée comme dispositifs d'interruption, d'un module d'injection de défauts pour l'injection de défauts monophasés, biphasés ou triphasés, à la terre, et d'un module d'inductions triphasées comme élément tampon pour les défauts du côté induit du générateur.

En outre, il est également recommandé de disposer d'un module de protection du rotor pour l'étude des défauts du côté de l'excitation du générateur synchrone et d'un filtre harmonique triphasé pour la réduction des harmoniques résultant de la régulation du courant d'excitation du générateur.

L'"AEL-LPSG" est l'une des applications les plus complètes et les plus polyvalentes pour l'étude approfondie des générateurs synchrones, qu'ils fonctionnent en îlotage ou en parallèle au réseau. De plus, elle est compatible avec tout type de ligne de transmission d'énergie, ce qui permet d'étudier l'impact des générateurs synchrones sur les réseaux réels, en analysant des événements tels que le transfert de puissance entre plusieurs machines travaillant en parallèle, les découplages soudains et leurs conséquences, ainsi que d'autres événements liés aux générateurs électriques.

Enfin, pour une gestion optimale de l'application, il est recommandé d'utiliser le Logiciel d’Acquisition de Données et de Gestion de l’Énergie, "EMG-SCADA". Cet outil génial permet à l'utilisateur de surveiller toutes les courbes des paramètres électriques du réseau et du générateur, d'observer les chutes de tension, les pertes d'énergie dans le réseau de transmission, et les chutes de tension. En outre, il permet de sauvegarder toutes les données acquises pour les regarder et les comparer ultérieurement. Il est possible de voir clairement et avec précision les effets de la compensation de puissance réactive sur les courbes de puissance surveillées, la demande d'énergie maximale et minimale, le déséquilibre de la charge, et la variation du facteur de puissance dans les noeuds du système.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

Possibilités pratiques en cas d'acquisition du kit pour le contrôle manuel du groupe turbine-générateur, LPSG-K1 :

  1. Contrôle manuel de la fréquence du groupe moto-générateur.
  2. Génération du signal PWM et régulation du rapport cyclique.
  3. Montage du circuit d'excitation statique auto-excité.
  4. Contrôle manuel de la tension du générateur synchrone au moyen du contrôle du courant d'excitation par des signaux PWM.
  5. Démarrage du générateur synchrone à vide.
  6. Synchronisation manuelle du générateur synchrone avec le réseau.
  7. Synchronisation par la méthode des lampes noires.
  8. Synchronisation par la méthode des lampes claires.
  9. Synchronisation par la méthode de deux lampes sombres et une lampe claire.
  10. Contrôle des flux de puissance injectés dans le réseau.
  11. Contrôle de la génération de puissance active (P) et de puissance réactive (Q) en synchronisme avec le réseau, au moyen du contrôle de la fréquence du générateur et du courant d'excitation respectivement.
  12. Essai à vide du générateur synchrone. Les modules N-MED11 et N-MED22 sont nécessaires.
  13. Obtention empirique de la caractéristique à vide du générateur synchrone, E= f (Iex). Zone linéaire et zone de saturation. Les modules N-MED11 et N-MED22 sont nécessaires.
  14. Essai de court-circuit du générateur synchrone. Les modules N-MED11 et N-MED22 sont nécessaires.
  15. Obtention empirique de la caractéristique de court-circuit du générateur synchrone. Les modules N-MED11 et N-MED22 sont nécessaires.
  16. Calcul du diagramme de Poitier. Les modules N-MED11 et N-MED22 sont nécessaires.
  17. Calcul de l'impédance du générateur synchrone. Les modules N-MED11 et N-MED22 sont nécessaires.
  18. Détermination du circuit équivalent du générateur synchrone.

Les modules N-MED11 et N-MED22 sont nécessaires.

  1. Calcul des limites de capacité du générateur synchrone. Les modules N-MED11 et N-MED22 sont nécessaires.
  2. Circuit logique de contrôle pour la protection du générateur synchrone en synchronisme avec le réseau.
  3. Mesure de la génération d'harmoniques causée par la puissance électrique.

Possibilités pratiques en cas d'acquisition du module pour le contrôle automatique du groupe turbine-générateur, N-ERP-PGC01 :

  1. Contrôle automatique de la fréquence du groupe générateurmoteur.
  2. Montage du circuit d'excitation statique auto-excité.
  3. Contrôle automatique réglable de la tension de sortie du générateur synchrone.
  4. Synchronisation automatique du générateur synchrone avec le réseau.
  5. Surveillance des flux de puissance injectés dans le réseau.
  6. Contrôle automatique réglable de la puissance active injectée dans le réseau.
  7. Circuit logique de contrôle pour la protection du générateur synchrone en synchronisation avec le réseau.

Possibilités pratiques en cas d'acquisition du kit pour le fonctionnement en îlotage du générateur, RL-KIT-1 :

  1. Fonctionnement en îlotage avec contrôle manuel/automatique du groupe générateur-moteur.
  2. Etude de la production et de la demande dans les systèmes isolés.
  3. Etude des chutes de tension dans les générateurs synchrones et compensation par la régulation manuelle/automatique du courant d'excitation du générateur.
  4. Test pour l'obtention de la caractéristique externe du générateur synchrone, V = f (I).

Possibilités pratiques en cas d'acquisition du kit pour l'étude des défauts des générateurs synchrones, GFS-KIT-1 :

  1. Essai de protection contre les surintensités avec le générateur en synchronisme avec le réseau.
  2. Essai de protection contre les surintensités avec le générateur en fonctionnement îloté.
  3. Réglage du relais de protection différentielle.
  4. Etude du schéma de la protection différentielle du générateur synchrone en cas de défaut.
  5. Etude des défauts monophasés, biphasés, triphasés, à la terre, avec et sans impédance.
  6. Etude de la protection différentielle contre les surintensités instantanées (50P1H).
  7. Etude de la protection différentielle contre les surintensités à temps défini (50P1).
  8. Etude de la protection différentielle contre les surintensités à temps inverse (51P1).
  9. Etude de la protection différentielle contre le courant inverse à temps défini (50Q1).
  10. Etude de la protection différentielle contre le courant inverse séquentiel négatif à temps (51Q1).
  11. Etude de la protection différentielle contre le courant résiduel instantané (50N1H).
  12. Etude de la protection différentielle contre les courants résiduels à temps défini (50N1).
  13. Etude de la protection différentielle contre les courants résiduels à temps inverse (51N1).
  14. Analyse transitoire de l'injection de défaut à l'aide du logiciel du fabricant du relais différentiel.

Possibilités pratiques en cas d'acquisition du module de protection contre les défauts à la terre du rotor, N-REP :

  1. Etude du schéma de protection du rotor d'un générateur synchrone en cas de défaut.
  2. Essai de protection du rotor contre les défauts à la terre.

Possibilités pratiques en cas d'acquisition du filtre harmonique triphasé, N-THF01 :

  1. Etude et contrôle de la génération d'harmoniques.
  2. Réduction des harmoniques au moyen d'un filtre passif triphasé.

Possibilités pratiques supplémentaires avec l’élément additionnel recommandé avec la Charge Électronique Triphasée CC/CA de 1800W, "TPEL/1800W" :

  1. Étude de différentes courbes de charge dynamiques développées au moyen de la charge électronique.
  2. Fonctionnement en îlotage avec commande manuelle/automatique du groupe moteur-générateur avec charge électronique.
  3. Étude de la production et de la demande dans les systèmes isolés avec charge électronique.
  4. Étude des chutes de tension dans les générateurs synchrones et compensation par la régulation manuelle/automatique du courant d’excitation du générateur sous charge électronique.

Possibilités pratiques supplémentaires avec l’élément additionnel recommandé, le Kit de Charge Dynamique 1, "SVC-K3" :

  1. Modulation d’une courbe de charge composée de deux pics, d’une vallée et d’une charge de base au moyen d’un frein à poussière magnétique.
  2. Fonctionnement en îlotage avec commande manuelle/automatique du groupe moto-générateur avec charge dynamique.
  3. Étude de la production et de la demande dans les systèmes isolés avec charge dynamique.
  4. Etude des chutes de tension dans les générateurs synchrones et compensation par la régulation manuelle/automatique du courant d’excitation du générateur sous charge dynamique.

Possibilités pratiques supplémentaires avec l’élément supplémentaire recommandé du Logiciel d’Acquisition de Données et de Gestion de l’Énergie, "EMG-SCADA" :

  1. Contrôle manuel à distance de la tension et de la fréquence du générateur synchrone.
  2. Contrôle automatique à distance de la tension et de la fréquence du générateur synchrone.
  3. Opération de synchronisation automatique à distance du générateur synchrone et du réseau.
  4. Surveillance en temps réel des formes d’ondes et des valeurs de fréquence, de courant et de tension.
  5. Surveillance en temps réel des puissances actives, réactives et apparentes générées.
  6. Visualisation des diagrammes de phase des paramètres électriques du système.
  7. Sauvegarde et stockage des données.
  8. Comparaison des résultats obtenus.
Voir plus

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. Plusieurs autres exercices peuvent être réalisés et conçus par l’utilisateur.
