AEL-PHVGC Application de Centrales Électriques Photovoltaïques, Contrôlées par Ordinateur (PC)

COMPUTER CONTROLLED PHOTOVOLTAIC POWER PLANTS APPLICATION - AEL-PHVGC

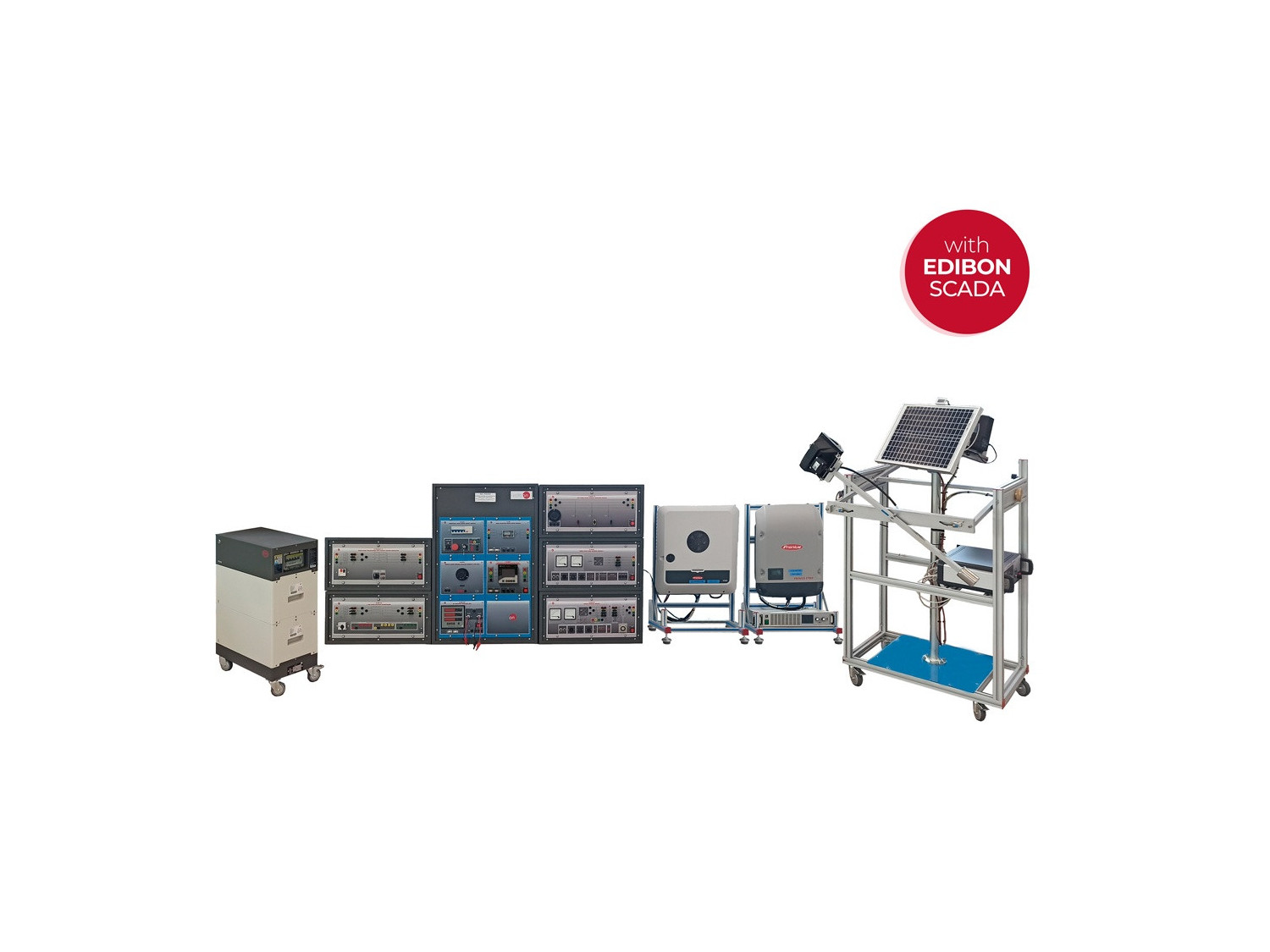

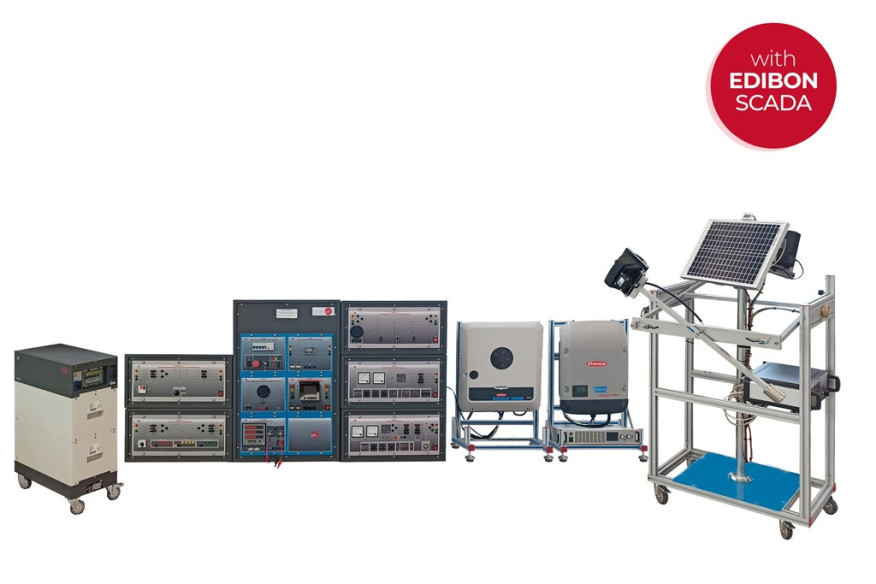

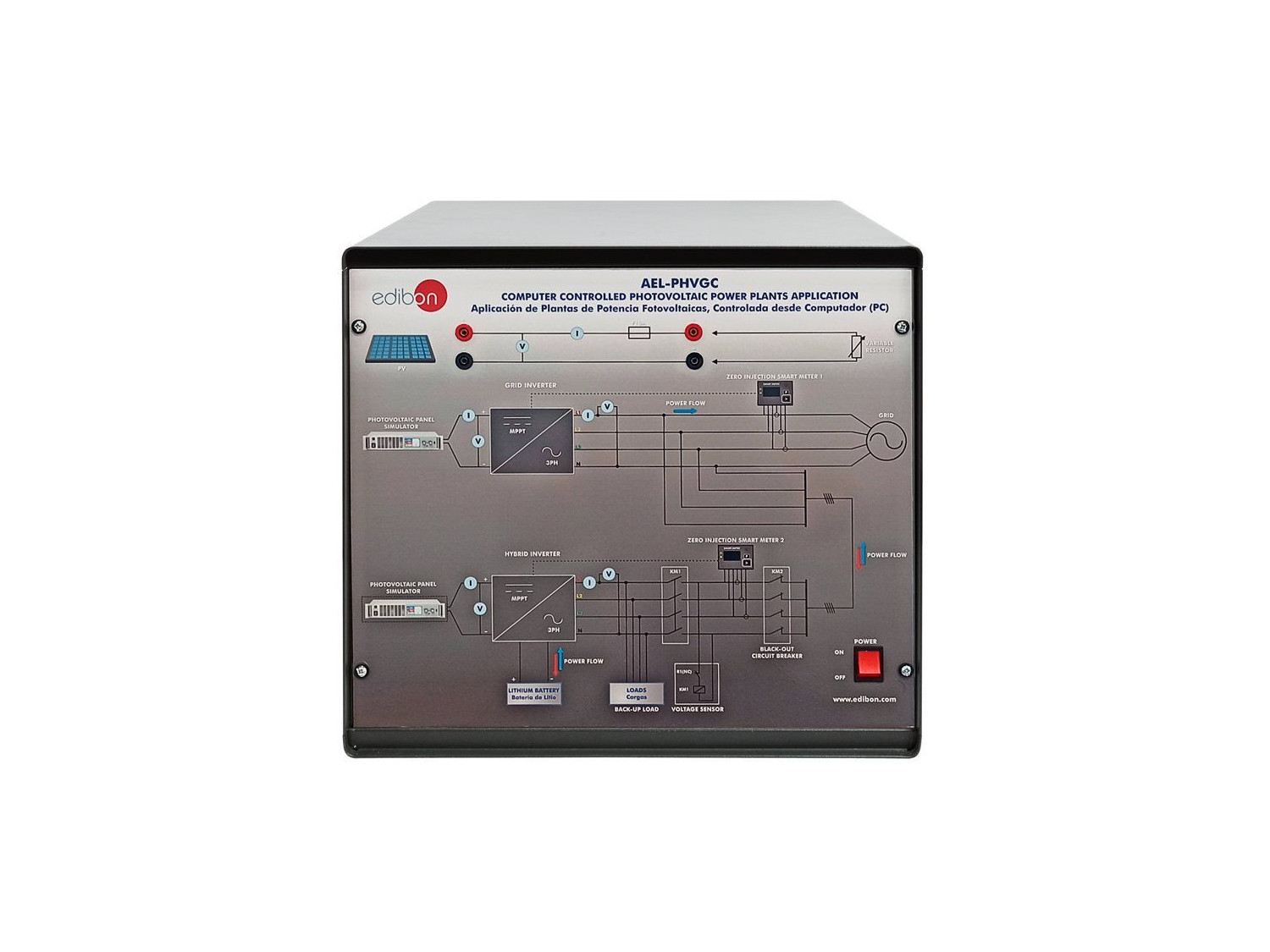

Unité: AEL-PHVGC. Application de la Centrale Photovoltaïque, Contrôlée par Ordinateur (PC)

COMPUTER CONTROLLED PHOTOVOLTAIC POWER PLANTS APPLICATION - AEL-PHVGC

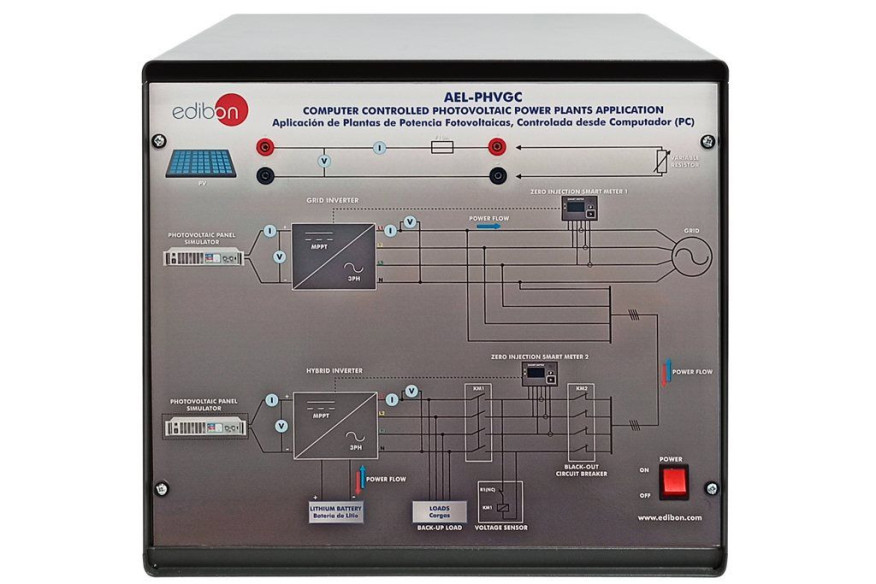

AEL-PHVGC/CIB. Boîte d'Interface de Contrôle: La Control Interface Box fait partie du système SCADA

COMPUTER CONTROLLED PHOTOVOLTAIC POWER PLANTS APPLICATION - AEL-PHVGC

Diagramme de processus et affectation d'éléments unitaires

COMPUTER CONTROLLED PHOTOVOLTAIC POWER PLANTS APPLICATION - AEL-PHVGC

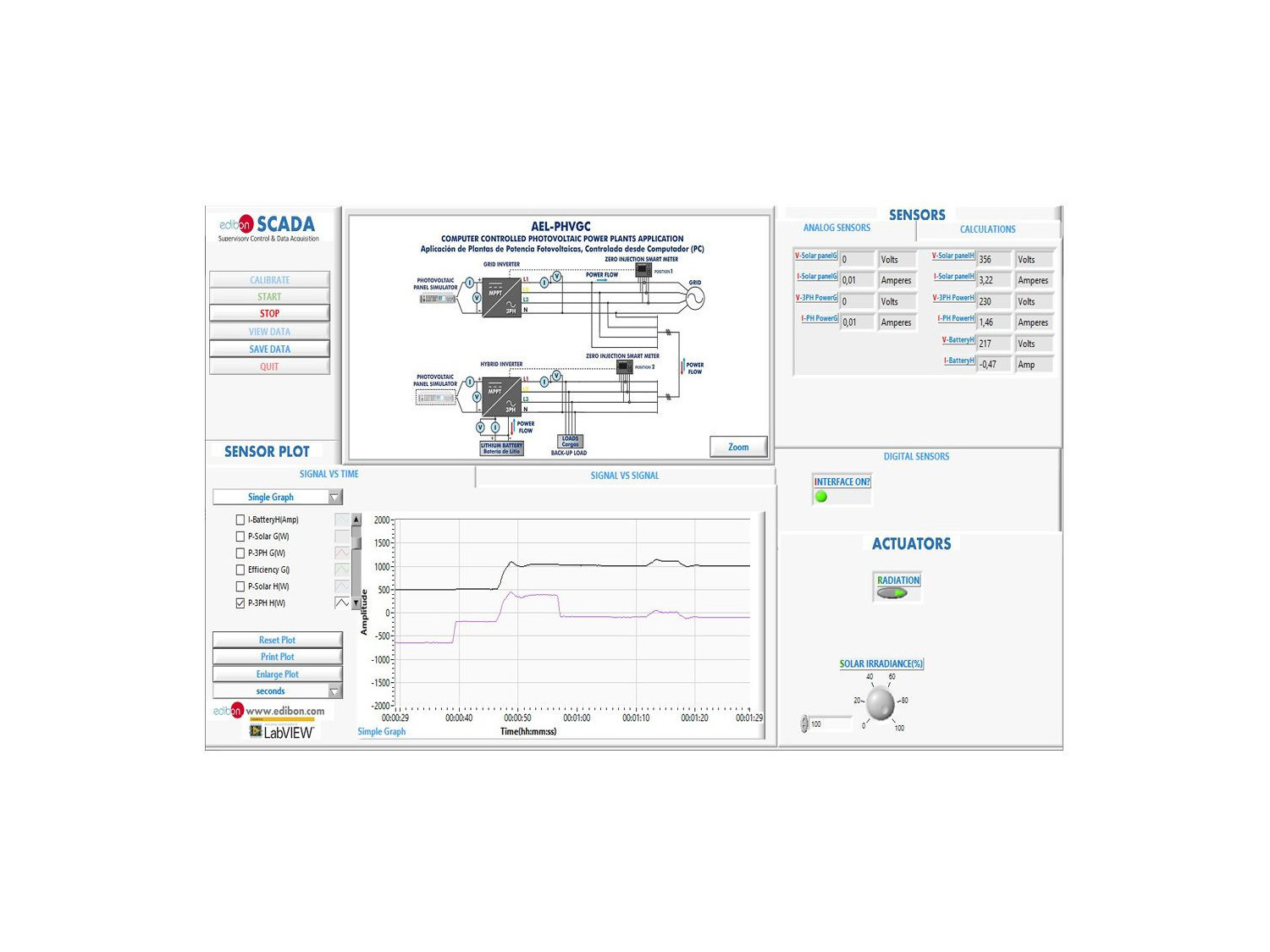

AEL-PHVGC/SOF. Écrans principaux du logiciel

COMPUTER CONTROLLED PHOTOVOLTAIC POWER PLANTS APPLICATION - AEL-PHVGC
COMPUTER CONTROLLED PHOTOVOLTAIC POWER PLANTS APPLICATION - AEL-PHVGC
COMPUTER CONTROLLED PHOTOVOLTAIC POWER PLANTS APPLICATION - AEL-PHVGC
COMPUTER CONTROLLED PHOTOVOLTAIC POWER PLANTS APPLICATION - AEL-PHVGC

SYSTEMES INNOVANTS

L'Application de la Centrale Photovoltaïque, Contrôlée par Ordinateur (PC), "AEL-PHVGC", a été conçu par EDIBON pour étudier les opérations effectuées dans les systèmes de puissance photovoltaïque connectés au réseau national d’énergie.

Voir description générale

NOUVELLES LIÉES

Description Générale

L'Application de la Centrale Photovoltaïque, Contrôlée par Ordinateur (PC), "AEL-PHVGC", a été conçu par EDIBON pour étudier les opérations effectuées dans les systèmes de puissance photovoltaïque connectés au réseau national d’énergie. Cette application permet d’étudier la procédure de contrôle dynamique de la puissance active injectée dans le réseau électrique à travers l’onduleur intelligent. En outre, cette application permet le contrôle local de la tension dans les noeuds du réseau, ainsi que l’étude du stockage d’énergie dans des batteries au moyen d’onduleurs hybrides. De plus, cette application permet l’analyse des courbes caractéristiques du panneau photovoltaïque.

Pour cela, l’application "AEL-PHVGC" est composée de différents kits qui permettent d’étudier les différents aspects des centrales photovoltaïques :

  • PHVGC-K1. Kit d'Analyse de Modules Photovoltaïques.

Ce kit se compose d’un module photovoltaïque monté sur un cadre à roulettes qui permet de faire varier l’angle d’inclinaison du module solaire. Ainsi, il est possible de simuler différentes inclinaisons de toits ou de cadres typiques, au-dessus desquels ces modules photovoltaïques sont installés. Une lampe halogène montée sur un bras articulé est couplée au cadre mentionné pour la simulation de la course du soleil. La lampe est équipée d’un régulateur de courant qui permet de contrôler l’irradiation incidente sur le panneau photovoltaïque. Afin de simuler la charge du panneau solaire, le kit comprend une charge résistive variable.

Avec ce kit, l’utilisateur pourra acquérir les apprentissages suivants : visualisation des courbes journalières et annuelles, calcul de l’orientation optimale des modules photovoltaïques et visualisation des courbes caractéristiques des modules photovoltaïques.

  • PHVGC-K2. Kit de Centrale Photovoltaïque Triphasée pour le Raccordement au Réseau.

Ce kit est composé de tous les éléments industriels nécessaires à l’étude d’une véritable centrale photovoltaïque. Il comporte tout d’abord un onduleur de réseau triphasé alimenté par un simulateur de réseau de panneaux photovoltaïques. Un analyseur de réseau est connecté à la sortie de l’onduleur, qui montrera à l’utilisateur tous les paramètres électriques générés par l’onduleur. En outre, une charge résistive triphasée est également incluse pour simuler différentes conditions de consommation. Enfin, l’alimentation triphasée permet à l’utilisateur de simuler les conditions du réseau électrique et la connexion de l’onduleur à celui-ci.

Avec ce kit, l’utilisateur peut acquérir la formation suivante : installation de centrales photovoltaïques, raccordement au réseau de centrales photovoltaïques, mesure des paramètres électriques provenant de la centrale photovoltaïque, contrôle du point de puissance maximale, programmation du "derating" de limitation de puissance de l’onduleur, génération d’énergie réactive, détermination du rendement de l’onduleur, enregistrement des données de rendement au moyen d’un simulateur de trajectoire solaire, analyse du comportement de la centrale photovoltaïque en cas de "black-out", protection des centrales photovoltaïques contre la foudre, etc.

  • PHVGC-K3. Kit de Régulation de la Tension du Réseau Local.

Ce kit est un complément au PHVGC-K2. Il se compose d’un ensemble d’éléments de puissance pour la simulation de centrales photovoltaïques à tension régulée en un point spécifique du réseau. L’onduleur de réseau triphasé alimente le réseau national en électricité au moyen d’un transformateur d’isolation galvanique et d’un transformateur de régulation de tension motorisé inclus dans ce kit. En raison des variations de la demande de puissance causées par la charge triphasée variable, il se produira des variations de tension qui devront être compensées au moyen du transformateur motorisé (inclus). Cette compensation/régulation peut se faire soit manuellement, soit automatiquement au moyen d’un analyseur de réseau programmé pour détecter des seuils de sur/sous tension (inclus) et ainsi commander la motorisation du transformateur.

Avec ce kit, l’utilisateur pourra acquérir la formation suivante : étude du transformateur du réseau local, programmation de la limitation de puissance de l’onduleur de la centrale photovoltaïque "derating", régulation manuelle et automatique de la tension du réseau local et visualisation des paramètres à partir du logiciel SCADA.

  • PHVGC-K4. Kit d'Analyse du Stockage d'Énergie par Batterie.

Ce kit est un complément au PHVGC-K2. Il se compose d’un système de stockage d’énergie utilisant un onduleur-chargeur hybride triphasé (inclus) et une batterie haute capacité (inclus). Idéalement, ce kit doit être combiné avec le PHVGC-K2 pour étudier la complémentarité optimale entre l’utilisation de l’énergie électrique du réseau et l’énergie électrique de la batterie. C’est le complément parfait de toute installation électrique du futur, étant donné les économies d’énergie et d’argent qui peuvent être réalisées en combinant cette technologie.

Avec ce kit, l’utilisateur pourra acquérir les connaissances suivantes : processus d’installation des systèmes d’accumulation d’énergie dans les batteries en combinaison avec l’onduleur chargeur, mise en marche du système, interaction entre le système photovoltaïque et la batterie, augmentation du rendement par l’autoconsommation.

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

Possibilités pratiques avec le kit PHVGC-K1 :

  1. Affichage des courbes quotidiennes et annuelles.
  2. Calcul de la position optimale des modules photovoltaïques.
  3. Affichage des courbes caractéristiques des modules photovoltaïques.

Possibilités pratiques avec le kit PHVGC-K2 :

  1. Installation de centrales photovoltaïques.
  2. Connexion au réseau de centrales photovoltaïques.
  3. Mesure des paramètres électriques de la centrale photovoltaïque.
  4. Suivi du point de puissance maximale.
  5. Limitation de la puissance de l'onduleur (derating).
  6. Mesure et calcul de la puissance active consommée par une charge résistive variable triphasée.
  7. Mesure et calcul de la puissance totale consommée par une charge triphasée R-L.
  8. Configuration de l’alimentation programmable en tant qu’installation photovoltaïque.
  9. Production maximale d'énergie photovoltaïque avec injection dans le réseau par l'onduleur du réseau.
  10. Production maximale d'énergie photovoltaïque avec injection dans le réseau et consommation d'énergie locale.
  11. Contrôle dynamique de la puissance active avec l'onduleur photovoltaïque. Contrôle de l'injection zéro.
  12. Contrôle dynamique de la puissance active avec l'onduleur photovoltaïque. Contrôle de l'injection dans le réseau.
  13. Contrôle statique de la puissance active avec l'énergie photovoltaïque. Configuration des conditions de contrôle à l'aide de signaux numériques.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

Quelques exercices pratiques avec les éléments complémentaires recommandés :

  1. Calcul expérimental de la courbe I-V du panneau photovoltaïque.
  2. Variation du rayonnement solaire avec le panneau des lampes halogènes. Mesure des caractéristiques I-V.

Possibilités pratiques avec le kit PHVGC-K2 et PHVGC-K4 :

  1. Processus d'installation des systèmes d'accumulation d'énergie dans les batteries en combinaison avec l'onduleur chargeur.
  2. Démarrage de l'installation photovoltaïque.
  3. Interaction entre le système photovoltaïque et la batterie.
  4. Augmentation de l'efficacité par l'autoconsommation.

Possibilités pratiques avec le kit PHVGC-K3 et PHVGC-K4 :

  1. Etude du transformateur de réseau local.
  2. Programmation de la limitation de puissance de l'onduleur de l'installation photovoltaïque "derating".
  3. Régulation manuelle et automatique de la tension du réseau local.
  4. Visualisation des paramètres à partir du logiciel SCADA.

Autres possibilités à réaliser avec cette unité :

  1. De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
  2. Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc. en temps réel.
  3. Le système de contrôle informatique avec SCADA permet une véritable simulation industrielle.
  4. Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
  5. Cette unité peut être utilisée pour faire de la recherche appliquée.
  6. Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres institutions d'enseignement technique.
  7. Contrôle du processus de l’unité AEL-PHVGC via la boîte d’interface de contrôle sans l’ordinateur.
  8. Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.
