AEL-AE1A Application de Modèle de Ligne Aérienne

AERIAL LINE MODEL APPLICATION - AEL-AE1A

SYSTEMES INNOVANTS

L'Application de Modèle de Ligne Aérienne, "AEL-AE1A", a été conçue par EDIBON pour étudier le concept de base des systèmes d'énergie dans le domaine de la la production, la transmission, la distribution et la consommation de l'énergie.

Voir description générale

NOUVELLES LIÉES

Description Générale

L'Application de Modèle de Ligne Aérienne, "AEL-AE1A", a été conçue par EDIBON pour étudier le concept de base des systèmes d'énergie dans le domaine de la la production, la transmission, la distribution et la consommation de l'énergie.

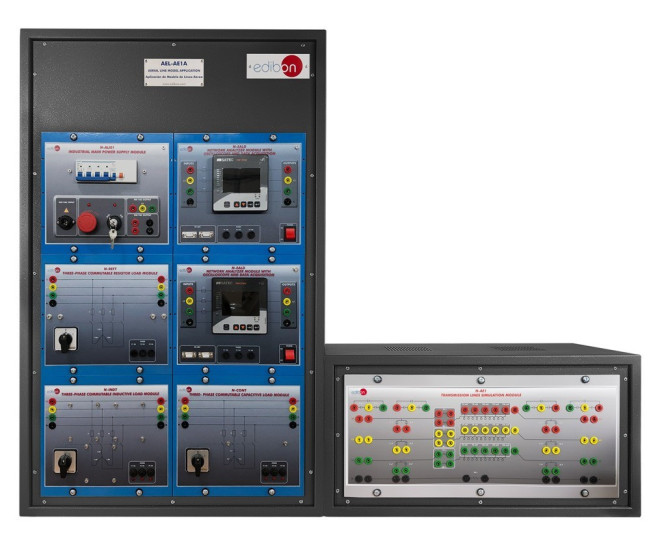

L'"AEL-AE1A" se compose d'une série de modules qui représentent, à une échelle réduite, un système électrique réel.

A travers ces modules, l'étudiant comprendra les principaux concepts des lignes de transport : chutes de tension, compensation de l'énergie réactive, mesure des courants, des tensions, de la puissance active et réactive, des pertes de puissance sur les lignes de transport, etc.

Afin de simuler le transport d'énergie, l'étudiant travaillera avec le module de simulation des lignes de transport. Ce module représente les concepts de base du fonctionnement des lignes de transmission triphasées à haute tension de l'énergie électrique. Il simule une ligne à paramètres concentrés modifiant la valeur de la ligne à paramètres qui permet différentes configurations et se compose d'une ligne à trois conducteurs (R, S, T) et d'une ligne neutre ou de retour (N).

Chacune des phases est représentée suivant le modèle théorique des paramètres concentrés, par une association en série de résistances et des inductances, ainsi qu'une association parallèle entre chacune d'elles dans un effet de capacité.

De plus, cette unité comprend une alimentation triphasée pour simuler la production d'énergie. D'autre part, des modules de charge triphasée résistive, inductive et capacitive sont inclus pour simuler la production d'énergie et analyser l'effet de charge dans la ligne de transmission.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Etude des pertes d'énergie et de puissance sur les lignes de transport.
  2. Calcul théorique des chutes de tension sur les lignes de transport et comparaison avec les valeurs des analyseurs de réseaux.
  3. Augmentation de la tension sur les lignes en circuit ouvert.
  4. Etude des systèmes électriques déséquilibrés.
  5. Etude des systèmes de puissance équilibrés.
  6. Mesure directe des pertes d'énergie sur le réseau électrique et comparaison avec la théorie du calcul.
  7. Variation du type de charges et visualisation du facteur de puissance du réseau.
  8. Etude de la compensation du facteur de puissance et des effets sur les pertes d'énergie.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. Plusieurs autres exercices peuvent être réalisés et conçus par l'utilisateur.
