SYSTEMES INNOVANTS

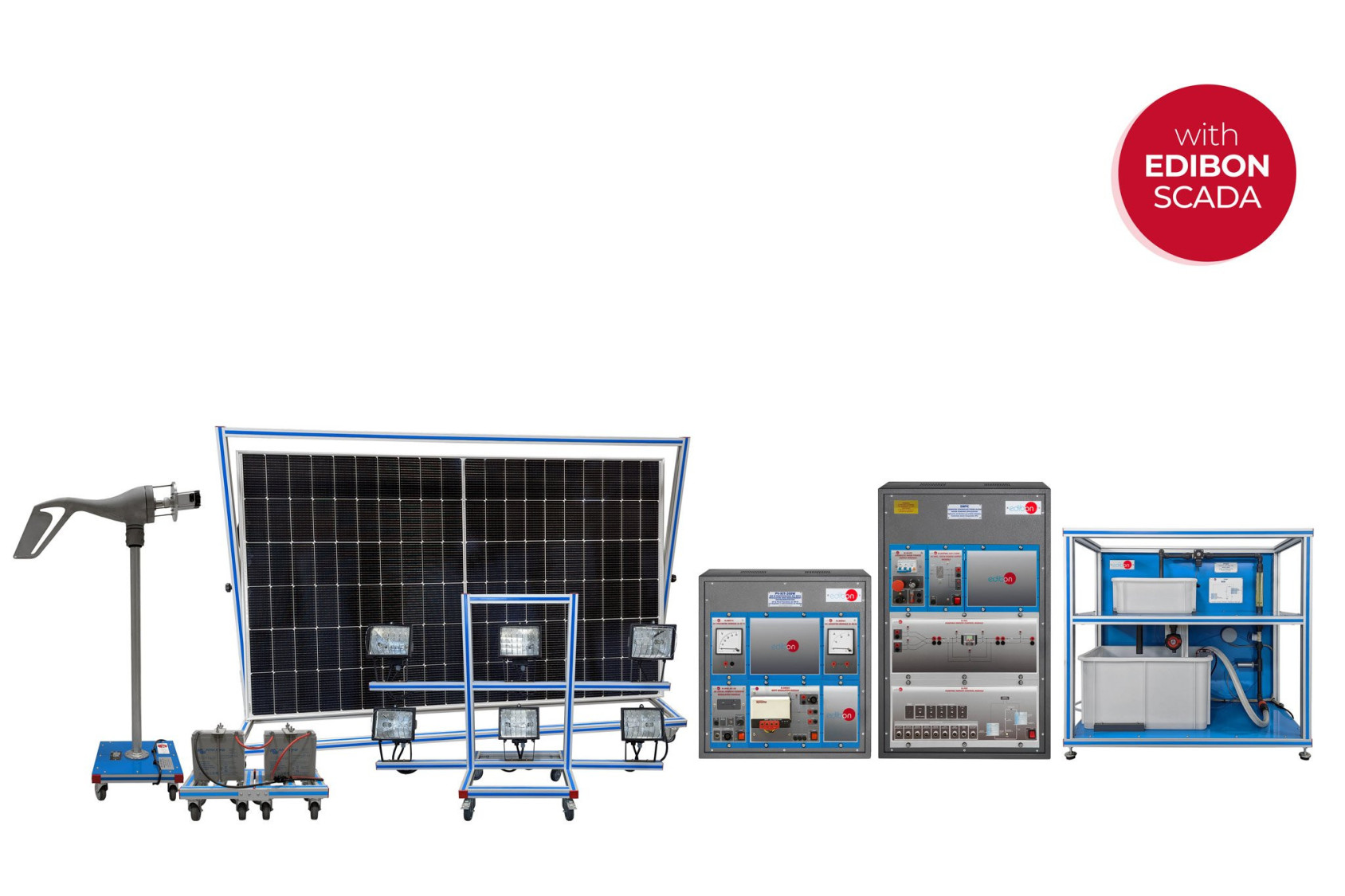

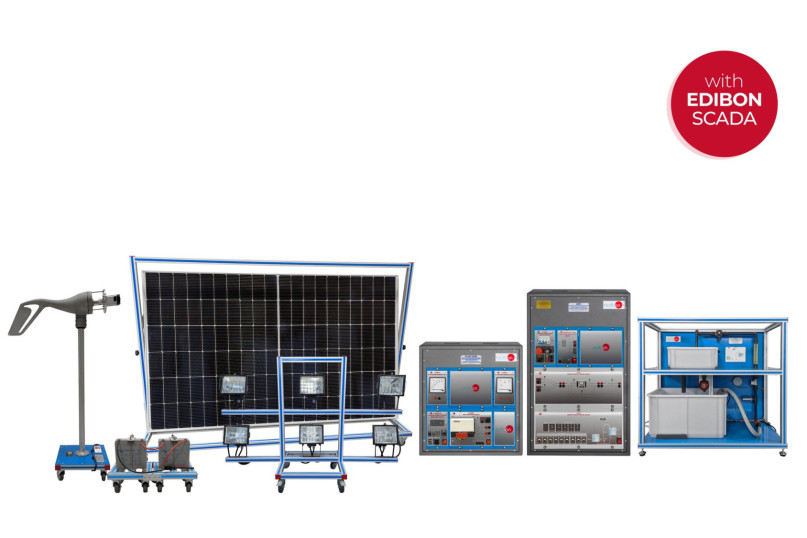

L'Application de Pompage pour les Réseaux Isolés, Contrôlée par Ordinateur (PC), "SWPC", a été conçu par EDIBON pour montrer à l’utilisateur les principes de base du fonctionnement du groupe de pompage dans les réseaux isolés, en exposant de manière didactique les éléments impliqués dans le processus de production et de pompage.

Voir description générale

NOUVELLES LIÉES

Description Générale

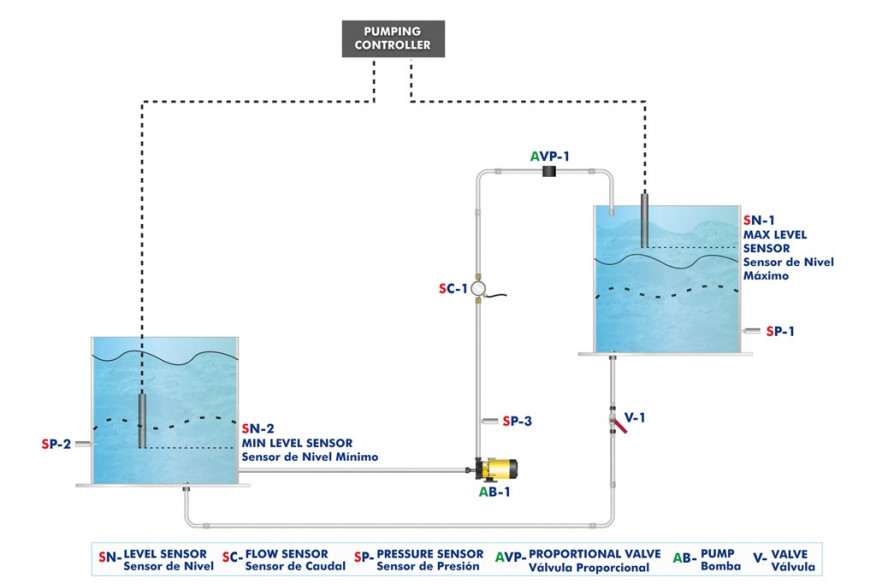

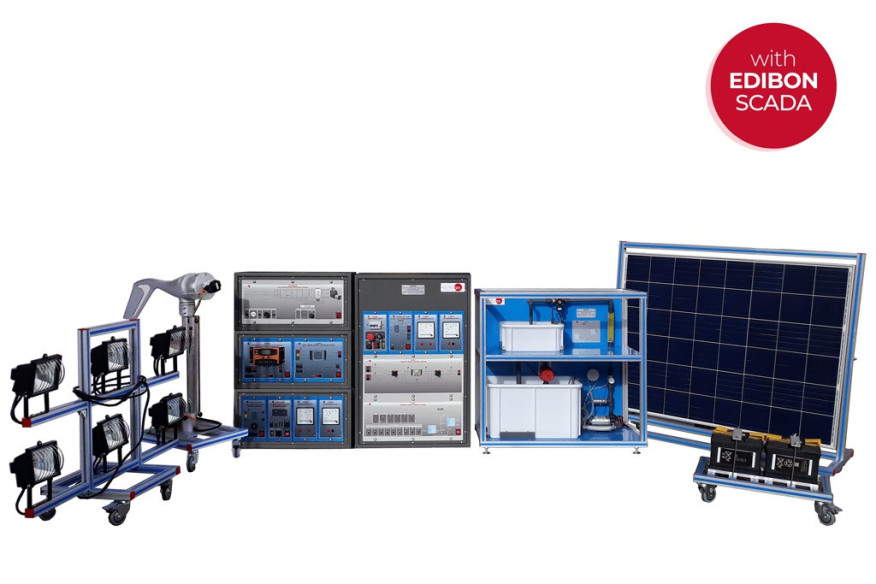

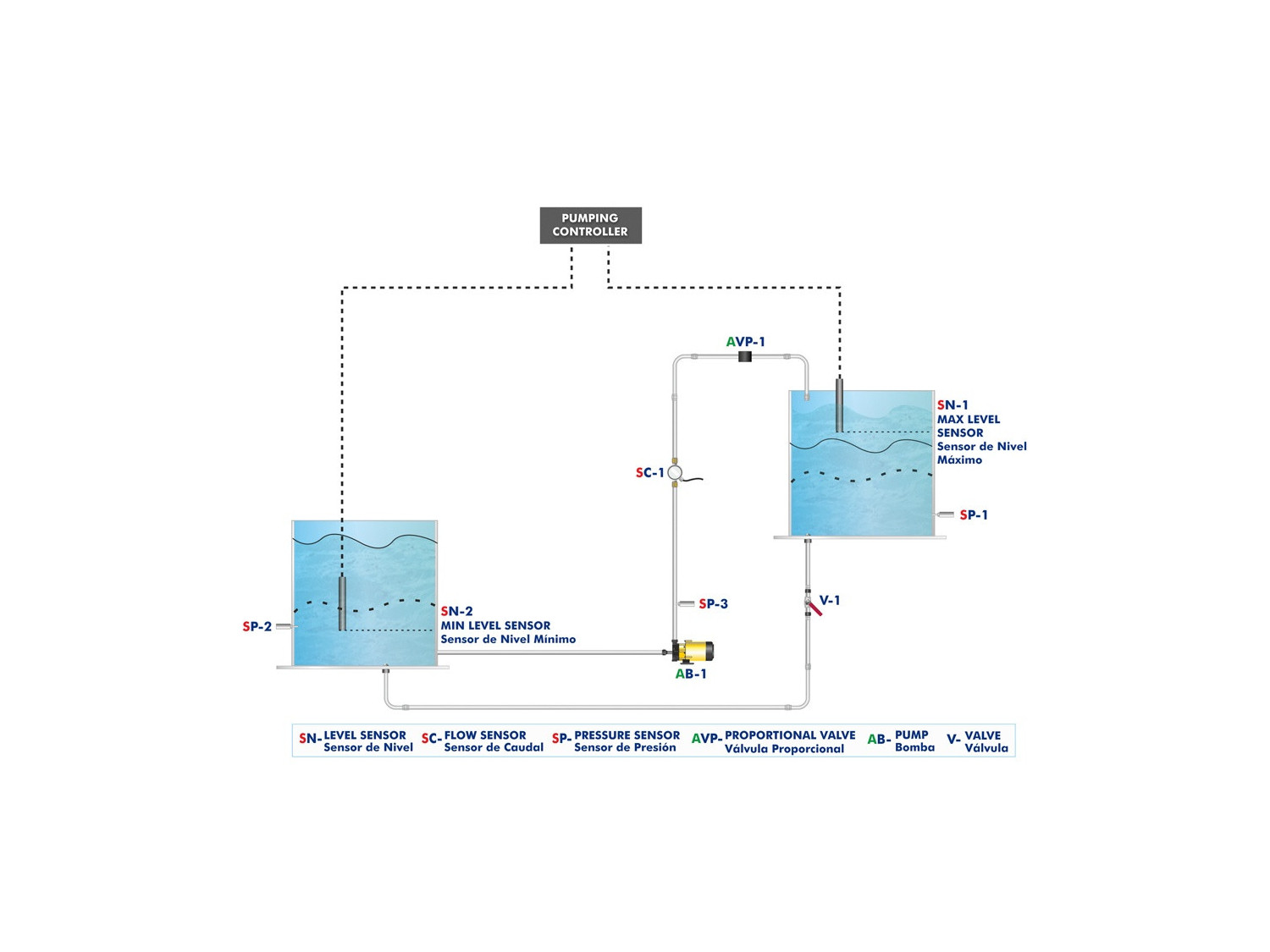

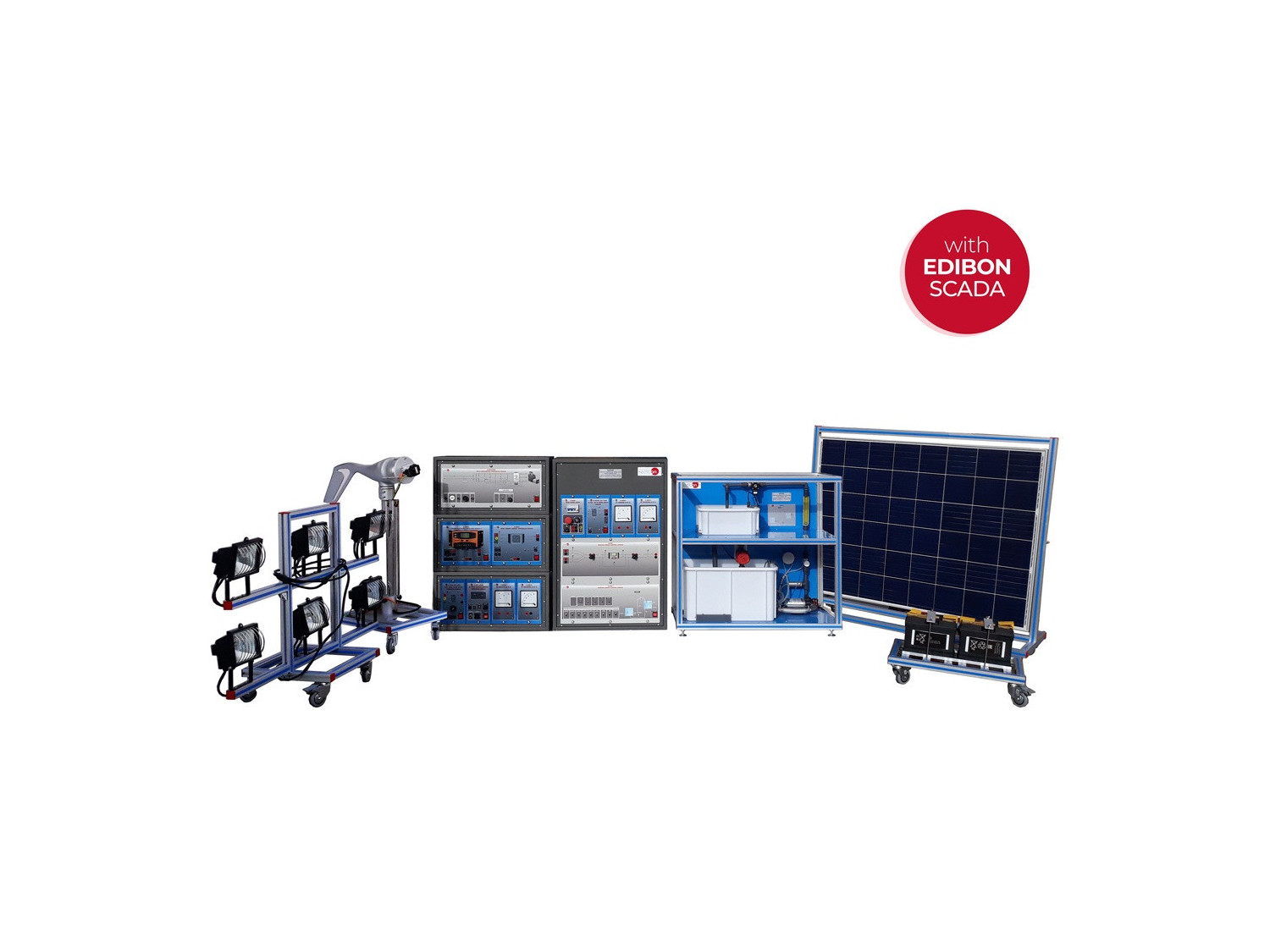

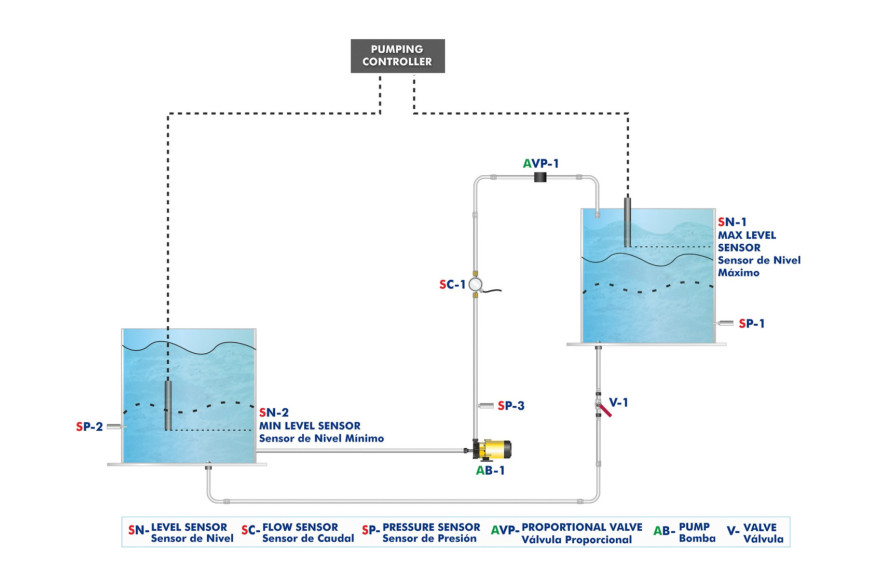

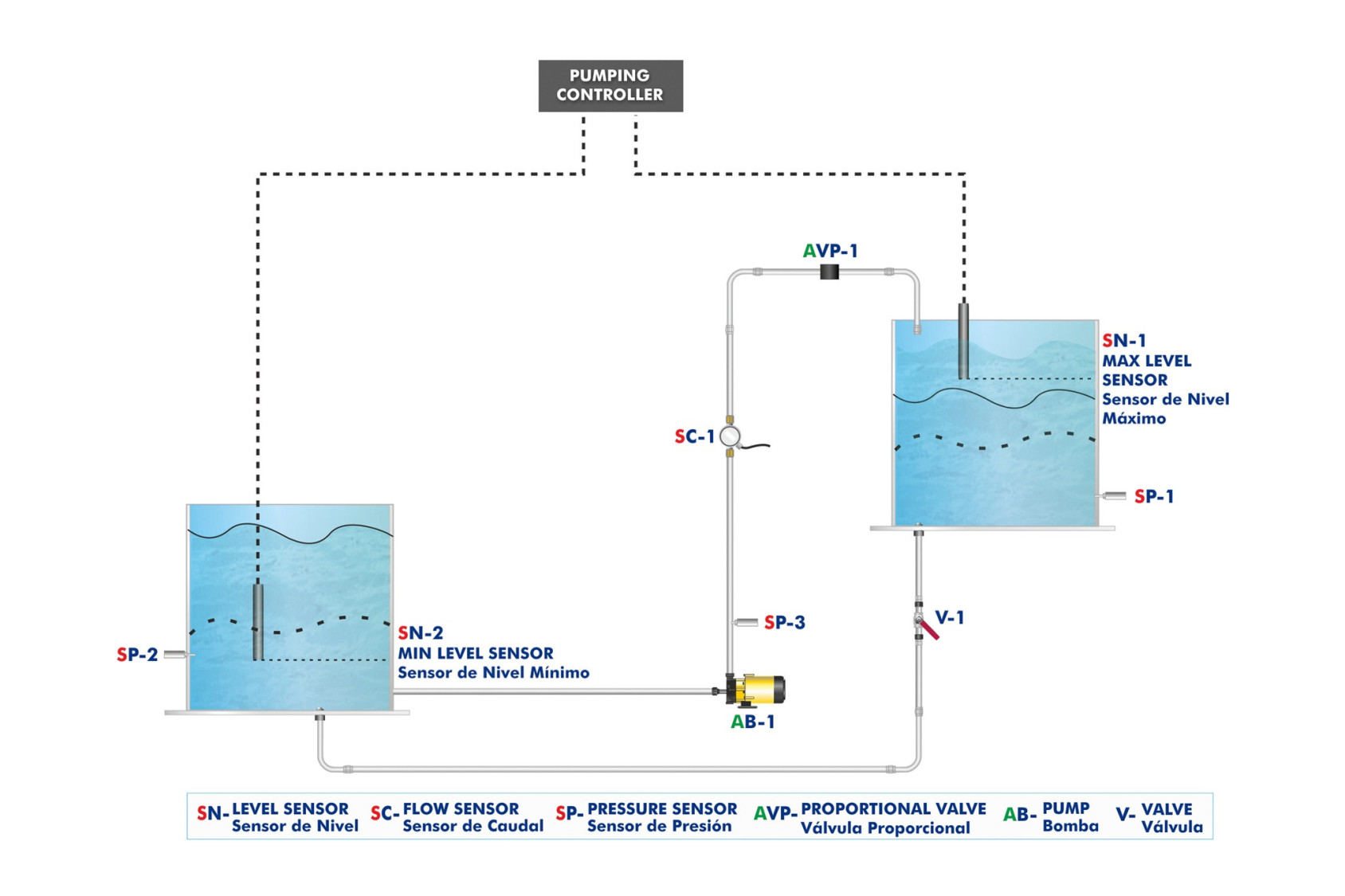

L'Application de Pompage pour les Réseaux Isolés, Contrôlée par Ordinateur (PC), "SWPC", a été conçu par EDIBON pour montrer à l’utilisateur les principes de base du fonctionnement du groupe de pompage dans les réseaux isolés, en exposant de manière didactique les éléments impliqués dans le processus de production et de pompage. A cet effet, cette unité est constituée de deux réservoirs d’eau positionnés à des niveaux différents, les deux réservoirs sont mis en communication au moyen d’une pompe et d’un tuyau en PVC afin de reproduire les mêmes conditions qu’un véritable système de pompage. L’une des particularités de cette application est qu’elle dispose d’une vanne proportionnelle qui permet à l’utilisateur de contrôler son niveau d’ouverture. Cela permet de générer différentes pressions manométriques à la sortie de la pompe, c’est-à-dire de définir différentes hauteurs de pompage de l’installation. Ainsi, une fois que l’utilisateur a configuré la pression manométrique de l’installation, l’eau peut être pompée au moyen d’une pompe à impulsion du réservoir inférieur (eau souterraine) au réservoir de niveau supérieur (réservoir de stockage).

L’application de pompage dispose d’un régulateur de pompage industriel spécialement conçu pour optimiser l’énergie disponible pour le pompage. Pendant les heures où le rayonnement solaire est minimal, le régulateur travaille à l’optimisation de la courbe courant-tension (I-V) afin d’allonger le nombre total d’heures de pompage de l’eau. De même, l’étudiant sera capable d’analyser le fonctionnement de ces dispositifs et l’intérêt de leur installation dans des systèmes présentant ces caractéristiques, afin d’ajuster la tension au fonctionnement nominal de la pompe.

En outre, l’application comprend une série de capteurs, d’actionneurs et d’indicateurs permettant d’obtenir un suivi, une supervision et un contrôle parfaits de l’installation : capteur de niveau du réservoir, capteur de débit, capteurs de pression, arrêt au niveau maximum du réservoir supérieur pour éviter le débordement de l’eau, arrêt d’urgence au niveau minimum du réservoir inférieur pour empêcher la pompe de fonctionner, divers indicateurs de fonctionnement de la pompe et interrupteurs de fonctionnement.

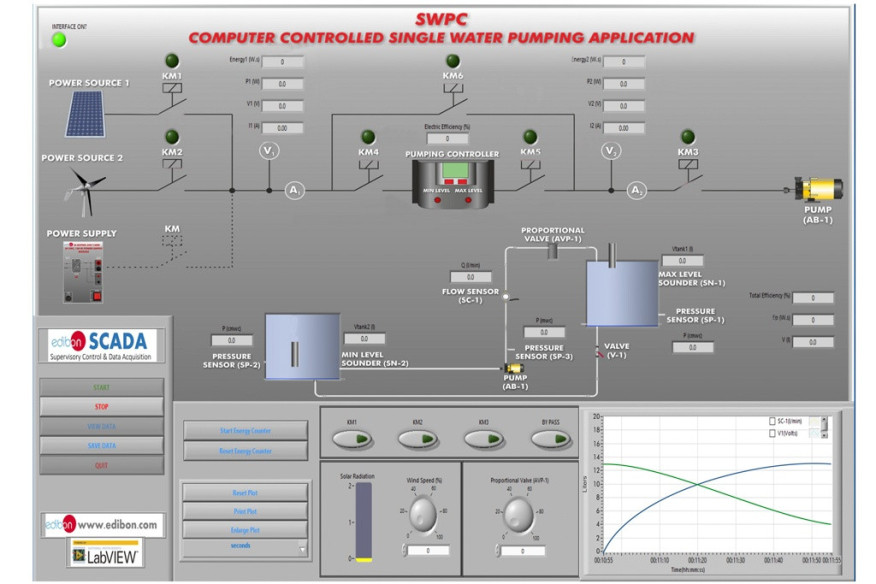

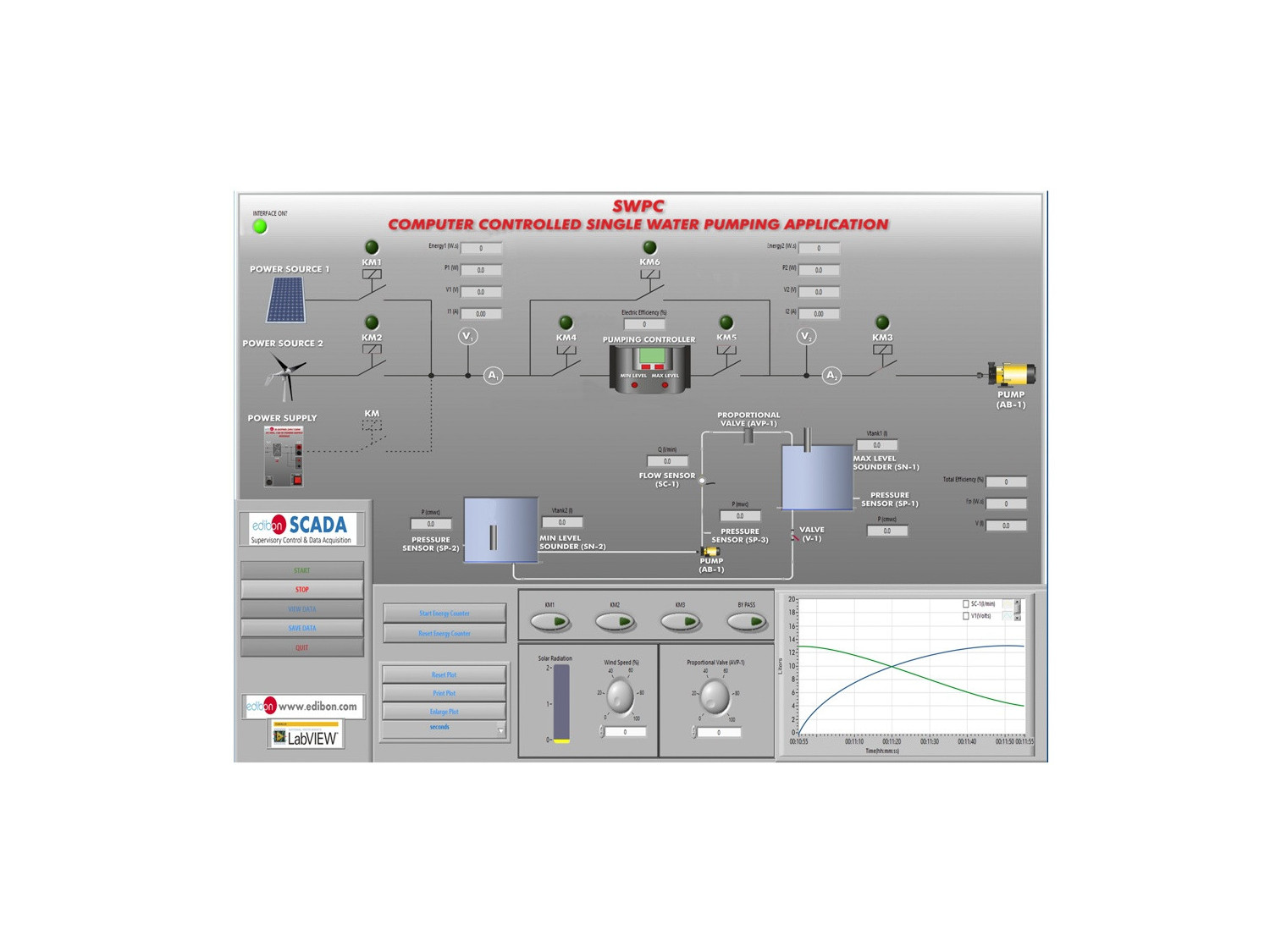

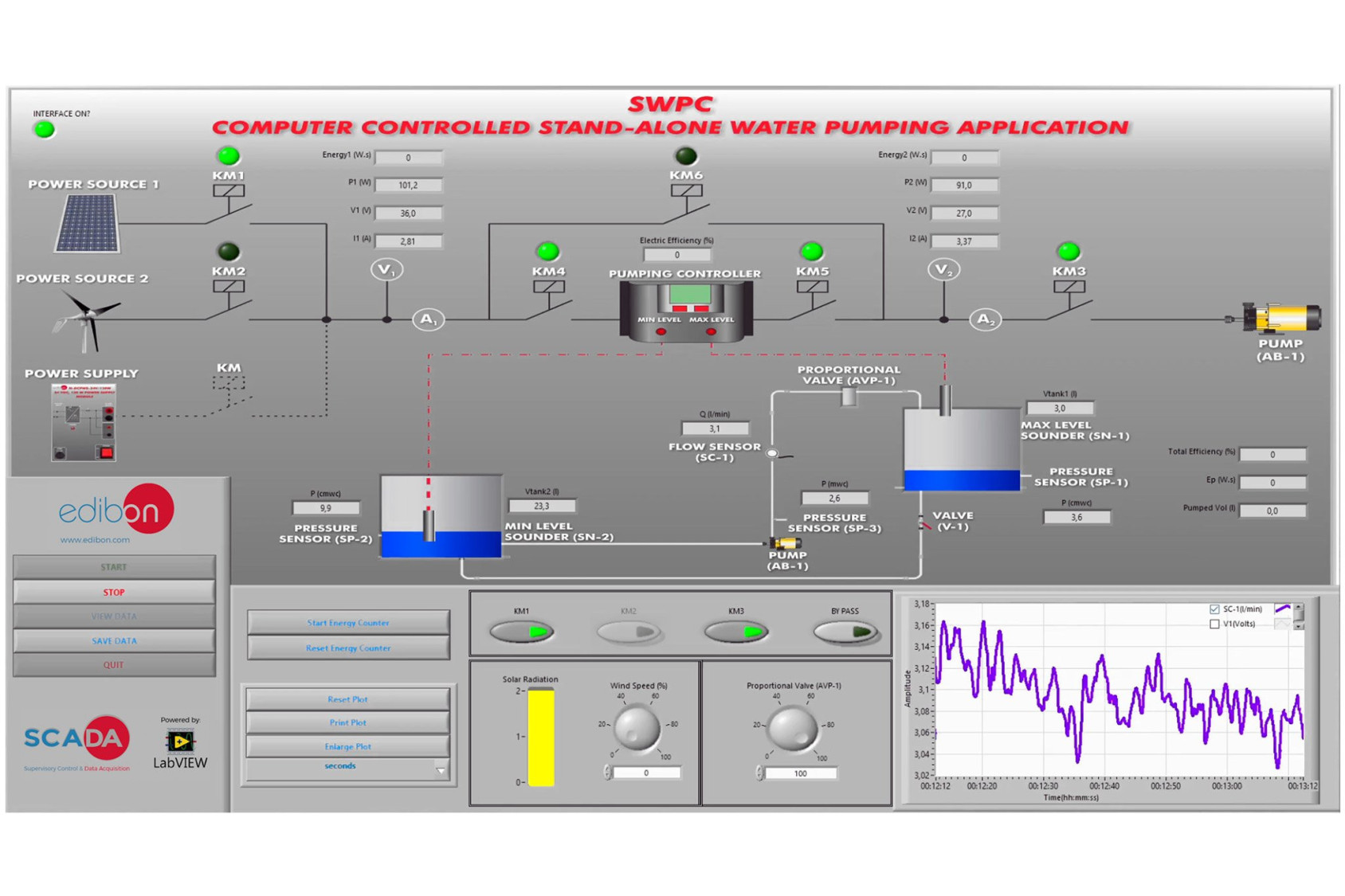

Grâce aux compteurs internes et au système d’acquisition de données du logiciel SCADA, l’utilisateur pourra visualiser à tout moment les valeurs des capteurs et l’état des actionneurs, en ayant la possibilité de visualiser la tension et le courant à l’entrée et à la sortie du régulateur. En outre, le logiciel permet une analyse des flux énergétiques du système, où l’utilisateur peut évaluer l’énergie potentielle intrinsèque de l’eau pompée et la consommation électrique nécessaire pour transférer cette énergie à l’eau du réservoir de stockage.

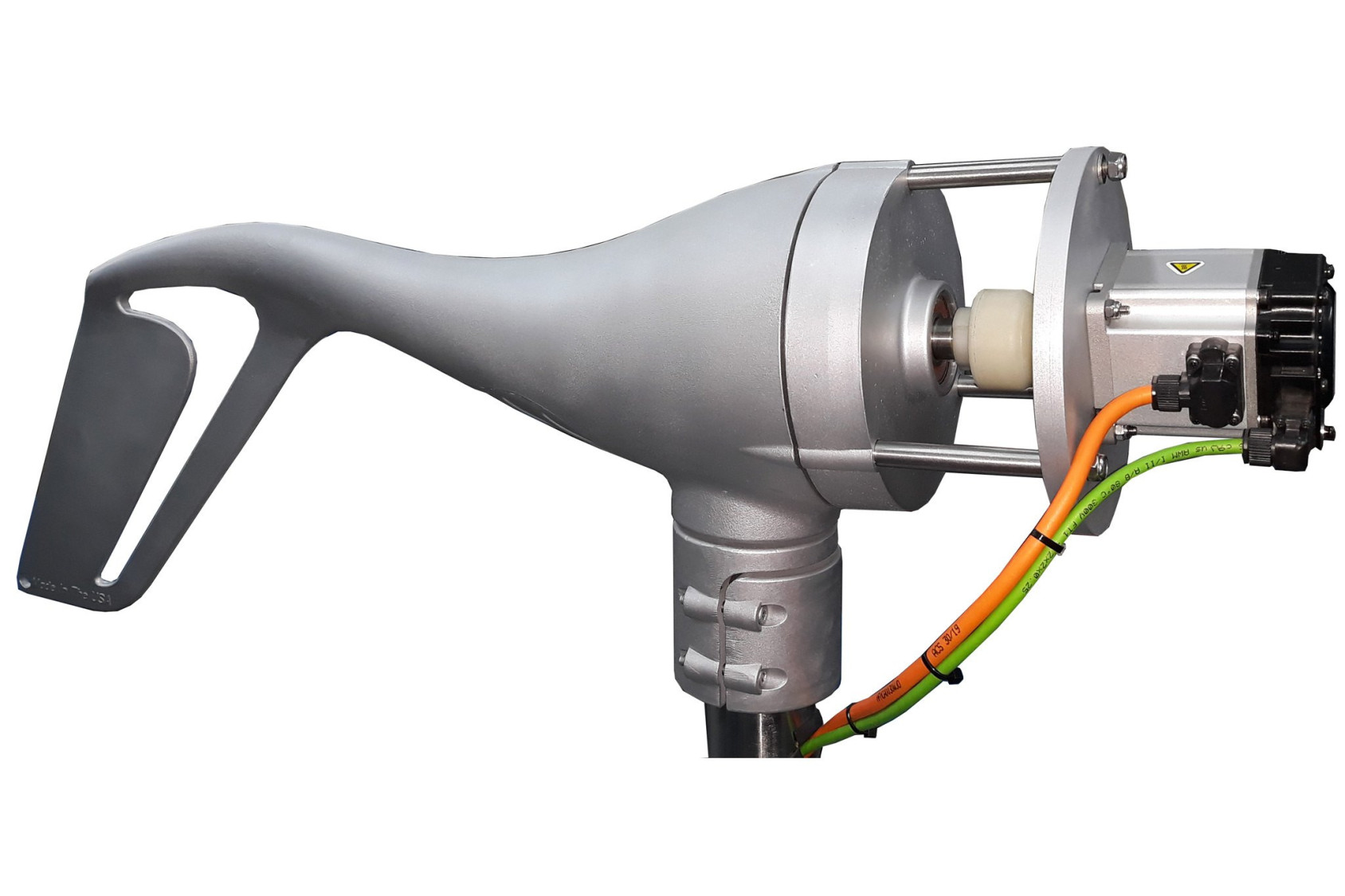

En outre, il est recommandé d’acquérir avec l’application "SWPC" le panneau photovoltaïque, l’éolienne, les batteries et leurs régulateurs de courant correspondants pour démontrer le fonctionnement d’un véritable système de pompage dans un réseau isolé.

Afin d’acquérir une large connaissance, un manuel spécifique est inclus dans lequel sont expliqués, à un niveau théorique et pratique, les aspects liés aux systèmes de pompage d’eau photovoltaïques et éoliens, les systèmes de pompage et d’irrigation (approfondissement de l’architecture des différentes unités), l’analyse du flux énergétique et le dimensionnement d’une installation de pompage solaire.

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

Contrôle Local.

  1. Démarrage et arrêt du système de pompage.
  2. Arrêt automatique dans des conditions de niveau maximum et minimum.
  3. Etude du régime de fonctionnement du régulateur de pompage : réglage et réduction de la tension.
  4. Mise en service du système de pompage solaire avec batteries (requis le PV-KIT-300W).
  5. Mise en service du système de pompage solaire sans batteries (requis le PV-KIT-300W).
  6. Etude du régime de fonctionnement du régulateur de pompage : effet d'ombre (requis le PV-KIT-300W).
  7. Etude du régime de fonctionnement du régulateur de pompage : variations du débit pompé (requis le PV-KIT-300W).
  8. Séquences de démarrage avec et sans convertisseur (requis le PV-KIT-300W).

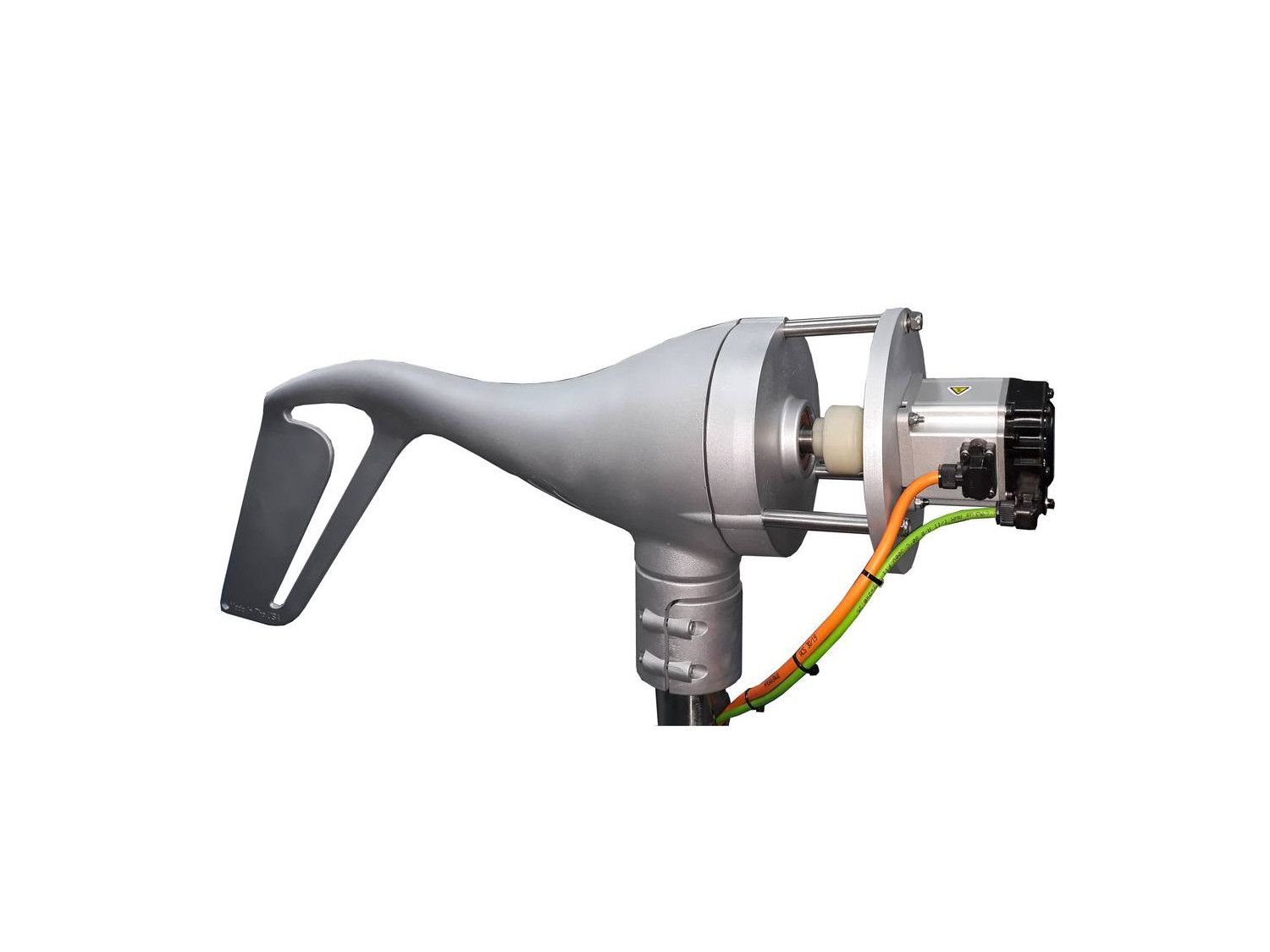

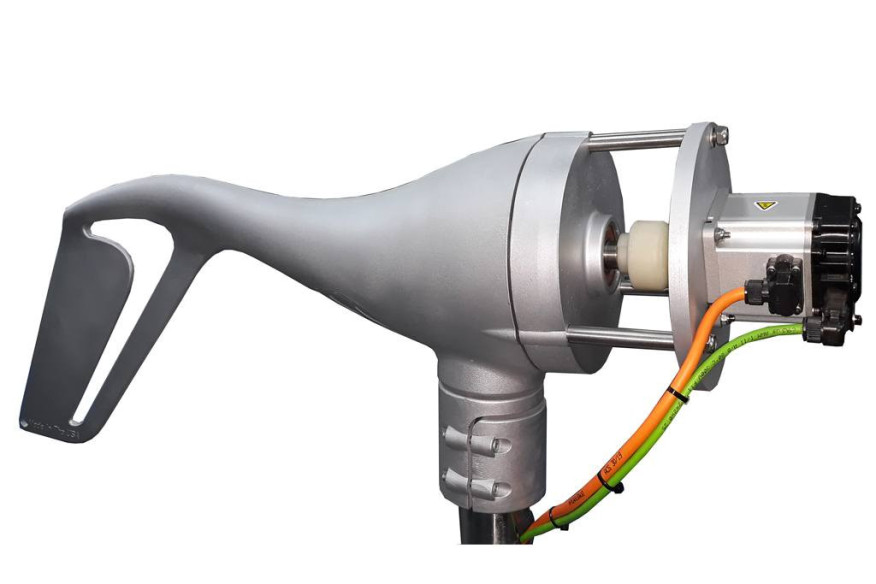

  9. Mise en service du système de pompage éolien à batterie (requis le WT-KIT-400W).
  10. Mise en service du système de pompage éolien sans batterie (requis le WT-KIT-400W).

- SCADA Control.

  1. Démarrage et arrêt du système de pompage.
  2. Arrêt automatique en conditions de niveau maximum et minimum.
  3. Etude du régime de fonctionnement du régulateur de pompage : ajustement et réduction de la tension.
  4. Concept de hauteur manométrique : ajustement manuel de la vanne proportionnelle.
  5. Analyse du débit énergétique : performance globale du système.
  6. Mise en service du système de pompage solaire avec batteries (requis le PV-KIT-300W).
  7. Mise en service du système de pompage solaire sans batteries (requis le PV-KIT-300W).
  8. Etude du régime de fonctionnement du régulateur de pompage : effet d'ombre (requis le PV-KIT-300W).
  9. Etude du régime de fonctionnement du régulateur de pompage : variations du débit pompé (requis le PV-KIT-300W).
  10. Séquences de démarrage avec et sans convertisseur (requis le PV-KIT-300W).
  11. Analyse du flux énergétique : performance globale du système (requis le PV-KIT-300W).
  12. Mise en service du système de pompage éolien à piles (requis le WT-KIT-400W).
  13. Mise en service du système de pompage éolien sans piles (requis le WT-KIT-400W).
  14. Analyse du flux énergétique : performance globale du système (requis leWT-KIT-400W).

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
  2. Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc. en temps réel.
  3. Le système de contrôle informatique avec SCADA permet une véritable simulation industrielle.
  4. Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
  5. Cette unité peut être utilisée pour faire de la recherche appliquée.
  6. Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres institutions d'enseignement technique.
  7. Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.
