Description Générale

L'Application de Protection des Flux d'Énergie, "AEL-AE9", a été conçue par EDIBON pour étudier les dispositifs de protection qui traitent de la résolution d'événements de réseau impliquant un flux de puissance inverse et une altération du facteur de puissance. Cette application permet à l'utilisateur de comprendre le fonctionnement des dispositifs de protection lors de la détection d'un facteur de puissance inférieur aux limites établies et de la détection d'un flux de puissance inversé, ainsi que les incidents qui peuvent être causés.

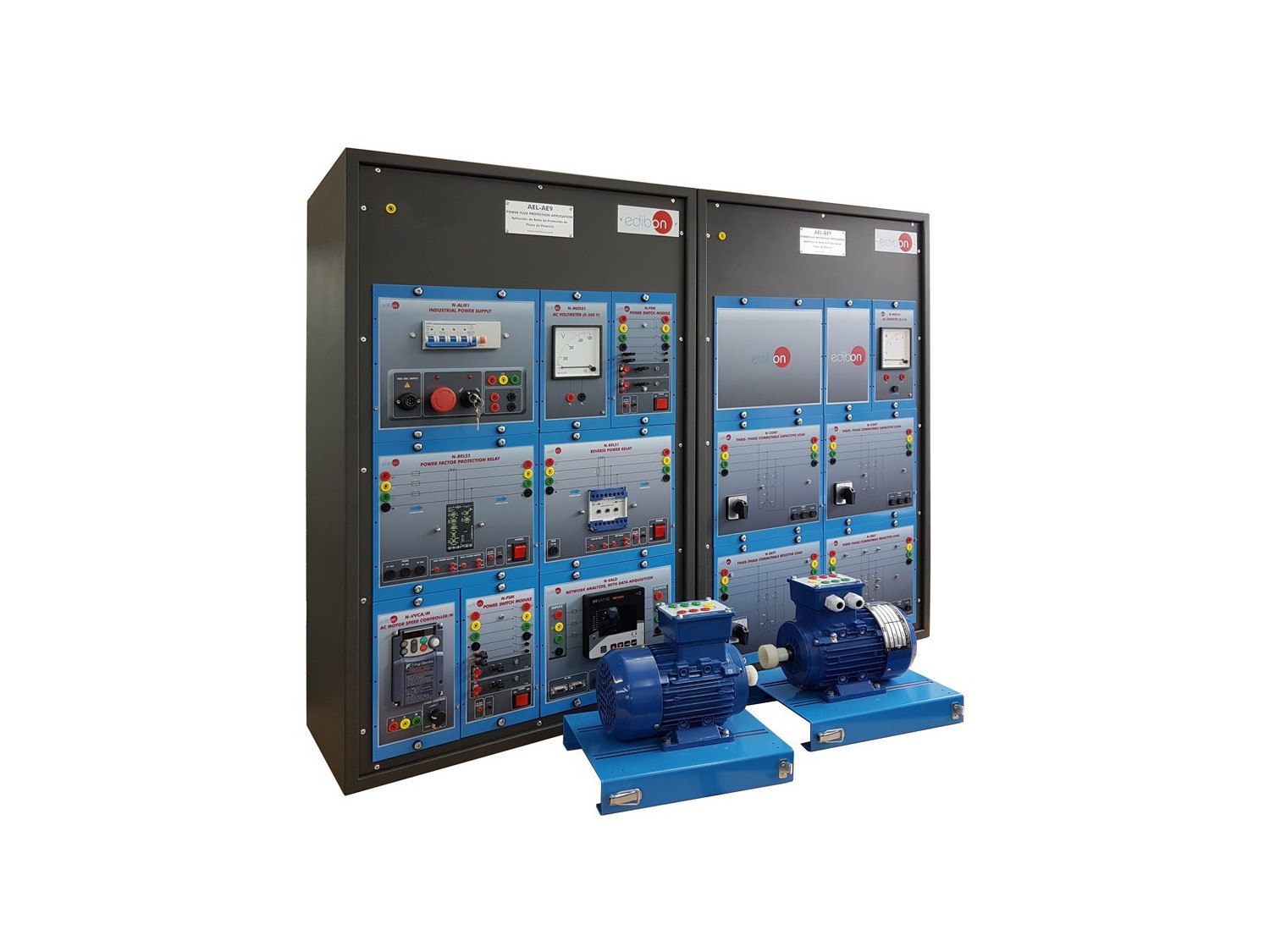

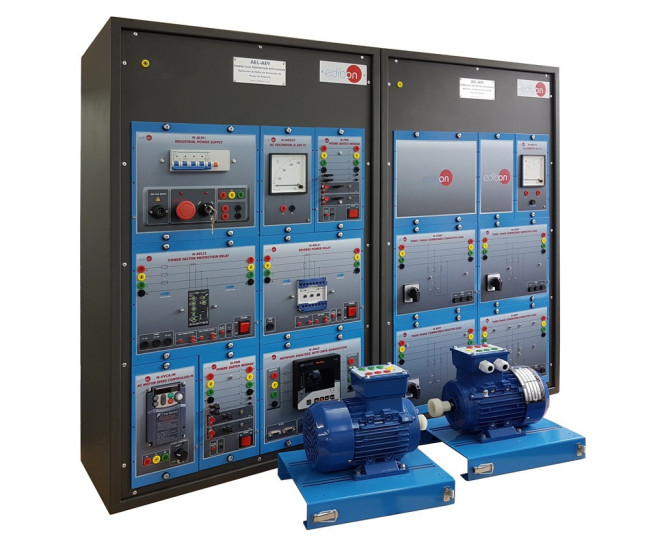

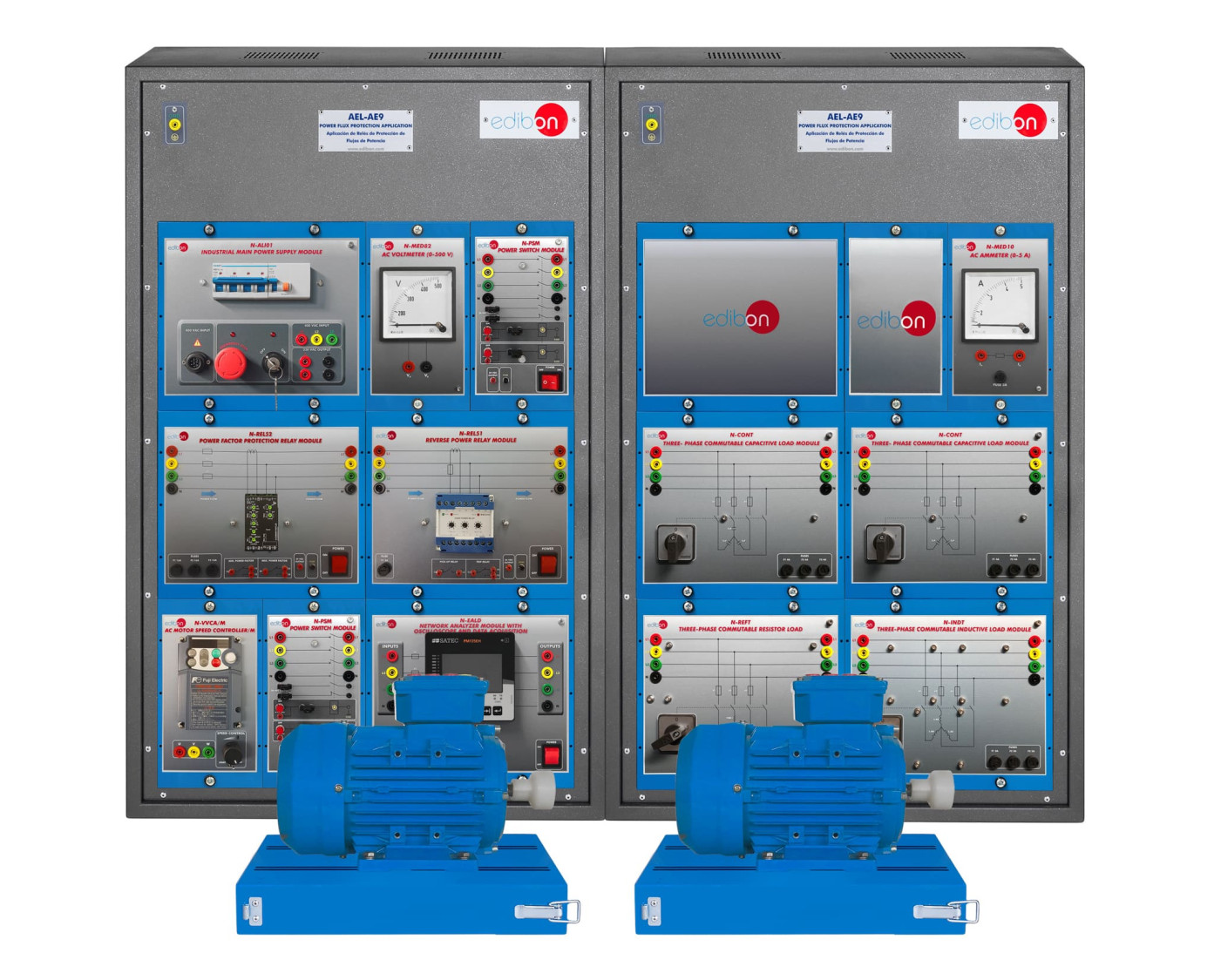

L'application "AEL-AE9" se compose d'un relais de protection contre le facteur de puissance et d'un relais de protection contre l'inversion du flux de puissance, avec leur interrupteur de puissance correspondant, afin d'étudier le fonctionnement de ces dispositifs de protection lorsque ces circonstances sont détectées dans le réseau. Deux moteurs asynchrones triphasés à cage d'écureuil triphasés à cage d'écureuil sont également inclus pour produire un flux de puissance inversé, créant ainsi les circonstances pour étudier le fonctionnement des dispositifs de protection.

L'un des moteurs fonctionne comme moteur principal et est contrôlé par un contrôleur de fréquence. Le second moteur fonctionne comme un générateur d'électricité et il est couplé au moteur principal. Des compteurs analogiques sont également inclus pour étudier le fonctionnement des machines électriques. De plus, il y a un analyseur de réseau qui affiche tous les paramètres impliqués dans le réseau. Enfin, cette application comprend des charges résistives, inductives et capacitives qui provoquent différentes conditions de consommation pour l'étude de l'influence de chacune d'entre elles sur le facteur de puissance et la réponse des dispositifs de protection correspondants.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Régulation manuelle de la vitesse d'une machine électrique asynchrone pour générer un survirage et provoquer un flux de puissance inverse. Fonctionnement en mode générateur et en mode moteur.
  2. Analyse de la puissance active et réactive et leur influence sur le fonctionnement des relais de protection pour provoquer une réponse de leur part.
  3. Réglage de la protection contre l'inversion de puissance.
  4. Test de la réponse de la protection contre l'inversion de puissance à un flux de puissance inversé.
  5. Réglage de la protection du facteur de puissance.
  6. Test de la réponse de la protection du facteur de puissance à un facteur de puissance inférieur aux limites établies.
  7. Calcul du facteur de puissance quand il y a une variation de la charge résistive et réponse conséquente de la protection du facteur de puissance.
  8. Calcul du facteur de puissance quand il y a une variation de charge inductive et réponse conséquente de la protection du facteur de puissance.
  9. Calcul du facteur de puissance lorsqu'il y a une variation de charge capacitive et réponse conséquente de la protection du facteur de puissance.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

Quelques pratiques possibles avec EM-SCADA et AEL-SERIN/CA-1kW supplémentaires recommandés :

  1. Câblage et mise en marche du servomoteur CA.
  2. Opérations de démarrage/arrêt du servomoteur.
  3. Opération de contrôle de la vitesse.
  4. Opération de contrôle du couple.
  5. Avertissements par alarme.

Quelques possibilités pratiques en cas d'acquisition d'au moins une application de machine électrique :

  1. Mise en marche de la machine électrique couplée au servomoteur.
  2. Introduction du couple de freinage.
  3. Surveillance des paramètres électriques et mécaniques de la machine tournante dans différentes conditions de fonctionnement.
  4. Etude électrodynamique de la machine.
  5. Obtention des courbes caractéristiques de la machine par des essais de freinage à commande manuelle (couple-vitesse, couple-courant, etc.).

Exercices pratiques avec le logiciel recommandé, "EM-SCADA" :

  1. Contrôle du couple en temps réel.
  2. Surveillance de la vitesse en temps réel.
  3. Surveillance en temps réel des valeurs RMS du courant et de la tension.
  4. Surveillance en temps réel des formes d'onde de courant et de tension.
  5. Etude électrodynamique avancée de la machine.
  6. Essai de freinage automatique et contrôle des résultats.
  7. Obtention des courbes caractéristiques de la machine (couplevitesse, couple-courant, etc.).
  8. Sauvegarde et comparaison des résultats.
