SYSTEMES INNOVANTS

Application de Transmission de Puissance avec Générateur Synchrone, "AEL-TI-07", a été conçu pour étudier les systèmes de production d'énergie basés sur des générateurs synchrones.Cette application est conçue pour démontrer les opérations et les manoeuvres les plus importantes effectuées dans les sous-stations de production d'énergie. En outre, cette application explique les principes de fonctionnement des dispositifs de contrôle et de régulation de turbines et de générateurs réels. Pour le contrôle de la sous-station, l'application "AEL-TI-07" comprend un système sophistiqué d'acquisition et de contrôle des données SCADA.

Voir description générale

NOUVELLES LIÉES

Description Générale

Application de Transmission de Puissance avec Générateur Synchrone, "AEL-TI-07", a été conçu pour étudier les systèmes de production d'énergie basés sur des générateurs synchrones.Cette application est conçue pour démontrer les opérations et les manoeuvres les plus importantes effectuées dans les sous-stations de production d'énergie. En outre, cette application explique les principes de fonctionnement des dispositifs de contrôle et de régulation de turbines et de générateurs réels. Pour le contrôle de la sous-station, l'application "AEL-TI-07" comprend un système sophistiqué d'acquisition et de contrôle des données SCADA.

L'un des avantages de cette application est qu'elle peut être complétée par une conjonction d'applications supplémentaires et recommandées. Ainsi, il est possible d'étudier un système électrique complet comprenant la production, la transmission, la distribution et la consommation de la charge.

Les étudiants et les enseignants peuvent étudier le fonctionnement d'un véritable réseau électrique intelligent, de la production de l'énergie à sa consommation, en analysant les problèmes et les solutions dans chaque partie du processus ou conjointement.

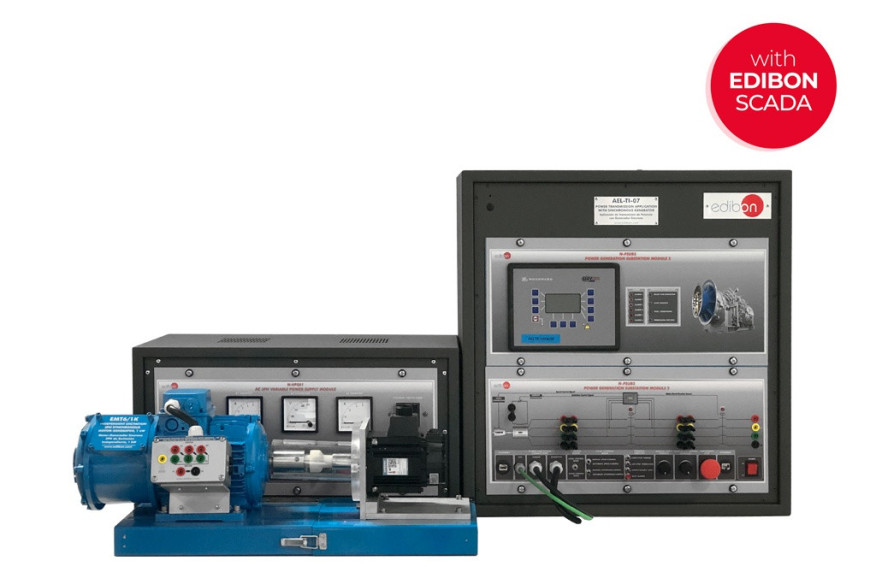

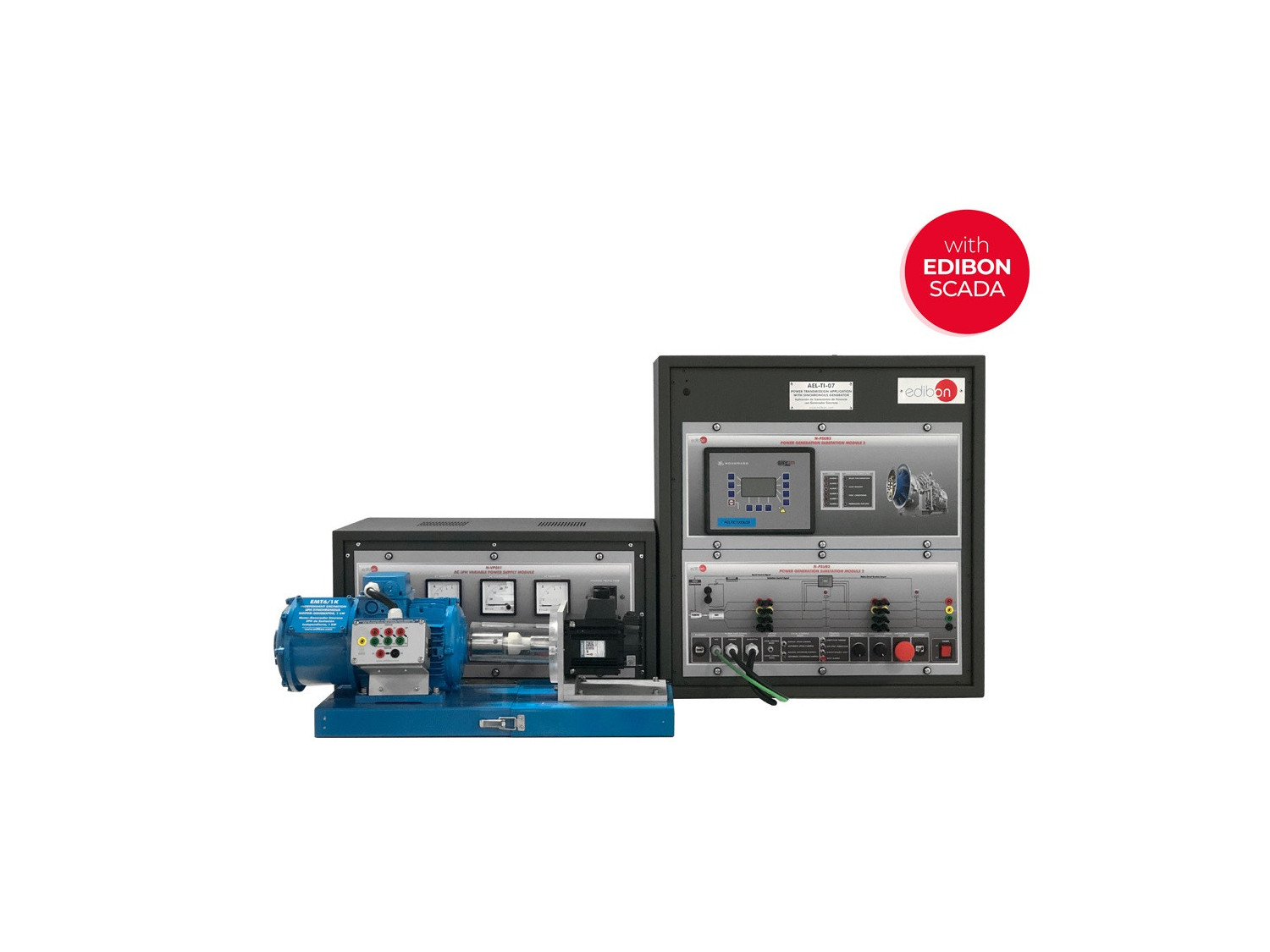

L'application "AEL-TI-07" comprend un groupe servomoteur-générateur (turbine-générateur). Le générateur est une machine synchrone triphasée utilisée pour étudier la production d'énergie. Il est couplé à un servomoteur sans balais dont la vitesse est contrôlée par un servodriver inclus dans l'application. La vitesse du servomoteur et l'excitation du courant du générateur sont contrôlées par un contrôleur de fréquence/tension de pointe. Ce contrôleur surveille et contrôle en temps réel tous les paramètres de la turbine (servomoteur) et de la génératrice les paramètres de la turbine (servomoteur) et du générateur pour maintenir la fréquence et la tension du générateur constantes face aux variations de la charge.

En outre, l'utilisateur peut prendre le contrôle de la turbine et du générateur en mode manuel, en provoquant des variations de fréquence et de tension qui seront corrigées par le contrôleur automatique de fréquence/tension.En outre, ce contrôleur a la fonction de relais de synchronisation et de protection. L'utilisateur peut surveiller les PID de vitesse et de tension pour étudier la stabilité du générateur-moteur.

Dans les systèmes de production d'énergie, il est très important de conserver des constantes de vitesse et de tension pour éviter d'éventuels dommages dus à des oscillations de fréquence et de tension. Avec cette application les étudiants apprendront le fonctionnement d'un véritable contrôleur de fréquence/tension.

D'autre part, une série de modules supplémentaires sont recommandés pour atteindre dans cette application son plein potentiel opérationnel :

  • Module d'instrumentation analogique. Ce module permet de mesurer l'actif, le réactif, la fréquence, l'excitation du courant et la tension.
  • Module de synchronisation analogique. Ce module permet de surveiller le processus de synchronisation.
  • Charges résistives, inductives et capacitives pour différentes consommations d'énergie.

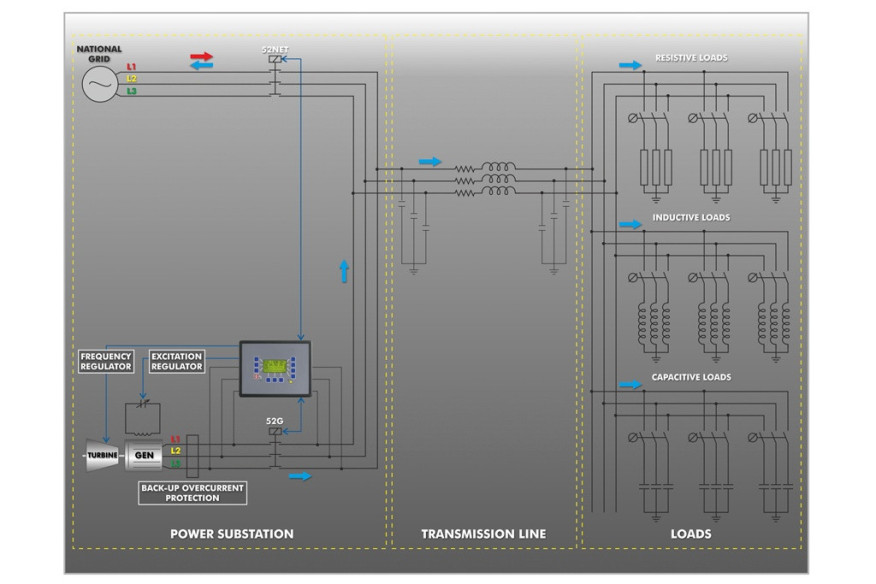

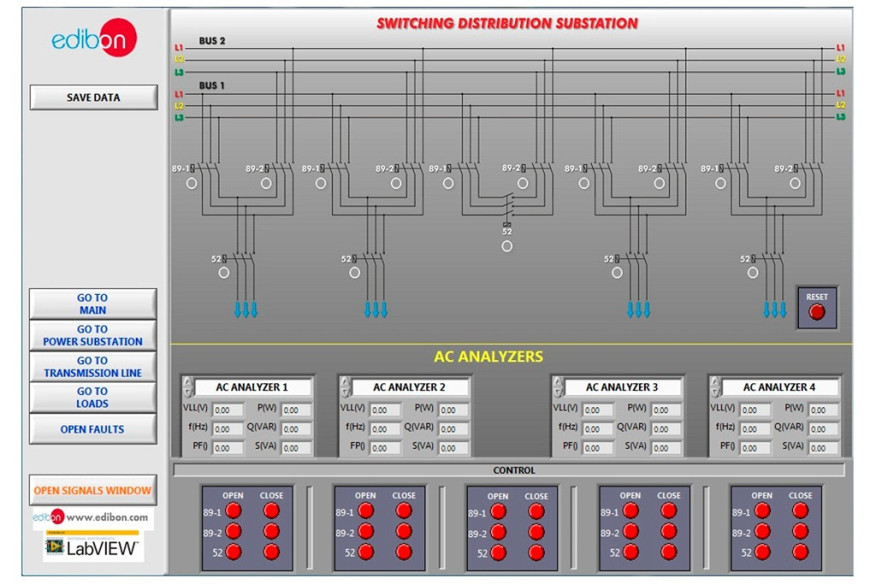

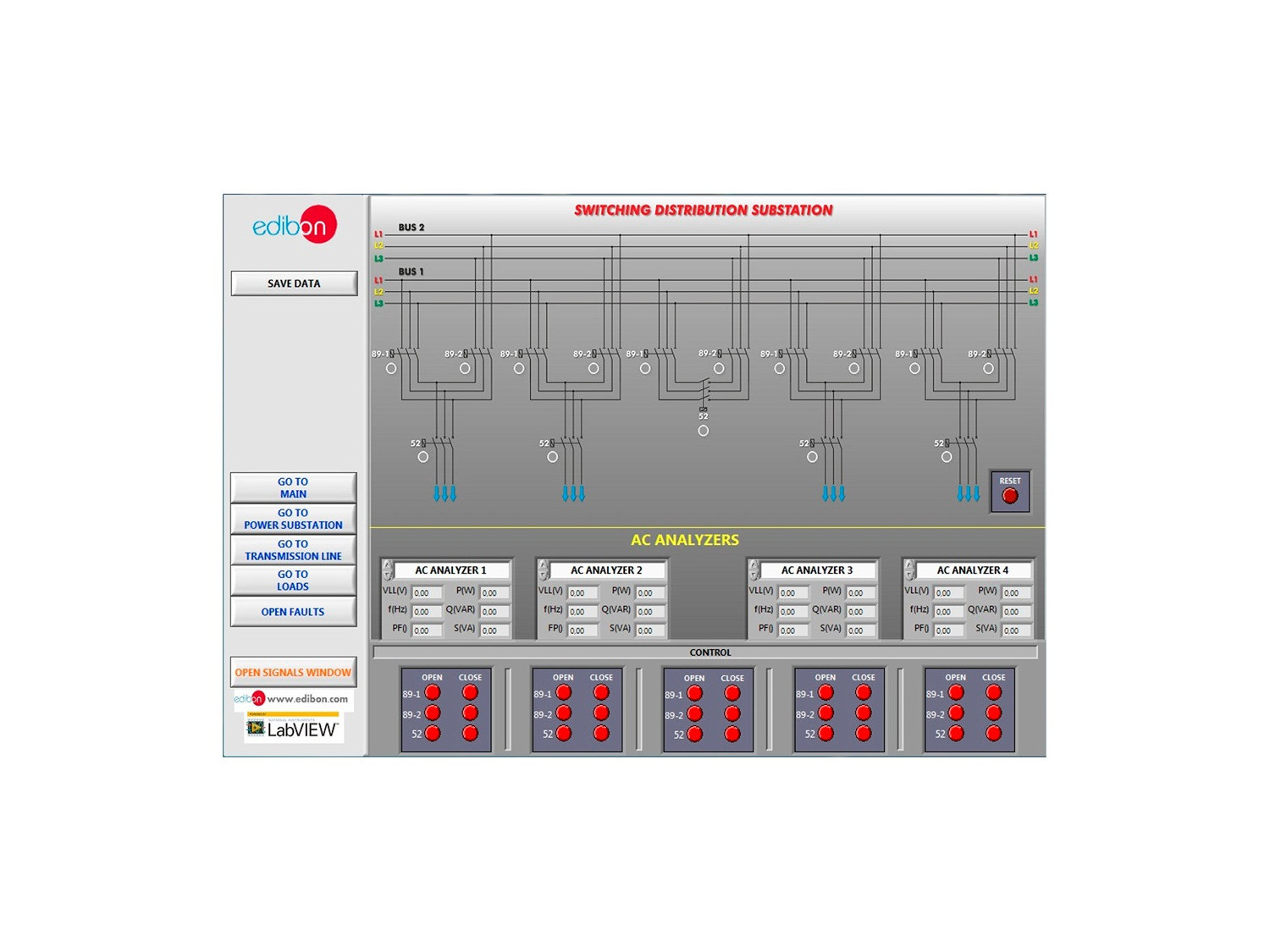

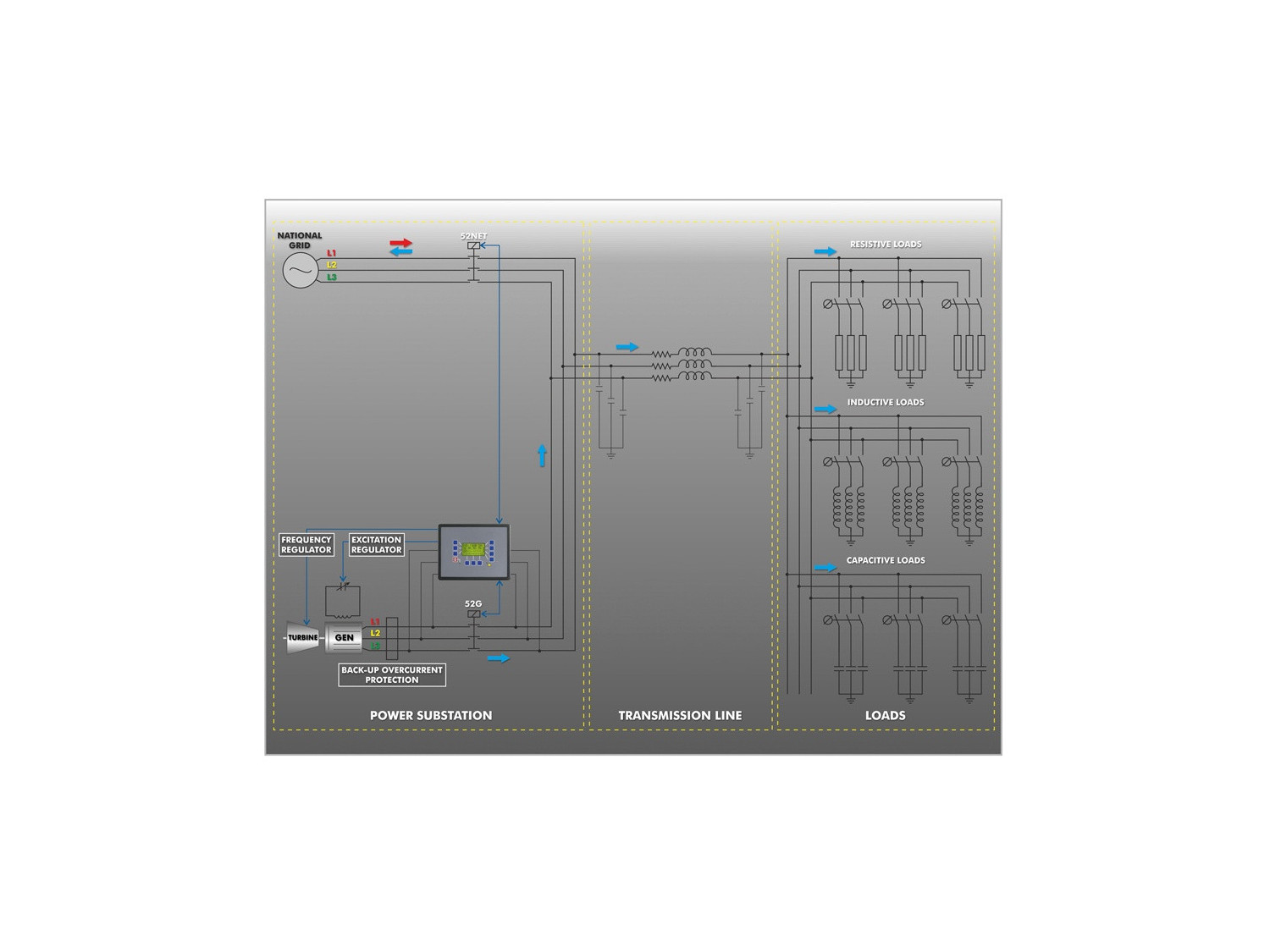

L'application "AEL-TI-07", comprend un système de contrôle et d'acquisition de données SCADA qui représente fidèlement une sous-station de production d'énergie avec un générateur à turbine d'énergie avec un centre de contrôle de turbo-générateur avec des analyseurs de réseau, des disjoncteurs, des lignes de transmission, ainsi que des charges résistives, capacitives et inductives. Le SCADA est conçu pour contrôler en temps réel l'ensemble de la sous-station électrique. Par exemple, la vitesse et la tension peuvent être contrôlées à distance pendant que l'utilisateur observe le comportement du système d'exploitation. D'autre part, il est possible de synchroniser le générateur avec le réseau national et de prendre le contrôle du système.

En outre, le système de contrôle SCADA acquiert en temps réel de nombreux paramètres électriques à partir des analyseurs de réseau. La production d'énergie, la transmission d'énergie et les ondes de consommation d'énergie peuvent être surveillées. Après l'acquisition des données électriques, il est possible de procéder à l'enregistrement des données pour une analyse future.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Concepts de base des réseaux intelligents.
  2. Contrôle manuel de la tension et de la fréquence du générateur dans un réseau autonome.
  3. Contrôle automatique de la tension et de la fréquence du générateur dans un réseau autonome intelligent.
  4. Etude des besoins en énergie et de la production d'énergie dans un réseau autonome.
  5. Compteur intelligent de l'énergie produite et transportée.
  6. Etude de la réponse d'un générateur synchrone lors d'une variation de charge résistive.
  7. Etude de la réponse d'un générateur synchrone lors d'une variation de charge inductive.
  8. Etude de la réponse d'un générateur synchrone lors d'une variation de charge capacitive.
  9. Opérations de synchronisation avec le générateur synchrone et le réseau.
  10. Représentation des ondes de production d'énergie à travers le système d'acquisition de données.
  11. Visualisation et comparaison des courbes de charge réactive avec et sans compensation du facteur de puissance.
  12. Affichage des valeurs mesurées du générateur synchrone.
  13. Traçage des valeurs mesurées en fonction du temps.
  14. Traitement des données, analyse et exportation des paramètres électriques de la génération, des lignes et de la charge.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
  2. Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc. en temps réel.
  3. Le système de contrôle informatique avec SCADA permet une véritable simulation industrielle.
  4. Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
  5. Cette unité peut être utilisée pour faire de la recherche appliquée.
  6. Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres institutions d'enseignement technique.
  7. Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l'unité AEL-TI-07.
  8. Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.
