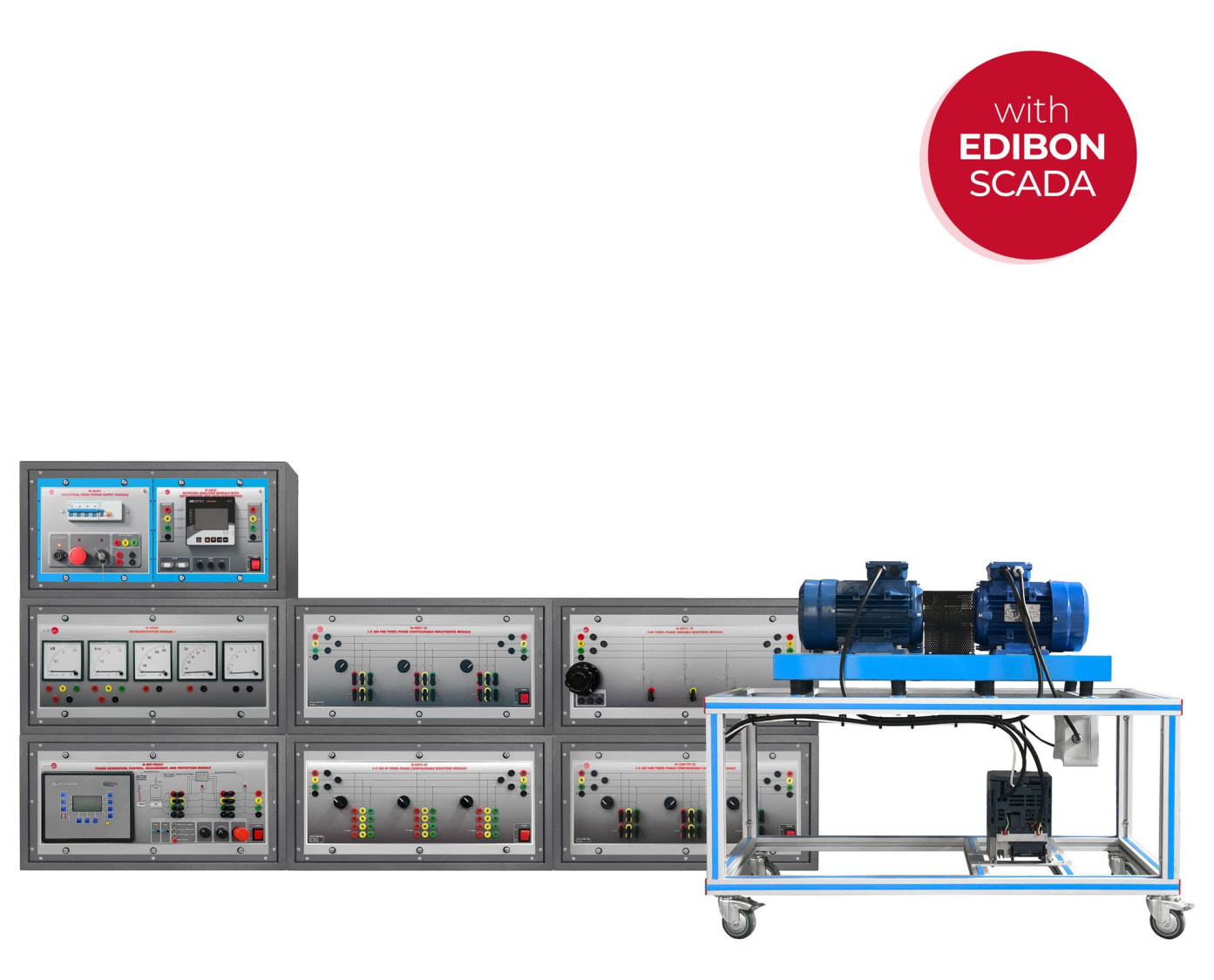

AEL-WPPIC Application des Parcs Éoliens avec Générateur à Induction, Contrôlée par Ordinateur (PC)

L'Application des Parcs Éoliens avec Générateur à Induction, Contrôlée par Ordinateur (PC), "AEL-WPPIC", a été conçu par EDIBON pour étudier des principales caractéristiques et du comportement des générateurs à induction utilisés dans les éoliennes qui injectent la puissance produite dans le réseau.

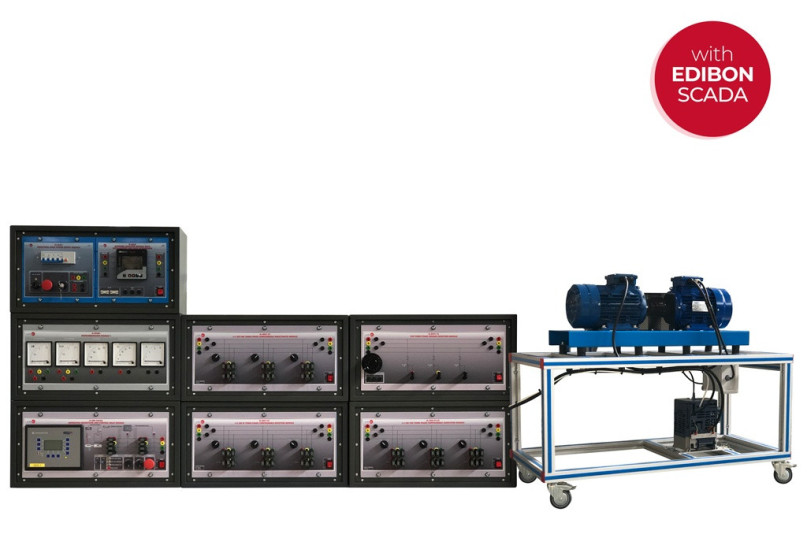

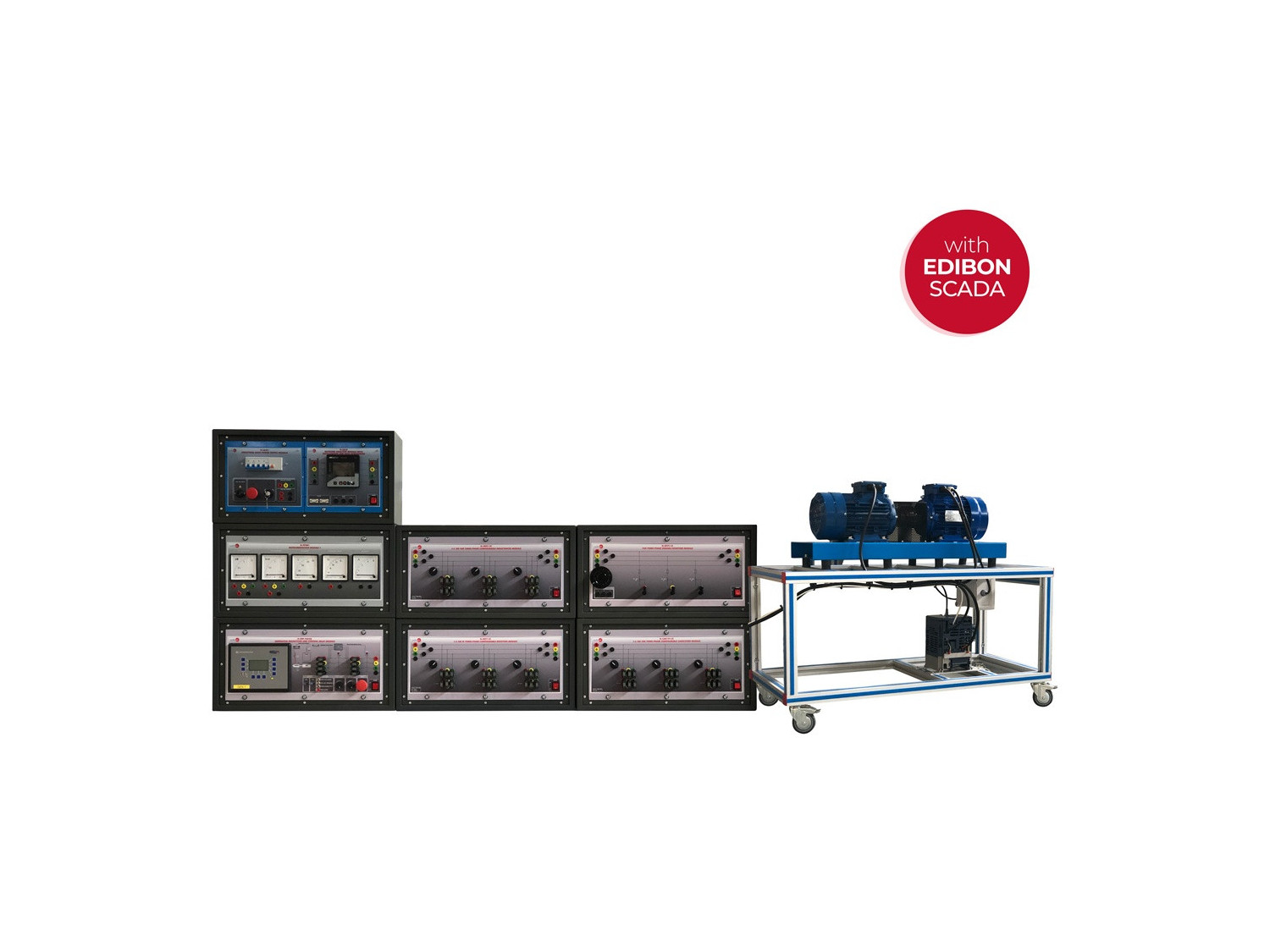

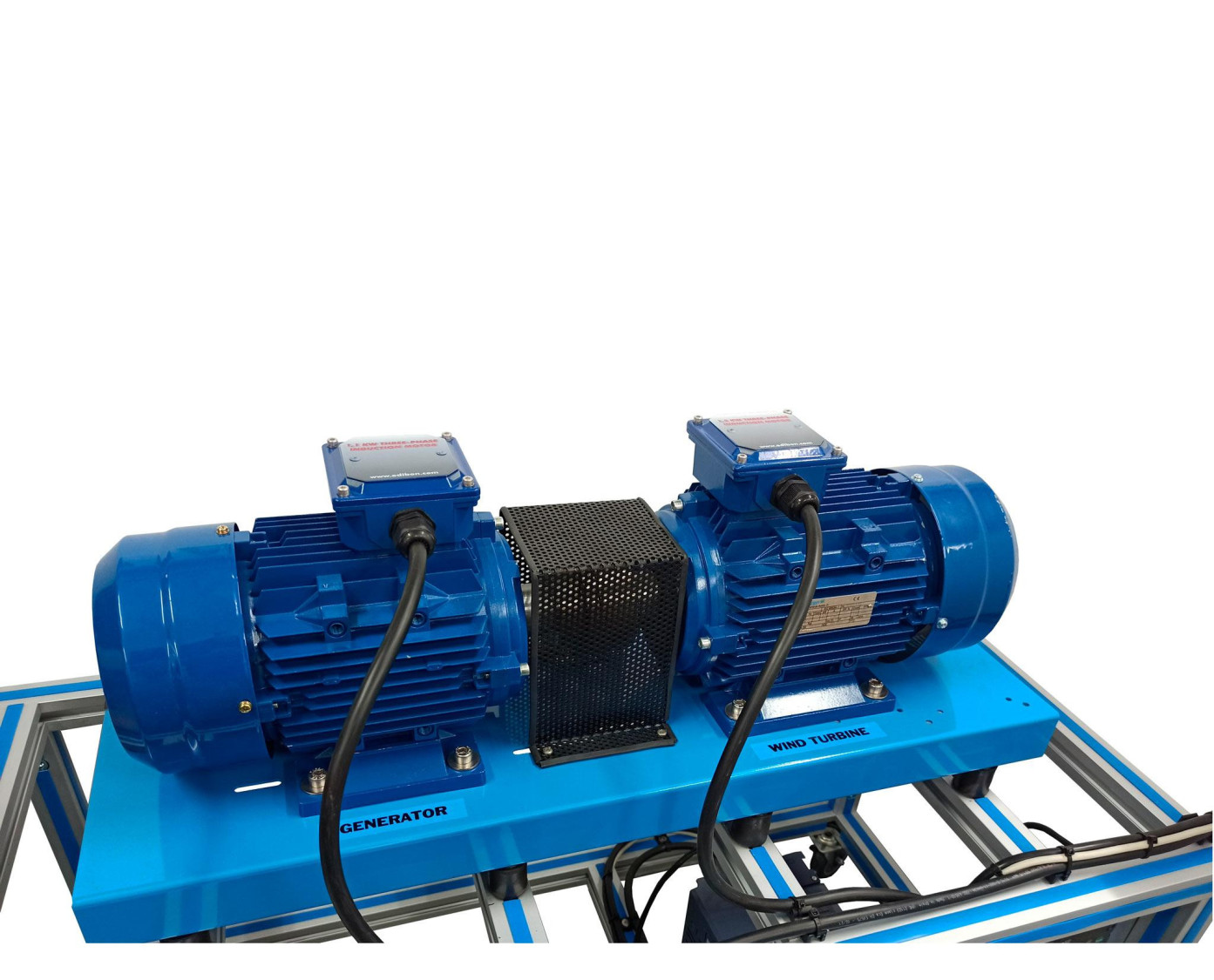

L'application "AEL-WPPIC" permet à l'utilisateur de se familiariser avec le schéma électrique et les caractéristiques de fonctionnement des éoliennes turbines qui utilisent des générateurs triphasés à rotor à cage d'écureuil dans des centrales éoliennes connecté au réseau principal. Pour cela, l'application intègre une induction à cage d'écureuil générateur couplé à un moteur triphasé (turbine), dont la vitesse est contrôlée par un variateur de fréquence. Cette application permet de simuler différentes conditions de vent et la chaîne cinématique d'une éolienne. Il comprend également un module avec un contrôleur de turbine pour le contrôle automatique des paramètres électriques du groupe turbine-alternateur et vitesse, ainsi que pour effectuer le processus de synchronisation automatique du générateur à induction triphasé avec le réseau. Ce module de contrôle est à la fois une protection avancée pour les générateurs et les turbines. Il répond aux normes ANSI concernant les paramètres de protection des alternateurs et des turbines (ANSI 81O, ANSI 81U, ANSI 59, ANSI 27, ANSI 50/51, ANSI 32R/F, ANSI IOP 32, ANSI MOP 32,ANSI 46, asymétrie de tension, défaut à la terre du générateur, rotation de phase, retard du générateur facteur de puissance, entre autres). De plus, il est inclus une batterie de condensateurs triphasés qui générera l'énergie réactive nécessaire pour que le générateur d'induction ne consommez-le du réseau et un analyseur de réseau pour surveiller la production électrique paramètres.

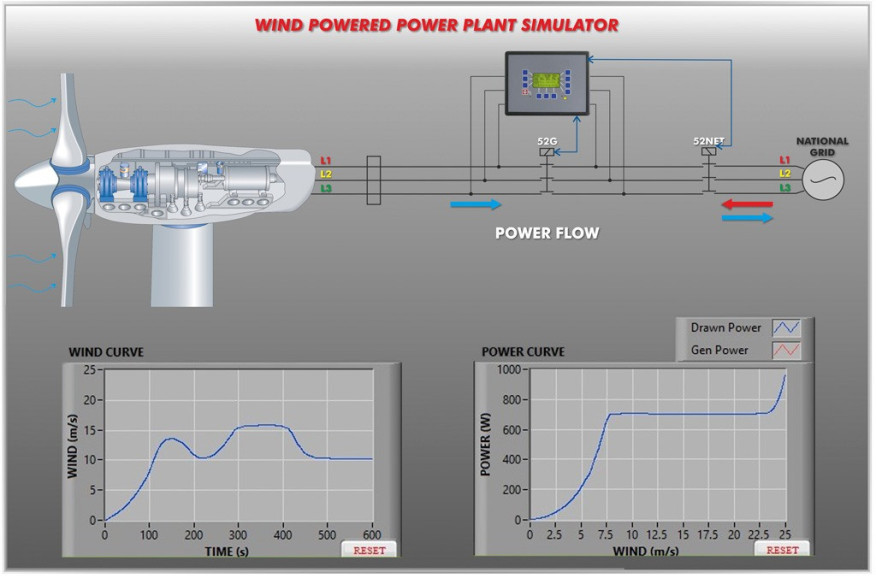

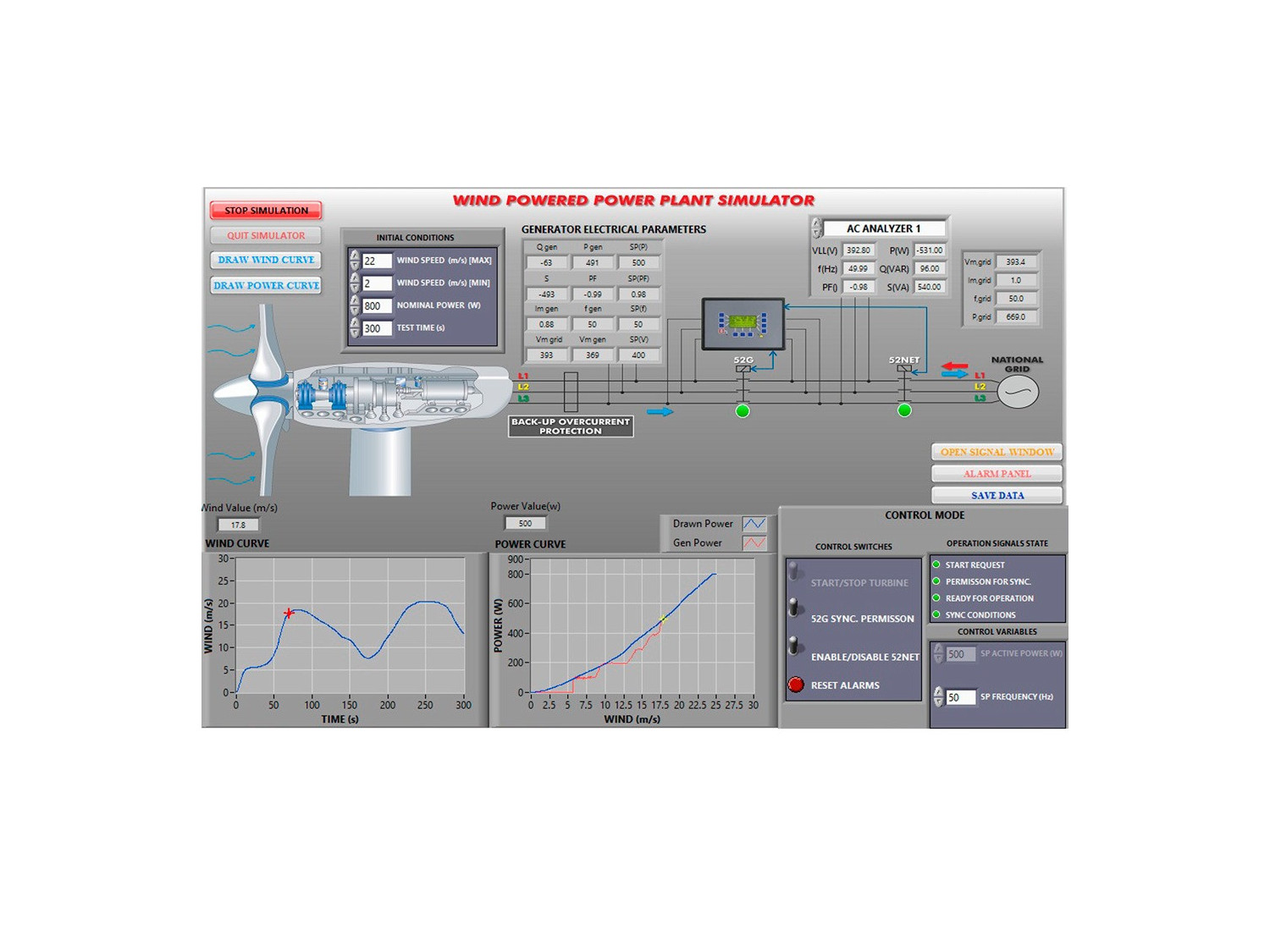

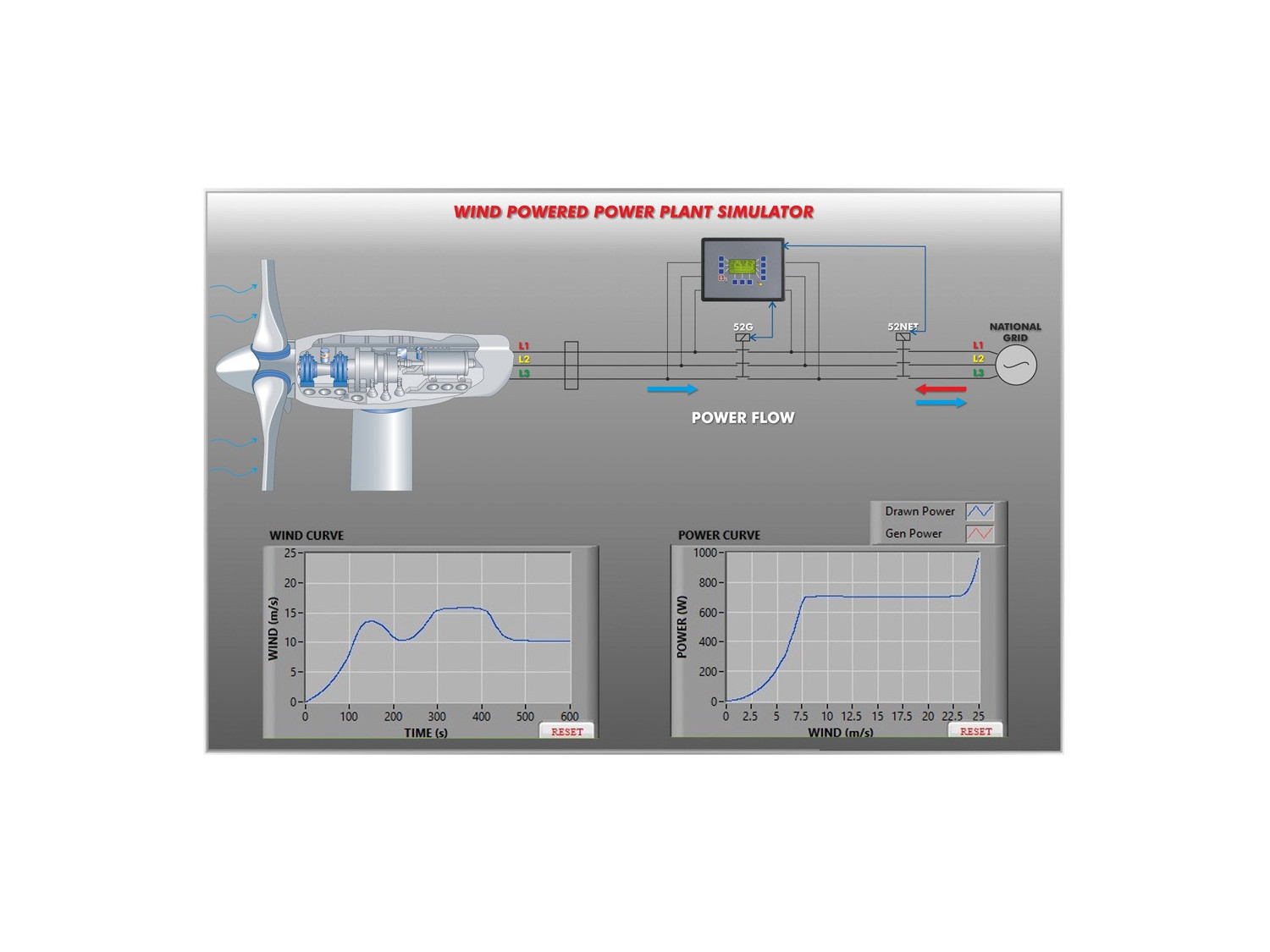

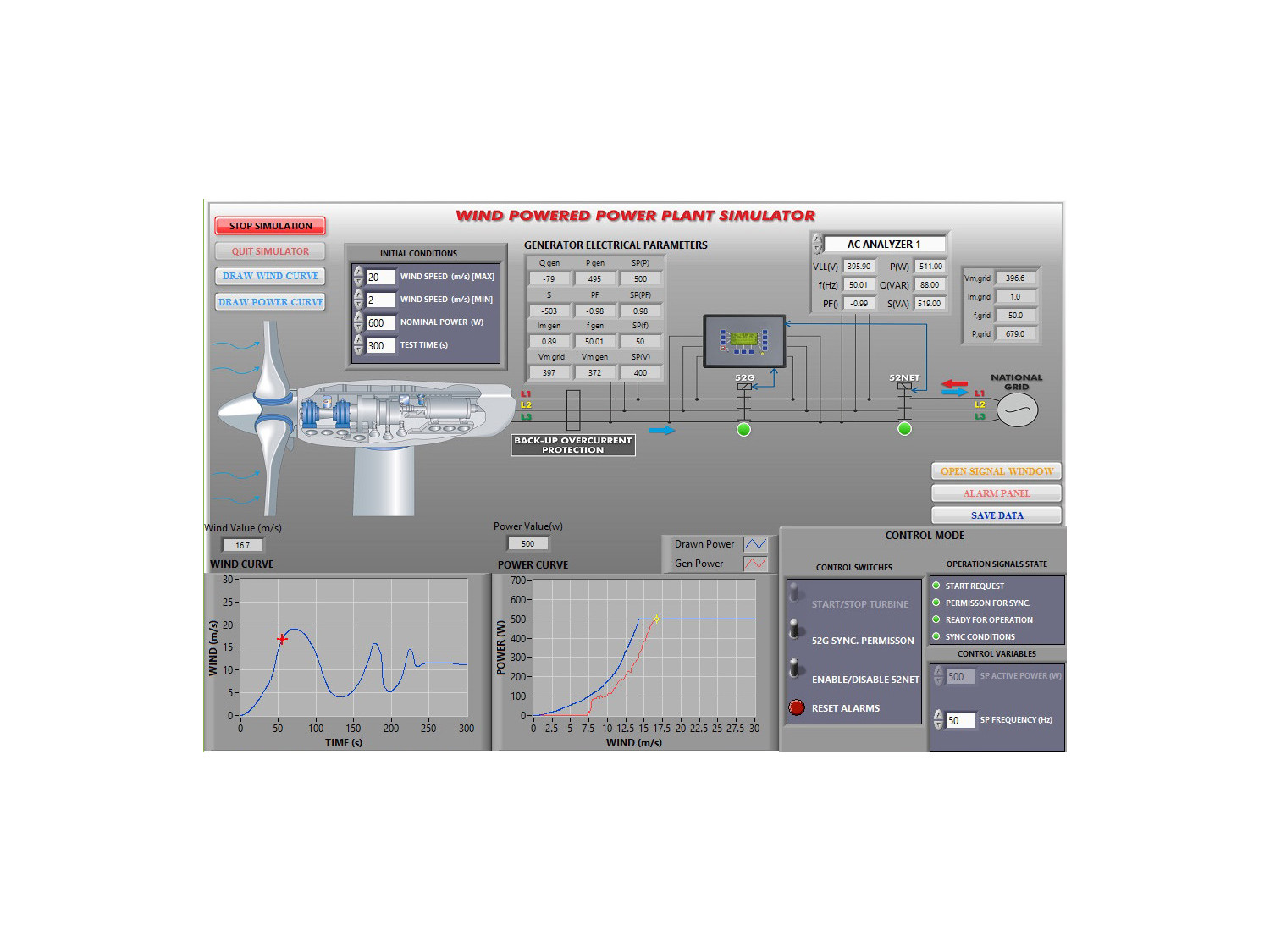

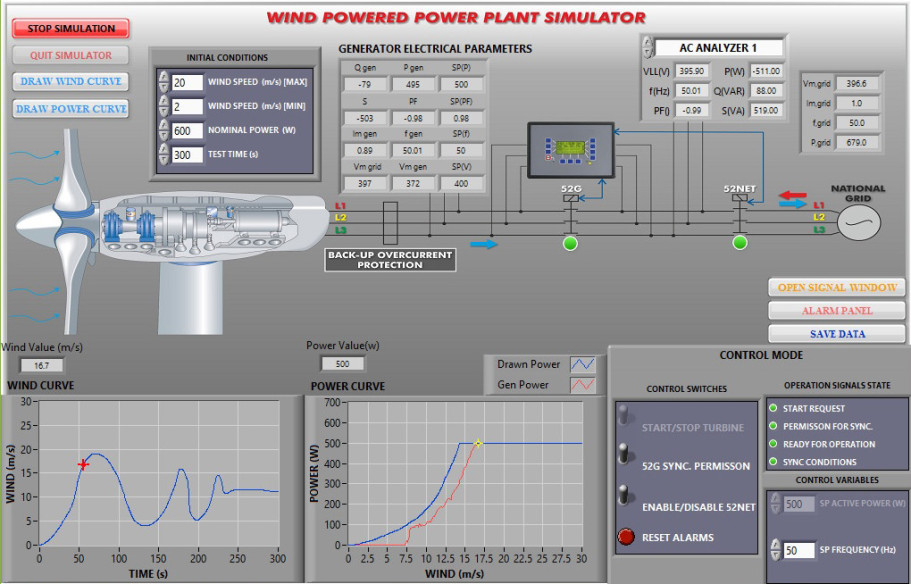

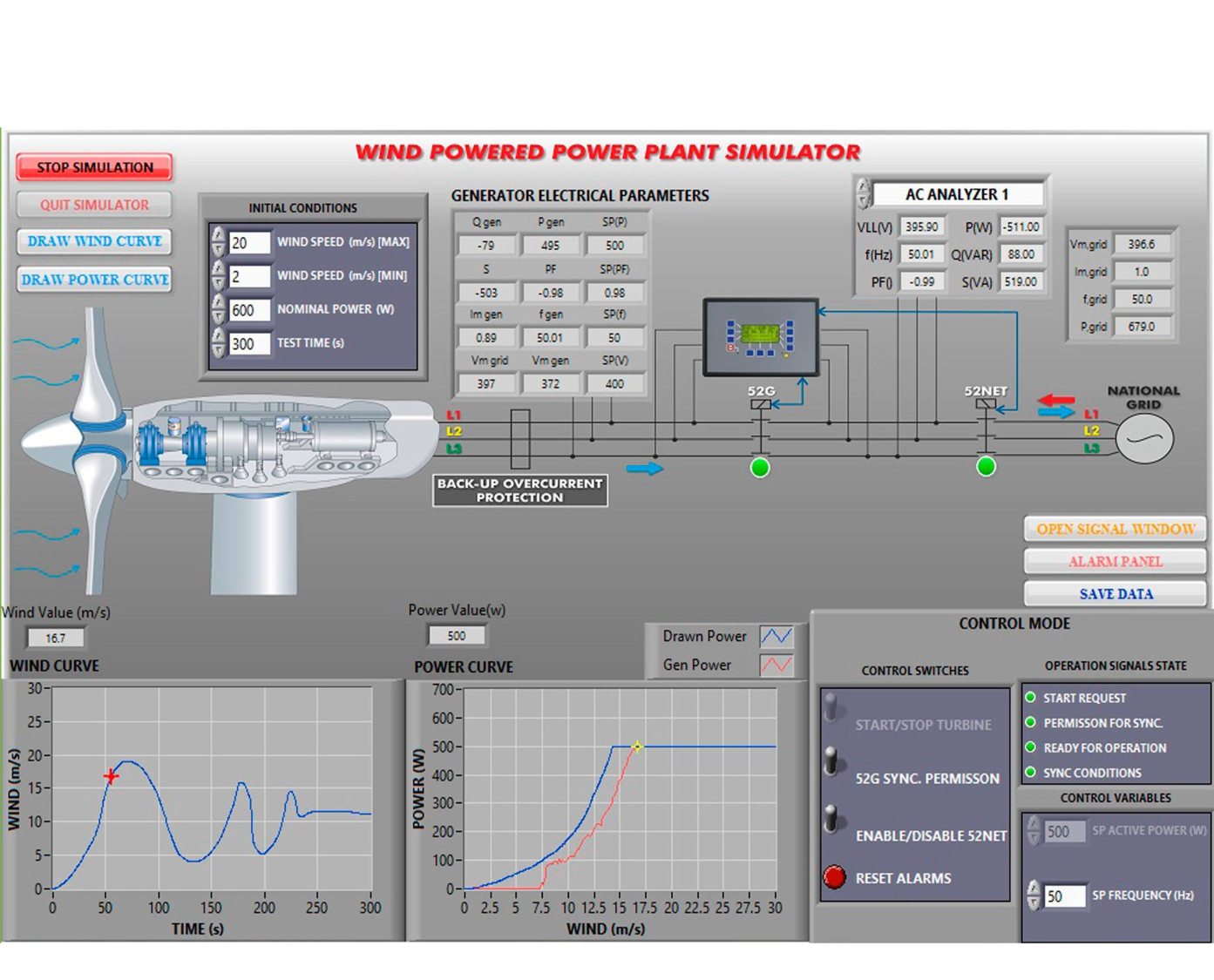

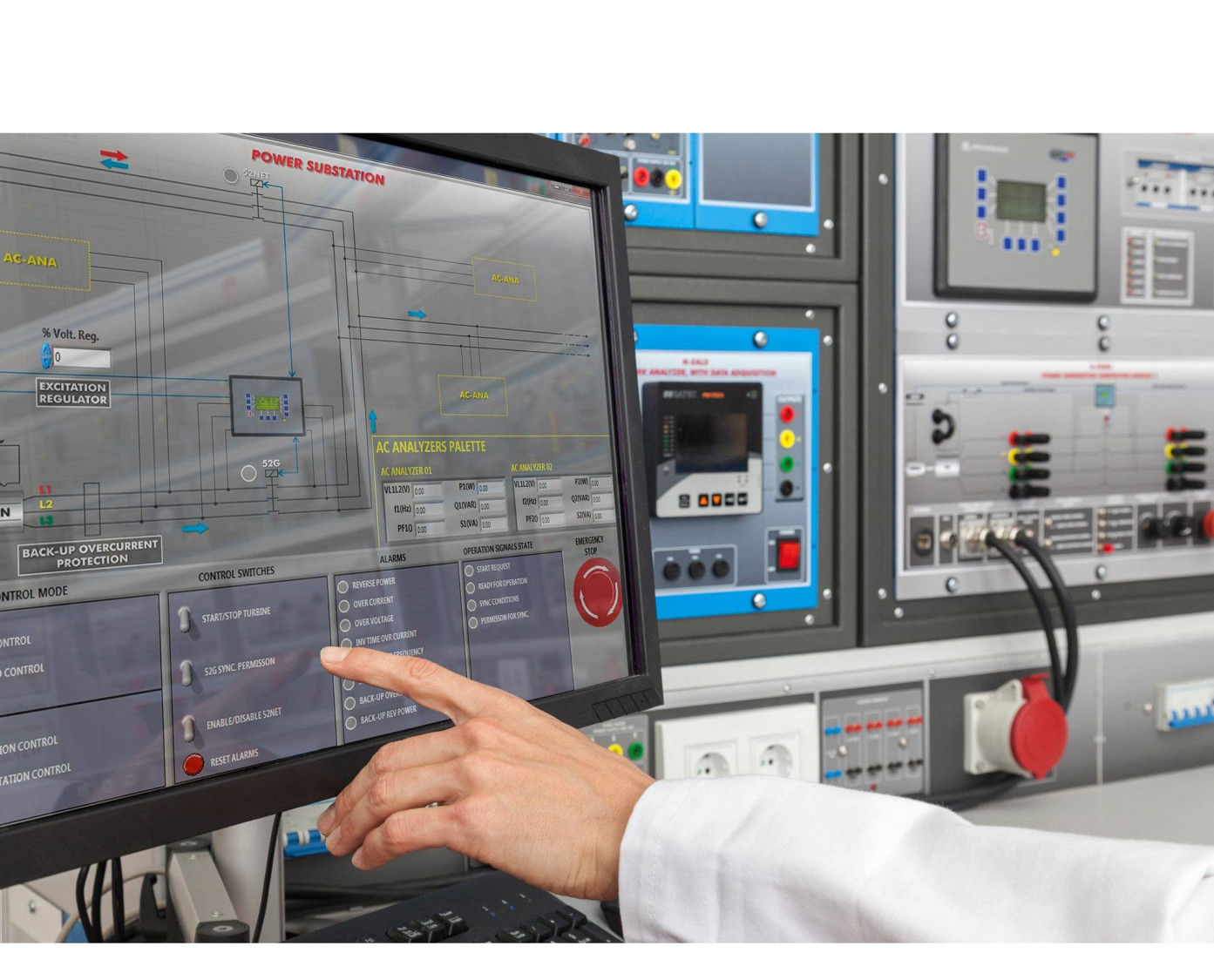

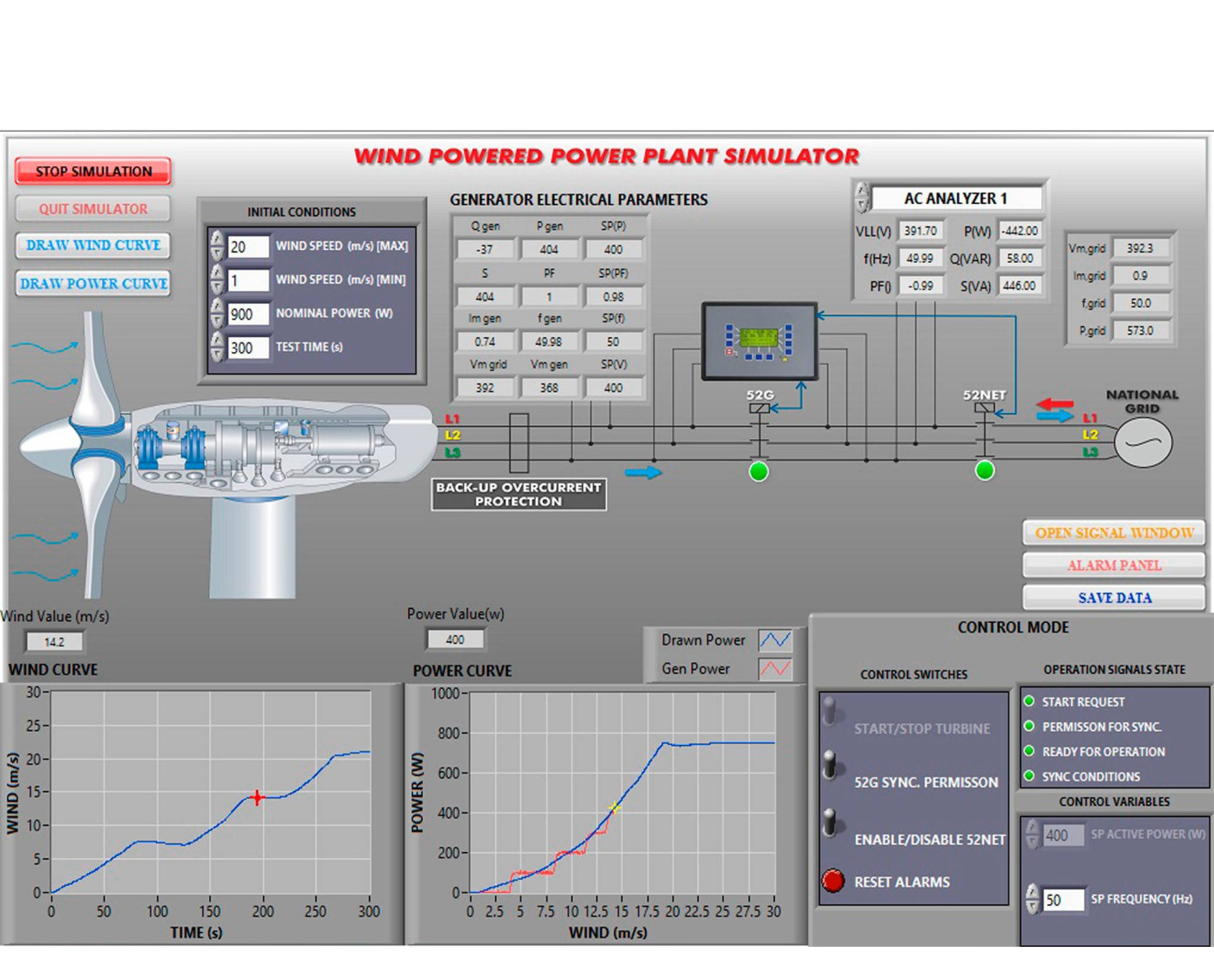

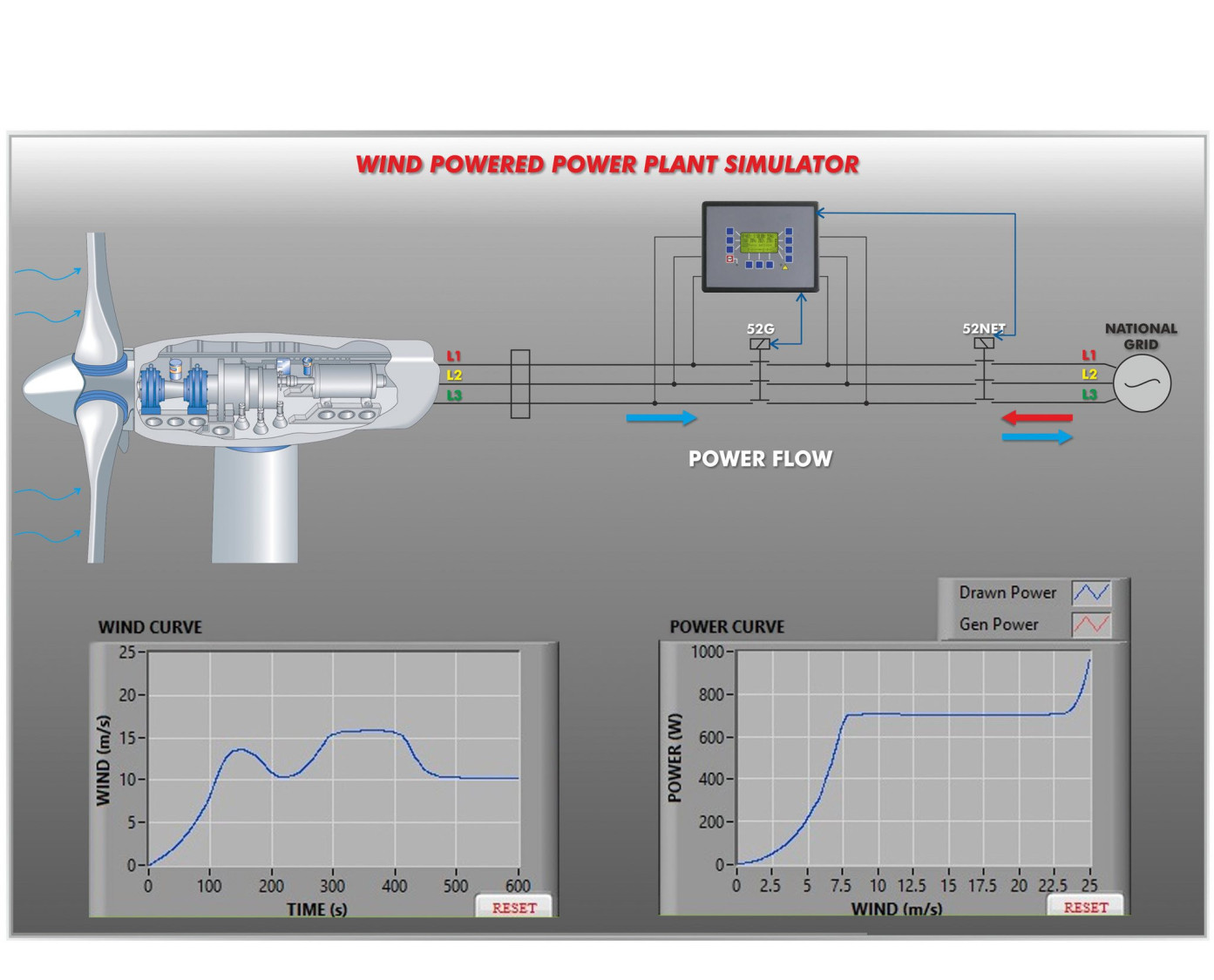

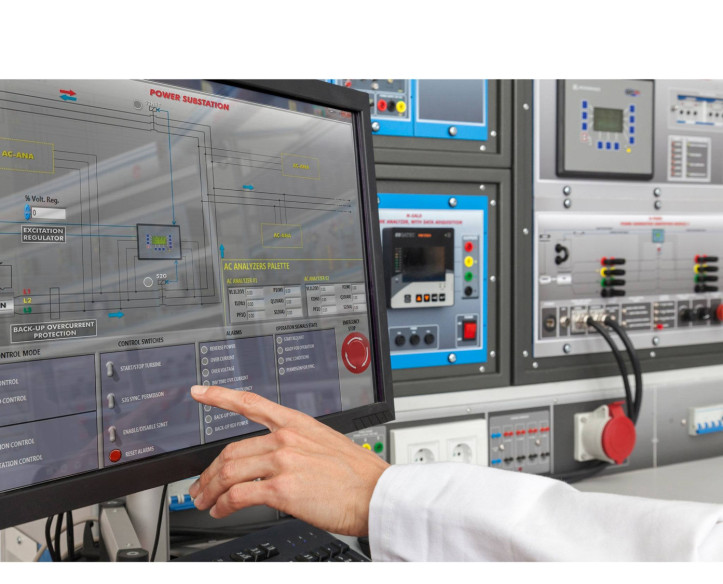

D'autre part, la partie essentielle de cette application est la Simulateur de Centrale d'Énergie Éoliennel, "PSV-WPPP-SOF". Cet outil permet à l'utilisateur d'effectuer à distance le contrôle et des manoeuvres de synchronisation automatique avec le groupe turbo-alternateur et au en même temps pour surveiller toutes les courbes des paramètres électriques du générateur, l'énergie pertes et chutes de tension. De plus, il permet de sauvegarder toutes les données acquises pour regarder et comparer plus tard. Il est possible de voir clairement et avec précision les effets des réactifs compensation de puissance sur les courbes de puissance surveillées, énergie maximale et minimale la demande, les déséquilibres de charge et la variation du facteur de puissance. De plus, le Logiciel "PSV-WPPP-SOF", permet de réaliser la simulation de vent pré-configuré courbes pour une analyse en temps réel ou ultérieure de la réponse de l'alternateur. De cette façon, l'utilisateur pourra obtenir et analyser la vitesse et les courbes de puissance de l'éolienne simulée par rapport aux valeurs pré-configurées, pour une étude approfondie de ce type de centrales éoliennes.

Acquérir plus d'expérience dans l'étude des éoliennes à cage d'écureuil triphasé générateurs, il est recommandé d'acquérir les modules de résistances et d'inductances orienté vers l'étude du fonctionnement en îlot du générateur asynchrone triphasé et la compensation manuelle de la puissance réactive consommée par celui-ci. De plus, le module d'instrumentation analogique pour la mesure des courants électriques les plus pertinents paramètres du générateur (P, Q, V, f) est également recommandé.
