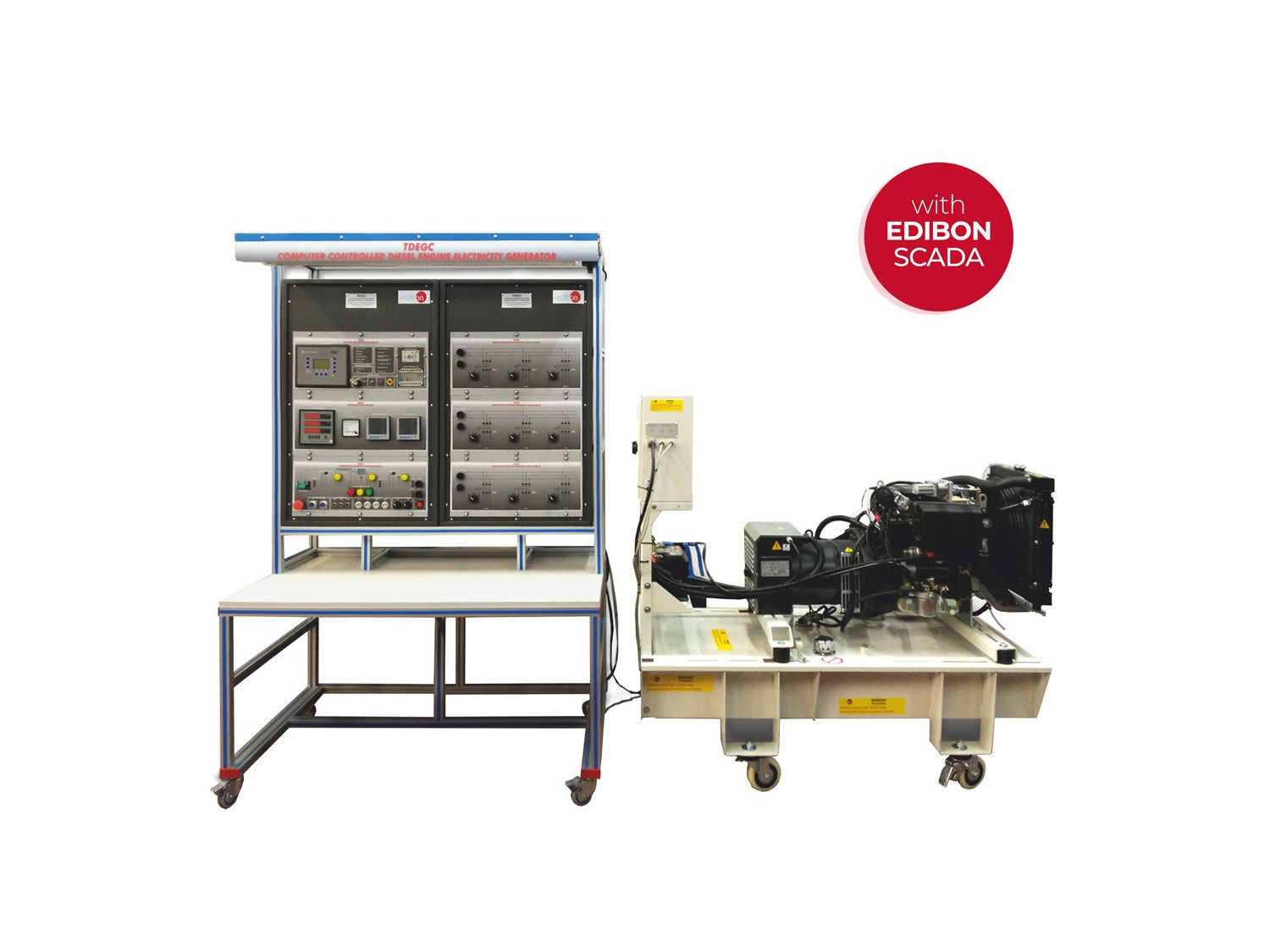

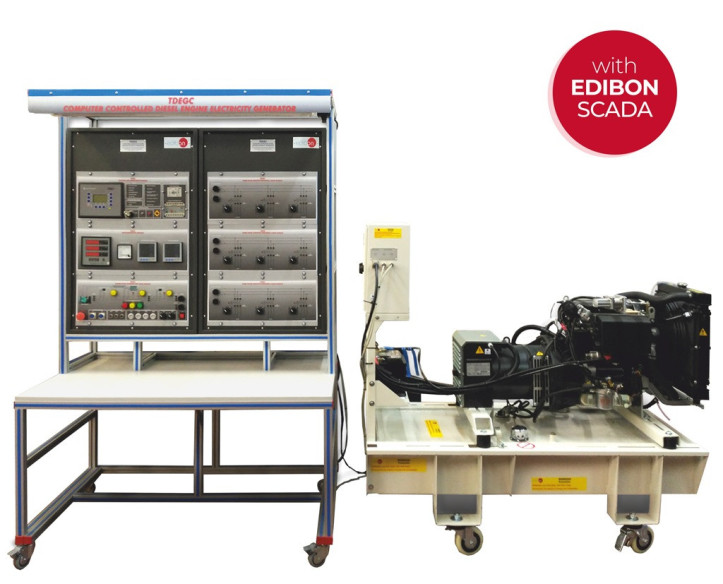

L'Application du Groupe Électrogène Diesel, Contrôlé par Ordinateur (PC), "TDEGC", a été développé par EDIBON pour réaliser des études et des recherches sur le processus de fonctionnement de centrales électriques réelles fonctionnant avec des groupes électrogènes diesel. Cette application se compose de deux parties principales : le groupe moteur-générateur et les panneaux de contrôle, de signalisation et de surveillance où sont intégrés les régulateurs, les contrôleurs, l'instrumentation et l'électronique nécessaires au bon fonctionnement de l'application.

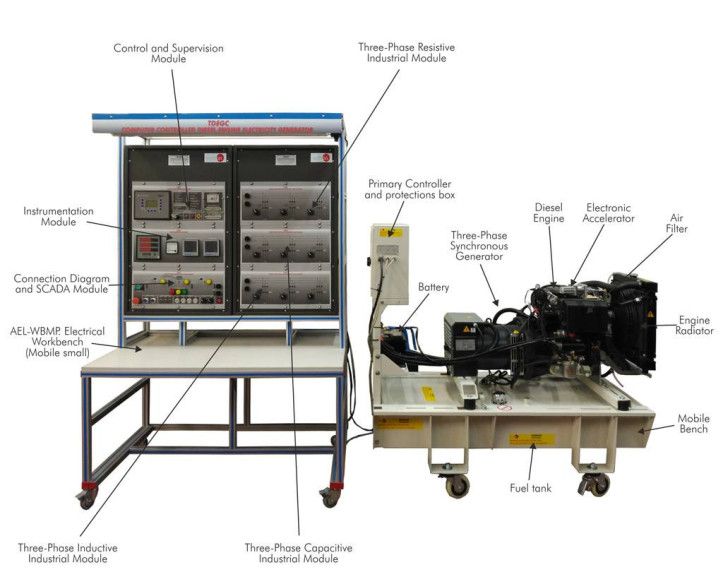

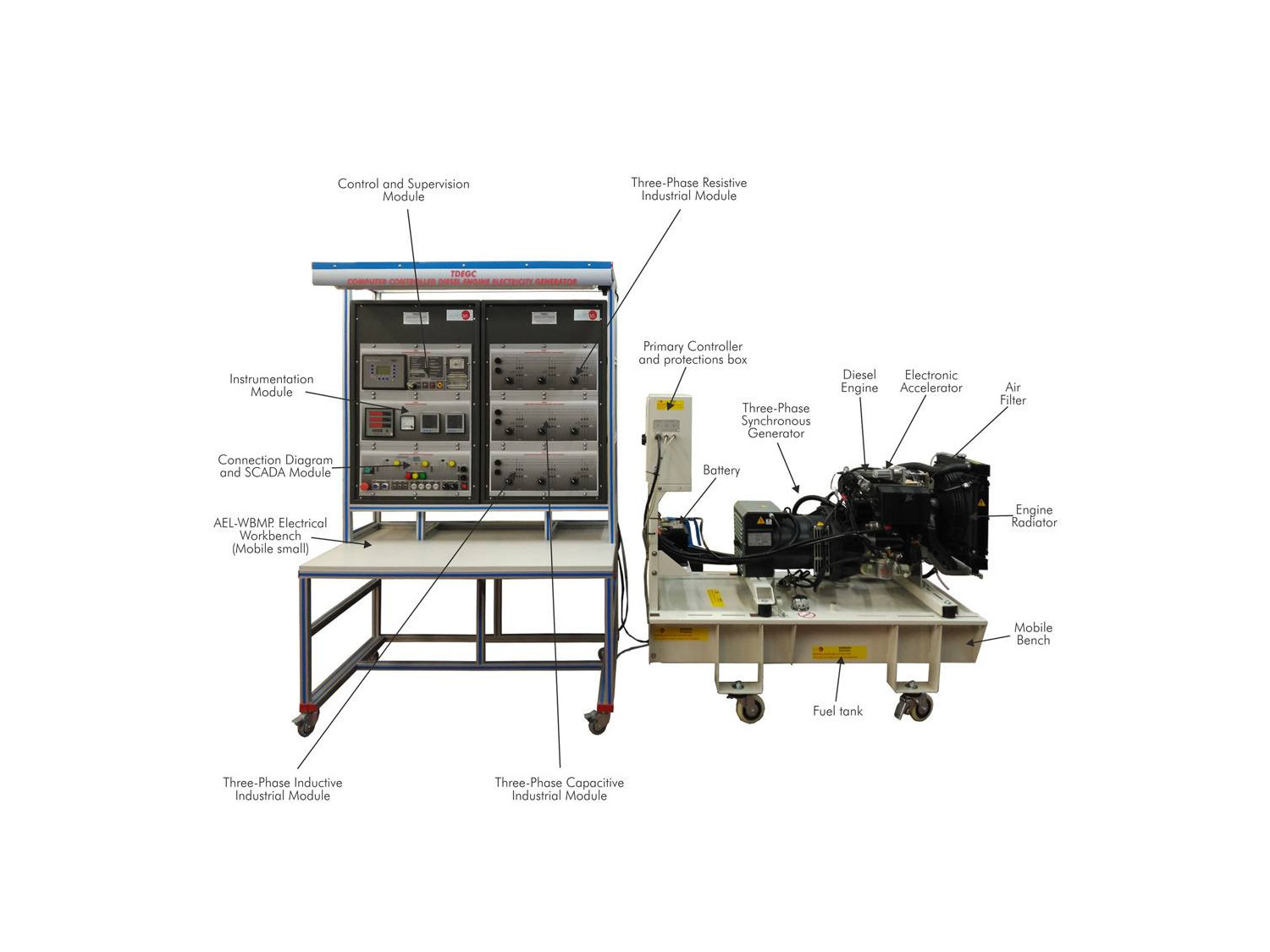

Le groupe moteur-générateur est monté sur une plaque de base qui sert à son tour de réservoir pour le carburant diesel. Tous ses composants sont visibles pour une bonne compréhension du fonctionnement des pièces du groupe. Le filtre à air, le filtre à huile, l'accélérateur linéaire électronique, la batterie de démarrage, ainsi que de nombreux autres éléments qui composent tout groupe moteur-générateur industriel sont clairement visibles.

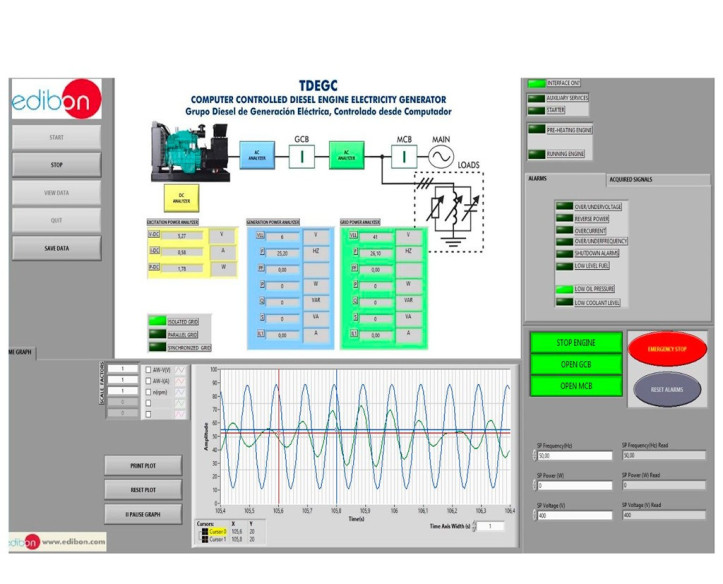

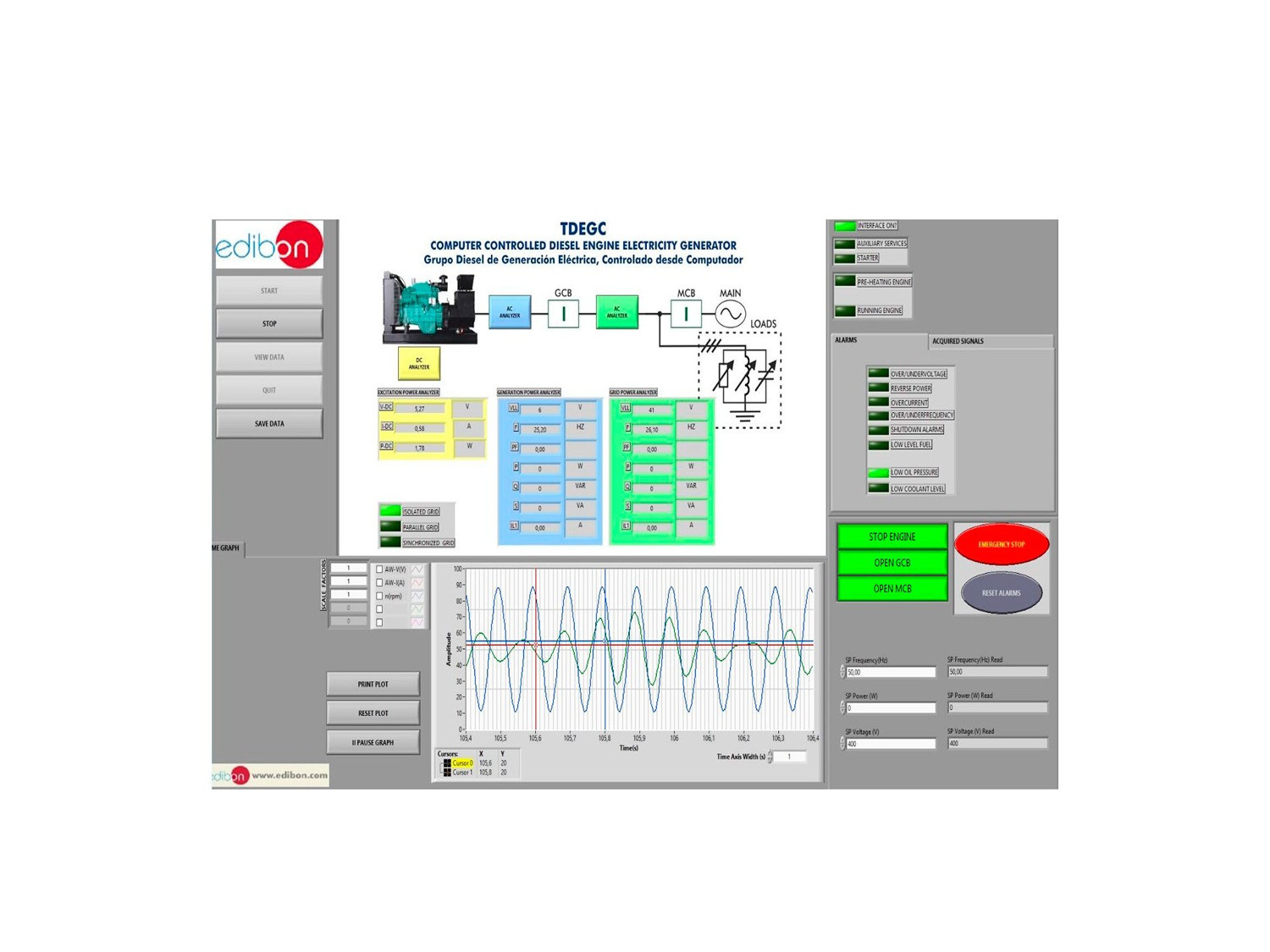

Les panneaux de commande, de signalisation et de contrôle comprennent de véritables dispositifs de contrôle et de supervision du groupe électrogène, tels que le régulateur de fréquence/tension multifonction, qui possède des fonctions telles que la protection contre les surtensions, les sous-tensions, les surfréquences, les sous-fréquences, les inversions de puissance, les surintensités, les déséquilibres de charge, entre autres. Il dispose également d'un synchronoscope numérique intégré pour effectuer les manoeuvres de synchronisation du groupe électrogène avec le réseau électrique. L'application comprend également un Logiciel de Contrôle et d'Acquisition de Données (SCADA) à partir duquel tous les signaux de puissance peuvent être contrôlés et surveillés pour analyser le comportement de la centrale électrique.
De multiples situations peuvent être étudiées avec cette l’équipement. Par exemple, comment un groupe électrogène diesel fonctionnant comme système de secours dans un hôpital réagirait à une panne de courant soudaine, ou une situation où il est nécessaire que le groupe électrogène démarre automatiquement et se synchronise avec un autre réseau électrique pour soutenir la production d'énergie. Ces situations et bien d'autres peuvent être étudiées avec cet équipement et analyser simultanément tous les signaux de puissance et de commande du système.
Comme il y a des pays avec des fréquences de réseau de 50 Hz ou 60 Hz, EDIBON offre deux références différentes selon la fréquence du pays où l'application sera située :
- TDEGC/50. Groupe Diesel de Génération Électrique de 50 Hz, Contrôlé par Ordinateur (PC).
- TDEGC/60. Groupe Diesel de Génération Électrique de 60 Hz, Contrôlé par Ordinateur (PC).
