Description Générale

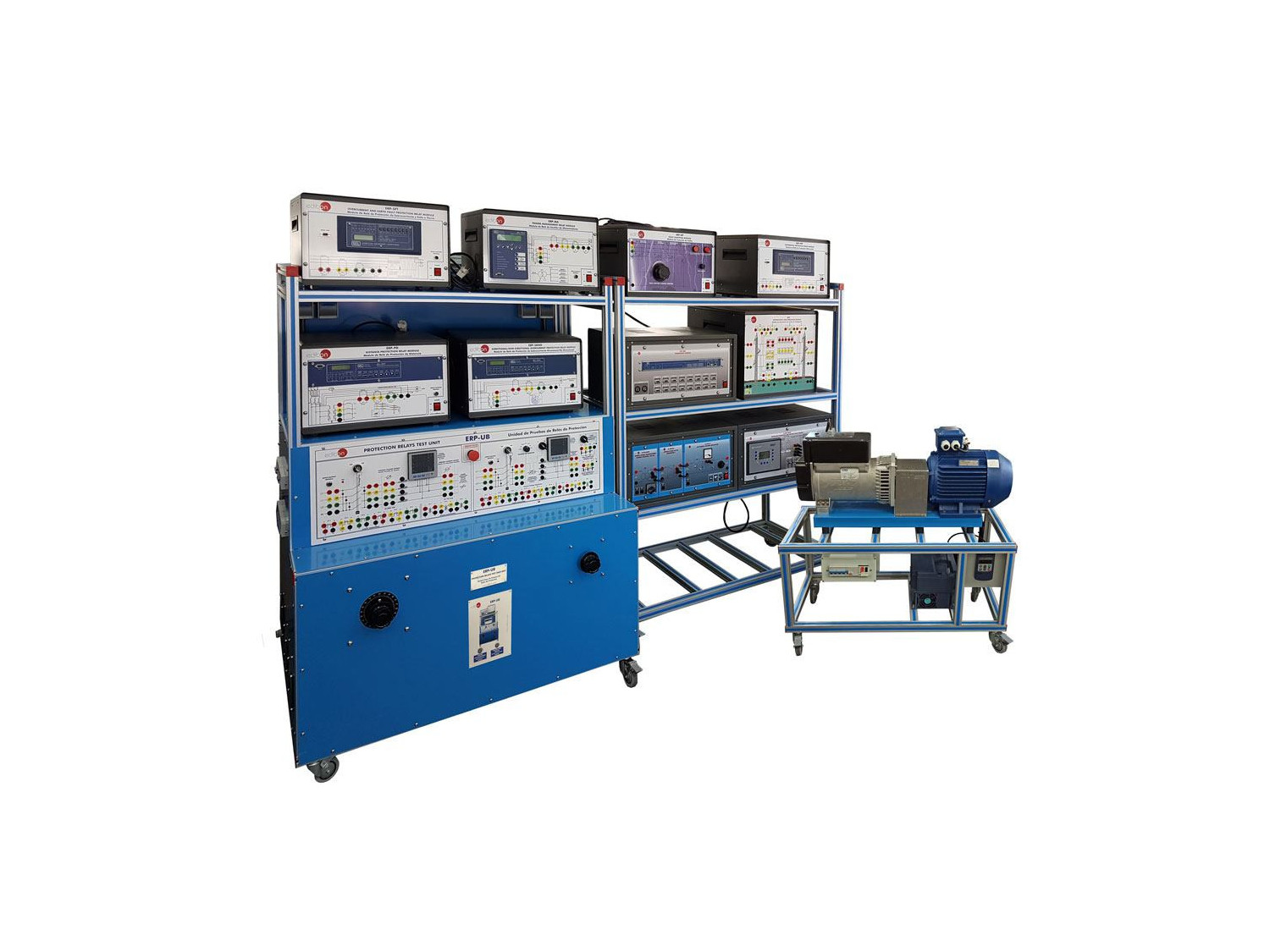

L'Application Relais de Protection, « ERP », est l'une des unités les plus avancées et les plus sûres du marché pour étudier le fonctionnement de la protection relais utilisés dans les sous-stations électriques réelles. Cette unité offre aux étudiants, professeurs et chercheurs les connaissances et l'expérience nécessaires dans le domaine des relais de protection haute tension et de cybersécurité.

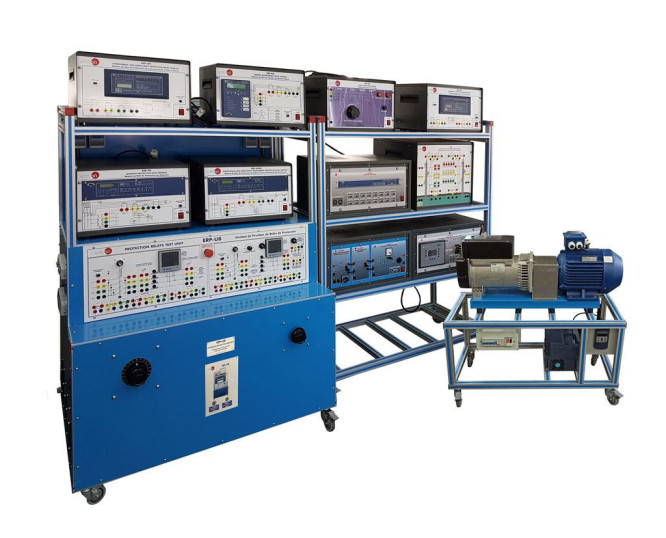

Cette application est composée de l'Unité pour l’Essai de Relais de Protection, « ERP-UB », qui est l'élément principal où les tests électriques et les interconnexions sont réalisés.

  • ERP-UB. L'Unité pour l’Essai de Relais de Protection, « ERP-UB », est construite avec un cadre en aluminium et en acier, préparé pour résister aux tests électriques les plus sévères. Elle dispose également d'un ensemble de protections thermiques et différentielles pour la protection de l'utilisateur et de l'unité.
  • ERP-MF. D'autre part, l’Injection de Défauts, « ERP-MF », conçue par EDIBON, est requise, permettant d'injecter tout type de faute en toute sécurité. Au moyen d'un multi-sélecteur, l'appareil peut être préconfiguré pour injecter les défauts monophasés, biphasés, biterres, triphasés et triphasés à la terre. De plus, il dispose également d'un interrupteur qui permet de sélectionner l'impédance de défaut. La valeur d'impédance peut être ajustée avec un potentiomètre de puissance.
  • ERP-CBM. Enfin, il est important de noter que cette unité est préparée pour étudier les systèmes de cybersécurité. Pour ce faire, il est recommandé d’acquérir l’Application de Cybersécurité, « ERP-CBM », conçue par EDIBON. Aujourd’hui, la cybersécurité est devenue cruciale dans le domaine des systèmes de puissance, car il est essentiel de les protéger non seulement contre d’éventuelles pannes électriques, mais aussi contre la menace croissante d’intrusions de hackers via internet.
  • Relais de Protection. Afin d'étudier en profondeur les systèmes de protection haute tension, il est recommandé d’acquérir au moins un des relais de protection proposés dans ce catalogue:
    • Relais de Protection Différentielle, « ERP-PDF »
    • Relais de Gestion de Départs, « ERP-MA »
    • Relais de Protection de Surintensité Directionnelle/Non Directionnelle, « ERP-SDND »
    • Relais de Protection de Surintensité et Défaut à la Terre, « ERP-SFT »
    • Relais de Protection de Distance, « ERP-PD »
    Les relais de protection, conçus par EDIBON, sont livrés avec un programmateur logiciel pour le réglage de tous les paramètres inhérents à chaque type de relais, tels que les protections 21, 27, 32, 50, 51, 59, 67, 81, 87, etc.
  • ERP-GMGPT. Il est également recommandé d'acquérir le Moteur-Générateur avec des Relais de Protection et Régulation Automatique, « ERP-GMGPT ». Il s'agit d'un système de production d'énergie complet formé d'un moteur électrique et d'un générateur synchrone triphasé à excitation indépendante. Il comprend également un contrôleur d'excitation et de vitesse AVR multifonction qui remplit les fonctions de protection d'une centrale électrique.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

Possibilités pratiques avec le Relais de Protection Différentielle (ERP-PDF) :

  1. Vérification de la fonctionnalité de la protection différentielle.
  2. Protection différentielle du transformateur avec régulation de tension TAP variable.
  3. Protection différentielle de transformateur avec différentes connexions de transformateur.

Possibilités pratiques avec le Relais de Gestion de Départs (ERP-MA) :

  1. Vérification de la fonctionnalité du relais de gestion du feeder.
  2. Élément à maximum de courant de phase du relais de gestion de départ.
  3. Élément de surintensité de terre résiduelle du relais de gestion de départ.
  4. Élément de surtension du relais de gestion de départ.

Possibilités pratiques avec le Relais de Protection de Surintensité Directionnelle/Non Directionnelle (ERP-SDND) :

  1. Vérification de la fonctionnalité de protection directionnelle.
  2. Protection directionnelle avec différentes conditions de circuit de mesure.
  3. Application de la protection directionnelle à la ligne de transmission dans différentes conditions de charge.

Possibilités pratiques avec le Relais de Protection de Surintensité et Défaut à la Terre (ERP-SFT) :

  1. Vérification de la fonctionnalité de protection contre les surintensités.
  2. Vérification des éléments à maximum de courant phase.
  3. Vérification des éléments résiduels de surintensité de terre.

Possibilités pratiques avec le Relais de Protection de Distance (ERP-PD) :

  1. Vérification de la fonctionnalité de protection de distance de ligne.
  2. Protection de distance de ligne avec différentes conditions de circuit de mesure.
  3. Protection de distance de ligne avec différentes conditions de charge de ligne.

Possibilités pratiques avec Application de Cybersécurité (ERP-CBM) :

  1. Accéder au serveur web relais de protection de la cybersécurité.
  2. Création de comptes administrateur.
  3. Configuration du système de cybersécurité de communication hiérarchique entre les relais de protection à l'aide du logiciel ACSelerator.
  4. Création d'utilisateurs, de groupes et d'autorisations.
  5. Configuration des ports de communication du relais de cybersécurité.
  6. Créer des communications entre les différents relais de protection et le relais de cybersécurité.
  7. Création de mots de passe utilisateur avec différents niveaux d'accès.

Possiblilités pratiques avec Moteur-Générateur avec des Relais de Protection et Régulation Automatique (ERP-GMGPT) :

  1. Fonctionnement en îlot avec contrôle automatique du groupe générateur-moteur.
  2. Synchronisation automatique du générateur avec le réseau.
  3. Affichage et contrôle de la courbe de puissance active pendant la synchronisation avec le logiciel "toolkit".
  4. Affichage et contrôle des courbes de puissance active et réactive pendant la synchronisation avec le logiciel "toolkit".

Possibilités pratiques supplémentaires avec le Relais de Protection Différentielle (ERP-PDF) :

  1. Vérification de la protection à maximum de courant instantané de phase pour l’enroulement 1.
  2. Vérification de la protection à maximum de courant à temps indépendant de phase pour l’enroulement 1.
  3. Vérification de la protection à maximum de courant à temps inverse de phase pour l’enroulement 1.
  4. Vérification de la protection à maximum de courant instantané de phase pour l’enroulement 2.
  5. Vérification de la protection à maximum de courant à temps indépendant de phase pour l’enroulement 2.
  6. Vérification de la protection à maximum de courant à temps inverse de phase pour l’enroulement 2.
  7. Vérification de la précision de mesure des transformateurs de courant.
  8. Protection contre les surintensités du transformateur de puissance.
  9. Protection différentielle du jeu de barres du poste de distribution.
  10. Protection différentielle du jeu de barres du poste de transmission.
  11. Analyse des rapports d’événements et de l’interface homme-machine.

Possibilités pratiques supplémentaires avec le Relais de Gestion de Départs (ERP-MA) :

  1. Élément de sous-tension du relais de gestion de départ.
  2. Vérification de la protection à maximum de courant instantané phase.
  3. Vérification de la protection temporisée à maximum de courant phase.
  4. Vérification de l’élément de surintensité résiduelle.
  5. Vérification de l’élément temps résiduel-surintensité.
  6. Vérification de l’élément de surintensité de retour.
  7. Vérification de l’élément de protection contre les surfréquences.
  8. Vérification de l’élément de protection à minimum de fréquence.
  9. Vérification de l’élément de protection du flux de puissance positif (vers l’avant).
  10. Vérification de l’élément de protection du flux de puissance négatif (inverse).
  11. Exemple de protection de départ de distribution.
  12. Exemple de protection de ligne aérienne de transmission.

Possibilités pratiques supplémentaires avec le Relais de Protection de Surintensité Directionnelle/Non Directionnelle (ERP-SDND) :

  1. Protection directionnelle vers l’avant.
  2. Protection directionnelle inverse.
  3. Protection non directionnelle contre les surintensités.
  4. Protection temporisée à maximum de courant résiduel à la terre.
  5. Protection contre les surintensités instantanées de terre résiduelle.
  6. Vérification de la protection contre les sous-tensions du câble.
  7. Vérification de la protection contre les surtensions du câble.
  8. Vérification de l’exactitude des mesures des transformateurs de courant.
  9. Vérification de la précision des mesures des transformateurs de tension.
  10. Protection directionnelle du système de distribution.

Possibilités pratiques supplémentaires avec le Relais de Protection de Surintensité et Défaut à la Terre (ERP-SFT) :

  1. Vérification de la protection à maximum de courant instantané de phase.
  2. Vérification de la protection temporisée à maximum de courant phase.
  3. Vérification de la protection instantanée à maximum de courant du neutre.
  4. Vérification de la protection temporisée à maximum de courant du neutre.
  5. Vérification de la protection à maximum de courant instantané de terre résiduelle.
  6. Vérification de la protection temporisée résiduelle à maximum de courant de terre.
  7. Vérification de la précision de mesure du transformateur de courant.
  8. Protection contre les surintensités du transformateur de puissance.
  9. Protection contre les surintensités de la ligne de transport d'énergie.
  10. Protection contre les surintensités de départ de charge.
  11. Protection contre les surintensités du système de distribution.
  12. Protection contre les surintensités du système de transmission de puissance.

Possibilités pratiques supplémentaires avec le Relais de Protection de Distance (ERP-PD) :

  1. Vérification de l'élément à maximum de courant instantané de phase.
  2. Vérification de l'élément à maximum de courant instantané à la terre.
  3. Vérification de l'élément de protection à maximum de courant de phase.
  4. Vérification de l'élément de protection à maximum de courant temporisé à la terre.
  5. Vérification de la précision de mesure des transformateurs de courant.
  6. Vérification du schéma de connexion des transformateurs de courant.
  7. Vérification de la précision de mesure des transformateurs de tension et schéma de connexion pour la protection de distance.
  8. Estimation des paramètres de la ligne de transmission aérienne pour la protection de distance.
  9. Protection de distance de ligne de transmission aérienne.
  10. Analyse des rapports d'événements de protection à distance.
  11. Interface homme-machine du relais de protection de distance.
  12. Configuration du relais de protection de distance.
  13. Exemple de protection à distance d'un système d'alimentation simple.

Possibilités pratiques supplémentaires avec Application de Cybersécurité (ERP-CBM) :

  1. Réinitialisation du relais de protection pour configurer le système de communication à partir de zéro.
  2. Simulation de cyberattaque.
  3. Création d'une communication cryptée entre le relais de cybersécurité et le relais de protection différentielle.
  4. Création d'une communication cryptée entre le relais de cybersécurité et le relais de protection contre les surintensités.
  5. Création d'une communication cryptée entre le relais de cybersécurité et le relais de protection à distance.
  6. Création d'une communication cryptée entre le relais de cybersécurité et le relais de protection directionnelle.
  7. Création d'une communication cryptée entre le relais de cybersécurité et le relais de gestion du feeder.

Possibilités pratiques supplémentaires avec le Moteur-Générateur avec des Relais de Protection et Régulation Automatique (ERP-GMGPT) :

  1. Fonctionnement du disjoncteur de protection du moteur.
  2. Relais de protection moteur.
  3. Protection par thermistance.
  4. Étude de la protection temporisée contre les surintensités.
  5. Protection de charge déséquilibrée.
  6. Protection contre les retours de puissance.
  7. Protection contre les surtensions et les sous-tensions.
  8. Protection contre les défauts à la terre du stator.
  9. Protection différentielle du générateur (en option avec ERP-PDF).
  10. Protection contre les défauts à la terre du rotor.
Voir plus

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. Plusieurs autres exercices peuvent être réalisés et conçus par l'utilisateur.
