Description Générale

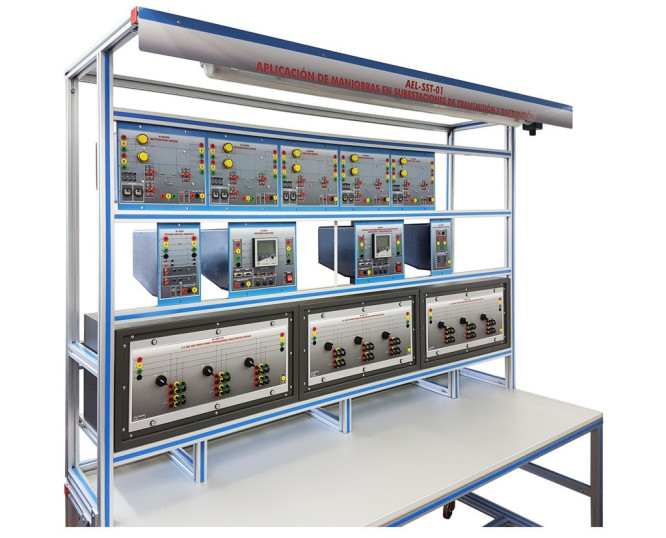

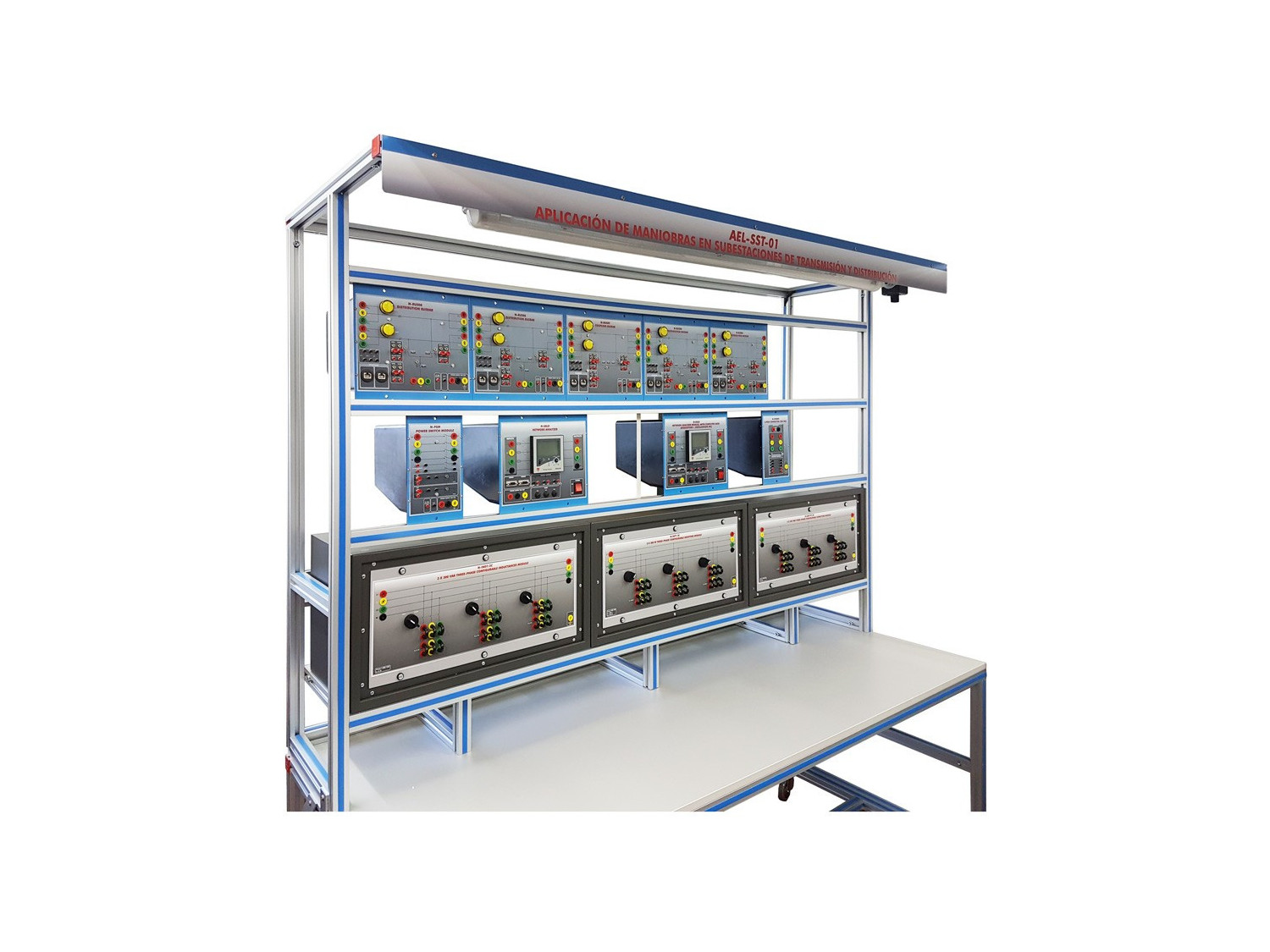

L'Applications de Sous-Station d'Opérations de Base de Commutation de Transmission, "AEL-SST-01", a été conçu par EDIBON étudier les opérations les plus courantes effectuées dans ces sous-stations, telles que le transfert du service électrique de la première barre à la deuxième barre sans interruption de l'alimentation électrique, la distribution à travers deux lignes en parallèle, la mise en marche et l'arrêt des charges, la commande d'un interrupteur-sectionneur logique, etc.

Pour démontrer ces principes de base de fonctionnement, cette application comprend deux types de modules de jeux de barres :

  • Typologie de jeu de barres double. Ces modules sont constitués de deux jeux de barres triphasés avec des bornes d'entrée/sortie pour l'interconnexion avec d'autres modules similaires (feeders). Chaque module à double jeu de barres possède deux sectionneurs connectés à chaque jeu de barres et un disjoncteur. C'est par le biais du disjoncteur que seront alimentés les charges, les générateurs, les lignes électriques, etc. Pour contrôler les ordres d'ouverture/fermeture des sectionneurs et des disjoncteurs, ces modules disposent de boutons-poussoirs (mode de commande local) et d'entrées de signaux numériques (mode de commande à distance).
  • Module de couplage des barres. Ce module se compose d'un commutateur de couplage triphasé entre les barres omnibus et de deux sectionneurs triphasés pour le couplage des deux barres omnibus.

En outre, cette application comprend un analyseur de réseau pour mesurer les tensions en différents points des jeux de barres, les courants de ligne, les flux de puissance dans les différents départs, etc. et un interrupteur triphasé qui peut être commandé manuellement ou à distance pour alimenter ou interrompre le passage du courant.

En outre, une série de modules pour l'étude des défauts électriques est recommandée pour cette application. Ces modules permettent d'injecter des défauts monophasés, biphasés, biphasés à la terre, triphasés et triphasés à la terre. Cela nécessite l'acquisition du module d'injection de défauts, du relais de protection contre les surintensités, du module transformateur de courant et du transformateur d'isolation galvanique.

L'application "AEL-SST-01" est conçue pour être combinée avec les autres applications de production d'énergie d'EDIBON et pour former un système entre eux où les concepts de production, de transmission, de distribution et de consommation d'énergie peuvent être étudiés.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Câblage de base d'un poste à double jeu de barres.
  2. Manoeuvre de couplage à double jeu de barres.
  3. Logique de fonctionnement des disjoncteurs et des sectionneurs dans un poste à double jeu de barres.
  4. Répartition de la charge avec différents départs.
  5. Changement de jeu de barres sans interruption.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

Quelques exercices pratiques avec les éléments supplémentaires recommandés :

  1. Ouverture automatique des disjoncteurs et des sectionneurs à travers un relais de surintensité.
  2. Chute de tension sur la ligne en fonction de la longueur de la ligne.
  3. Chute de tension sur la ligne en fonction du facteur de puissance de la charge.
  4. Pertes de puissance capacitives et inductives sur une ligne.
  5. Compensation du facteur de puissance par banc de condensateurs.

Quelques exercices pratiques avec l'application AEL-BSGC du réseau intelligent et d'autres réseaux intelligents :

  1. Manoeuvre de couplage à distance de double jeu de barres avec SCADA.
  2. Logique d'opération de contrôle à distance avec disjoncteurs et sectionneurs dans les postes de commutation avec SCADA.
  3. Manoeuvre de changement de jeu de barres à distance sans interruption de l'alimentation avec SCADA.
  4. Baisse de tension sur la ligne en fonction de la longueur de la ligne avec SCADA.
  5. Chute de tension sur la ligne en fonction du facteur de puissance de la charge avec SCADA.
  6. Pertes de puissance capacitives et inductives sur une ligne avec SCADA.
  7. Partage de charge avec différents départs avec SCADA.
  8. Opérations de commande à distance de disjoncteurs et de sectionneurs avec SCADA.
  9. Mesures électriques à distance en plusieurs points d'un poste de commutation avec SCADA.
  10. Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.
