BHI Banc Hydrostatiques et Propriétés des Fluides

8.3.- HYDROSTATIQUE
HYDROSTATICS BENCH & FLUID PROPERTIES - BHI

SYSTEMES INNOVANTS

Le Banc Hydrostatiques et Propriétés des Fluides, "BHI", permet d'étudier les principales propriétés et le comportement de ces liquides dans des conditions hydrostatiques, à l'aide de quelques accessoires pour réaliser les différentes expériences.

Voir description générale

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur

Laboratories

11PTC
 Laboratoire pour le Centre de Formation Pétrolière
8TV
 Laboratoire de Mécanique des Fluides pour l'enseignement Technique et Professionnel
8HE
 Laboratoire de Mécanique des Fluides pour l'enseignement Supérieur

NOUVELLES LIÉES

Setting up at ISEC Lisboa
Setting up at ISEC Lisboa
We are sharing with you a new installation that we have carried out at ISEC Lisboa - Instituto Superior de Educação e Ciências. Together with the Engineering & Aeronautics department, our team has installed several units, including: the Computer Controlled Two-Shaft Gas Turbine/Jet Engine;...
Lire plus
NEW Fluid Mechanics Course
NEW Fluid Mechanics Course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course of Fluid Mechanics and learn about #fluids properties. #DiscoverEdibon #Engineering.
Lire plus

Description Générale

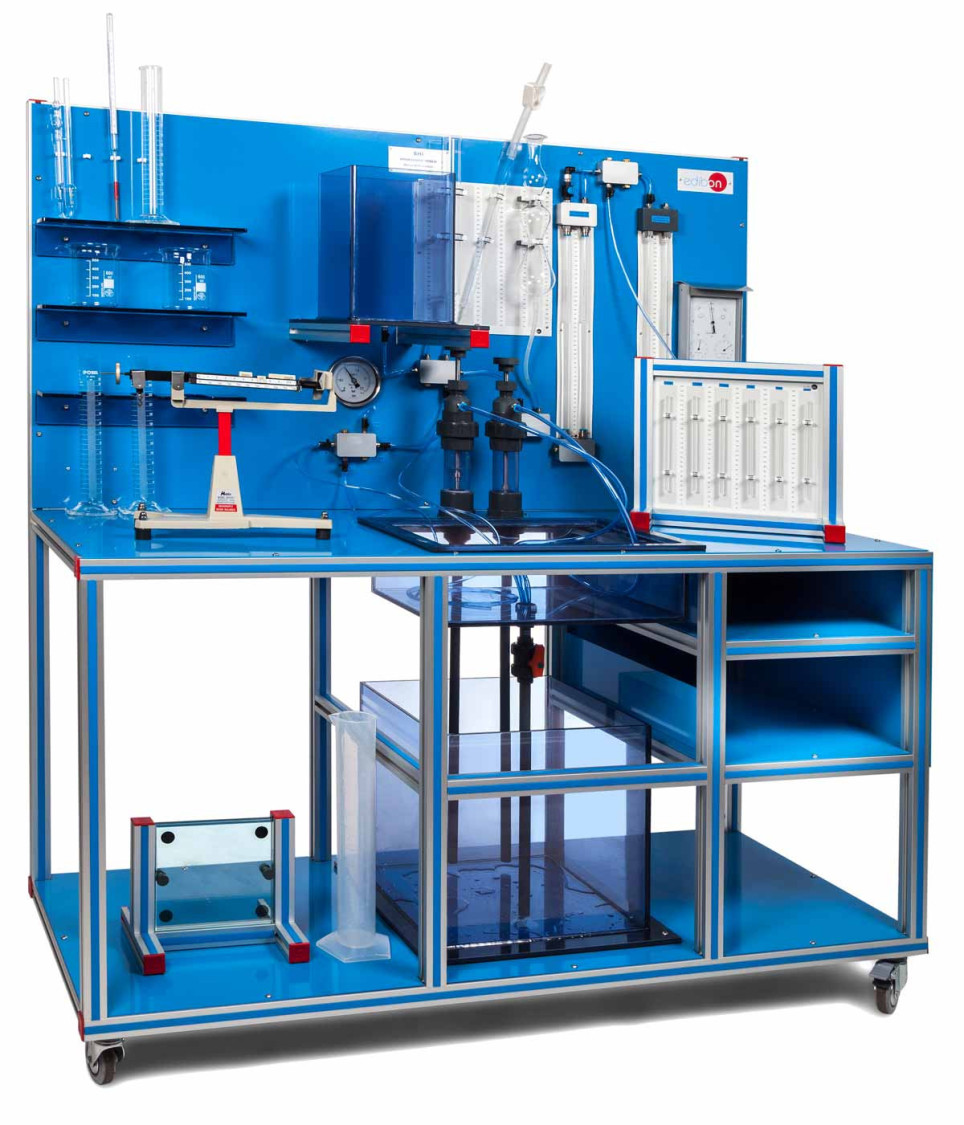

Le Banc Hydrostatiques et Propriétés des Fluides, "BHI", est une unité compacte, mobile et indépendante.

Il y a un réservoir de stockage d'eau, pour travailler en système fermé, au fond du banc. L'eau est distribuée par des pompes manuelles de ce réservoir à deux réservoirs supérieurs, qui sont connectés à différents accessoires et éléments de mesure pour son étude. Toute l'eau excédentaire est renvoyée vers le réservoir de stockage par un drain.

Avec ces connexions et les éléments inclus, le Banc Hydrostatiques et Propriétés des Fluides, "BHI", conçu par EDIBON, permet la réalisation d'expériences liées à certains domaines de l'hydrostatique, comme la mesure de la pression au sol, l'étude de l'effet capillaire, l'étude de la flottabilité, la mesure de la tension superficielle, la détermination de la hauteur métacentrique, la mesure de la pression hydrostatique, etc.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Mesures de la densité et de la gravité spécifique.
  2. Mesure de la viscosité.
  3. Observation de l'effet de capillarité.
  4. Mesure de l'élévation de la capillarité.
  5. Surface libre d'un liquide statique.
  6. Effet d'un liquide sur une surface libre.
  7. Mesure des niveaux de liquide.
  8. Centre de pression dans une surface lisse.
  9. Centre de pressions pour l'immersion partielle.
  10. Centre des pressions pour une immersion totale.
  11. Etalonnage d'un manomètre de Bourdon.
  12. Détermination de la courbe d'hystérésis.
  13. Utilisation d'un manomètre à eau.
  14. Utilisation d'un manomètre à air.
  15. Utilisation d'un manomètre en U pour la détermination de la pression différentielle.
  16. Le principe d'Arquimède.
  17. Détermination de la hauteur métacentrique.
  18. Etude de la stabilité d'un corps flottant. Déplacements angulaires.
  19. Etude de la stabilité d'un corps flottant. Différentes positions du centre de gravité.
  20. Exploitation et comparaison des résultats obtenus avec différents instruments de mesure.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. Tableau de la pression atmosphérique en fonction de l'altitude.
  2. Mode d'emploi de l'échelle d'Archimède.

ÉLÉMENTS INCLUS
