CFG Canaux d’Ecoulement des Fluides

8.5.- CANAUX HYDRAULIQUES
FLOW CHANNELS - CFG

SYSTEMES INNOVANTS

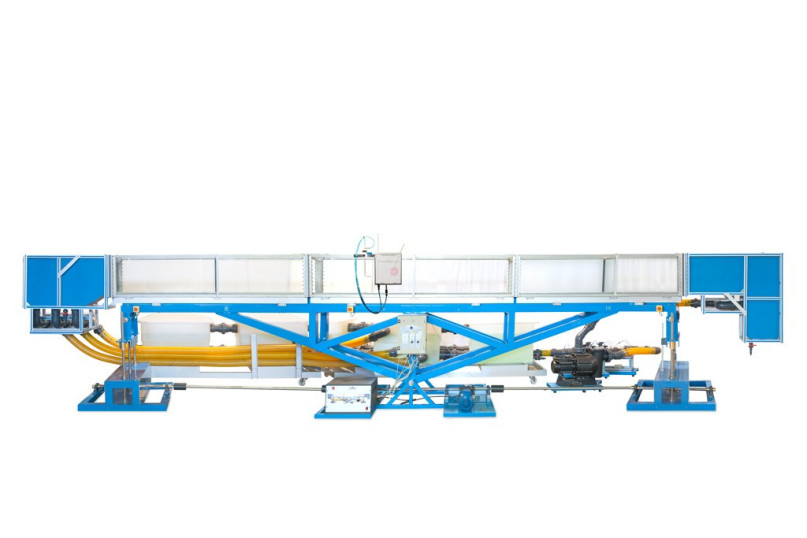

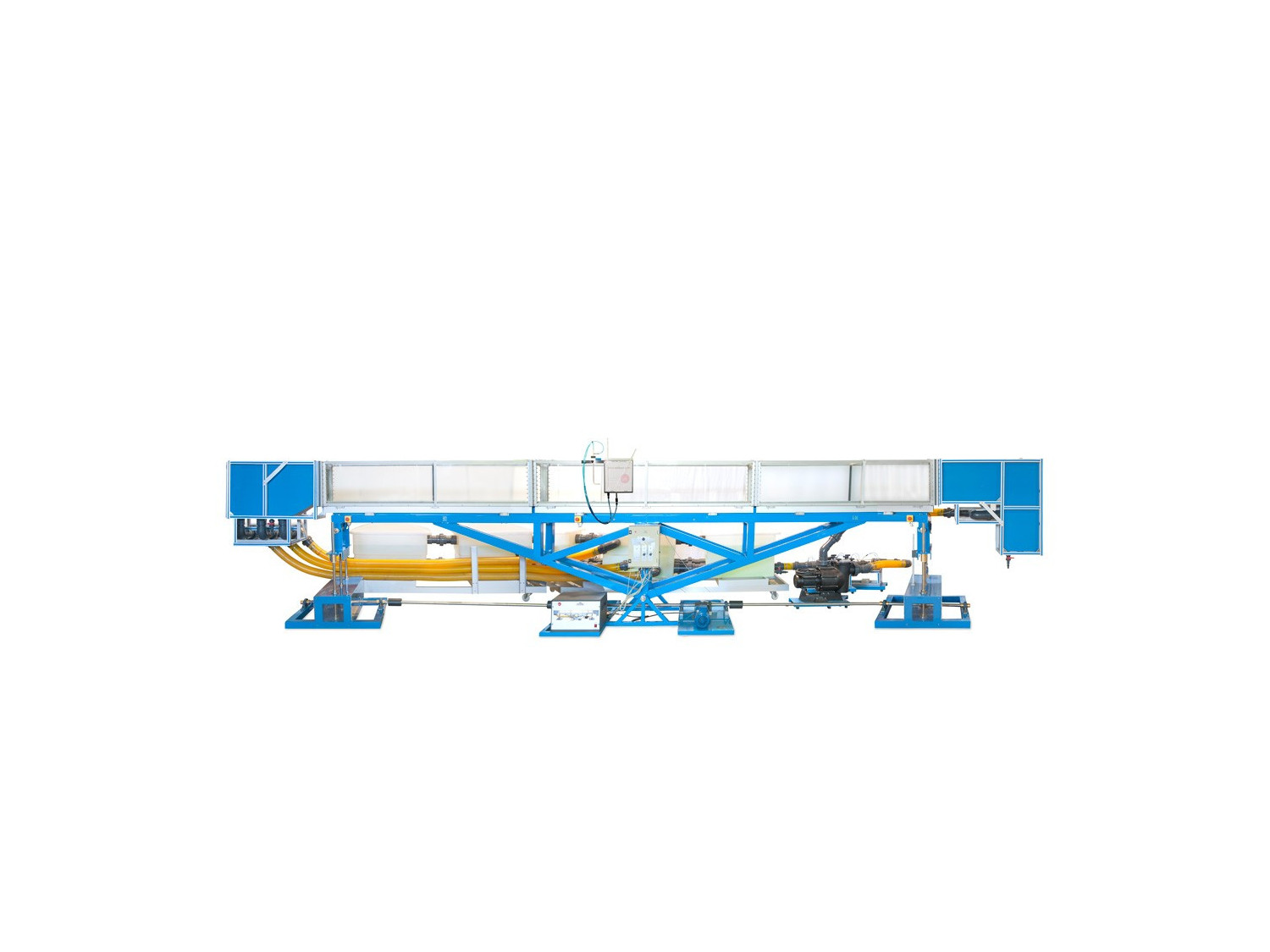

Les Canaux d’Écoulement, "CFG", sont des canaux hydrodynamiques permettant d’effectuer de nombreux tests hydrauliques.

Voir description générale

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur
ELK

Kit de Développement Logiciel EDIBON, Optimisé par NI LabVIEW™

NOUVELLES LIÉES

EDIBON et son engagement envers les compétences européennes
EDIBON et son engagement envers les compétences européennes
Chez EDIBON, nous sommes engagés à renforcer les compétences comme pilier stratégique pour la compétitivité et le bien-être social de l'Union européenne. Une formation adéquate renforce non seulement l'économie, mais permet également aux individus de participer pleinement à la société et à la...
Lire plus
NEW Fluid Mechanics Course
NEW Fluid Mechanics Course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course of Fluid Mechanics and learn about #fluids properties. #DiscoverEdibon #Engineering.
Lire plus

Description Générale

Canaliseur composé d’un groupe de pièces modulaires de 2,5 m de long. Chaque pièce rectangulaire de sections différentes avec des parois transparentes de 10 mm d’épaisseur est réalisée de manière à garantir une section uniforme le long du canal. Toutes les sections sont en verre trempé, en acier inoxydable et en aluminium anodisé, garantissant la résistance à la corrosion. Le processus d’alignement et les testeurs de niveau garantissent un alignement parfait de l’unité assemblée parfaitement étanche.

L’ensemble est doté de portes d’entrée et de sortie permettant d’effectuer différentes expériences et d’interrupteurs de niveau de sécurité qui empêchent l’eau de dépasser le niveau maximum.

Structure métallique robuste en acier soudé pour faciliter l’assemblage des profilés. Il permet d’ajuster l’inclinaison de -0,5 % à 2,5 %.

Réservoir d’admission en fibre de verre avec robinet de vidange et détecteur de niveau d’eau de sécurité.

Réservoir de réception en fibre de verre avec robinet de vidange et détecteur de niveau d’eau de sécurité.

Réservoirs de stockage pour l’eau de recirculation. Les réservoirs ont un couvercle et un robinet de vidange au fond, capacité : 1200 l.

Pompe motrice à vitesse variable. La puissance de la pompe varie en fonction de la version du canal de 140 m³/h, 4 kW jusqu’à 480 m³/h, 12 kW.

La vitesse de l’eau dans le canal peut être contrôlée de 0 m / s au débit maximum fourni par la pompe.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Mesure du niveau et de la vitesse de l’eau le long du canal.
  2. Mesure du débit à l’aide de déversoirs à paroi minces.
  3. Mesure du débit à travers les changements dans la section du canal.
  4. Mesure du débit à l’aide du canal Venturi.
  5. Contrôle du débit à l’aide de grilles.
  6. Contrôle de niveau à l’aide de siphons.
  7. Déversoirs de débordement trop-plein.
  8. Débit entre les piliers d’un pont.
  9. Connexion d’un canal à un ponceau.
  10. Caractérisation du saut hydraulique.
  11. Profils de la surface libre.
  12. Calcul du coefficient d’effectif pour les canaux avec sédimentation.
  13. Comparaison du coefficient de décharge dans les grilles avec ou sans sédimentation.
  14. Simulation de l’effet des piliers d’un pont dans un canal avec des sédiments.
  15. Étude des turbulences avec utilisation d’encre.
  16. Visualisation des transitions des sédiments sur le lit lorsque des décharges abruptes sont générées.
  17. Dépendance de la forme des sédiments sur la variation du débit.
  18. Étude des mécanismes de transport et de sédimentation des sédiments.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. Études sur les courants et les états d’inondations torrentielles.
  2. Mesure des niveaux d’eau.
  3. Processus de décharge dans un déversoir submersible.
  4. Chute de pression dans les canaux ouverts.
  5. Opération et étude d’un siphon.
  6. Débit et coefficient de décharge du siphon.
  7. Débit dans les tuyaux.
  8. Comparaison entre débordement et siphon.
  9. Étude de l’amplitude du saut hydraulique.
  10. Génération de différents états d’écoulement à l’aide d’un barrage sous-marin.
  11. Étude des processus de décharge sous un déversoir réglable:
  • Étude des changements alternés lors de la sortie.
  1. Relation entre le niveau de remous et le niveau de décharge.
  2. Étude de décharge sous une porte radiale:
  • Étude des changements alternés lors de la sortie.
  1. Pression hydrostatique sur un déversoir.
  2. Étude des vagues.
  3. Comportement des structures en conditions de houle (mer agitée).
  4. Application et compréhension de la formule de Manning.
  5. Étude des écoulements sous-critiques et supercritiques.
  6. Apprendre à appliquer les équations de force, de moment et d’énergie dans des situations typiques.
  7. Étude de la transition du courant au courant accéléré.
  8. Calcul du débit d’eau.
  9. Utilisation du limnimètre.
