CFGC Canaux d’Ecoulement des Fluides, Contrôlés par Ordinateur (PC)

8.5.- CANAUX HYDRAULIQUES
COMPUTER CONTROLLED FLOW CHANNELS - CFGC

Unité: CFGC. Canaux d´Fluides, Contrôlés par Ordinateur (PC)

COMPUTER CONTROLLED FLOW CHANNELS - CFGC

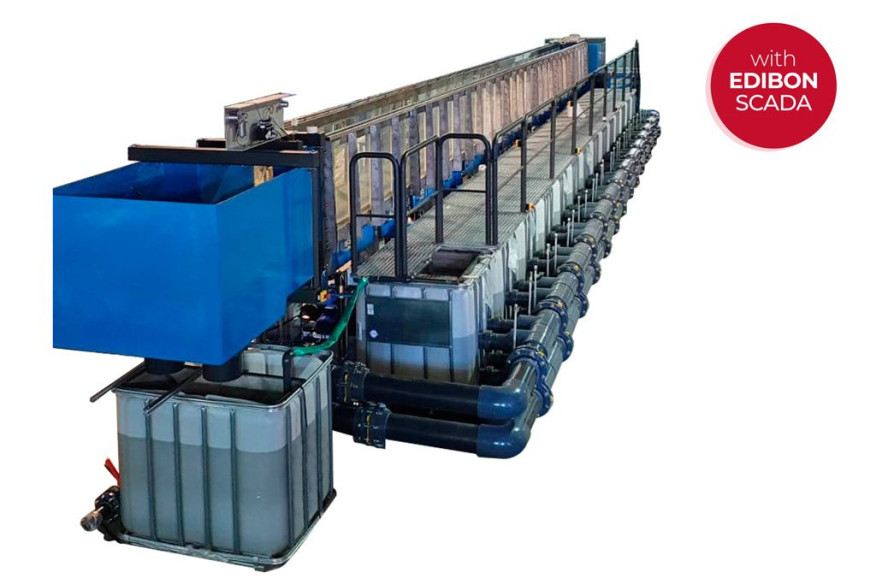

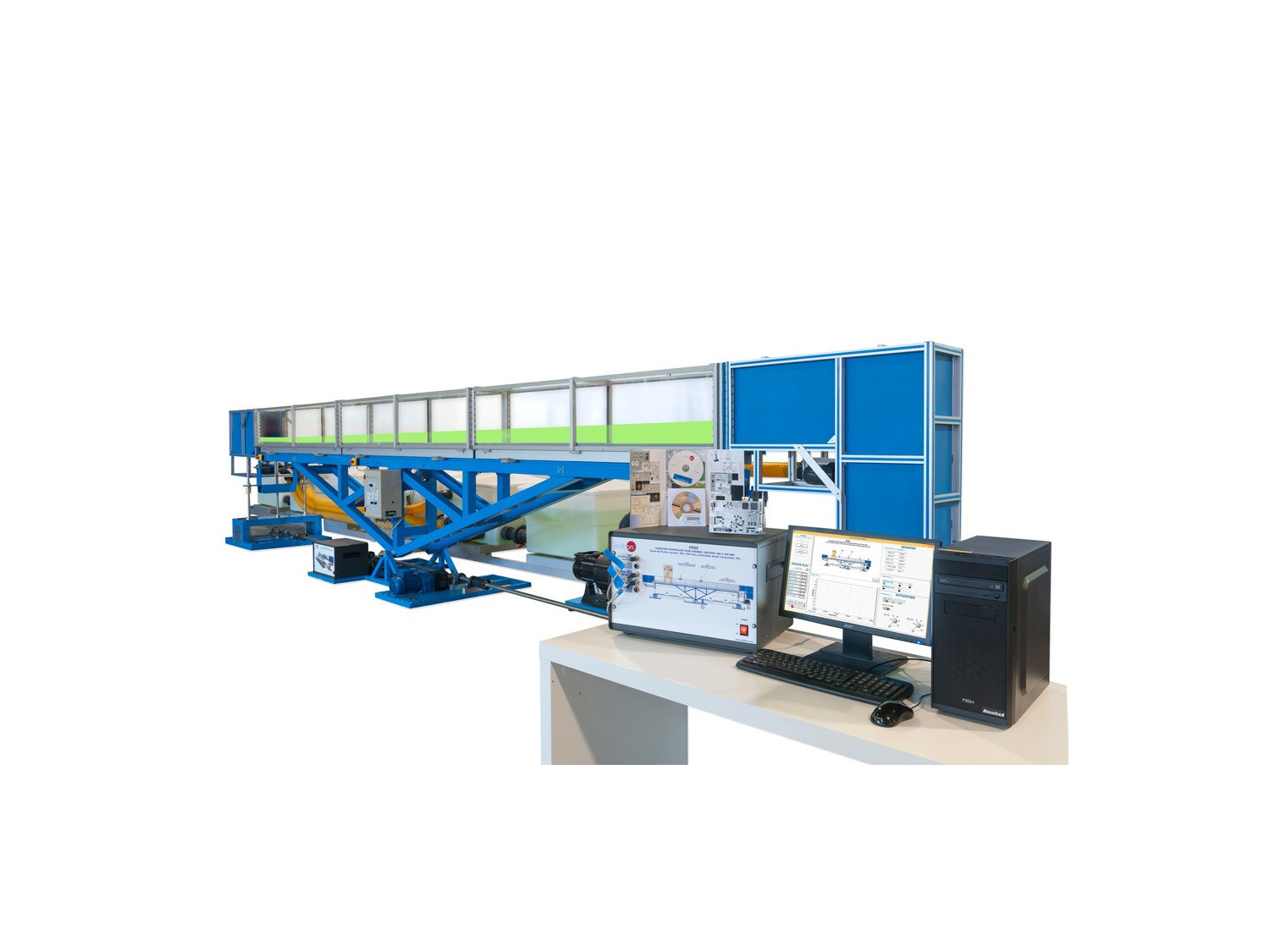

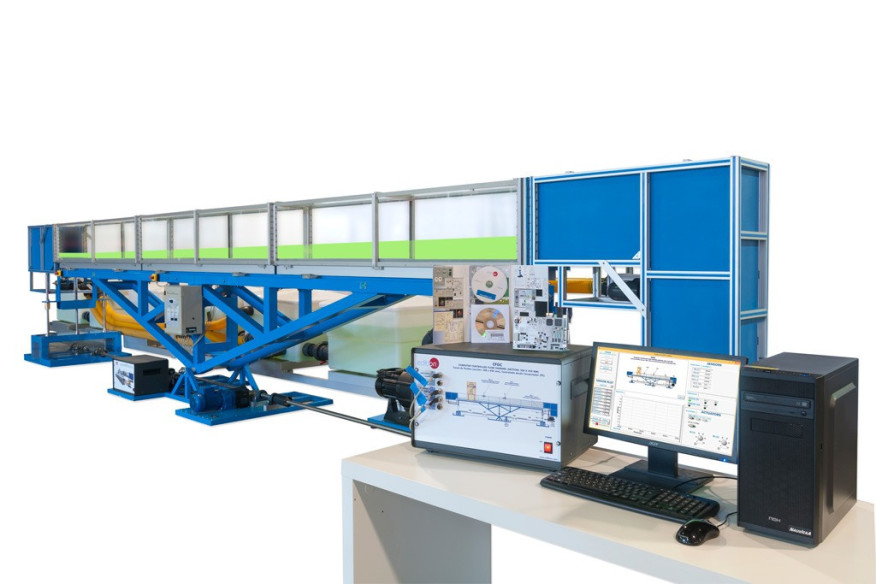

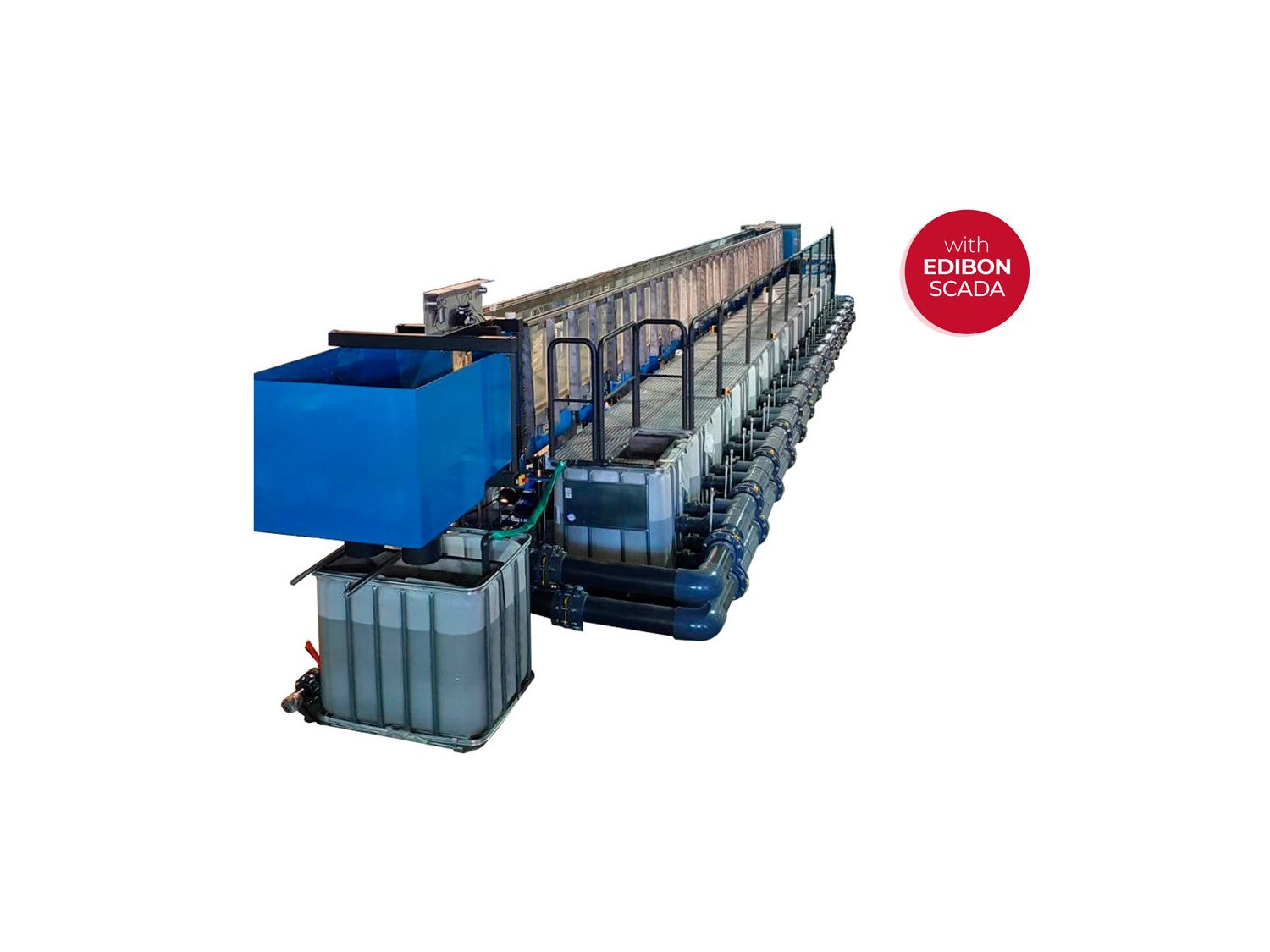

Unité complète CFGC

COMPUTER CONTROLLED FLOW CHANNELS - CFGC

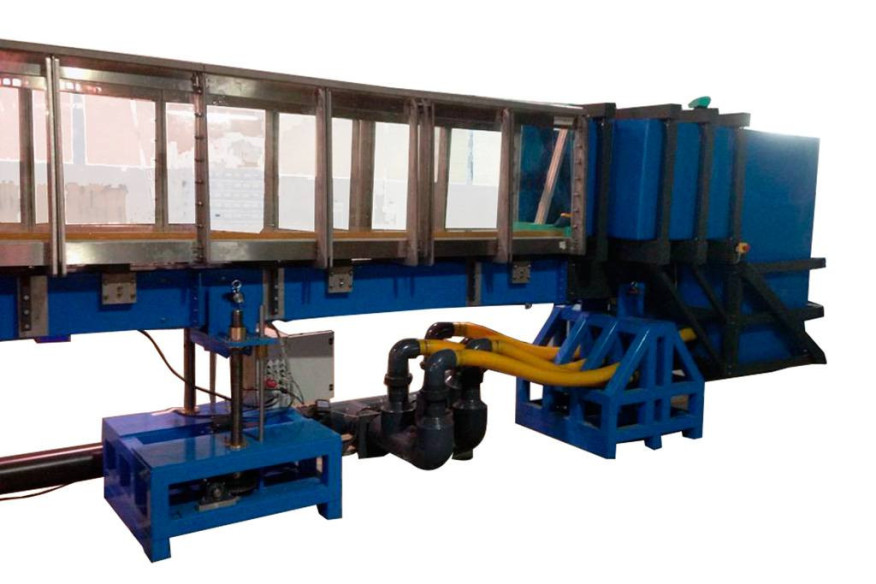

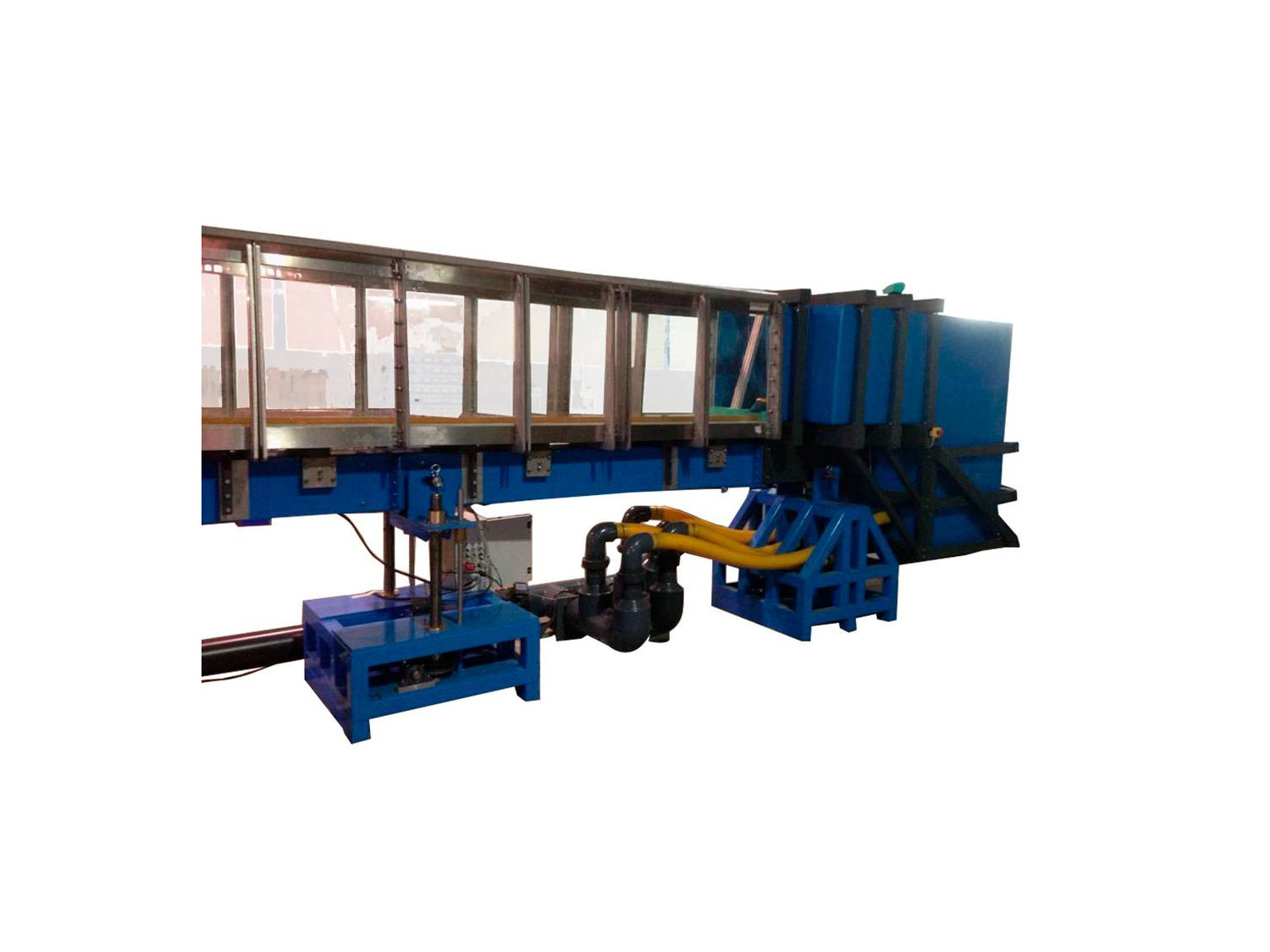

Détail de l'unité

COMPUTER CONTROLLED FLOW CHANNELS - CFGC

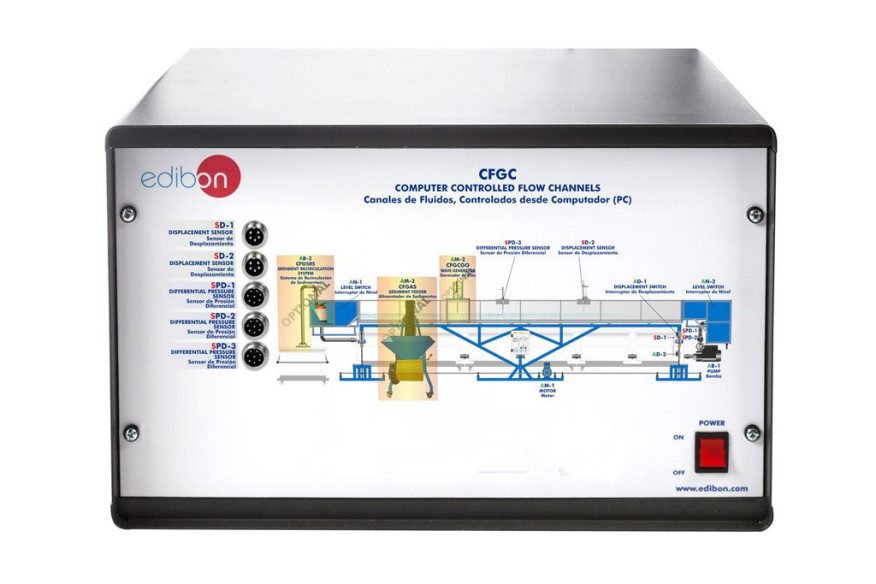

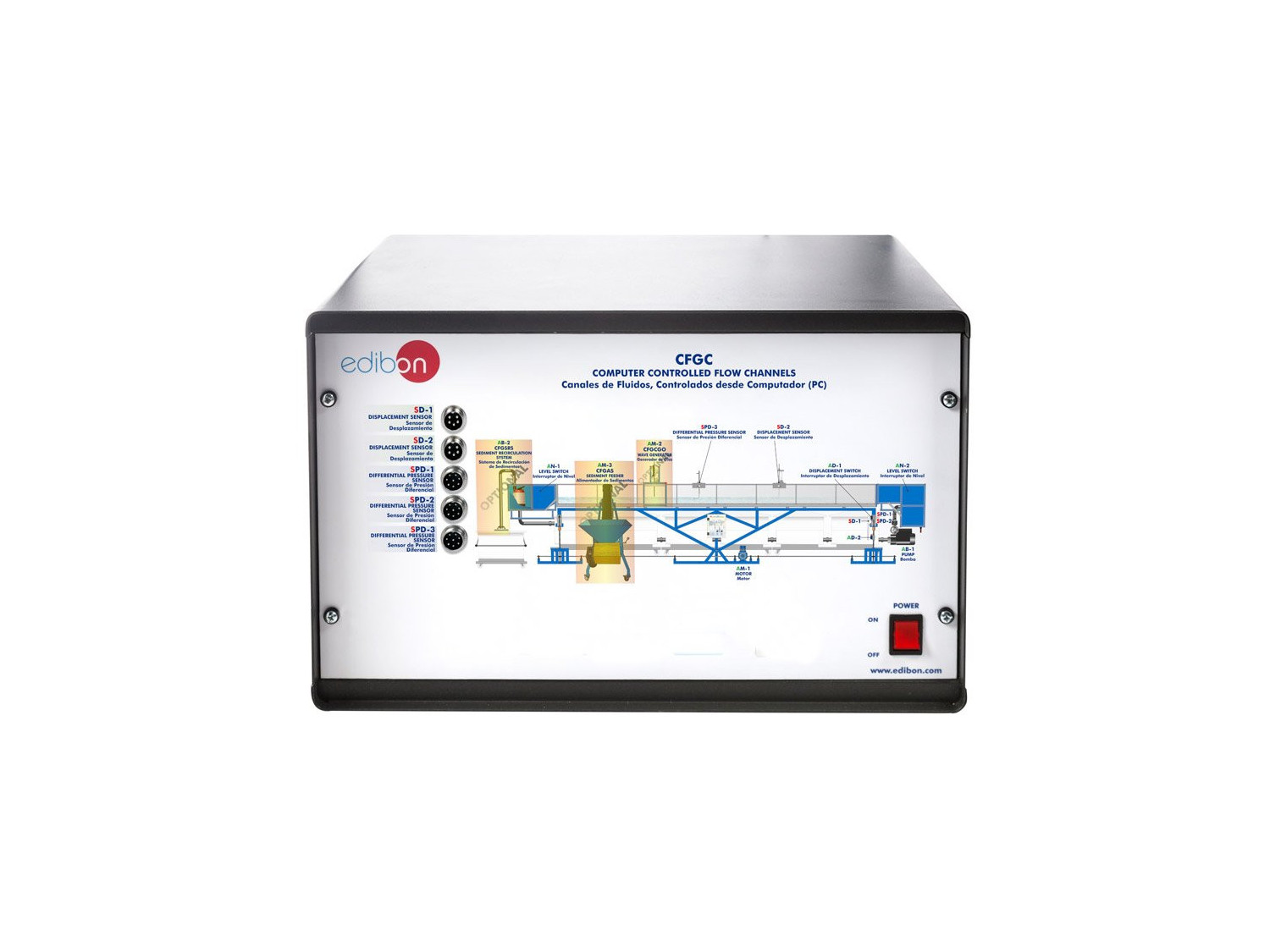

CFGC/CIB. Boîte d'Interface de Contrôle: La Control Interface Box fait partie du système SCADA

COMPUTER CONTROLLED FLOW CHANNELS - CFGC

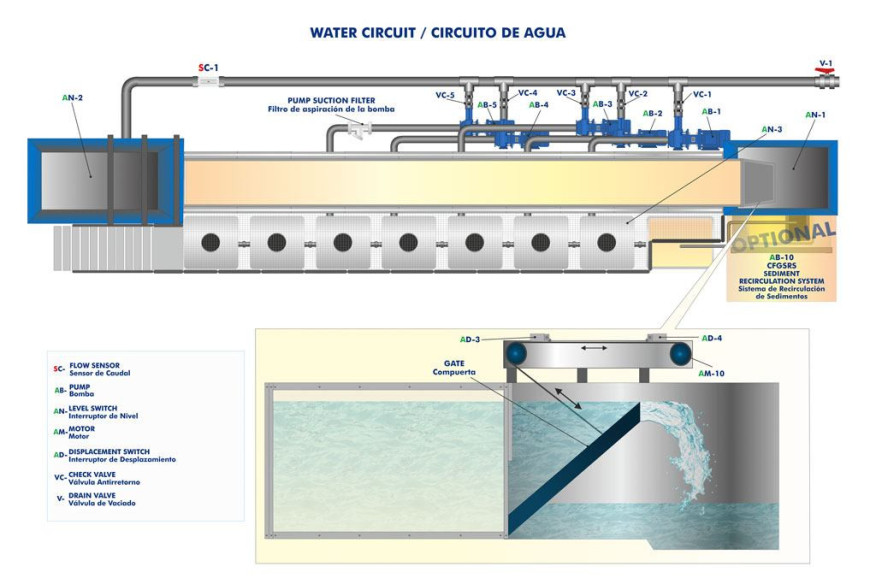

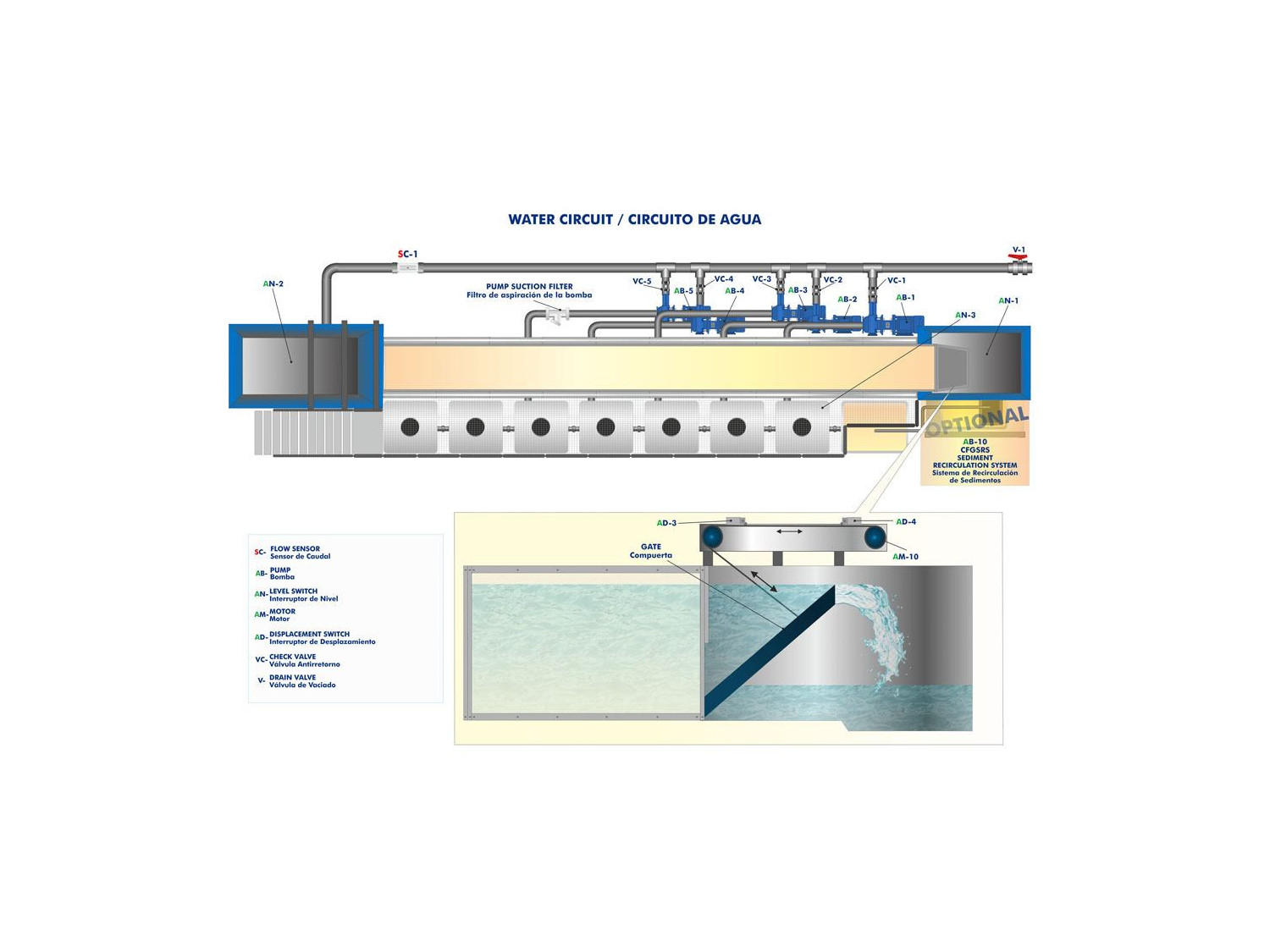

Diagramme de processus et affectation d'éléments unitaires

COMPUTER CONTROLLED FLOW CHANNELS - CFGC

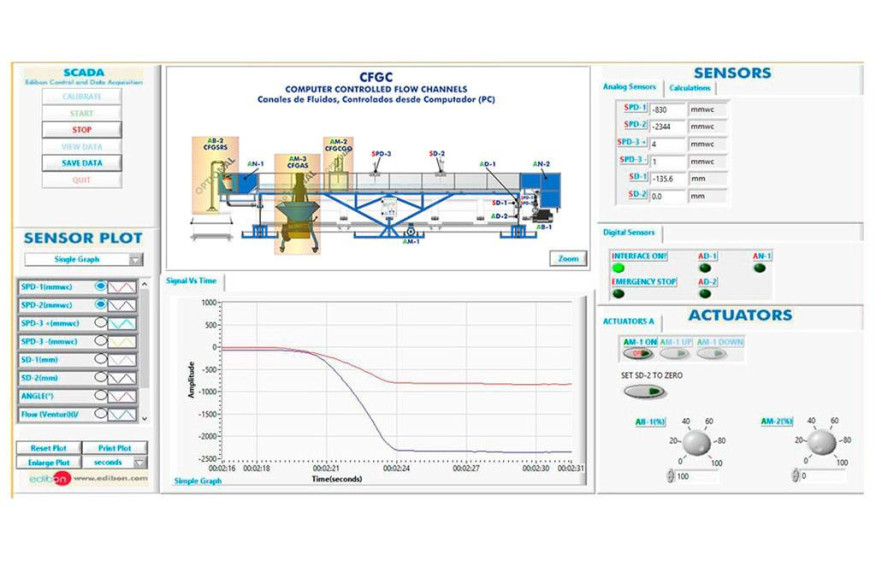

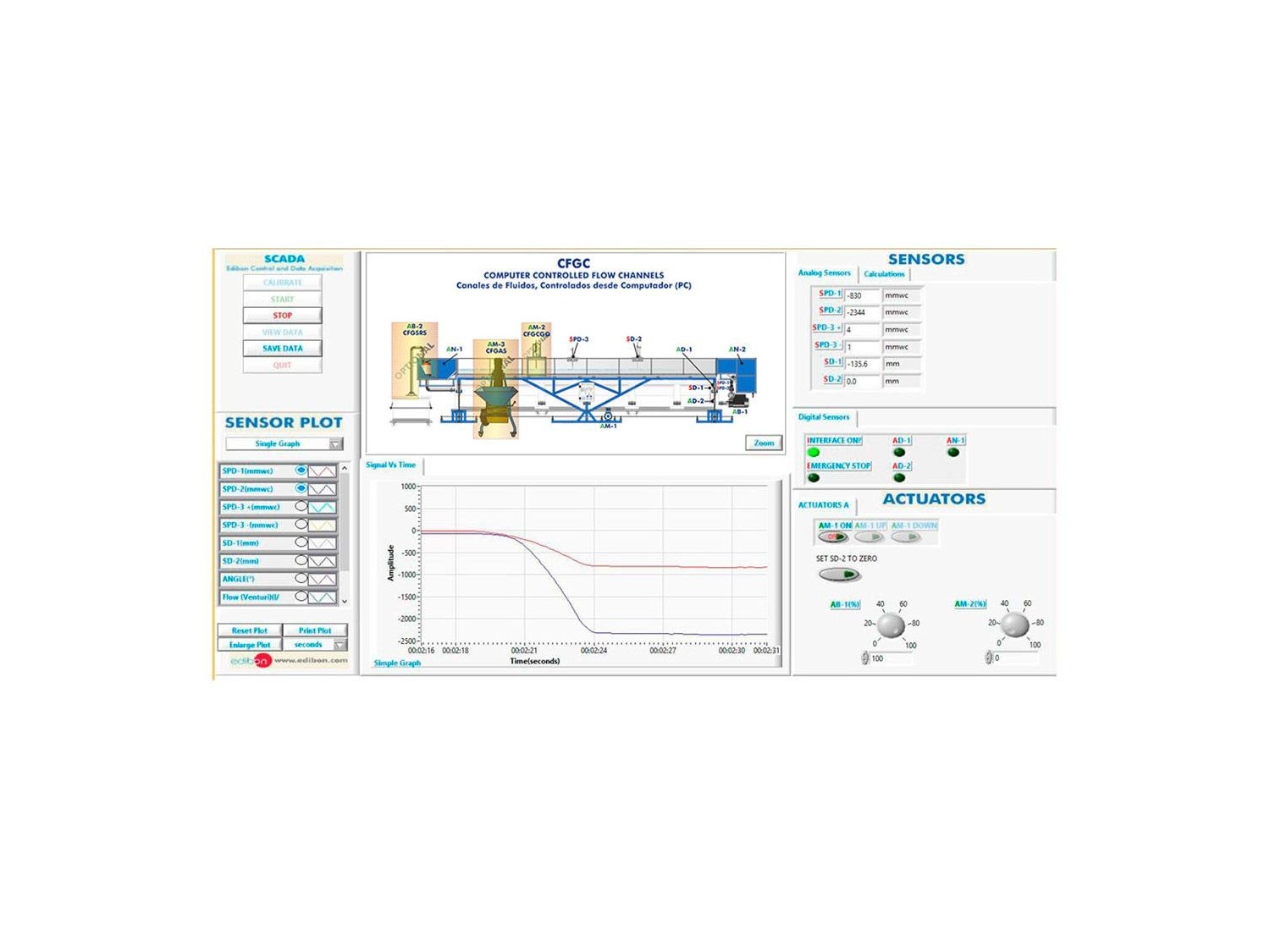

CFGC/SOF. Écrans principaux du logiciel

COMPUTER CONTROLLED FLOW CHANNELS - CFGC
COMPUTER CONTROLLED FLOW CHANNELS - CFGC
COMPUTER CONTROLLED FLOW CHANNELS - CFGC
COMPUTER CONTROLLED FLOW CHANNELS - CFGC
COMPUTER CONTROLLED FLOW CHANNELS - CFGC
COMPUTER CONTROLLED FLOW CHANNELS - CFGC

SYSTEMES INNOVANTS

Les Canaux d´Fluides, Contrôlés par Ordinateur (PC),"CFGC", sont des canaux hydrodynamiques pour des tests hydrauliques multiples.

Voir description générale

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur
PLCHMI

IIoT Contrôle et surveillance local / à distance avec IHM
ELK

Kit de Développement Logiciel EDIBON, Optimisé par NI LabVIEW™

NOUVELLES LIÉES

EDIBON et son engagement envers les compétences européennes
EDIBON et son engagement envers les compétences européennes
Chez EDIBON, nous sommes engagés à renforcer les compétences comme pilier stratégique pour la compétitivité et le bien-être social de l'Union européenne. Une formation adéquate renforce non seulement l'économie, mais permet également aux individus de participer pleinement à la société et à la...
Lire plus
Setting up at Università degli studi di Napoli Federico II
Setting up at Università degli studi di Napoli Federico II
We are pleased to announce our latest installation at , Giurisprudenza - Università degli studi di Napoli Federico II, specifically for the department of Civil, Building and Environmental Engineering. There we install our CFGSMI/300, CFGPRE, CFGC10SP/300, CFGBAE/300 and CFG10SP-KIT/300...
Lire plus
Installation at Università degli Studi di Napoli Federico II
Installation at Università degli Studi di Napoli Federico II
We would like to thank everyone at the Università degli Studi di Napoli Federico II (Italy) Unina News for their hospitality, where we carried out the installation of the Computer Controlled Flow Channels, with SCADA CFGC for the Civil Construction and Environmental Engineering department. This...
Lire plus
NEW Fluid Mechanics Course
NEW Fluid Mechanics Course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course of Fluid Mechanics and learn about #fluids properties. #DiscoverEdibon #Engineering.
Lire plus

Description Générale

Les Canaux d’Ecoulement des Fluides, Contrôlés par Ordinateur (PC), "CFGC", sont des canaux hydrodynamiques pour des tests hydrauliques multiples. Ils sont constitués d’un canal de section rectangulaire dont les parois sont en verre trempé transparent et dans lequel circule l’eau. L’eau est prélevée des réservoirs de stockage au moyen d’une pompe hydraulique et, par le biais de la tuyauterie, est acheminée vers le réservoir d’entrée, où un dispositif de modération du débit est installé pour permettre la réalisation de diverses expériences sans perturbations hydrauliques. L’eau circule ensuite dans le canal et se déverse dans le réservoir de collecte, pour finalement retourner dans les réservoirs de stockage, complétant ainsi le circuit fermé.

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l’Unité elle-même + un Boîtier d’Interface de Contrôle + une Carte d’Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d’Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Mesure du niveau et de la vitesse de l'eau le long du canal.
  2. Mesure du débit à l'aide de déversoirs à crête pointue.
  3. Mesure du débit par modification de la section du canal.
  4. Mesure du débit par canal Venturi.
  5. Contrôle du débit à l'aide de vannes.
  6. Contrôle de niveau à l'aide de siphons.
  7. Déversoirs déversoirs.
  8. Écoulement entre les piles d'un pont.
  9. Raccordement d'un canal à un ponceau.
  10. Caractérisation du saut hydraulique.
  11. Profils de la surface libre d'eau.
  12. Calcul du coefficient de Manning pour les canaux avec sédimentation.
  13. Comparaison du coefficient de décharge dans les vannes avec ou sans sédimentation.
  14. Simulation de l'effet des piliers d'un pont dans un canal avec des sédiments.
  15. Étude des turbulences à l'encre.
  16. Visualisation des transitions des sédiments sur le lit lorsque des décharges brusques sont générées.
  17. Dépendance de la forme des sédiments à la variation du débit.
  18. Étude des mécanismes de transport et de sédimentation des sédiments.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. Enquête sur les états des courants et des crues torrentielles.
  2. Mesure des niveaux d'eau.
  3. Processus de décharge dans un déversoir submersible.
  4. Chute de pression dans les canaux ouverts.
  5. Fonctionnement et étude d'un siphon.
  6. Coefficient de débit et de décharge d'un siphon.
  7. Débit dans les tuyaux.
  8. Comparaison entre trop-plein et siphon.
  9. Étude de l'amplitude du saut hydraulique.
  10. Génération de différents états d'écoulement à l'aide d'un barrage sous-marin.
  11. Étude des processus de décharge sous un déversoir réglable : Etude des changements alternés au cours de la décharge.
  • Etude des changements alternés au cours de la décharge.
  1. Relation entre le niveau de remous et le niveau de décharge.
  2. Etude de décharge sous une vanne radiale : Etude des changements alternés au cours de la décharge.
  • Etude des changements alternés au cours de la décharge.
  1. Pression hydrostatique sur un déversoir.
  2. Étude des vagues.
  3. Comportement des structures dans des conditions de houle (en mer agitée).
  4. Application et compréhension de la formule de Manning.
  5. Étude des écoulements sous-critiques et supercritiques.
  6. Apprendre à appliquer les équations de force, de quantité de mouvement et d'énergie dans des situations typiques.
  7. Étude du passage du courant circulant au courant accéléré.
  8. Calcul du débit d'eau.
  9. Utilisation du limnimètre.

Autres possibilités à réaliser avec cette unité :

  1. De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
  2. Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc. en temps réel.
  3. Le système de contrôle informatique avec SCADA permet une véritable simulation industrielle.
  4. Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
  5. Cette unité peut être utilisée pour faire de la recherche appliquée.
  6. Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres institutions d'enseignement technique.
  7. Contrôle du processus de l'unité CFGC via la boîte d'interface de contrôle sans l'ordinateur.
  8. Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l'unité CFGC.
  9. En utilisant PLC-PI, 19 autres exercices peuvent être effectués.
  10. Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.

ESN. Sistemas EDIBON Scada-Net

  1. Contrôler toute unité depuis n’importe quel poste de travail situé dans le laboratoire.
  2. Superviser différentes expériences d’acquisition et de représentation de données, à partir de l’unité, en temps réel.
  3. Visualisez n’importe quelle expérience à partir de n’importe quelle position dans le laboratoire.
  4. Superviser autant d’expériences, réalisées sur différents unités que souhaité, en même temps.
  5. Générer des rapports avec les résultats obtenus avec les unités.
  6. Mener différentes expériences simultanément.
  7. Montrer aux autres membres du laboratoire comment manipuler correctement, manuellement ou automatiquement, chacune des unités du laboratoire.
  8. Créer des pratiques de laboratoire plus élaborées en utilisant plus d’une unité faisant partie de du laboratoire.
  9. Suggérer des expériences multidisciplinaires, c’est-à-dire mélanger dans les mêmes unités d’expérimentation des différents domaines d’étude.
  10. Modifier n’importe quel paramètre des unités qui composent le système à partir de n’importe quel poste de travail du laboratoire.
  11. Provoquer volontairement le fonctionnement anormal d’une unité à titre d’exercice, afin que l’apprenant trouve la source de l’anomalie.
  12. Évaluer les connaissances d’un élève ou d’un groupe sur une équipe particulière (toute partie du système "ESN").
  13. Développer des exercices pratiques guidés pour une meilleure compréhension de chaque unité.
  14. Effectuer des exercices de préparation individuelle.
  15. Effectuer des exercices pratiques ou des examens de groupe.
  16. Effectuer des exercices interactifs (en utilisant le chat administrateur-utilisateur).
  17. Possibilité d’échanger les résultats obtenus entre les membres du système "ESN".
  18. Tout exercice directement lié au logiciel SCADA de chaque unité.
  19. Certaines des possibilités pratiques ne peuvent être réalisées qu’avec le système "ESN" complet.

ICAI Logiciel Interactif d’Instruction Assisté par Ordinateur

  1. Pratique dès le premier jour. EDIBON propose une grande variété de contenus par défaut et de tâches programmées utilisables dès la première session.
  • Demandez-nous des informations sur les pratiques que vous pouvez faire avec chacune de nos unités.
  1. Le matériel fourni peut être mis à jour et étendu périodiquement.
