CF Canaux de Fluides (section: 80X300 mm)

8.5.- CANAUX HYDRAULIQUES
FLOW CHANNELS (SECTION: 80X300 MM) - CF

SYSTEMES INNOVANTS

Canal de section rectangulaire dans lequel circule l’eau, avec des parois transparentes qui permettent d’observer tous les tests.

Voir description générale

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur
ELK

Kit de Développement Logiciel EDIBON, Optimisé par NI LabVIEW™

NOUVELLES LIÉES

EDIBON et son engagement envers les compétences européennes
EDIBON et son engagement envers les compétences européennes
Chez EDIBON, nous sommes engagés à renforcer les compétences comme pilier stratégique pour la compétitivité et le bien-être social de l'Union européenne. Une formation adéquate renforce non seulement l'économie, mais permet également aux individus de participer pleinement à la société et à la...
Lire plus
Setting up at Faculté des Sciences at the Université d’Etat d’Haiti
Setting up at Faculté des Sciences at the Université d’Etat d’Haiti
We want to present our new installation in the Faculté des Sciences at the Université d’Etat d’Haiti, specifically in the Fluid Mechanics Department. There, we have installed many of our equipment, among which are: AFT, CF80/5 (with CFAS, CFFS, CFPLR, CFPR, CFRM, CFSDL, CFTP, CFTS, CFVD, CFVEN,...
Lire plus
NEW Fluid Mechanics Course
NEW Fluid Mechanics Course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course of Fluid Mechanics and learn about #fluids properties. #DiscoverEdibon #Engineering.
Lire plus

Description Générale

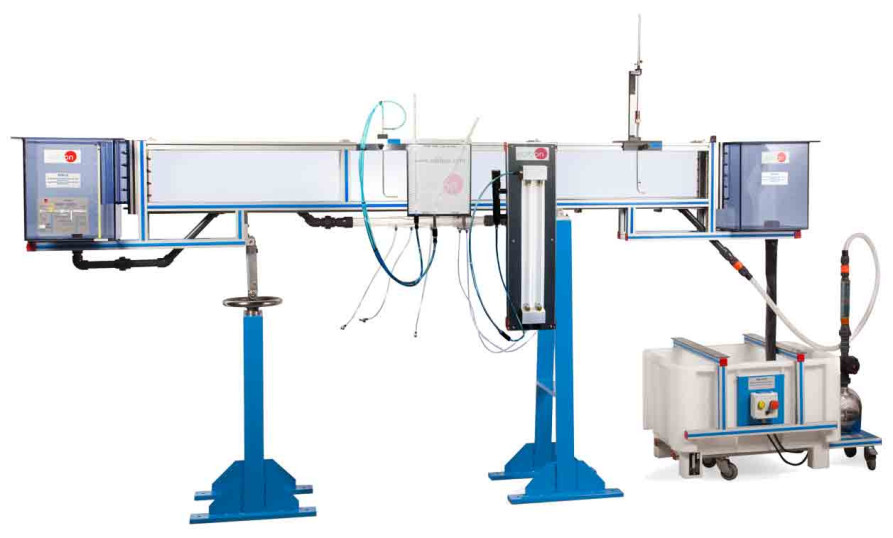

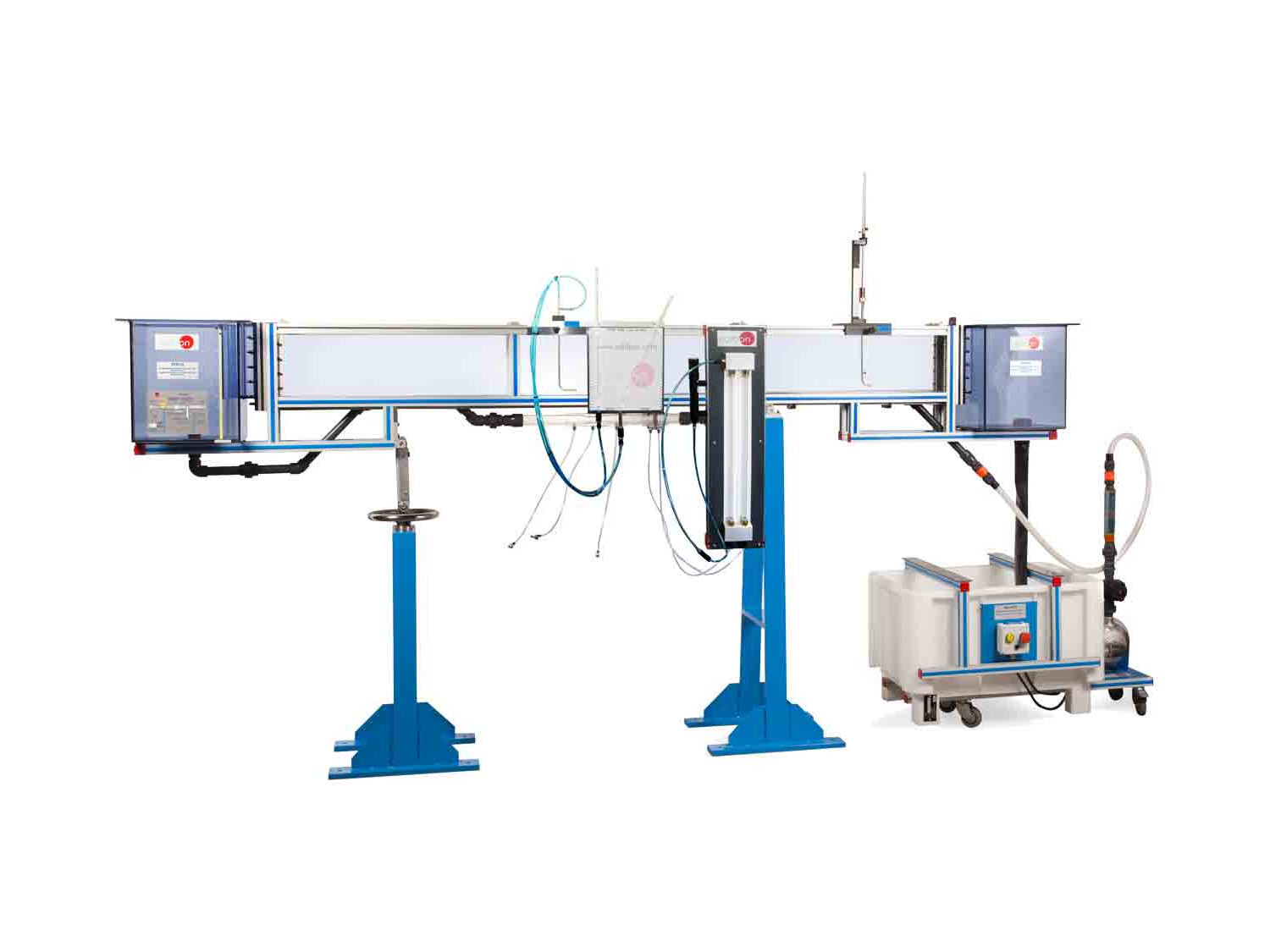

Canal de section rectangulaire dans lequel circule l’eau, avec des parois transparentes qui permettent d’observer tous les tests. L’eau est prélevée du réservoir de stockage au moyen d’une pompe hydraulique, avec régulation de vitesse, et est acheminée par le tuyau jusqu’au réservoir d’entrée, où un dispositif de ralentissement du débit est installé. De là, l’eau circule dans le canal et se déverse dans le réservoir de collecte, pour finalement retourner au réservoir de stockage, complétant ainsi le circuit fermé.

L’unité dispose de l’instrumentation et des capteurs appropriés (débit, pression, etc.) pour le contrôle et la mesure des paramètres les plus représentatifs.

Pour réguler le débit dans le canal, une vanne se trouve à la sortie de la pompe.

Pour mesurer le débit, un capteur de débit à plaque à orifice et un capteur de débit de type Venturi sont disponibles. Il est également possible de mesurer le débit avec le Source d’Alimentation Hydraulique de Base "FME00/B".

Pour la mesure du niveau d’eau, un limnimètre, "CFRM", est nécessaire, et pour la mesure de la vitesse/du débit, un tube de Pitot contrôlé par ordinateur avec un panneau de manomètre à tube, "CFTP", est nécessaire.

Le canal est monté sur deux supports, avec un système de contrôle de l’inclinaison du canal.

Une large gamme d’accessoires est disponible.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Mesure du niveau et de la vitesse de l’eau le long du canal.
  2. Mesure du débit à l’aide de déversoirs à paroi fine.
  3. Mesure du débit par modification de la section du canal.
  4. Mesure du débit par canal Venturi.
  5. Contrôle du débit à l’aide de vannes.
  6. Contrôle de niveau à l’aide de siphons.
  7. Déversoirs déversoirs.
  8. Écoulement entre les piles d’un pont.
  9. Raccordement d’un canal à un ponceau.
  10. Caractérisation du saut hydraulique.
  11. Profils de la surface libre d’eau.
  12. Calcul du coefficient de Manning pour les canaux avec sédimentation.
  13. Comparaison du coefficient de décharge pour les vannes avec et sans sédimentation.
  14. Simulation des effets des piliers de pont dans un canal avec sédimentation.
  15. Etude de la turbulence par coloration.
  16. Visualiser les transitions du fond sédimentaire lors de décharges soudaines.
  17. Dépendance de la forme des sédiments par rapport aux variations du débit.
  18. Étude des mécanismes de transport et de dépôt des sédiments.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. Enquête sur les états des courants et des crues torrentielles.
  2. Mesure des niveaux d’eau.
  3. Processus de décharge dans un déversoir submersible.
  4. Chute de pression dans les canaux ouverts.
  5. Fonctionnement et étude d’un siphon.
  6. Coefficient de débit et de décharge d’un siphon.
  7. Débit dans les tuyaux.
  8. Comparaison entre trop-plein et siphon.
  9. Étude de l’amplitude du saut hydraulique.
  10. Génération de différents états d’écoulement à l’aide d’un barrage sous-marin.
  11. Étude des processus de décharge sous un déversoir réglable : Etude des changements alternés au cours de la décharge.
  12. Relation entre le niveau de remous et le niveau de décharge.
  13. Etude de décharge sous une vanne radiale : Etude des changements alternés au cours de la décharge.
  14. Pression hydrostatique sur un déversoir.
  15. Étude des vagues.
  16. Comportement des structures dans des conditions de houle (en mer agitée).
  17. Application et compréhension de la formule de Manning.
  18. Étude des écoulements sous-critiques et supercritiques.
  19. Apprendre à appliquer les équations de force, de quantité de mouvement et d’énergie dans des situations typiques.
  20. Étude du passage du courant circulant au courant accéléré.
  21. Calcul du débit d’eau.
  22. Utilisation du limnimètre.
  23. Visualisation des flux.
