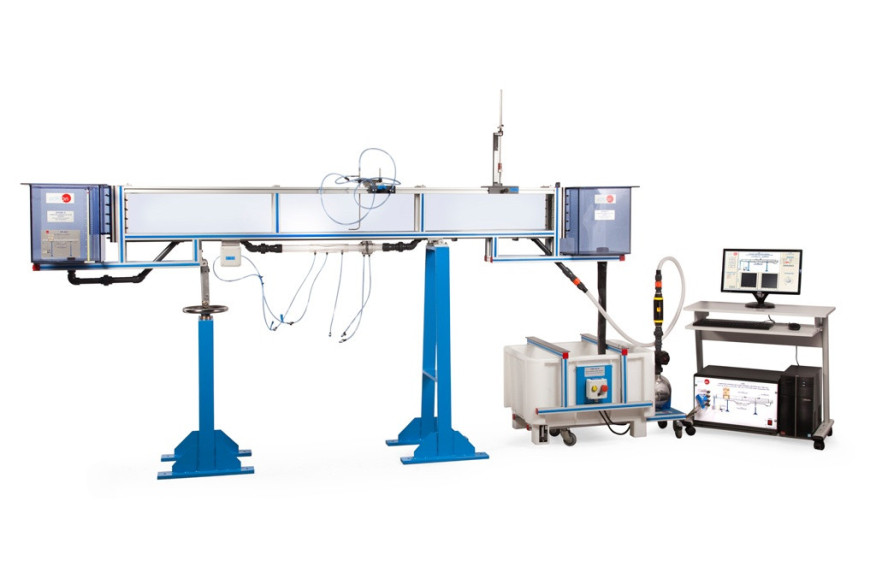

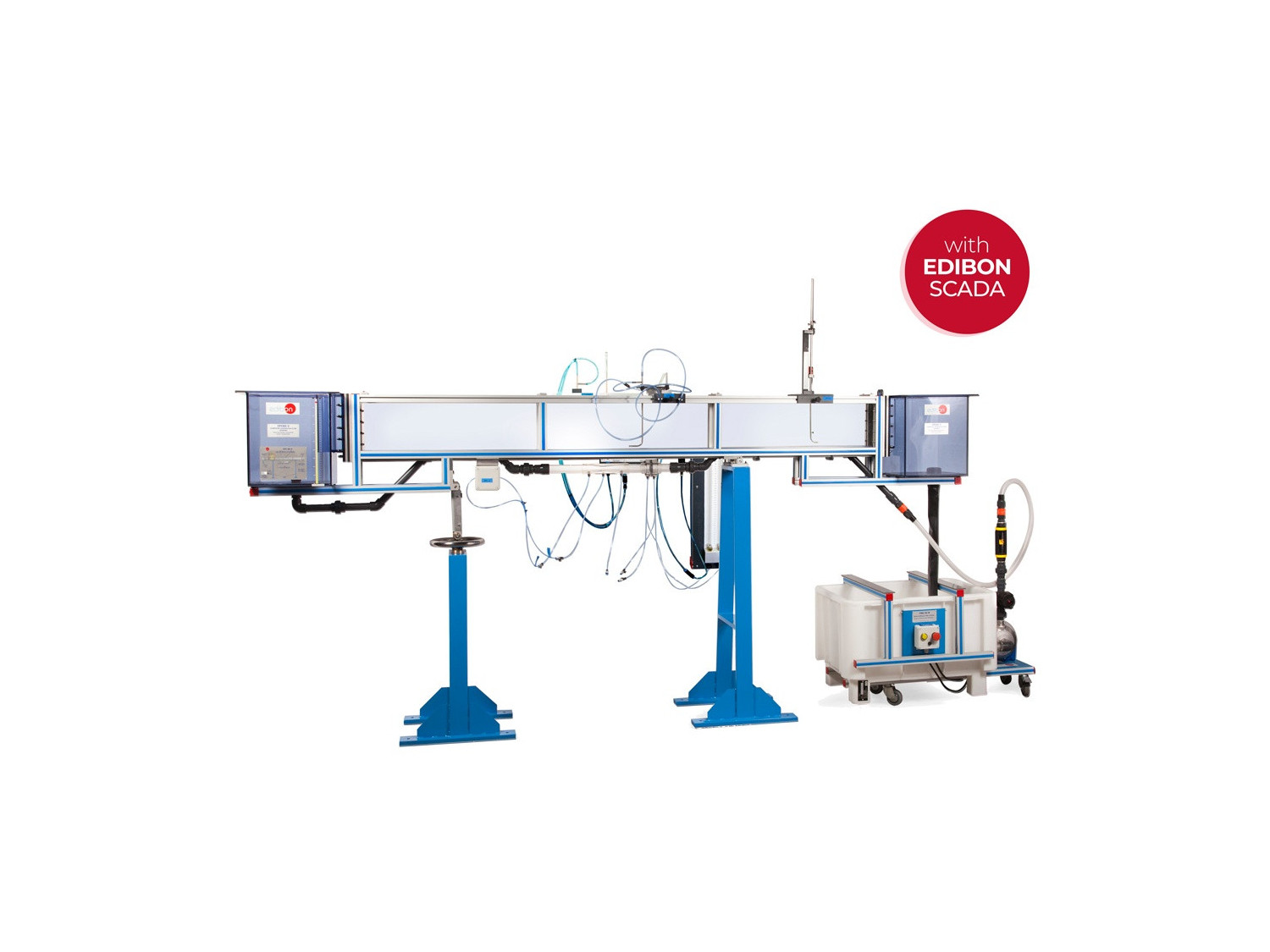

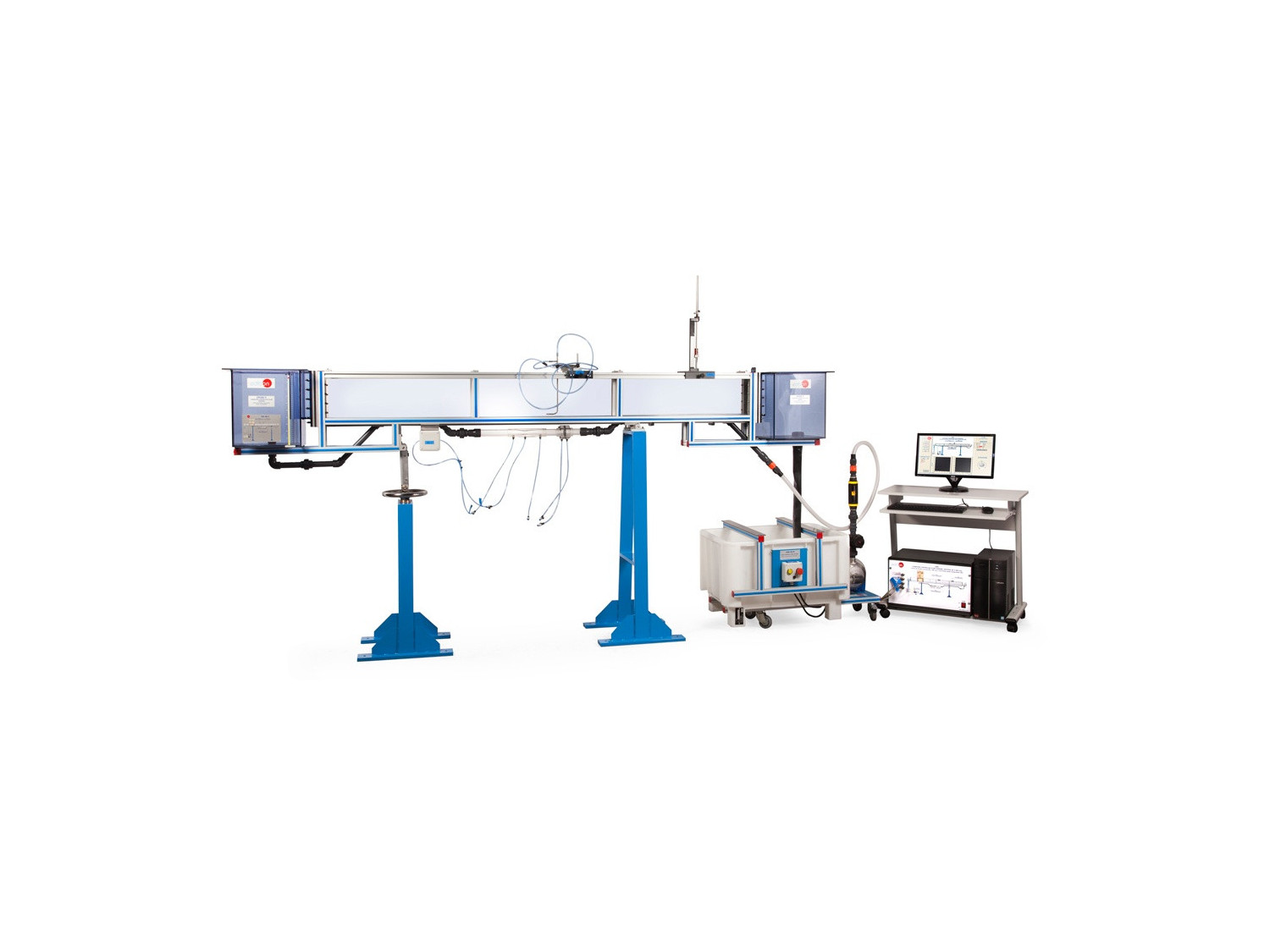

Unité complète CFC

COMPUTER CONTROLLED FLOW CHANNELS (SECTION: 80X300 MM) - CFC

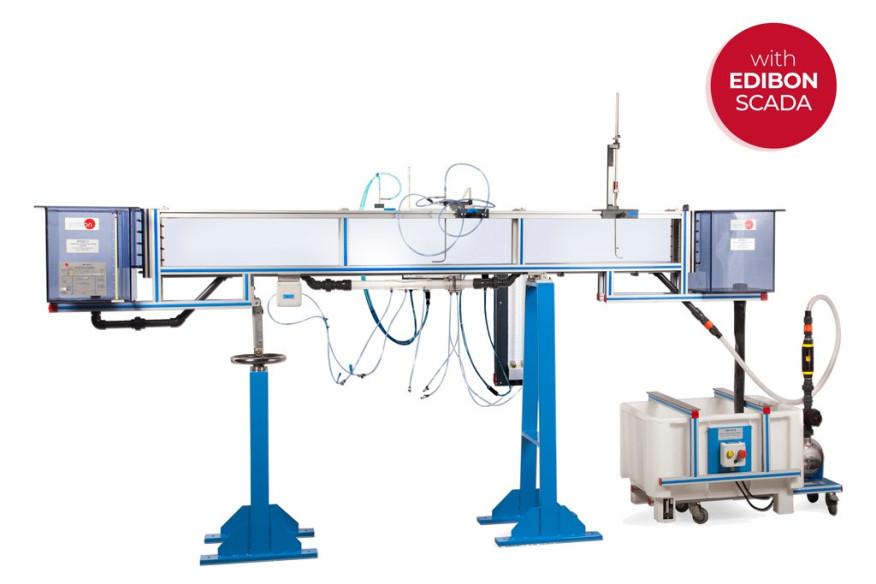

Détail de l'unité

COMPUTER CONTROLLED FLOW CHANNELS (SECTION: 80X300 MM) - CFC

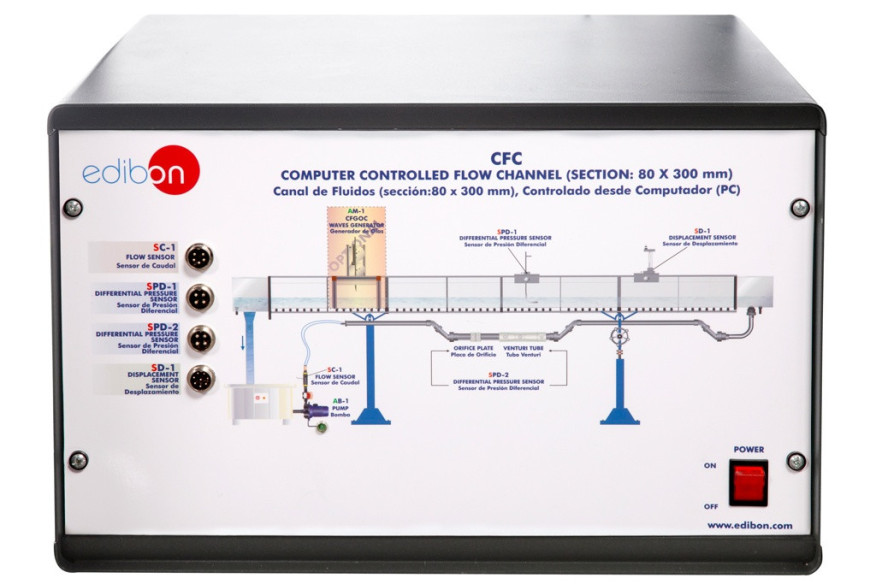

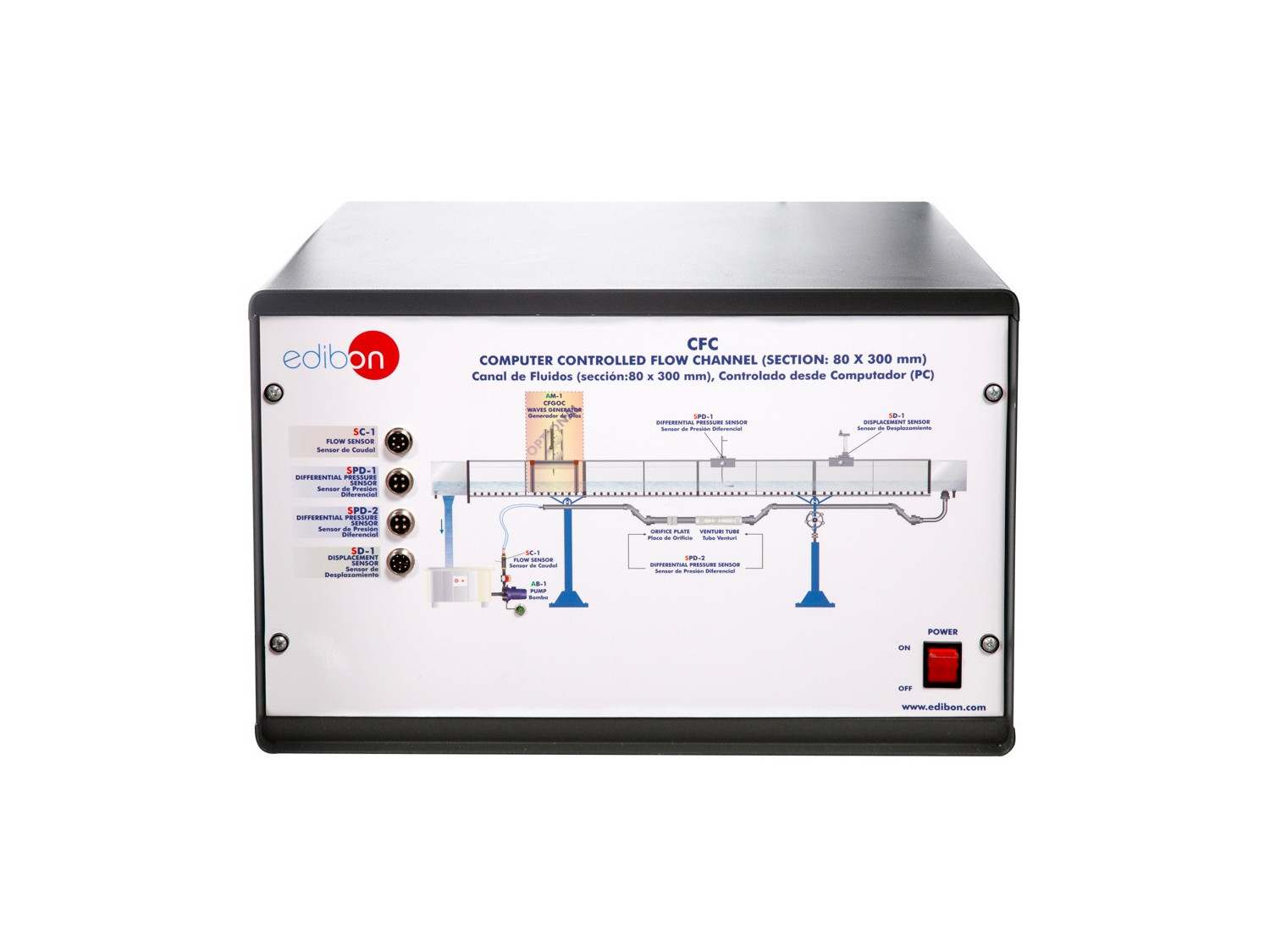

CFC/CIB. Boîte d'Interface de Contrôle: La Control Interface Box fait partie du système SCADA

COMPUTER CONTROLLED FLOW CHANNELS (SECTION: 80X300 MM) - CFC

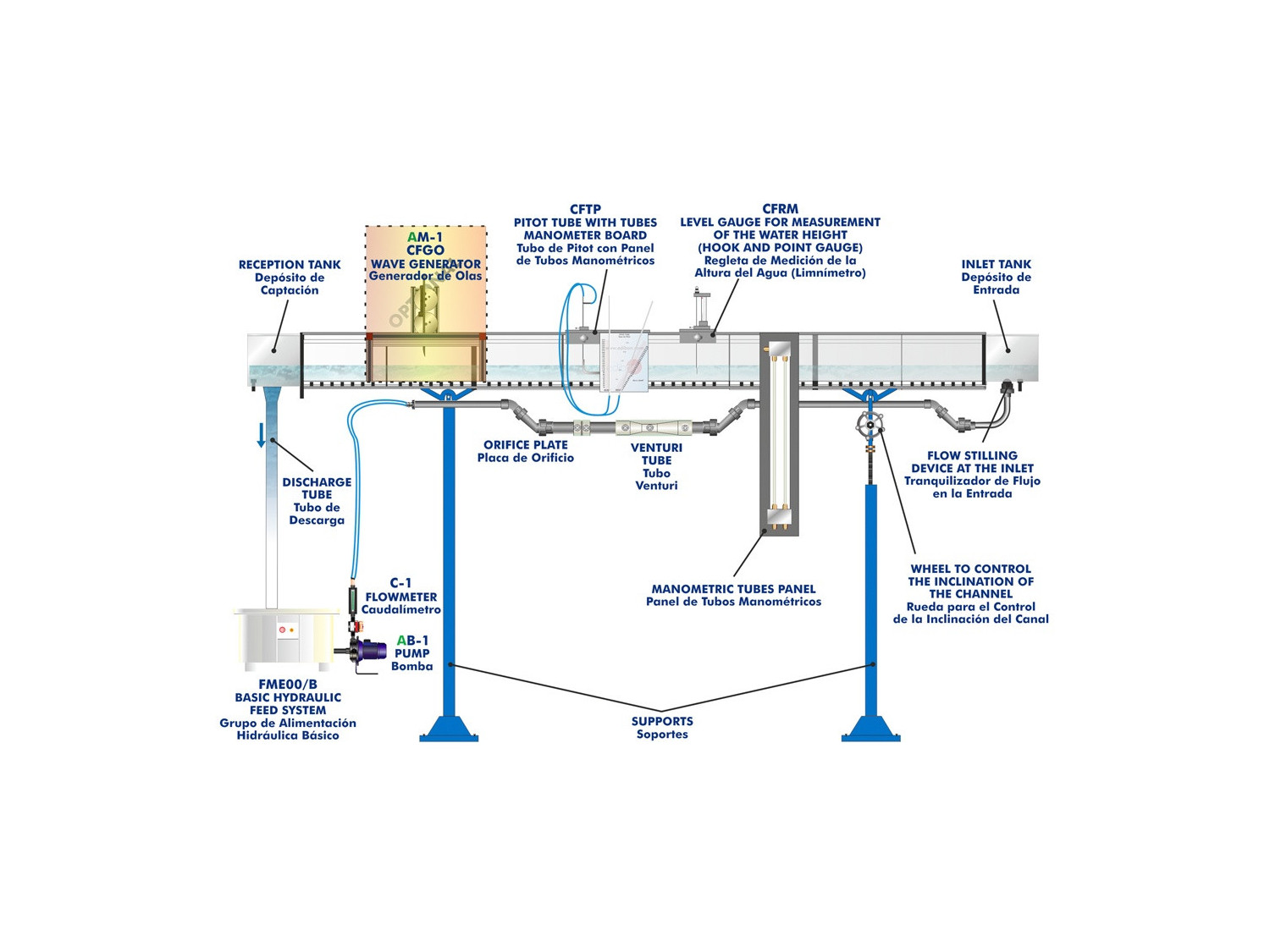

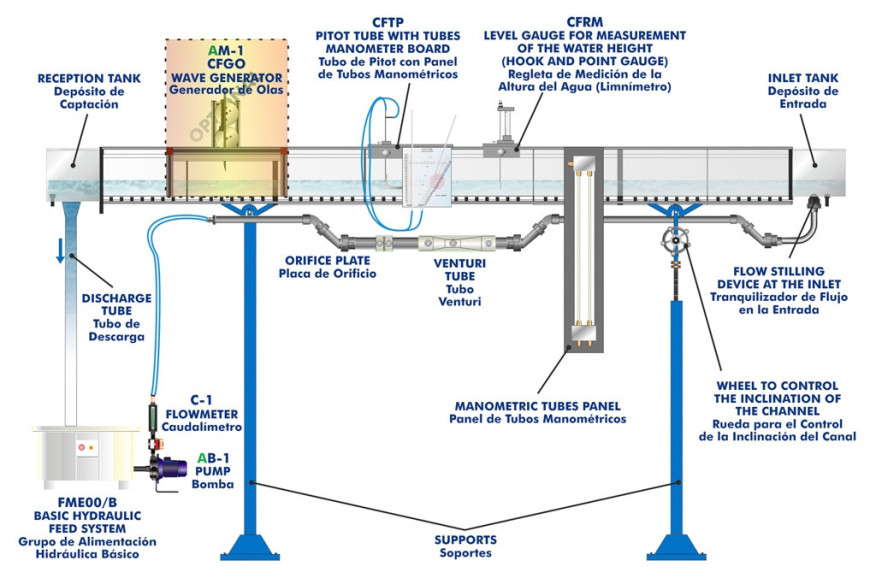

Diagramme de processus et affectation d'éléments unitaires

COMPUTER CONTROLLED FLOW CHANNELS (SECTION: 80X300 MM) - CFC

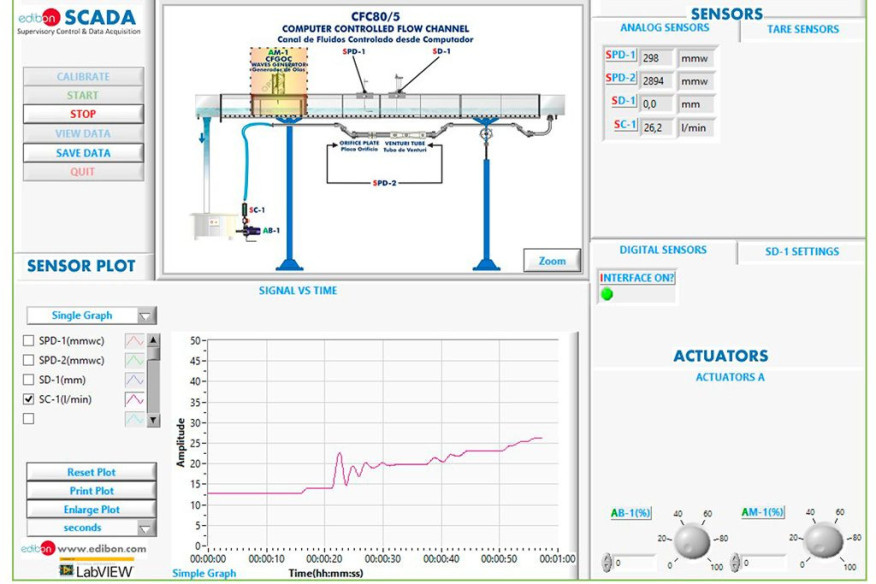

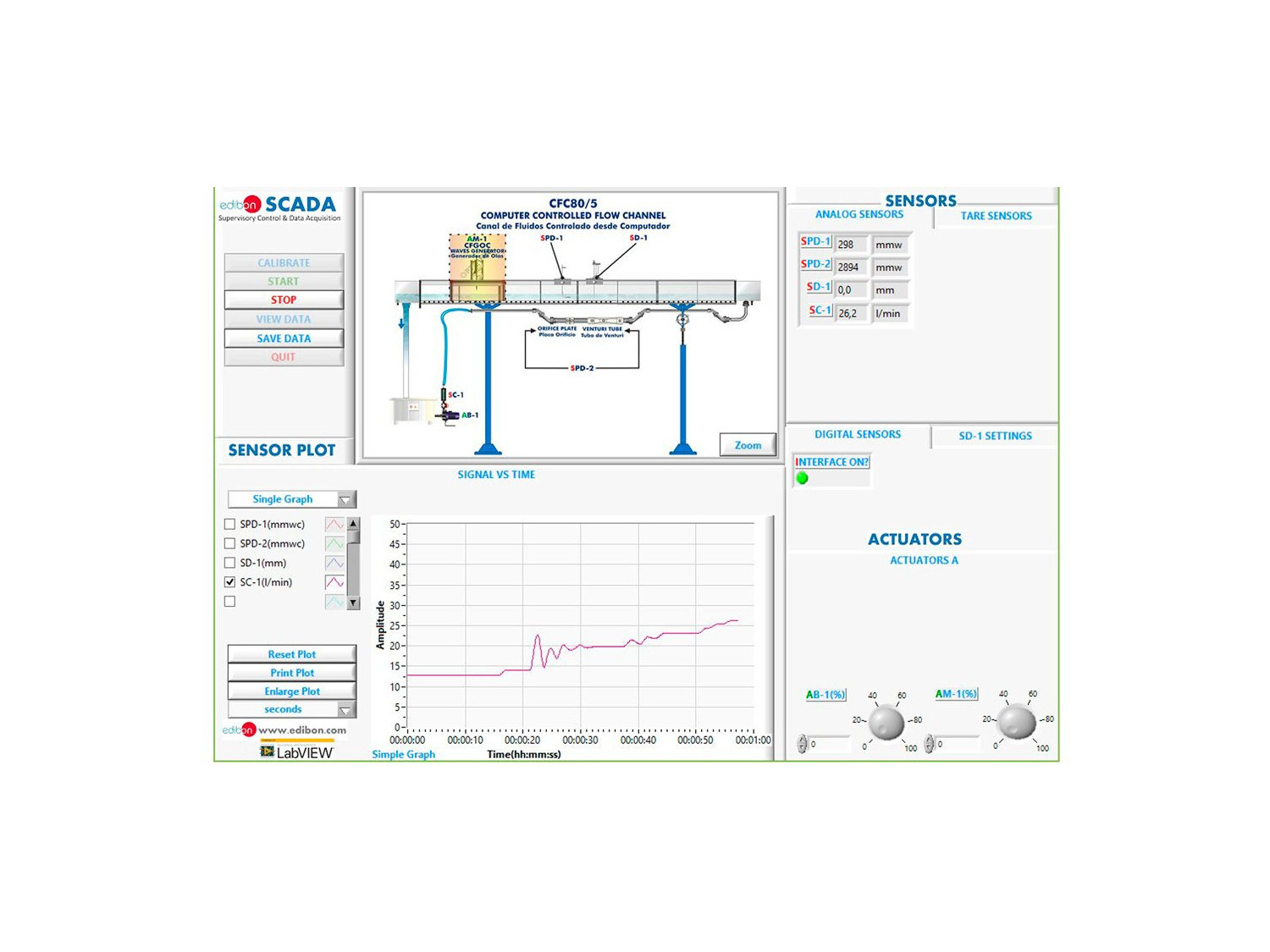

CFC/SOF. Écrans principaux du logiciel

COMPUTER CONTROLLED FLOW CHANNELS (SECTION: 80X300 MM) - CFC
COMPUTER CONTROLLED FLOW CHANNELS (SECTION: 80X300 MM) - CFC
COMPUTER CONTROLLED FLOW CHANNELS (SECTION: 80X300 MM) - CFC
COMPUTER CONTROLLED FLOW CHANNELS (SECTION: 80X300 MM) - CFC
COMPUTER CONTROLLED FLOW CHANNELS (SECTION: 80X300 MM) - CFC
COMPUTER CONTROLLED FLOW CHANNELS (SECTION: 80X300 MM) - CFC

SYSTEMES INNOVANTS

Canal de section rectangulaire dans lequel circule l’eau, avec des parois transparentes qui permettent d’observer tous les tests.

Voir description générale

NOUVELLES LIÉES

Description Générale

Canal de section rectangulaire dans lequel circule l’eau, avec des parois transparentes qui permettent d’observer tous les tests. L’eau est prélevée du réservoir de stockage au moyen d’une pompe hydraulique, avec régulation de vitesse, et est acheminée par le tuyau jusqu’au réservoir d’entrée, où un dispositif de ralentissement du débit est installé. De là, l’eau circule dans le canal et se déverse dans le réservoir de collecte, pour finalement retourner au réservoir de stockage, complétant ainsi le circuit fermé.

L’unité dispose de l’instrumentation et des capteurs appropriés (débit, pression, etc.) pour le contrôle et la mesure des paramètres les plus représentatifs.

Pour réguler le débit dans le canal, une vanne se trouve à la sortie de la pompe.

Pour mesurer le débit, un capteur de débit à plaque à orifice et un capteur de débit de type Venturi sont disponibles. Il est également possible de mesurer le débit avec le Source d’Alimentation Hydraulique de Base "FME00/B".

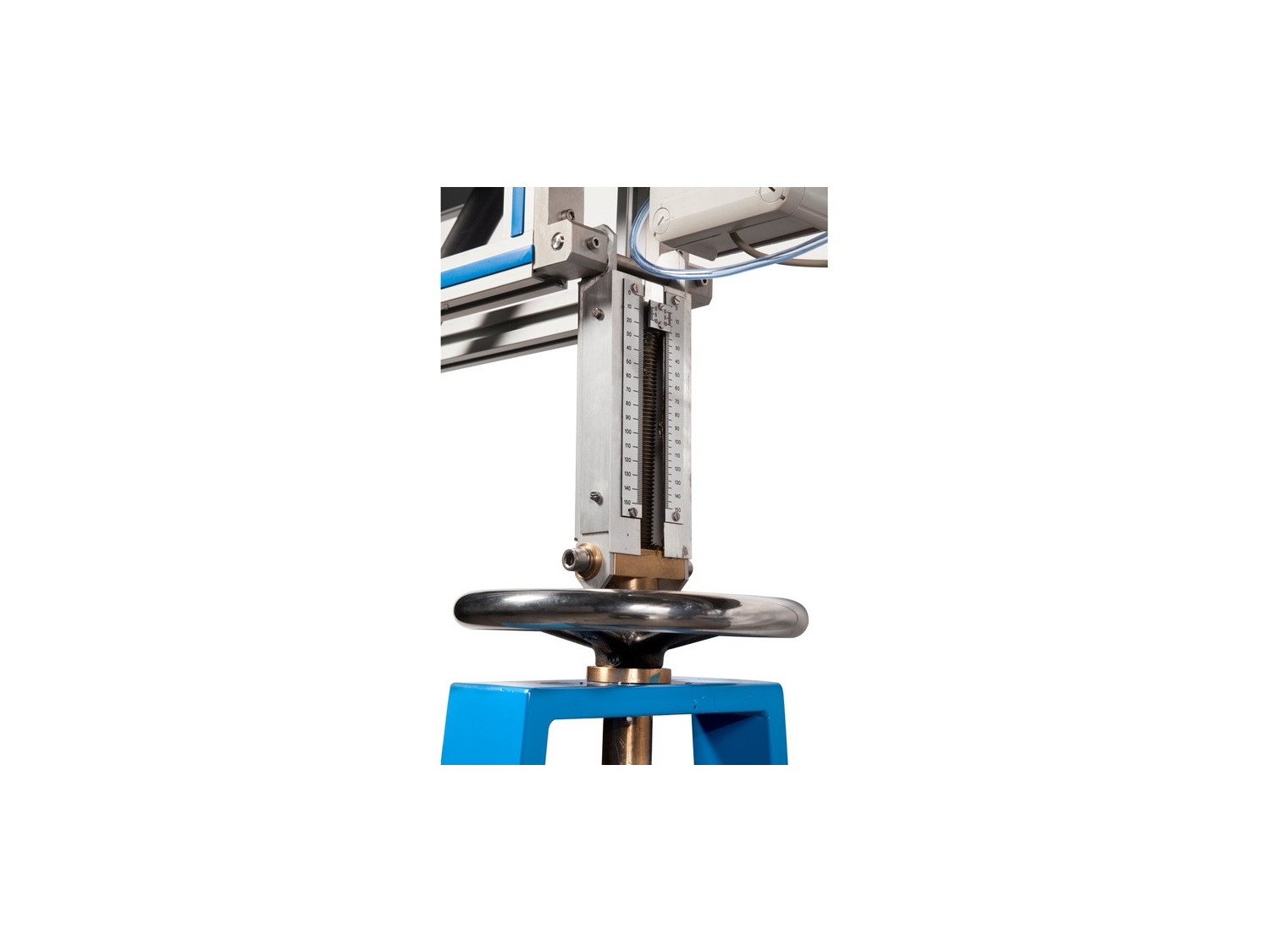

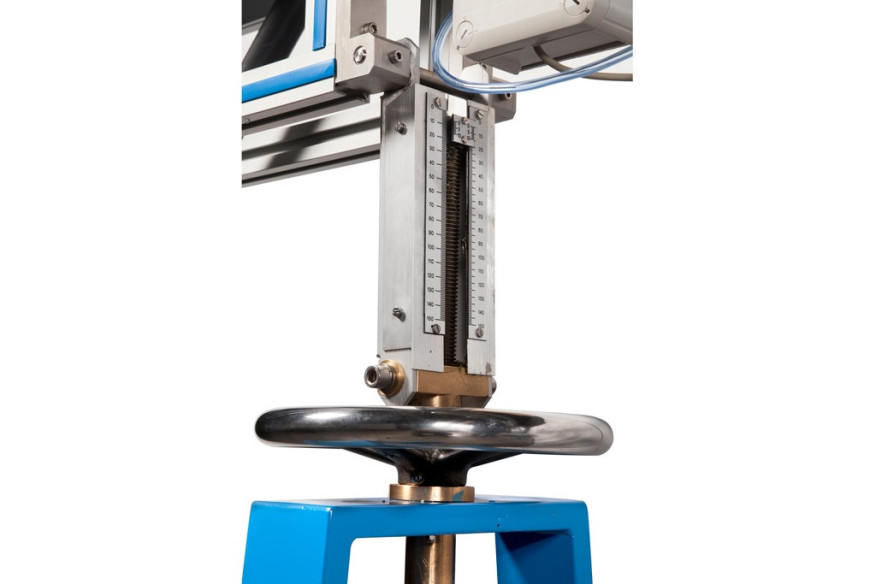

Pour la mesure du niveau d’eau, un limnimètre, "CFRMC", est nécessaire, et pour la mesure de la vitesse/du débit, un tube de Pitot contrôlé par ordinateur avec un panneau de manomètre à tube, "CFTPC", est nécessaire.

Le canal est monté sur deux supports, avec un système de contrôle de l’inclinaison du canal.

Une large gamme d’accessoires est disponible.

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l’Unité elle-même + un Boîtier d’Interface de Contrôle + une Carte d’Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d’Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Mesure du niveau et de la vitesse de l’eau le long du canal.
  2. Mesure du débit à l’aide de déversoirs à paroi fine.
  3. Mesure du débit par modification de la section du canal.
  4. Mesure du débit par canal Venturi.
  5. Contrôle du débit à l’aide de vannes.
  6. Contrôle de niveau à l’aide de siphons.
  7. Déversoirs déversoirs.
  8. Écoulement entre les piles d’un pont.
  9. Raccordement d’un canal à un ponceau.
  10. Caractérisation du saut hydraulique.
  11. Profils de la surface libre d’eau.
  12. Enquête sur les états des courants et des crues torrentielles.
  13. Mesure des niveaux d’eau.
  14. Processus de décharge dans un déversoir submersible.
  15. Chute de pression dans les canaux ouverts.
  16. Fonctionnement et étude d’un siphon.
  17. Coefficient de débit et de décharge d’un siphon.
  18. Débit dans les tuyaux.
  19. Comparaison entre trop-plein et siphon.
  20. Étude de l’amplitude du saut hydraulique.
  21. Génération de différents états d’écoulement à l’aide d’un barrage sous-marin.
  22. Étude des processus de décharge sous un déversoir réglable : Etude des changements alternés au cours de la décharge.
  23. Relation entre le niveau de remous et le niveau de décharge.
  24. Etude de décharge sous une vanne radiale : Etude des changements alternés au cours de la décharge.
  25. Pression hydrostatique sur un déversoir.
  26. Étude des vagues.
  27. Comportement des structures dans des conditions de houle (en mer agitée).
  28. Application et compréhension de la formule de Manning.
  29. Étude des écoulements sous-critiques et supercritiques.
  30. Apprendre à appliquer les équations de force, de quantité de mouvement et d’énergie dans des situations typiques.
  31. Étude du passage du courant circulant au courant accéléré.
  32. Étalonnage des capteurs.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. Remplissage du tube de Pitot.
  2. Remplissage du venturimètre avec sortie analogique.
  3. Calcul du débit d’eau.
  4. Utilisation du limnimètre.
  5. Visualisation des flux.

Autres possibilités à réaliser avec cette unité :

  1. De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d’un projecteur ou d’un tableau blanc électronique.
  2. Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc. en temps réel.
  3. Le système de contrôle informatique avec SCADA permet une véritable simulation industrielle.
  4. Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
  5. Cette unité peut être utilisée pour faire de la recherche appliquée.
  6. Cette unité peut être utilisée pour donner des cours de formation aux industries même à d’autres institutions d’enseignement technique.
  7. Contrôle du processus de l’unité CFC via la boîte d’interface de contrôle sans l’ordinateur.
  8. Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l’unité CFC.
  9. En utilisant PLC-PI, 19 autres exercices peuvent être effectués.
  10. Plusieurs autres exercices peuvent être faits et conçus par l’utilisateur.
