Le Collecteur d'Énergie Solaire, Contrôlé par Ordinateur (PC), "ECESC", a été conçu par EDIBON pour étudier la conversion de l'énergie solaire en énergie thermique en utilisant un capteur parabolique.

Voir description générale

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur
FSS

Système de Simulation de Défauts
PLCHMI

IIoT Contrôle et surveillance local / à distance avec IHM
ELK

Kit de Développement Logiciel EDIBON, Optimisé par NI LabVIEW™
ESN

EDIBON Scada-Net
ECL

EDIBON Cloud Learning

Description Générale

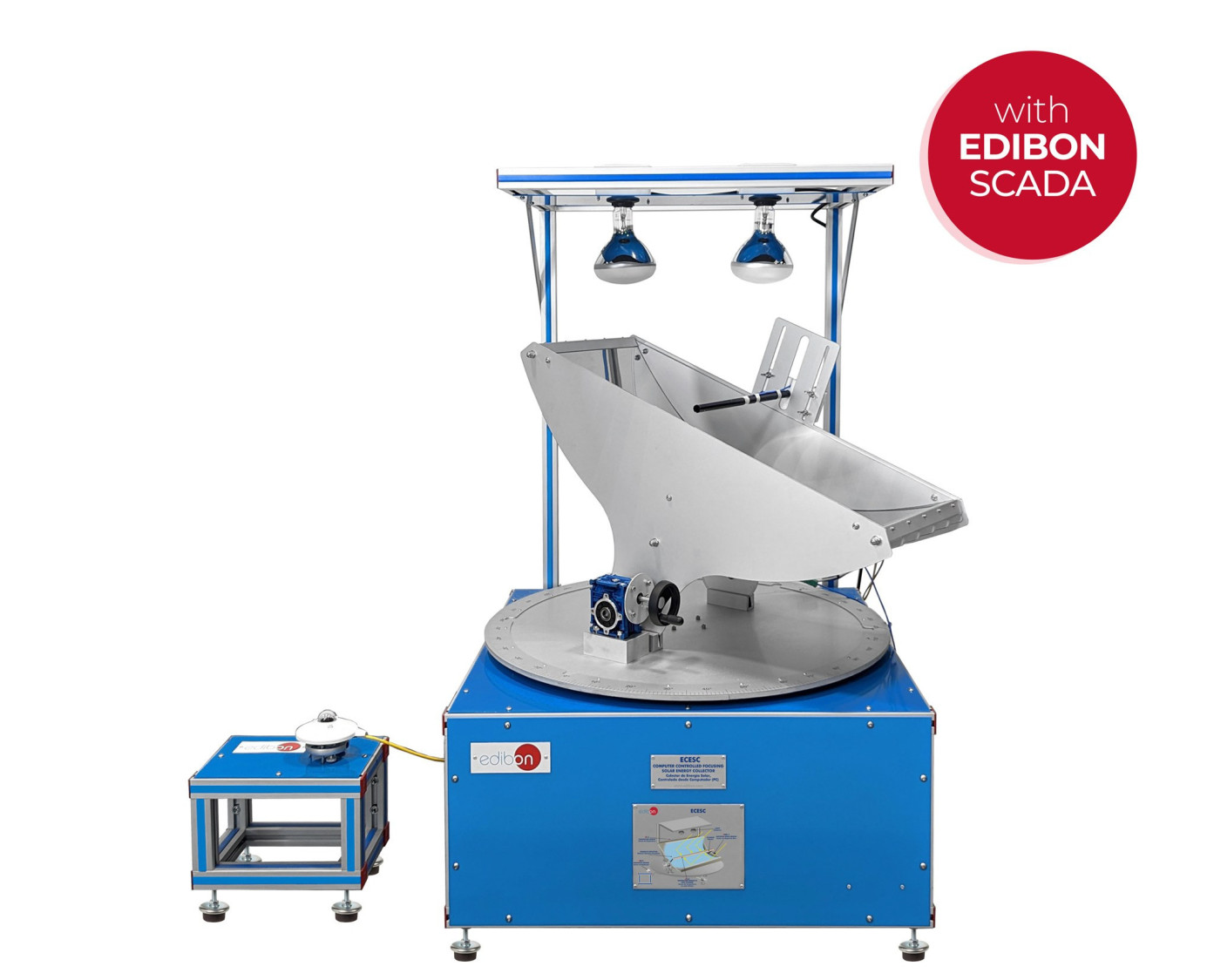

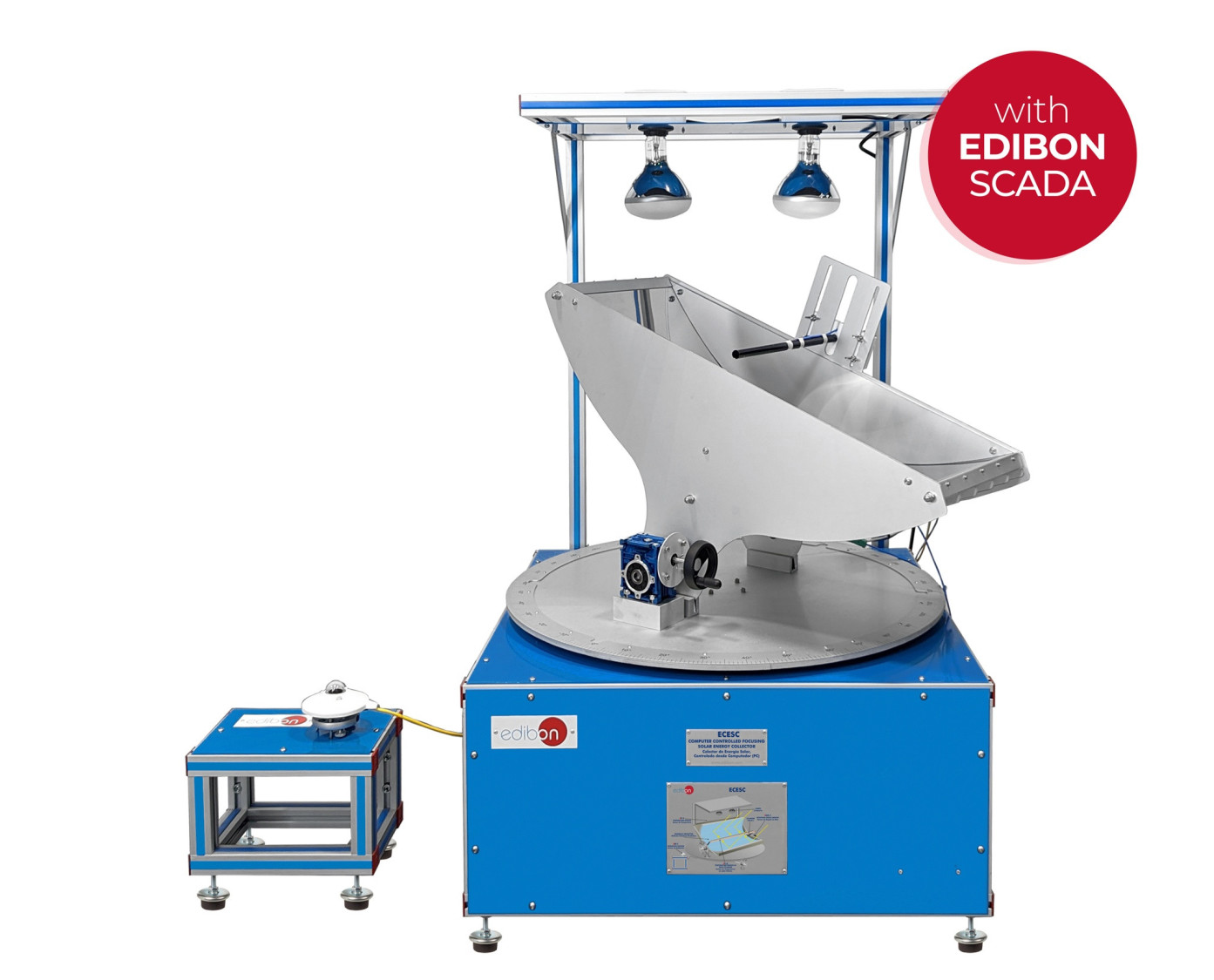

Le Collecteur d’Énergie Solaire, Contrôlé par Ordinateur (PC), "ECESC", illustre les principes d'une cuvette parabolique pour collecter l'énergie solaire.

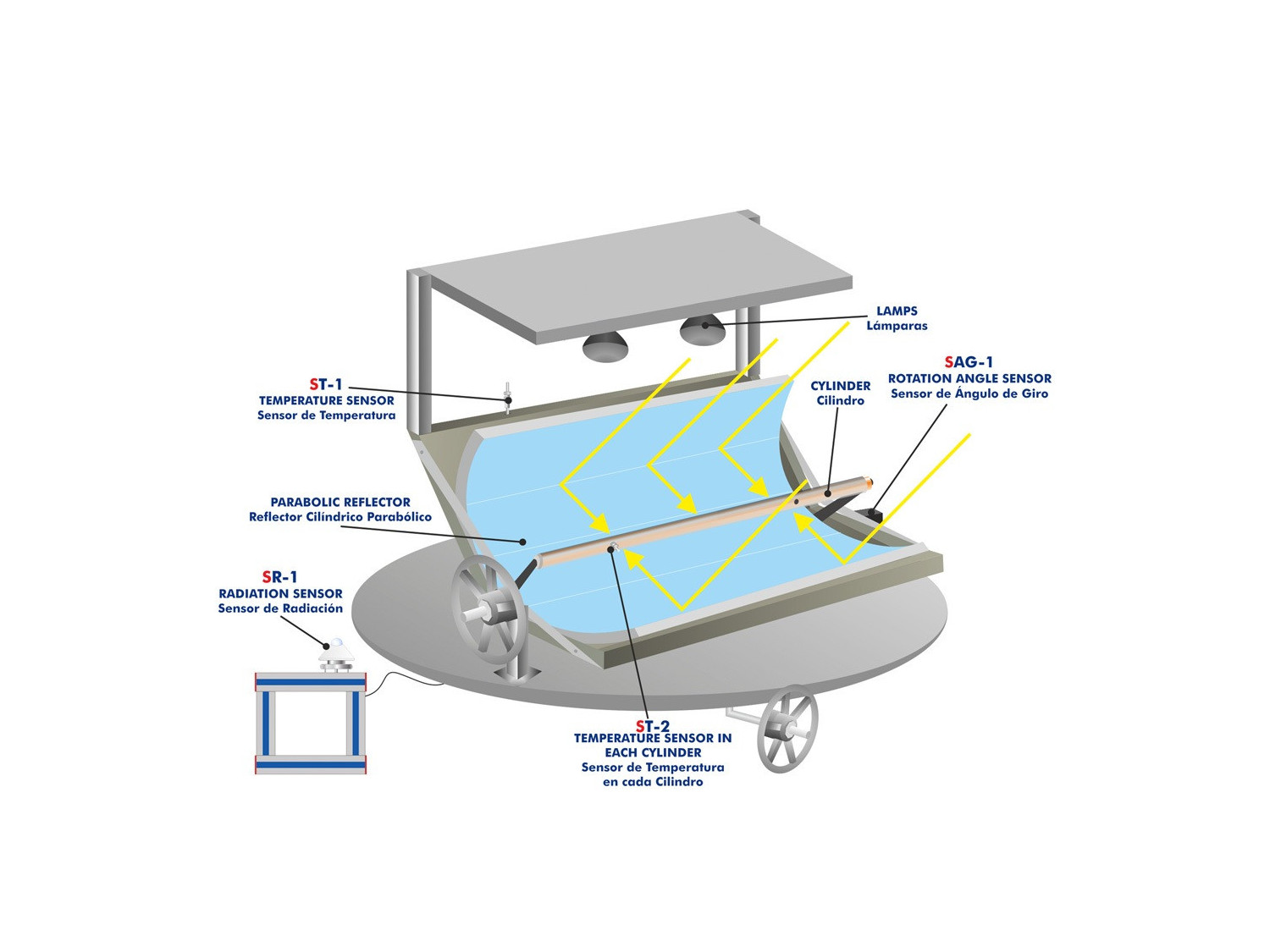

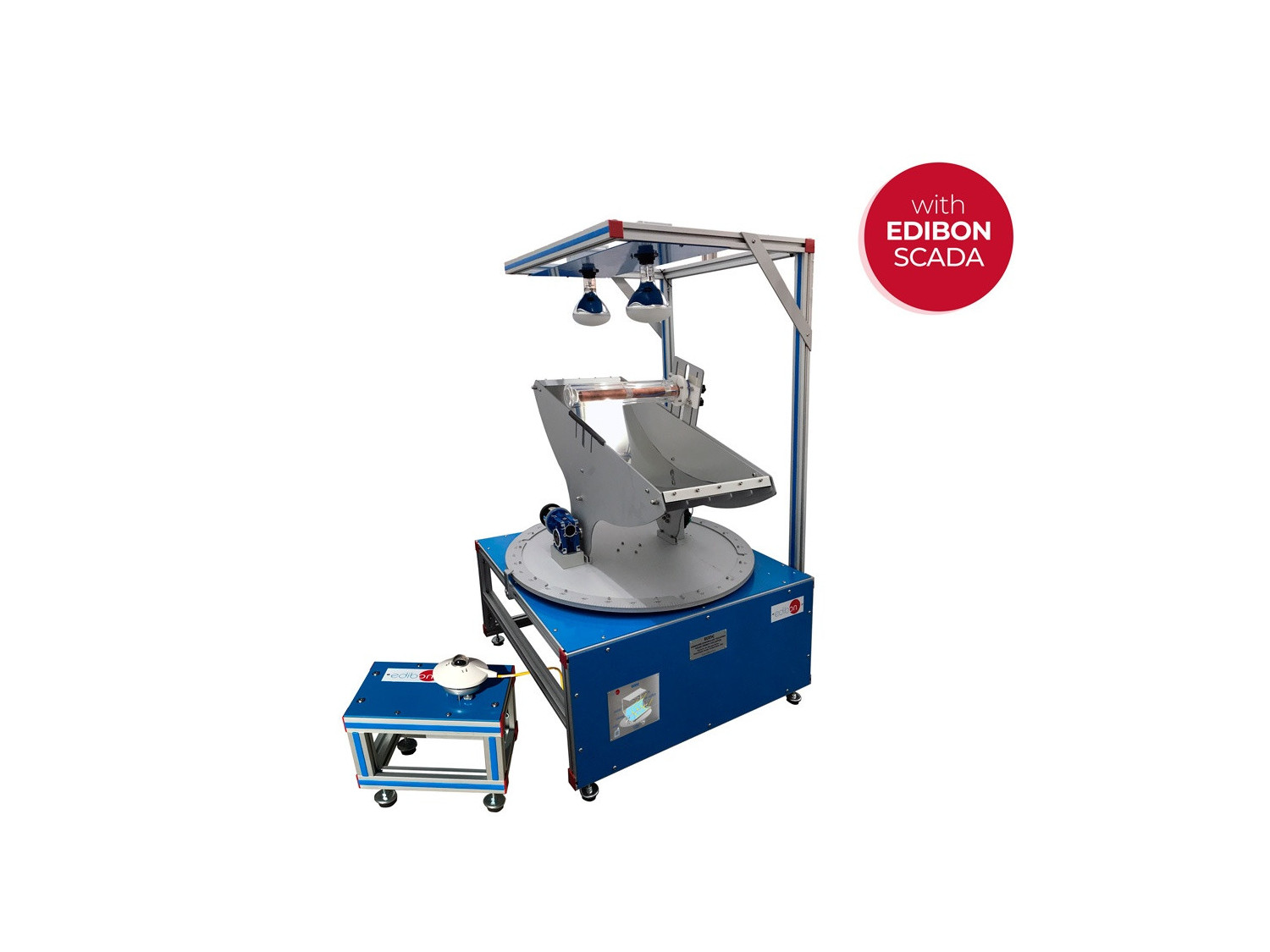

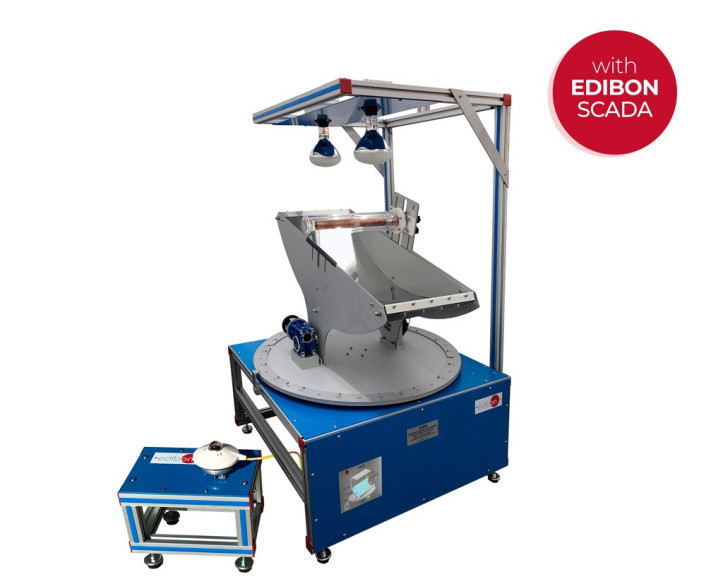

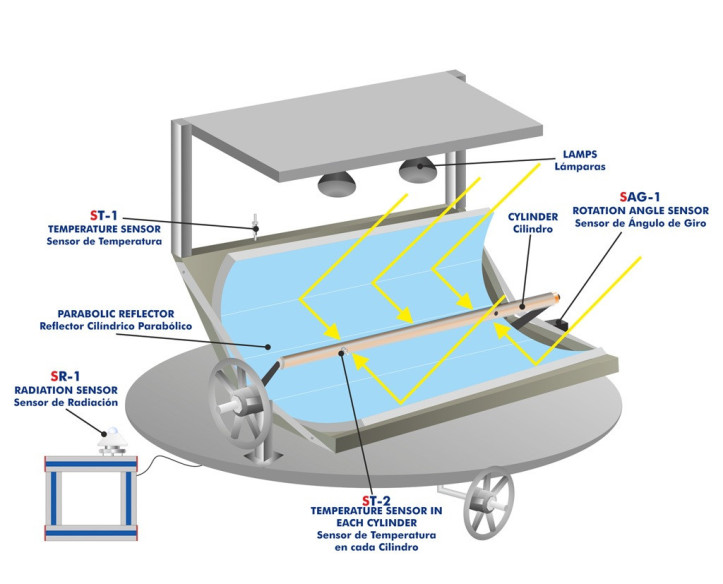

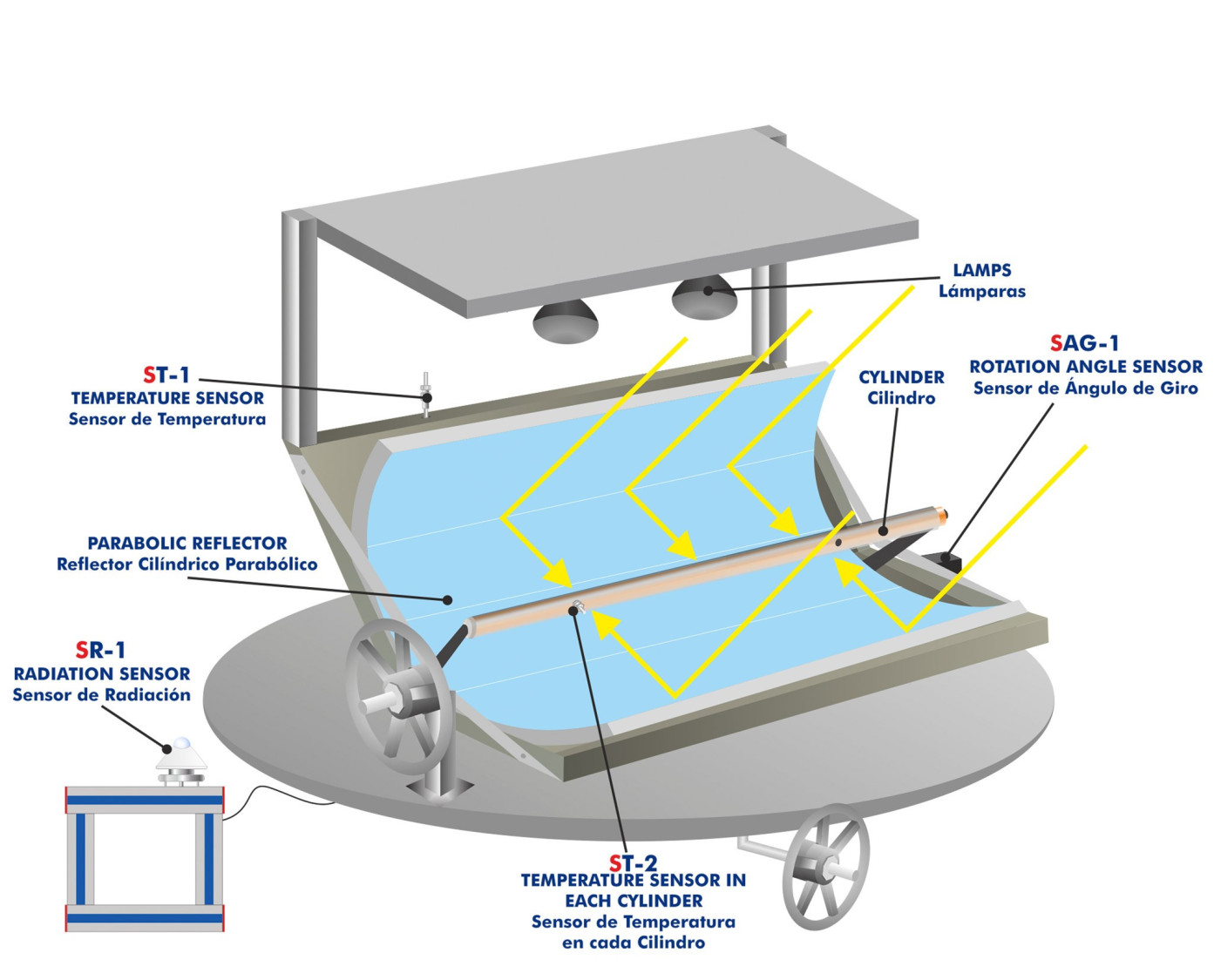

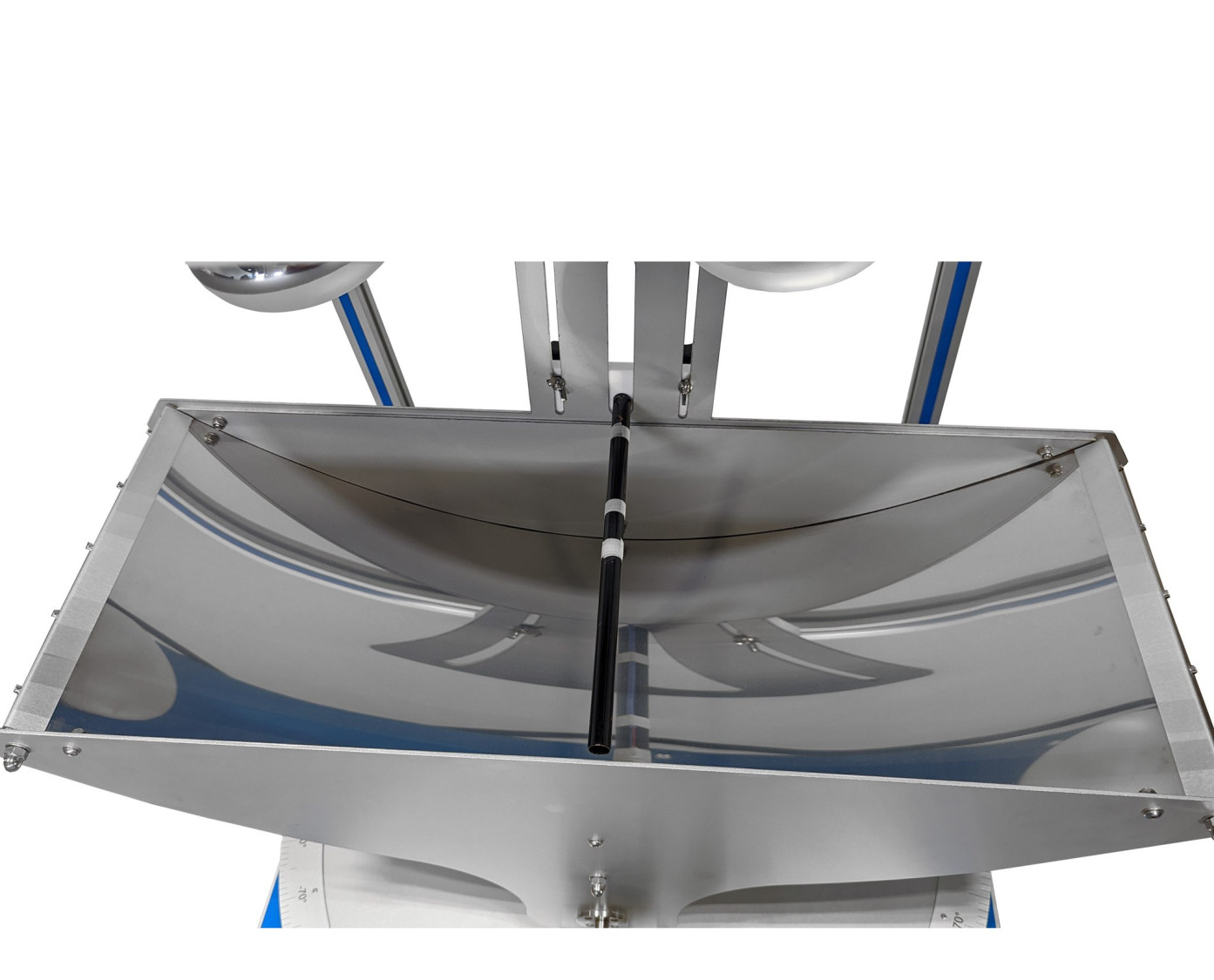

L'unité comprend un réflecteur parabolique en acier inoxydable hautement poli sur une base mobile. Il peut être ajusté horizontalement et verticalement afin que l'énergie solaire soit concentrée sur un collecteur d'énergie depuis différentes positions. Le réflecteur comprend un pyranomètre pour mesurer le rayonnement solaire incident.

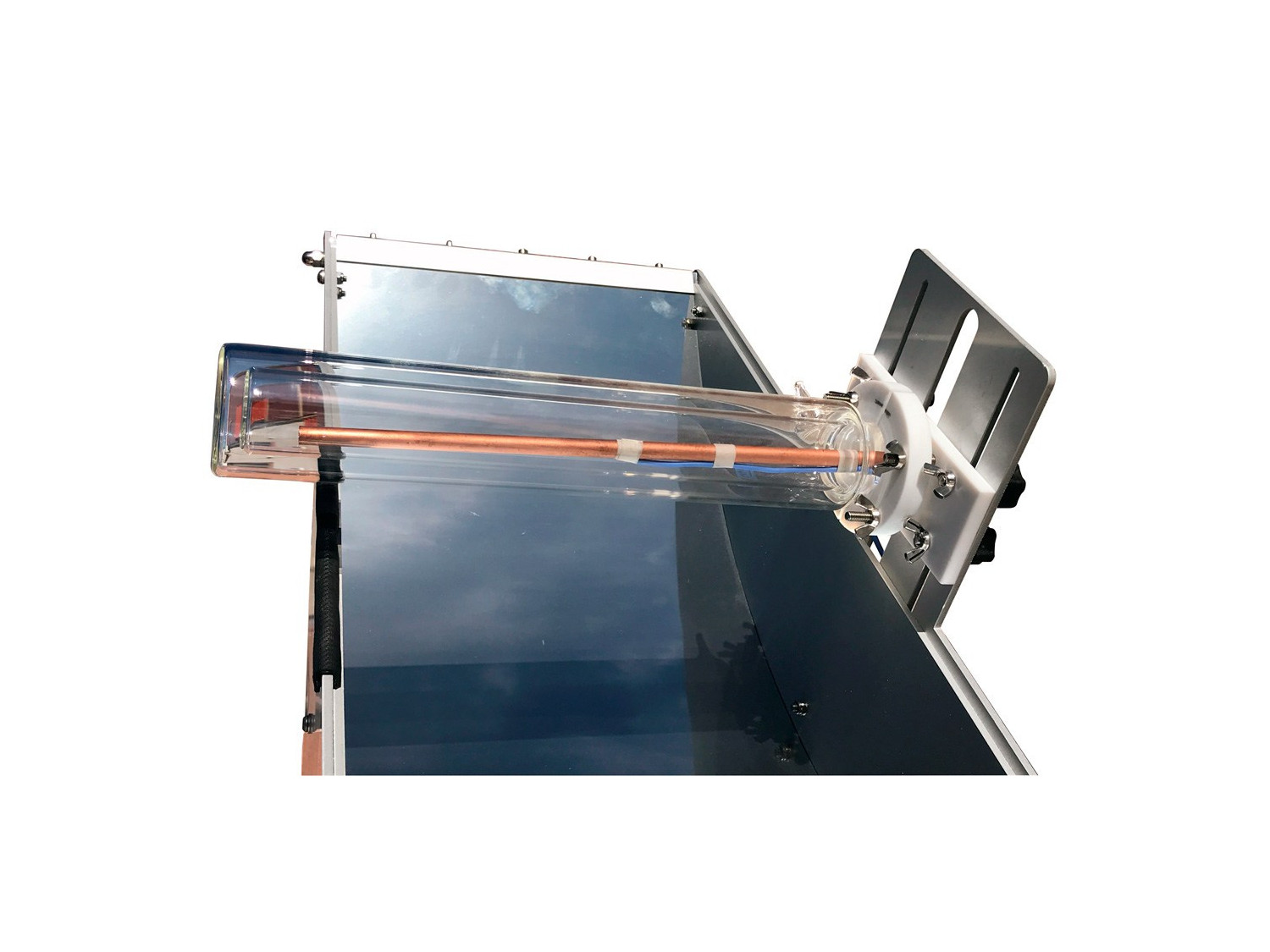

Cinq collecteurs d'énergie interchangeables de différentes tailles sont inclus pour étudier différents rapports de concentration. L'un d'entre eux est doté d'un revêtement noir spécial pour étudier son effet. Chaque capteur est équipé d'un capteur de température de type "J" pour mesurer la température du capteur. De plus, un autre collecteur en verre isolant avec un revêtement sous vide est inclus pour étudier l'effet d'un collecteur blindé.

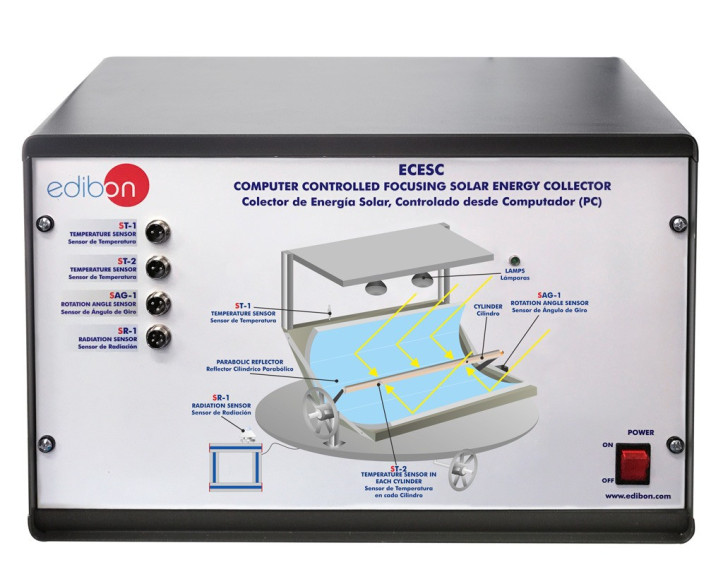

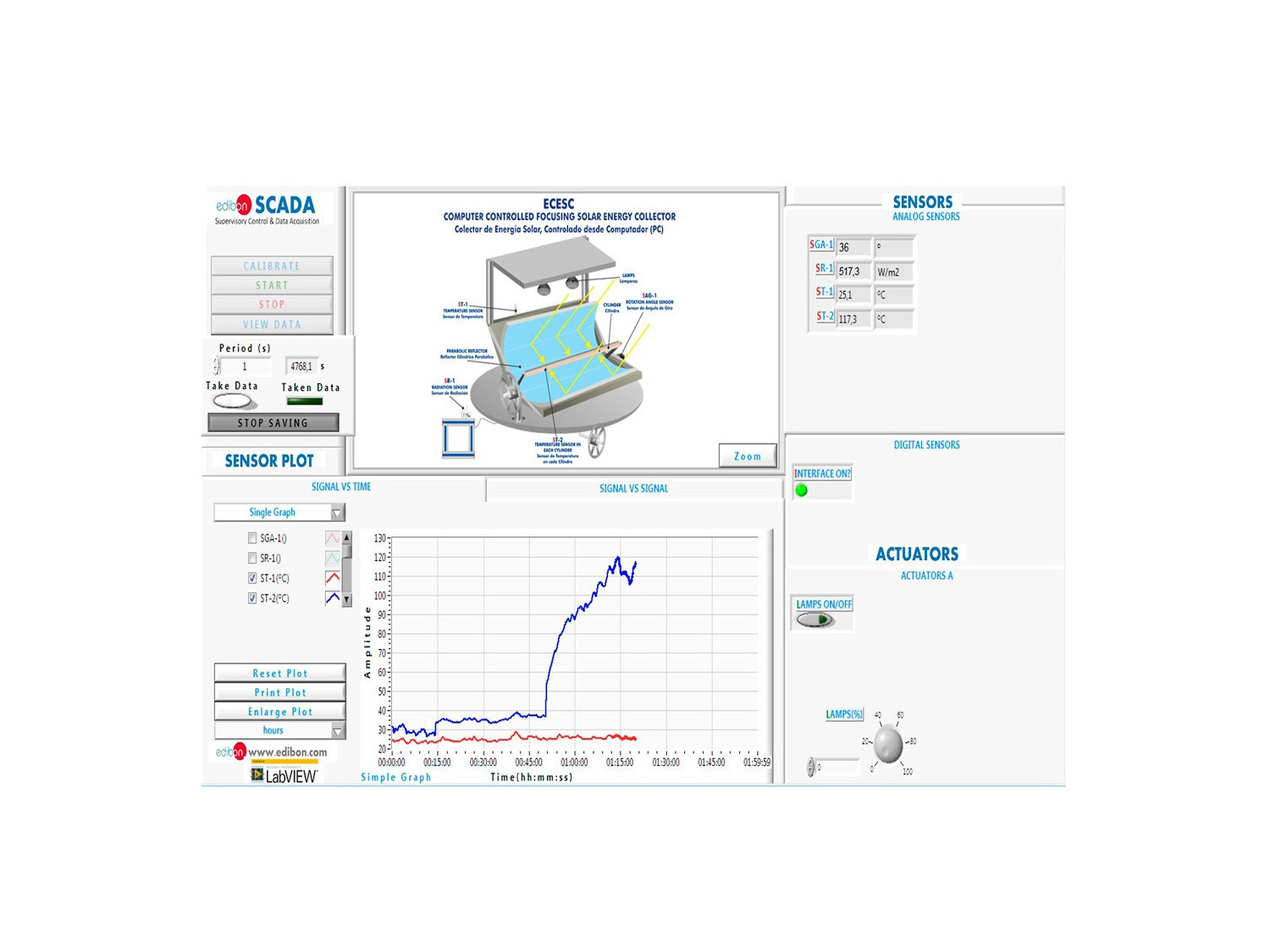

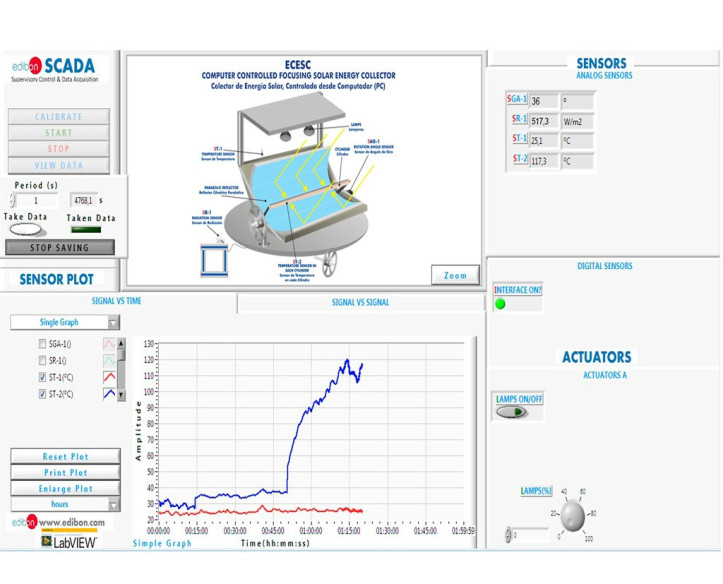

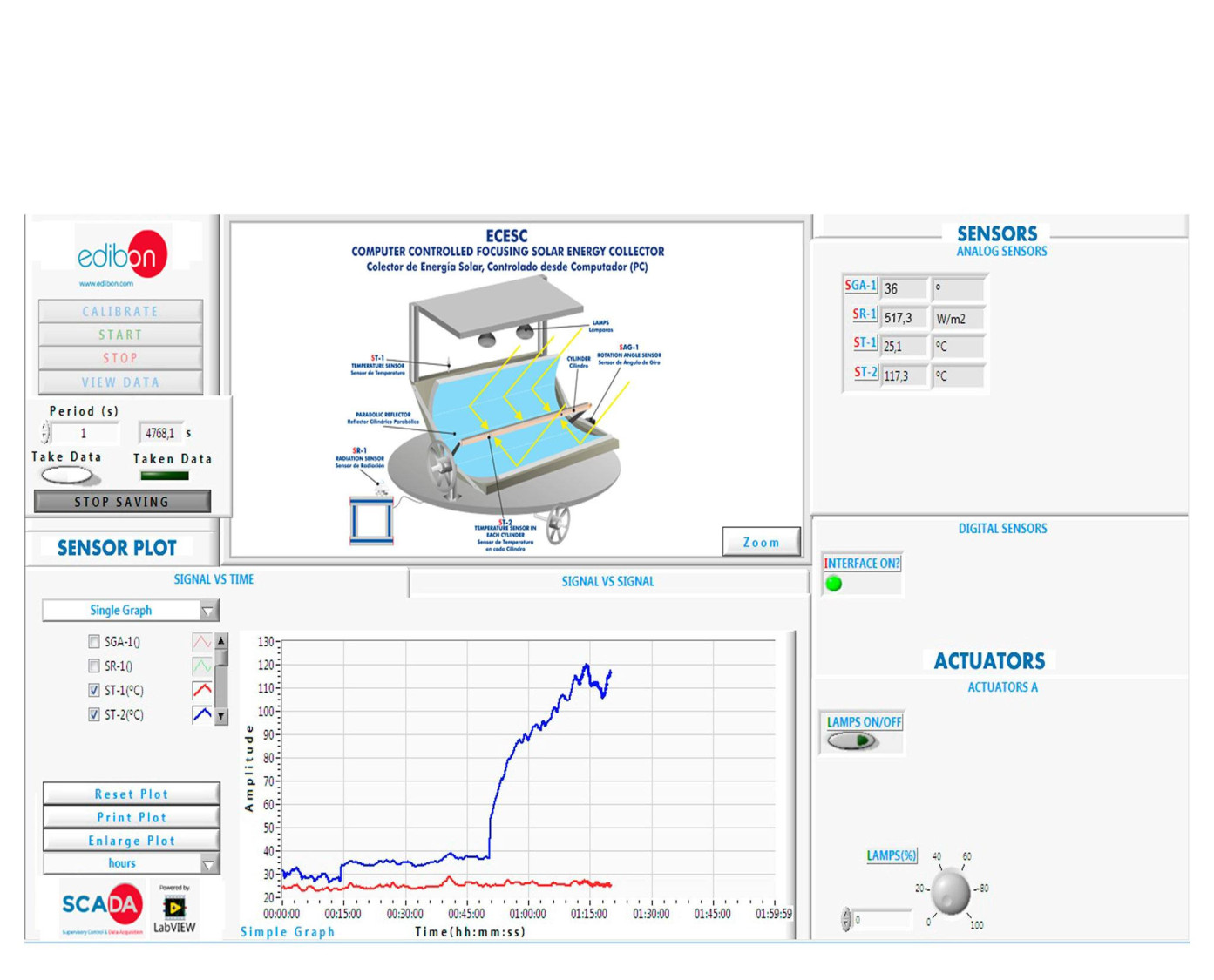

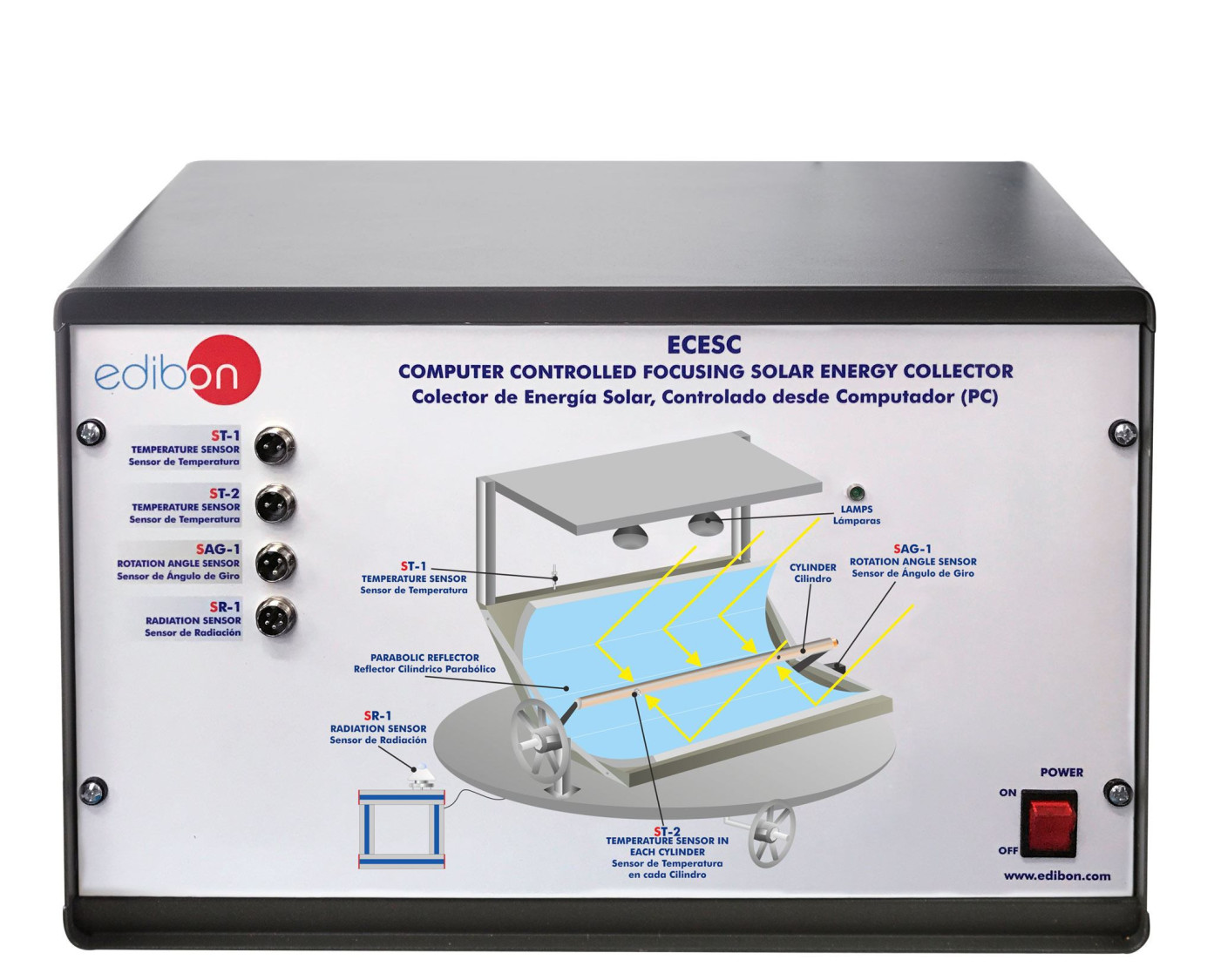

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Fonctionnement d'un capteur solaire cylindrique.
  2. Etude des différents niveaux de concentration d'énergie en fonction de la taille du capteur.
  3. Comparaison des niveaux de concentration d'énergie d'un cylindre non blindé et d'un cylindre blindé.
  4. Mesure des températures maximales atteintes par les capteurs d'énergie.
  5. Optimisation et réglage d'une auge parabolique pour obtenir des niveaux de concentration élevés.
  6. Calibrage des capteurs.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
  2. Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc. en temps réel.
  3. Le système de contrôle informatique avec SCADA permet une véritable simulation industrielle.
  4. Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
  5. Cette unité peut être utilisée pour faire de la recherche appliquée.
  6. Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres institutions d'enseignement technique.
  7. Contrôle du processus de l'unité ECESC via la boîte d'interface de contrôle sans l'ordinateur.
  8. Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l'unité ECESC.
  9. Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.
