TIFT Échangeur de Chaleur à Ecoulement Turbulent pour TICC
SYSTEMES INNOVANTS

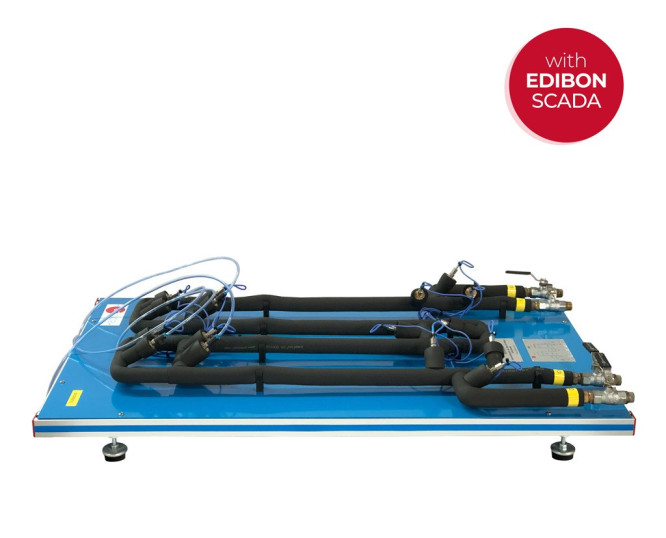

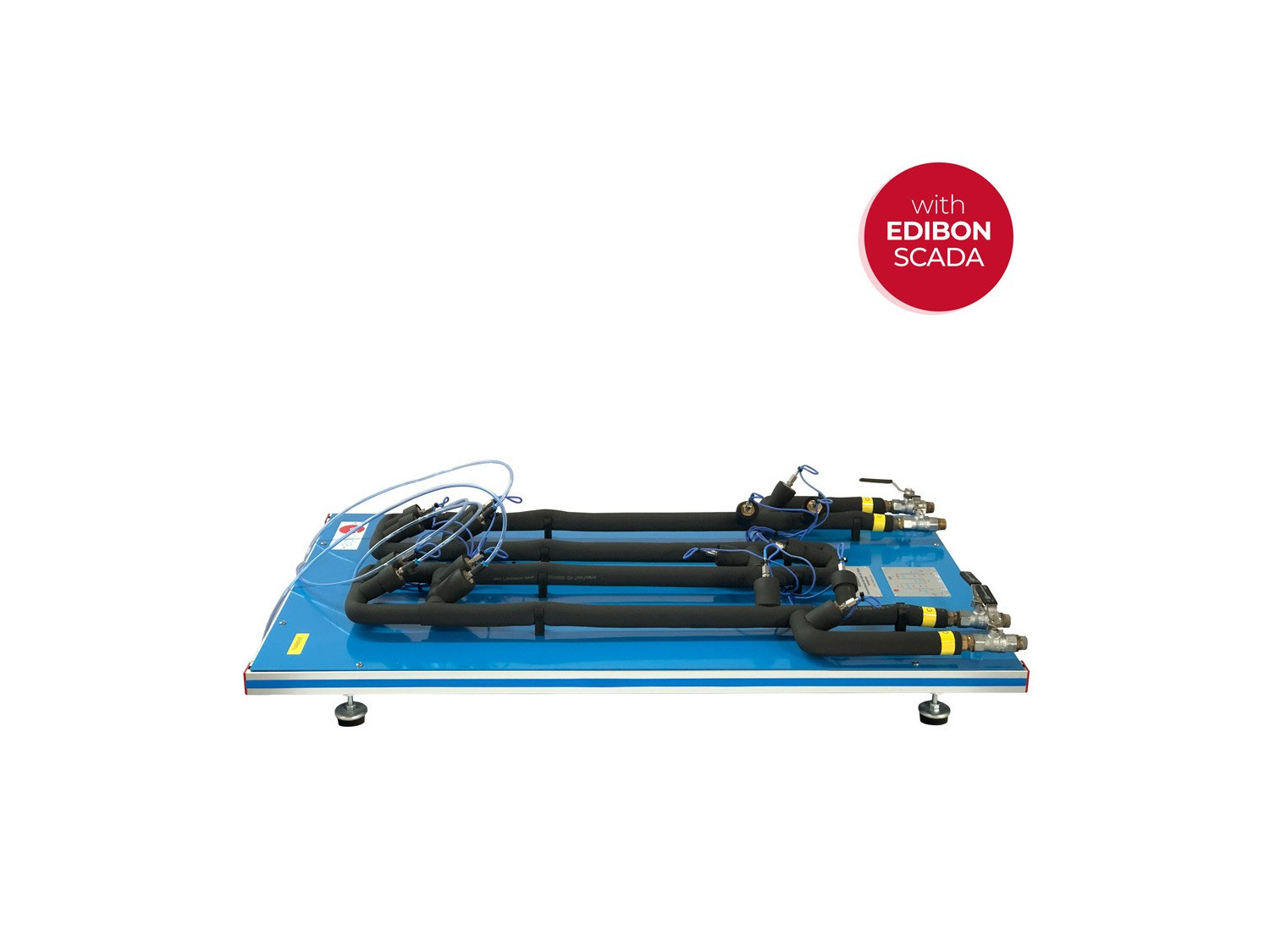

L’Échangeur de Chaleur à Ecoulement Turbulent pour TICC, "TIFT", conçu par EDIBON, offre un environnement complet pour l’étude détaillée du transfert de chaleur entre l’eau chaude circulant à travers un tube interne et l’eau froide circulant dans l’espace annulaire entre les tubes interne et externe. Cette unité facilite l’analyse de la variation du transfert de chaleur dans différentes conditions, y compris les changements de débit, de température et de type d’écoulement, qu’il s’agisse d’écoulement à contre-courant ou parallèle.
Expansions
Laboratories
Description Générale
Les échangeurs de chaleur à écoulement turbulent sont largement utilisés dans diverses industries telles que la chimie, l’alimentation, la pharmacie et la production d’énergie. Ces dispositifs jouent un rôle fondamental dans le chauffage et le refroidissement des fluides, ainsi que dans les systèmes de refroidissement des produits pétroliers et des moteurs. Leur conception optimisée garantit un transfert de chaleur efficace, contribuant au contrôle précis de la température dans les processus industriels.
L’Échangeur de Chaleur à Ecoulement Turbulent pour TICC, "TIFT", conçu par EDIBON, offre un environnement complet pour l’étude détaillée du transfert de chaleur entre l’eau chaude circulant à travers un tube interne et l’eau froide circulant dans l’espace annulaire entre les tubes interne et externe. Cette unité facilite l’analyse de la variation du transfert de chaleur dans différentes conditions, y compris les changements de débit, de température et de type d’écoulement, qu’il s’agisse d’écoulement à contre-courant ou parallèle.
Avec une conception optimisée pour améliorer l’efficacité du transfert de chaleur, l’Échangeur de Chaleur à Ecoulement Turbulent pour TICC offre un outil efficace pour l’analyse et l’expérimentation des échanges thermiques. De plus, il permet de mesurer la température entre les tubes, ce qui est crucial pour garantir un transfert de chaleur efficace et détecter d’éventuels problèmes. Cette capacité facilite le suivi de l’efficacité de l’échangeur, l’identification des défauts du système, l’optimisation de la conception et la compréhension de la distribution thermique dans l’unité. En conséquence, des calculs tels que le bilan énergétique global dans l’échangeur et l’analyse des pertes, la détermination de l’efficacité de l’échangeur à l’aide de la méthode NTU, l’étude du transfert de chaleur dans des conditions d’écoulement à contre-courant et parallèle, l’analyse de l’influence du débit sur le transfert de chaleur par le calcul du nombre de Reynolds, la corrélation entre le nombre de Nusselt et les nombres de Reynolds et de Prandtl, et la détermination des coefficients de transfert de chaleur par convection peuvent être effectués.
Ces mesures détaillées permettent d’ajuster le fonctionnement de l’échangeur pour améliorer ses performances et assurer un bon flux de chaleur entre les fluides circulant à travers celui-ci. En résumé, l’Échangeur de Chaleur à Ecoulement Turbulent pour TICC, "TIFT", offre aux étudiants, aux professeurs et aux chercheurs l’occasion de comprendre en profondeur et d’appliquer les principes fondamentaux du transfert de chaleur dans de tels échangeurs. Grâce à sa conception innovante, cette unité permet une compréhension détaillée et applicable dans l’industrie.
Pour travailler avec cette unité, l’Unité de Base et de Service, "TIUS", est requise, laquelle fournit des fonctions clés telles que le chauffage de l’eau à l’aide d’un bain thermostatique, le pompage de l’eau chaude, la régulation et la mesure des débits d’eau froide et chaude, la mesure des températures d’entrée et de sortie de l’eau froide et chaude, ainsi que la mesure de la perte de charge dans l’échangeur de chaleur.
Ces Unités Contrôlées par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l’Unité elle-même + un Boîtier d’Interface de Contrôle + une Carte d’Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d’Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.
Des exercices et pratiques guidées
EXERCICES GUIDÉS INCLUS DANS LE MANUEL
- Bilan énergétique global dans l’échangeur de chaleur et étude des pertes.
- Détermination de l'efficacité de l'échangeur. Procédé NTU.
- Etude du transfert de chaleur dans des conditions d'écoulement à contre-courant et des conditions d'écoulement parallèles.
- L'influence de l'écoulement du transfert de chaleur. calcul du nombre de Reynolds.
- Préparation des corrélations qui concerne le nombre de Nusselt pour le nombre de Reynolds et le nombre de Prandtl.
- Préparation des coefficients de transfert de chaleur pour la convection.
- Étalonnage des capteurs.
PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT
- Etude de l'hystérésis du capteur de débit.
Autres possibilités à réaliser avec cette unité :
- De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
- Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc, en temps réel.
- Le système de contrôle informatique avec SCADA permet une véritable simulation industrielle.
- Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
- Cette unité peut être utilisée pour faire de la recherche appliquée.
- Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres institutions d'enseignement technique.
- Contrôle du processus de l'unité TICC via la boîte d'interface de contrôle sans l'ordinateur.
- Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l'unité TICC.
- En utilisant PLC-PI, 19 autres exercices peuvent être effectués.
- Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.
UNITÉS SIMILAIRES DISPONIBLES
Carter et Tube Échangeur de Chaleur pour TICC
Échangeur de Chaleur à Tubes Concentriques pour TICC
Échangeur de Chaleur à Cuve Gainée pour TICC
Échangeur de Chaleur à Récipient avec Bobine pour TICC
Échangeur de Chaleur à Tube Concentrique Etendu pour TICC
Échangeur de Chaleur à Plaques Etendu pour TICC
Échangeur de Chaleur à Flux Croisés pour TICC
EQUIPEMENT COMPLEMENTAIRE
Système de Formation d'Échangeurs de Chaleur, Contrôlés par Ordinateur (PC)
Unité de Base et Service (Commune pour tous les Echangeurs de Chaleur Disponibles de Type "TI")
Échangeur de Chaleur à Tubes Concentriques pour TICC
Échangeur de Chaleur à Tube Concentrique Etendu pour TICC
Échangeur de Chaleur à Plaques pour TICC
Échangeur de Chaleur à Plaques Etendu pour TICC
Carter et Tube Échangeur de Chaleur pour TICC
Échangeur de Chaleur à Cuve Gainée pour TICC
Échangeur de Chaleur à Récipient avec Bobine pour TICC
Échangeur de Chaleur à Flux Croisés pour TICC
Système d'entrainement d'Échangeur de Chaleur
Unité Base et Service (Commune pour tous les Echangeurs de Chaleur disponibles type "TI..B")
