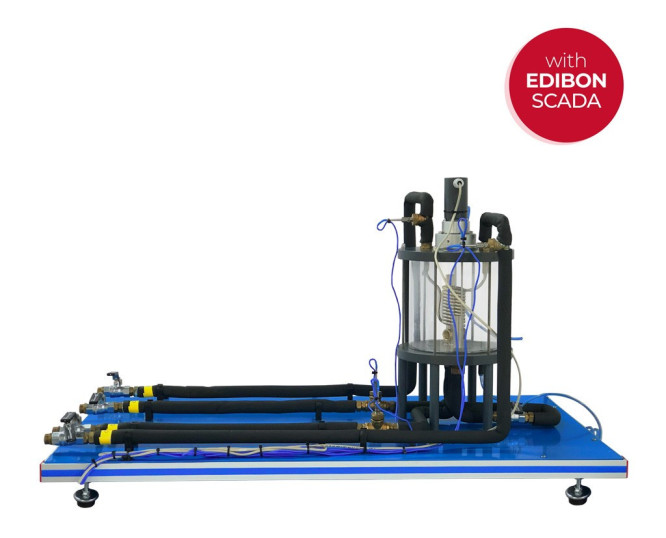

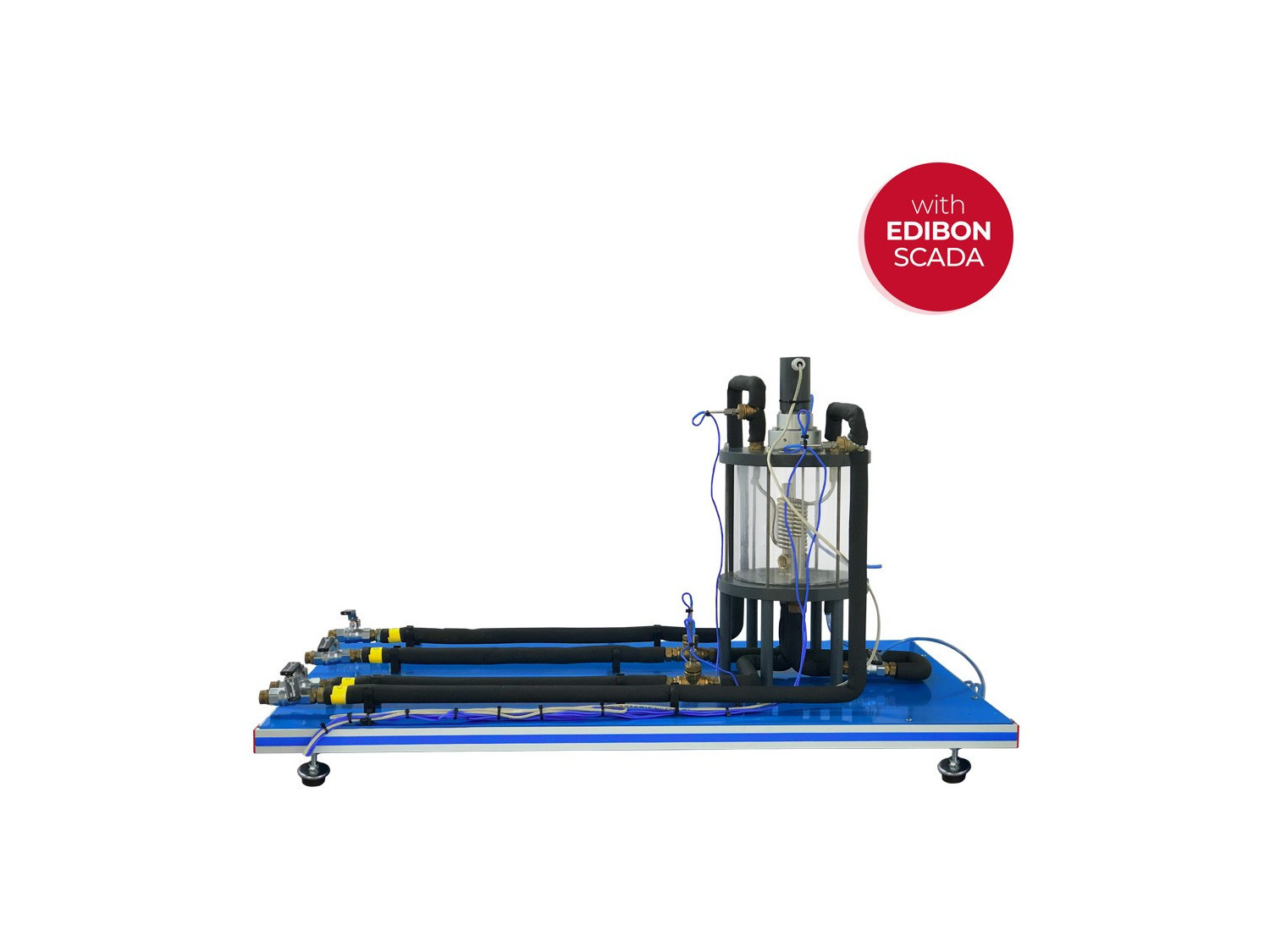

TIVS Échangeur de Chaleur à Récipient avec Bobine pour TICC

L’Échangeur de Chaleur à Récipient avec Bobine pour TICC, "TIVS", conçu par EDIBON, offre un environnement complet pour l’étude détaillée du transfert de chaleur entre deux fluides qui ne se mélangent pas. Dans cette unité, l’eau chaude circule à travers un serpentin, transférant la chaleur à l’eau froide contenue dans la vasque. De cette manière, le fluide chaud chauffe l’eau contenue dans la vasque, permettant le transfert de chaleur d’un fluide à l’autre.

Ce type d’échangeur est couramment utilisé dans une large gamme d’industries, notamment dans les secteurs chimique, pharmaceutique, agroalimentaire, énergétique et HVAC. Ces échangeurs sont couramment utilisés pour chauffer ou refroidir des liquides contenus dans des réservoirs ou des cuves, facilitant le transfert de chaleur entre le liquide contenu dans la vasque et le fluide circulant à travers le serpentin.

L’Échangeur de Chaleur à Récipient avec Bobine pour TICC permet d’analyser la variation du transfert de chaleur dans différentes conditions, telles que les changements de débit, de température et de type d’écoulement. Avec une conception optimisée pour un transfert de chaleur efficace, cet échangeur fournit un outil efficace pour l’analyse et l’expérimentation en matière d’échange de chaleur. De plus, il permet la mesure de la température entre le serpentin et la vasque, ce qui est essentiel pour garantir un échange thermique efficace et détecter d’éventuels problèmes, facilitant ainsi la surveillance de l’efficacité de l’échangeur et l’optimisation de sa conception.

Ces mesures détaillées permettent d’ajuster le fonctionnement de l’échangeur pour améliorer ses performances et assurer un flux de chaleur adéquat entre les fluides circulant à travers celui-ci.

En résumé, l’Échangeur de Chaleur à Récipient avec Bobine pour TICC, "TIVS", offre aux étudiants, aux professeurs et aux chercheurs l’occasion de comprendre en profondeur et d’appliquer les principes fondamentaux du transfert de chaleur dans ce type d’échangeur. Grâce à sa conception innovante, cette unité offre une compréhension détaillée et applicable dans l’industrie.

Pour travailler avec cette unité, l’Unité de Base et de Service, "TIUS", est requise, laquelle fournit des fonctions clés telles que le chauffage de l’eau à l’aide d’un bain thermostatique, le pompage de l’eau chaude, la régulation et la mesure des débits d’eau froide et chaude, la mesure des températures d’entrée et de sortie de l’eau froide et chaude, ainsi que la mesure de la perte de charge dans l’échangeur de chaleur.

Ces Unités Contrôlées par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l’Unité elle-même + un Boîtier d’Interface de Contrôle + une Carte d’Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d’Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.
