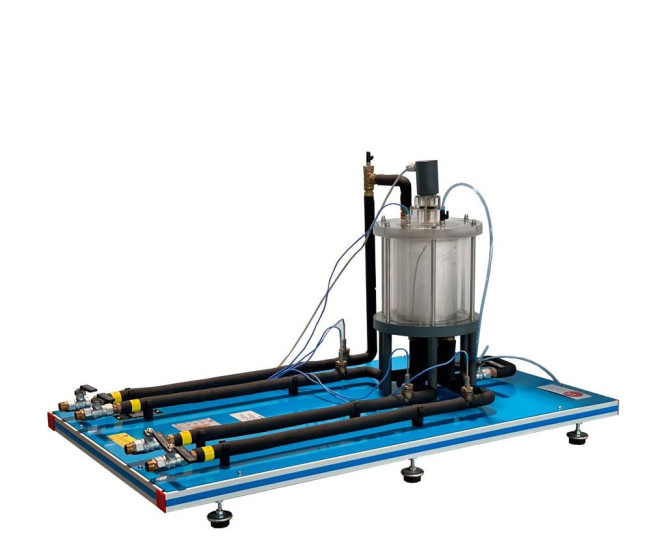

TIVEB Échangeur de Chaleur de la Cuve pour TICB

JACKETED VESSEL HEAT EXCHANGER FOR TICB - TIVEB

SYSTEMES INNOVANTS

L’Échangeur de Chaleur à Cuve Gainée pour TICB, "TIVEB", conçu par EDIBON, offre un environnement complet pour l’étude détaillée du transfert de chaleur entre deux fluides qui ne se mélangent pas. Dans cette unité, l’eau chaude circule à travers une chemise, transférant la chaleur à l’eau froide qui circule à l’intérieur du récipient.

Voir description générale

NOUVELLES LIÉES

Description Générale

L’Échangeur de Chaleur à Cuve Gainée pour TICB, "TIVEB", conçu par EDIBON, offre un environnement complet pour l’étude détaillée du transfert de chaleur entre deux fluides qui ne se mélangent pas. Dans cette unité, l’eau chaude circule à travers une chemise, transférant la chaleur à l’eau froide qui circule à l’intérieur du récipient.

De cette manière, le fluide chaud chauffe la chemise, permettant à la chaleur d’être transférée au fluide froid à l’intérieur du récipient.

Cet échangeur de chaleur est couramment utilisé dans les applications industrielles pour chauffer ou refroidir des liquides dans des réservoirs ou des récipients, comme dans les industries alimentaire, chimique ou pharmaceutique, entre autres.

Cette unité permet d’analyser la variation du transfert de chaleur dans différentes conditions, telles que les changements de débit, de température et de type d’écoulement. Avec une conception optimisée pour un transfert de chaleur efficace, l’Échangeur de Chaleur à Cuve Gainée pour TICB offre un outil efficace pour l’analyse et l’expérimentation dans l’échange de chaleur. De plus, il permet la mesure de la température entre la chemise et le récipient, ce qui est essentiel pour garantir un échange thermique efficace et détecter d’éventuels problèmes, facilitant le suivi de l’efficacité de l’échangeur et l’optimisation de la conception. Ces mesures détaillées permettent d’ajuster le fonctionnement de l’échangeur pour améliorer ses performances et garantir un flux de chaleur adéquat entre les fluides circulants.

En résumé, l’Échangeur de Chaleur à Cuve Gainée pour TICB, "TIVEB", offre aux étudiants, aux professeurs et aux chercheurs l’occasion de comprendre en profondeur et d’appliquer les principes fondamentaux du transfert de chaleur dans les échangeurs de chaleur à enveloppe. Grâce à sa conception innovante, cette unité offre une compréhension détaillée et applicable dans l’industrie.

Pour travailler avec cette unité, l’Unité de Base et de Service, "TIUSB", est requise, laquelle fournit des fonctions clés telles que le chauffage de l’eau à l’aide d’un bain thermostatique, le pompage de l’eau chaude, la régulation et la mesure des débits d’eau froide et chaude, la mesure des températures d’entrée et de sortie de l’eau froide et chaude, ainsi que la mesure de la perte de charge dans l’échangeur de chaleur.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Bilan énergétique global dans l’échangeur de chaleur et étude des pertes.
  2. Détermination de l’efficacité de l’échangeur. Procédé NTU.
  3. Débit influence dans le transfert de chaleur. Calcul du nombre de Reynolds.
  4. L’influence de l’agitation dans le récipient pour le transfert de chaleur dans une opération discontinue.
  5. Influence du volume d’eau dans le récipient pour le transfert de chaleur dans une opération discontinue.
