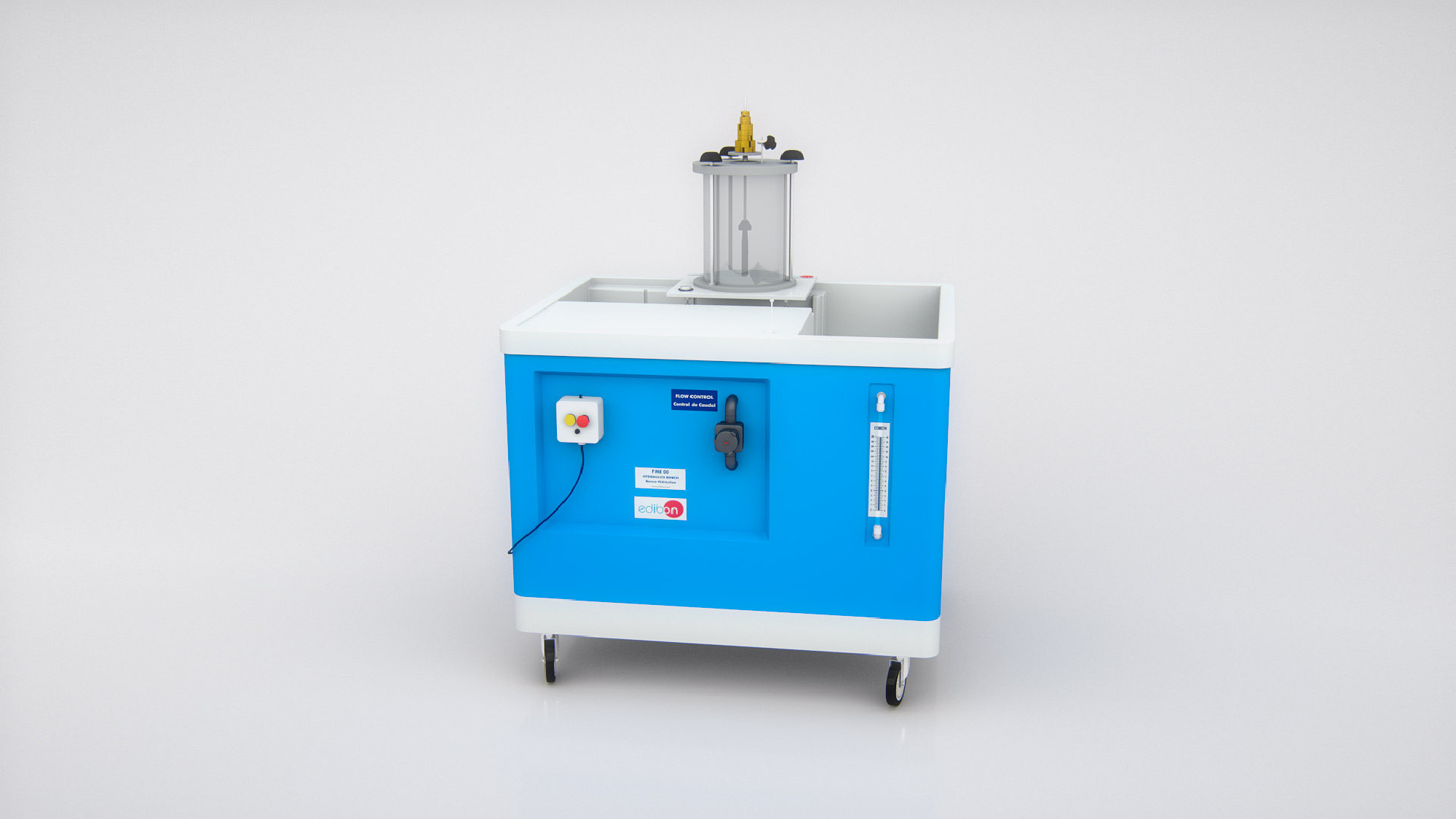

FME01 Unité avec unité de service FME00

JET IMPACT ON SURFACES - FME01
JET IMPACT ON SURFACES - FME01

SYSTEMES INNOVANTS

L’Unité d’Impact de Jet sur des Surfaces, "FME01", conçu par EDIBON, permet d’étudier l’interaction entre un jet de fluide en mouvement et différentes surfaces d’impact, offrant une compréhension approfondie des principes de la dynamique des fluides et de leurs applications en ingénierie hydraulique et industrielle.

Voir description générale

NOUVELLES LIÉES

Description Générale

L’Unité d’Impact de Jet sur des Surfaces, "FME01", conçu par EDIBON, permet d’étudier l’interaction entre un jet de fluide en mouvement et différentes surfaces d’impact, offrant une compréhension approfondie des principes de la dynamique des fluides et de leurs applications en ingénierie hydraulique et industrielle. Son design permet une observation en temps réel de la variation de la force du jet en fonction de la géométrie de la surface, permettant aux étudiants d’analyser son comportement dans différentes conditions d’exploitation. Le débit d’entrée est fourni par le Banc Hydraulique, "FME00", ou le Groupe d’Alimentation Hydraulique de Base, "FME00/B".

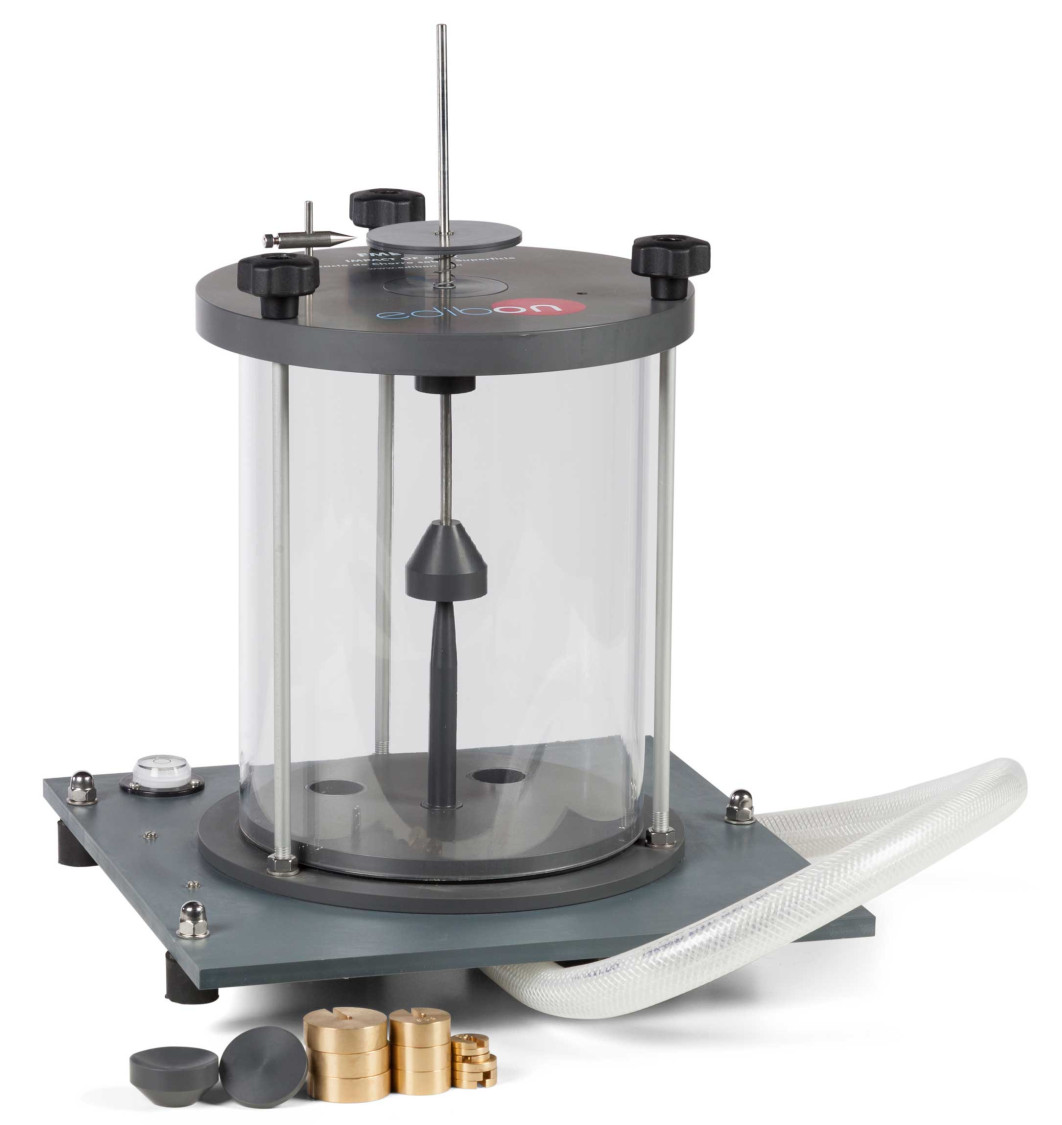

Le FME01 est composé d’un réservoir cylindrique avec des parois latérales transparentes, permettant une visualisation claire de l’impact du jet sur la surface étudiée. À l’intérieur, une buse alignée avec l’axe central dirige le flux d’eau vers la surface cible, facilitant la mesure de la force appliquée. Pour une quantification précise, l’unité intègre un système de masses calibrées, qui équilibre la force de l’eau et permet une mesure à l’aide d’un indicateur de référence préalablement ajusté.

De plus, l’unité est équipée de supports réglables pour assurer un bon nivellement du système et de trous de drainage à la base du réservoir afin d’éviter l’accumulation d’eau et les éclaboussures indésirables, garantissant un environnement de travail efficace et sécurisé.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Impact contre une surface plane.
  2. Impact contre une surface courbe de 120°.
  3. Impact contre une surface hémisphérique.
  4. Utilisation des connecteurs rapides.
