MDU-SSC Logiciels, Capteurs et Contrôle pour l'Unité MDU
SYSTEMES INNOVANTS
Le Logiciels, Capteurs et Contrôle pour l’Unité MDU, "MDU-SSC", permet d’effectuer toutes les mesures et analyses de vibrations.
NOUVELLES LIÉES
Description Générale
Le Logiciels, Capteurs et Contrôle pour l’Unité MDU, "MDU-SSC", permet d’effectuer toutes les mesures et analyses de vibrations.
La fonction de l’analyseur de vibrations est d’évaluer les tests de diagnostic des machines avec les différents ensembles liés à la technologie des interfaces vibratoires.

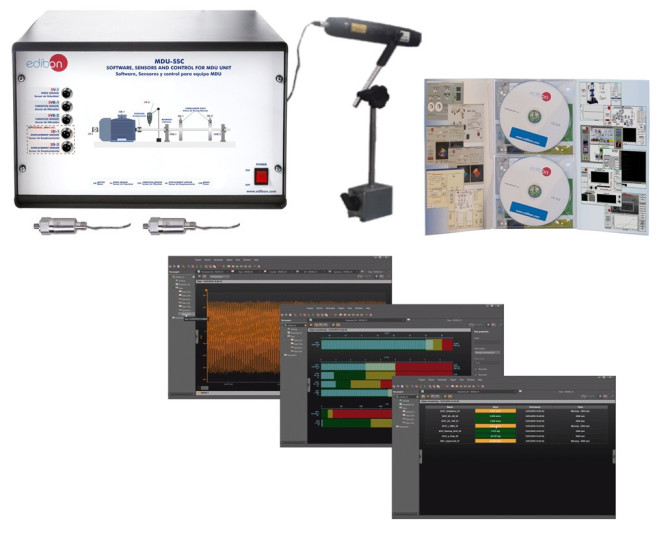

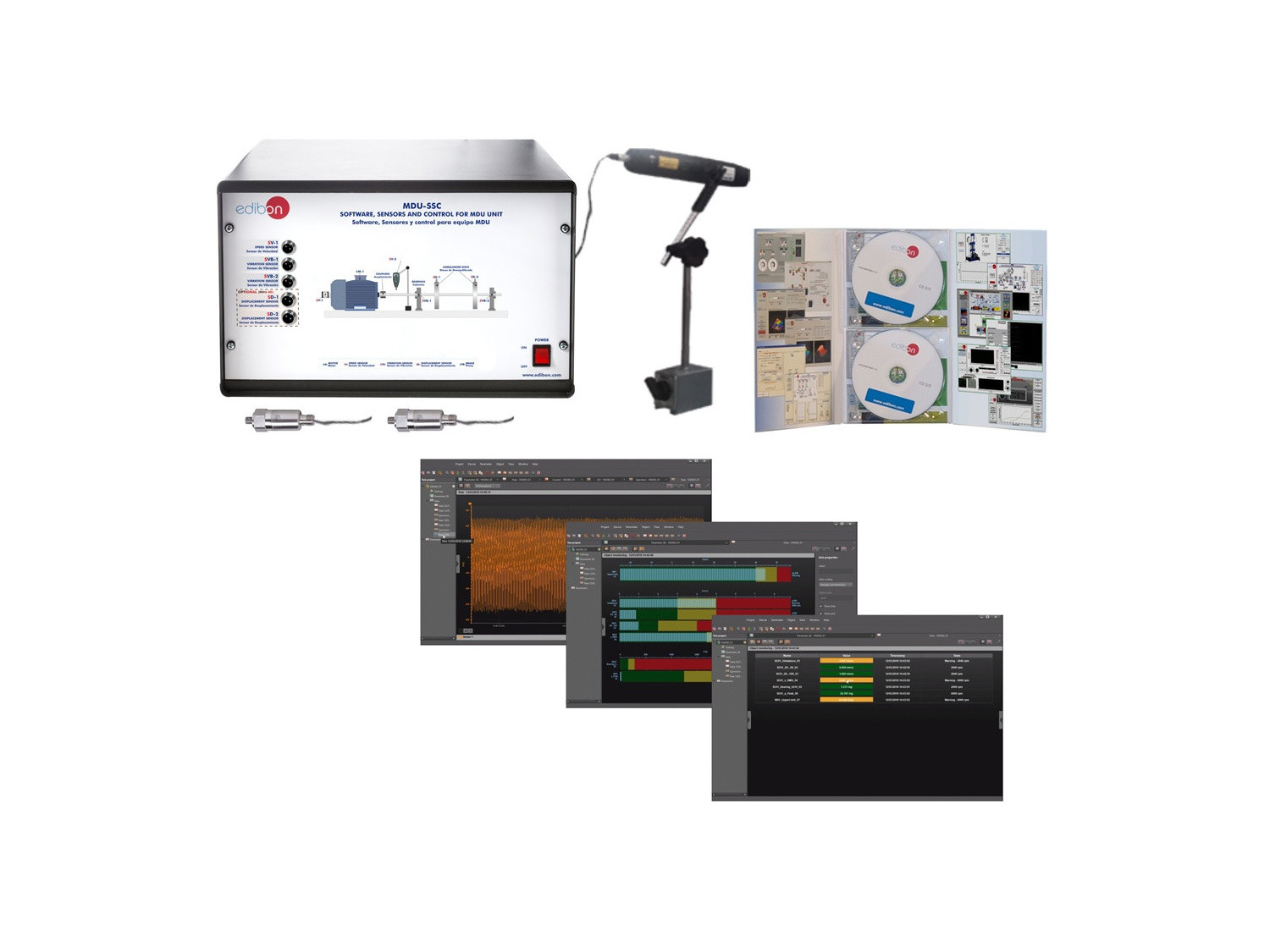

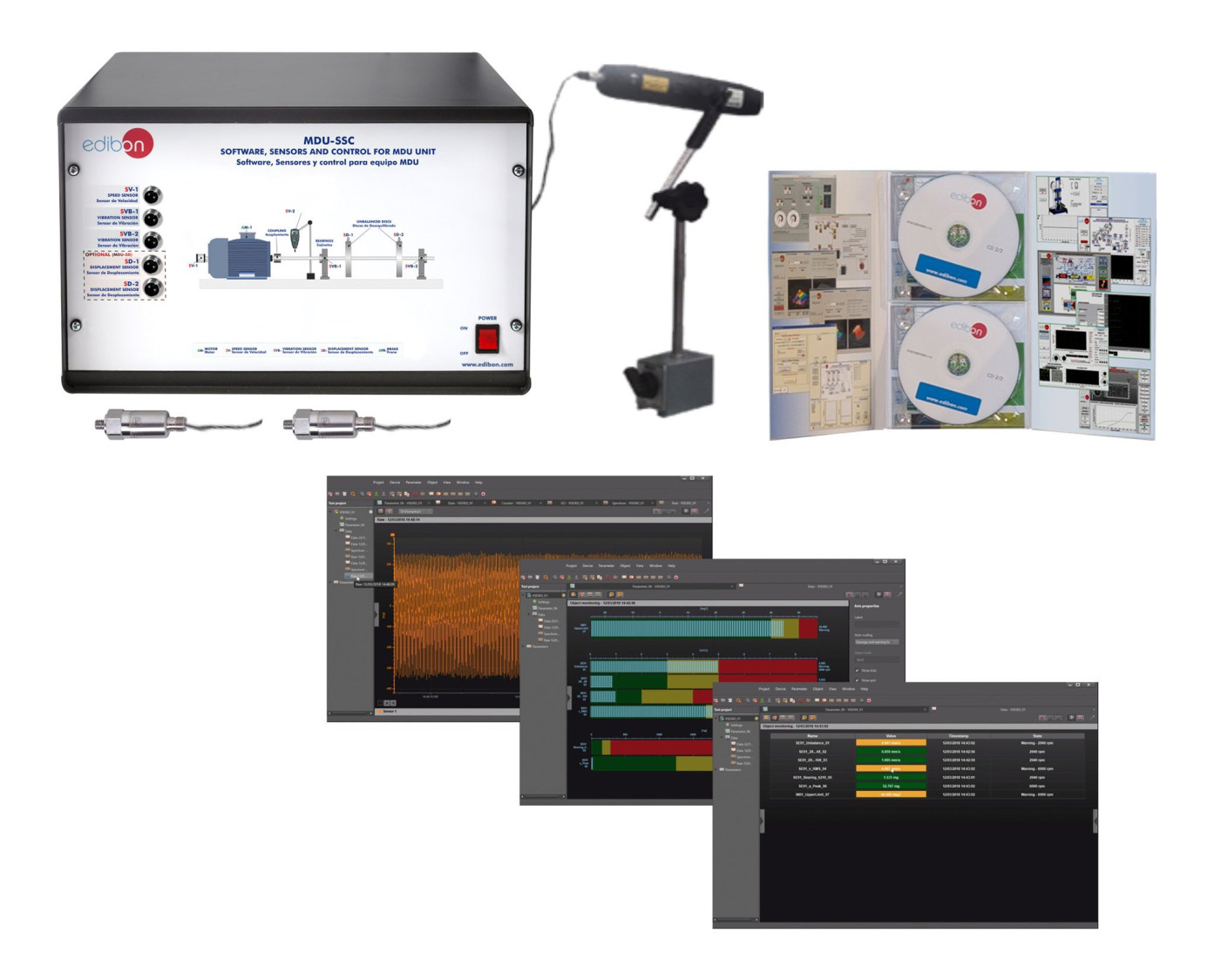

Le système se compose de deux capteurs d’accélération, d’un capteur de vitesse, d’un amplificateur de mesure à amplification réglable, d’une boîte USB et du logiciel d’analyse.
Le logiciel d’analyse dispose des fonctionnalités suivantes : oscilloscope à deux canaux (études dans le domaine temporel), analyseur spectral à deux canaux (études dans le domaine fréquentiel), mesureur d’intensité des vibrations, analyse de l’enveloppe pour les effets de choc et les dommages aux roulements, filtre pour l’enregistrement des courbes d’accélération, représentation des orbites et module d’équilibrage pour le fonctionnement des rotors rigides dans 1 ue 2 plans.
Grâce à ce logiciel, il est possible de comparer l’efficacité des signaux de vibration en appliquant diverses méthodes d’analyse et de déterminer les avantages et les inconvénients des différentes techniques. Chaque unité de connexion se compose d’un amplificateur 1x, 10x, 100x, avec 16 canaux d’entrée analogiques, 4 canaux de sortie analogiques, 4 canaux d’entrée numériques et 4 canaux de sortie, qui permettront le couplage des capteurs.
Permet en option la connexion de l’élément supplémentaire recommandé Capteurs de Déplacement pour l’Unité MDU, "MDU-SD".
L’appareil est connecté via USB.
Il peut être utilisé sur un ordinateur portable ou de bureau.
Commande optionnelle du moteur (MDU-UB) et du frein (MDU-BLU) depuis un ordinateur (PC).
