MAC Mécanisme d'Accouplement

7.1.2.1.- MÉCANISMES 14.1.2.1.- MÉCANISMES

SYSTEMES INNOVANTS

Le Mécanisme d’Accouplement, "MAC", a été conçu par EDIBON pour l’étude d’un mécanisme Oldham et son fonctionnement lorsque les arbres d'entrée et la sortie sont décalées latéralement.

Voir description générale

Catalogue

Spécifications du Concours

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur

MSAC

Système Modulaire d'Acquisition et de Contrôle

Laboratories

7TV

Laboratoire de Mécanique, d'automobile et de Matériaux pour l'enseignement Technique et Professionnel

7HE

Laboratoire de Mécanique, d'automobile et de Matériaux pour l'enseignement Supérieur

NOUVELLES LIÉES

Description Générale

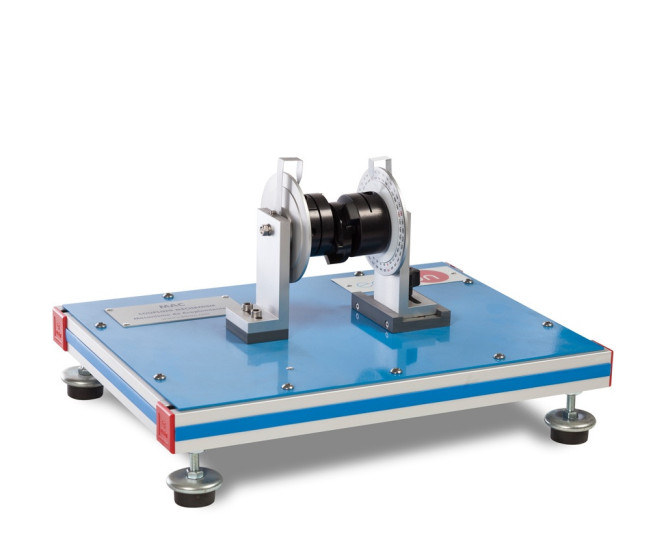

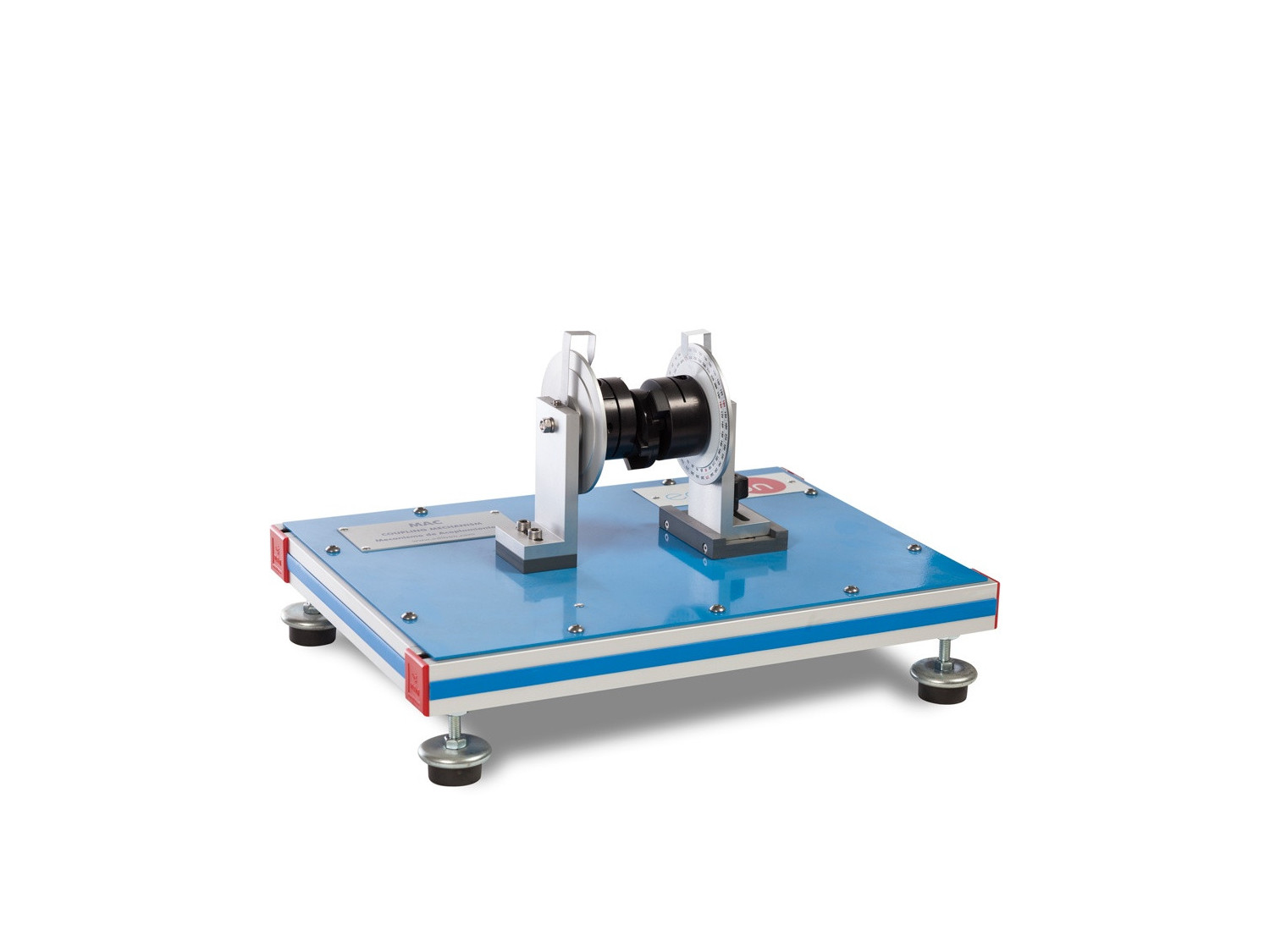

Le Mécanisme d’Accouplement, "MAC", représente un simple couplage de type Oldham. Le déplacement latéral des arbres d'entrée et de sortie peut être modifié et des échelles circulaires sont montées sur les brides d'entrée et de sortie.

Il se compose de deux disques extérieurs en aluminium et d'un disque central en acétal. Le disque central est situé entre les deux disques extérieurs et sert d'élément de transmission du couple. La transmission du couple est réalisée par l'accouplement des clés de commande du disque central, situées sur des côtés opposés et orientées à 90°, avec les fentes des disques extérieurs.

Les deux disques extérieurs sont montés dans deux disques gradués, où l'angle des deux disques extérieurs peut être mesuré.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

Étude d'un mécanisme Oldham.
Démonstration de l'action d'un accouplement Oldham lorsque les arbres d'entrée et de sortie sont déplacés latéralement.
Démonstration de la conservation de la vitesse angulaire dans un arbre de transmission mal aligné.
