Description Générale

L’électromagnétisme est l’interaction entre les charges électriques. Il est décrit en termes de charges interagissant entre les champs électriques et magnétiques.

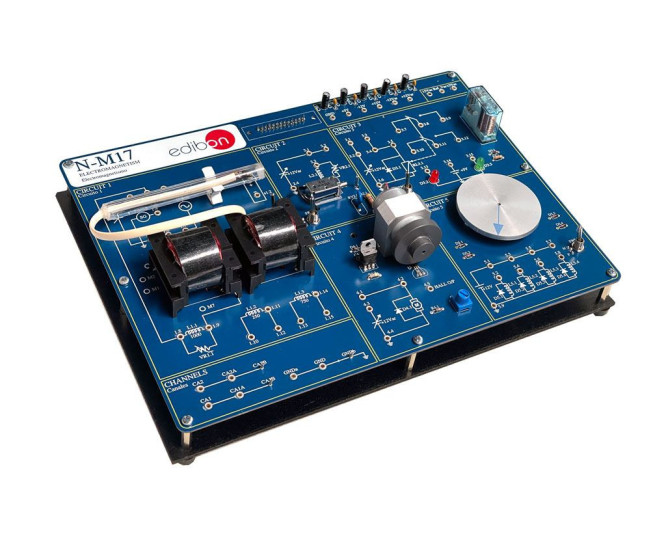

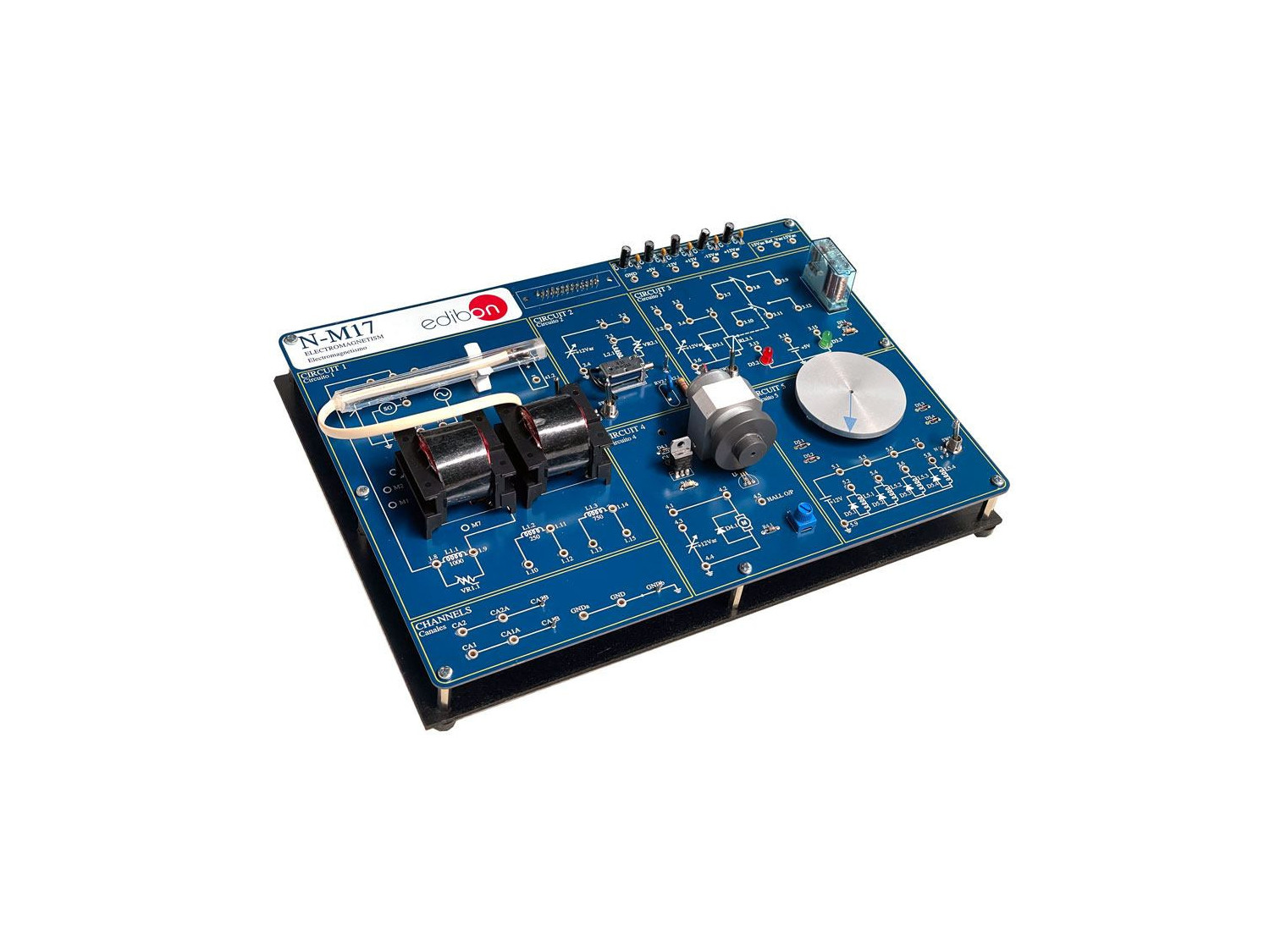

Avec le Module d’Électromagnétisme, "N-M17", conçue par EDIBON, le fonctionnement d’applications électromagnétiques telles que transformateur, solénoïde, relais, moteur pas à pas ou moteurs à courant continu peut être étudié.

De plus, des défauts peuvent être simulés dans la plupart des circuits étudiés. L’élève doit enquêter sur ce qui se passe dans le circuit et pourquoi il ne fonctionne pas correctement. Ces simulations de défauts peuvent être de plusieurs types, allant de composants endommagés à un hypothétique montage de circuit incorrect.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

Champs magnétiques :

  1. Mesure des champs magnétiques.
  2. Force électromotrice de l’induit. Calcul de la réactance de la bobine.
  3. Exercices théoriques/pratiques.

Applications électromagnétiques :

  1. Inductance mutuelle.
  2. Fonctionnement de base du transformateur.
  3. Effet Core dans la réponse d’un transformateur.
  4. Défaillance 1. Étude de la panne du circuit n°1 (Bobines).

Sonde à effet Hall. Matériaux).

  1. Fonctionnement de base du solénoïde.
  2. Défaillance 2. Étude des défauts dans le circuit#2 (solénoïde).
  3. Fonctionnement de base d’un relais.
  4. Position contacts auto-maintien.
  5. Défaillance 3. Étude des défauts dans le circuit#3 (Excitation. Relais).
  6. Exercices théoriques/pratiques.

Moteur à courant continu :

  1. Vitesse/Tension caractéristique d’un moteur à courant continu.
  2. Moteur utilisé comme générateur de courant continu.
  3. Contre-EMF.
  4. Exercices théoriques/pratiques.

Moteur pas à pas :

  1. Fonctionnement du moteur pas à pas.
  2. Défaillance 4. Étude des défauts dans le circuit#5 (Moteur pas à pas).
  3. Exercices théoriques/pratiques.
Voir plus

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. Plusieurs autres exercices peuvent être réalisés et conçus par l’utilisateur.
