BS6 Module d´Essai de Niveau du Liquide

2.4.1.- INSTRUMENTATION ET CONTRÔLE 6.1.2.1.- CAPTEURS ET INSTRUMENTATION ÉLECTRONIQUE 14.2.2.- INSTRUMENTATION ET CONTRÔLE

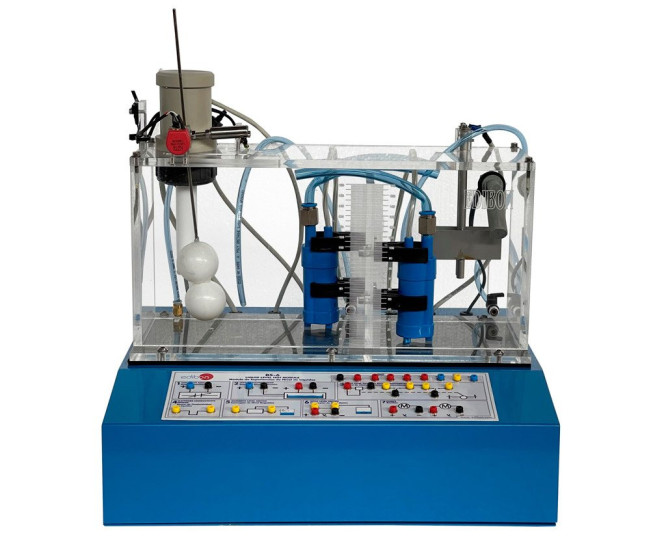

LIQUID LEVEL TEST MODULE - BS6

SYSTEMES INNOVANTS

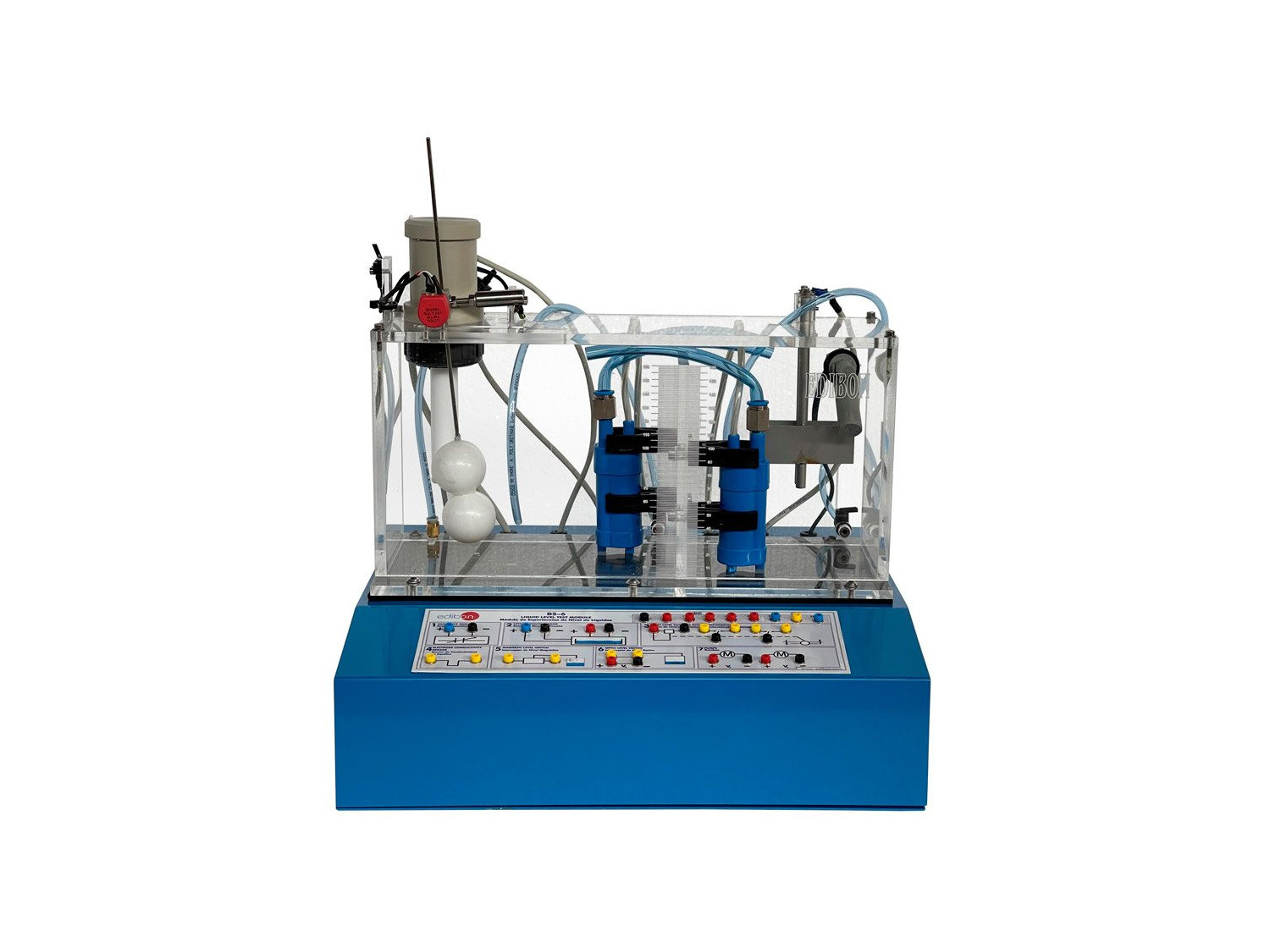

Le Module d´Essai de Niveau du Liquide, "BS6", a été conçu pour enseigner l’utilisation et les applications des capteurs de niveau et de leurs systèmes de mesure. Ce module enseigne des techniques pour mesurer et contrôler le niveau de liquide dans un réservoir.

Voir description générale

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur
EMSK

KIT de Développement EDIBON pour la Simulation de Circuits, Optimisé par NI LabVIEW™

Laboratories

2TV
 Laboratoire d'électronique pour l'enseignement Technique et Professionnel
2HE
 Laboratoire d'électronique pour l'enseignement Supérieur
11PTC
 Laboratoire pour le Centre de Formation Pétrolière

NOUVELLES LIÉES

EDIBON et son engagement envers les compétences européennes
EDIBON et son engagement envers les compétences européennes
Chez EDIBON, nous sommes engagés à renforcer les compétences comme pilier stratégique pour la compétitivité et le bien-être social de l'Union européenne. Une formation adéquate renforce non seulement l'économie, mais permet également aux individus de participer pleinement à la société et à la...
Lire plus
Completion of the Small Laboratory Equipment Repair Course
Completion of the Small Laboratory Equipment Repair Course
On December 1st, the Repair Course for Small Laboratory Equipment, taught by our engineers at the EDIBON facilities, was completed, lasting 4 days. The attendees, (Laboratory technicians and maintenance of the Rey Juan Carlos University of Madrid) had the opportunity to perform multiple...
Lire plus

Description Générale

Le Module d´Essai de Niveau du Liquide, "BS6", a été conçu pour enseigner l’utilisation et les applications des capteurs de niveau et de leurs systèmes de mesure. Ce module enseigne des techniques pour mesurer et contrôler le niveau de liquide dans un réservoir.

Il s'agit d'un système à deux réservoirs dont le but est de pomper le liquide (généralement de l'eau) entre les deux réservoirs. Les deux réservoirs sont équipés de capteurs de différentes technologie, de sorte qu'ils peuvent être utilisés comme réservoirs de stockage de liquide ou pour étudier les capteurs de mesure de niveau. Chaque réservoir a une pompe individuelle.

Elements inclus :

  • Capteur de niveau capacitif.
  • Capteur de niveau par pression.
  • Détecteurs de niveau à flotteur avec potentiomètre.
  • Capteur de niveau par conductivité (électrodes).
  • Capteur de niveau à flotteur magnétique.
  • Capteur de niveau optique.

Deux pompes alimentées par du courant continu qui peuvent être utilisées pour pomper le liquide d'un réservoir à l'autre.

Toutes les connexions des différents capteurs et des systèmes de pompe sont effectuées en utilisant les bornes de 2 mm disponibles sur le panneau frontal du module de test, avec des schémas décrivant leurs fonctions.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Utiliser un capteur capacitif pour mesurer le niveau de liquide dans le réservoir.
  2. Utiliser le capteur de pression différentielle comme élément pour déterminer le niveau d'eau dans un réservoir.
  3. Utiliser une résistance variable fixée à un système de flotteur comme élément de mesure du niveau de liquide.
  4. Capteur à conduction. Utilisation d'un capteur composé de deux électrodes en acier pour mesurer le niveau d'eau d'un réservoir.
  5. Capteur de niveau à flotteur magnétique. Il détecte un niveau précis de liquide dans le réservoir grâce à un contact magnétique.
  6. Contrôle du niveau de liquide du réservoir gauche du module à l'aide d'un capteur de niveau optique.
