PNEUMATIC TEST MODULE FOR PLC - BS9-PLC

SYSTEMES INNOVANTS

Le "BS9-PLC" a été conçu par EDIBON pour étudier les techniques de contrôle et de manipulation d’un actionneur pneumatique à travers un PLC.

Voir description générale

NOUVELLES LIÉES

EDIBON et son engagement envers les compétences européennes
EDIBON et son engagement envers les compétences européennes
Chez EDIBON, nous sommes engagés à renforcer les compétences comme pilier stratégique pour la compétitivité et le bien-être social de l'Union européenne. Une formation adéquate renforce non seulement l'économie, mais permet également aux individus de participer pleinement à la société et à la...
Lire plus

Description Générale

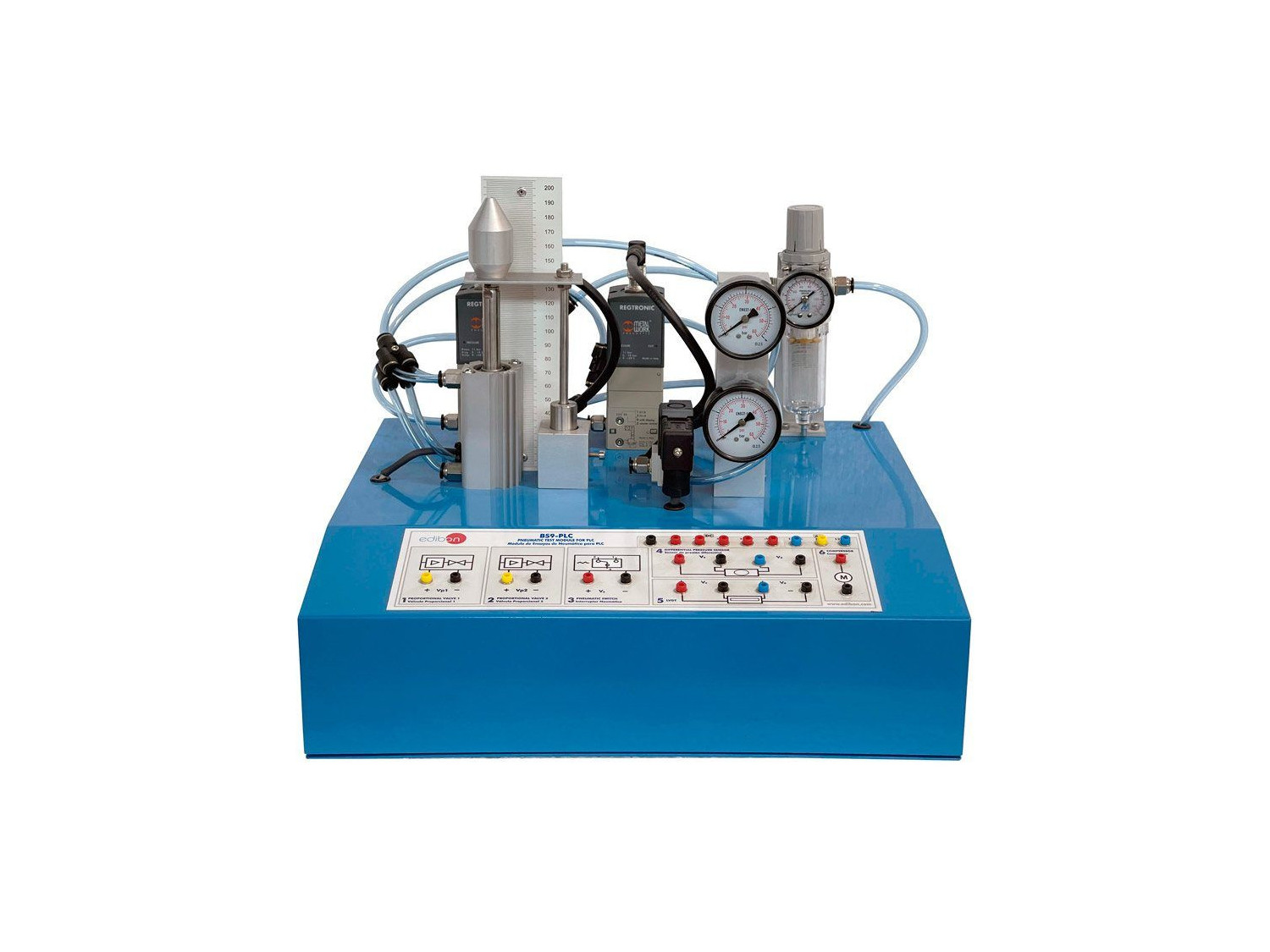

Le "BS9-PLC" a été conçu par EDIBON pour étudier les techniques de contrôle et de manipulation d’un actionneur pneumatique à travers un PLC.

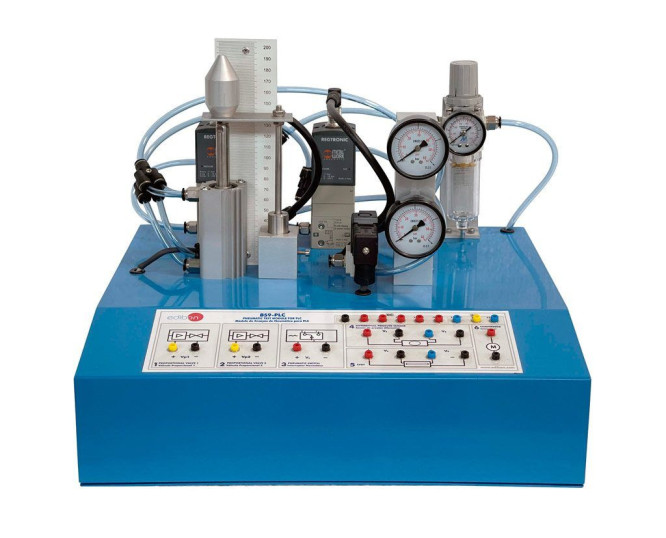

L’actionneur est un vérin pneumatique à double effet qui permet de déplacer une plate-forme. Le déplacement de l’axe du piston est détecté par un capteur de déplacement linéaire LVDT.

La position du vérin pneumatique est contrôlée par deux vannes électroniques proportionnelles. La différence de pression entre les entrées du piston est mesurée par un capteur de pression différentielle et l’alimentation en air comprimé est assurée par un compresseur. La position du vérin pneumatique est contrôlée par PLC en fonction des signaux obtenus du capteur de position.

* Modèles d’automates disponibles de différents fabricants : PANASONIC, SIEMENS, OMRON, MITSUBISHI, ALLEN BRADLEY, etc.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Vannes proportionnelles. Pour contrôler électroniquement le déplacement vertical d’un piston pneumatique à double effet à l’aide de vannes proportionnelles.
  2. Capteur de pression différentielle. Utiliser un capteur de pression pour mesurer la différence de pression entre les deux entrées d’air du piston pneumatique.
  3. Interrupteur pneumatique. Pour dévier le flux d’air à l’aide d’un interrupteur pneumatique.
  4. Capteur de déplacement linéaire LVDT. Pour mesurer le déplacement pneumatique du piston à l’aide d’un LVDT d’excitation et de sortie CC.
  5. Utilisation des entrées et sorties analogiques de l’automate pour lire et écrire des signaux analogiques.
  6. Lire le signal du capteur de position avec le PLC.
  7. Commande manuelle de l’actionneur via le PLC.
  8. Contrôle PID de la position du cylindre via le PLC.
  9. Observer les effets du contrôle de position sur les modifications des paramètres PID.

ÉLÉMENTS INCLUS
