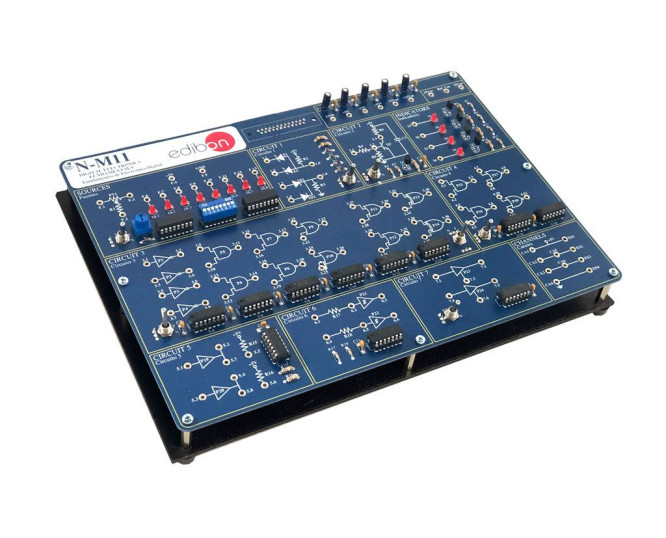

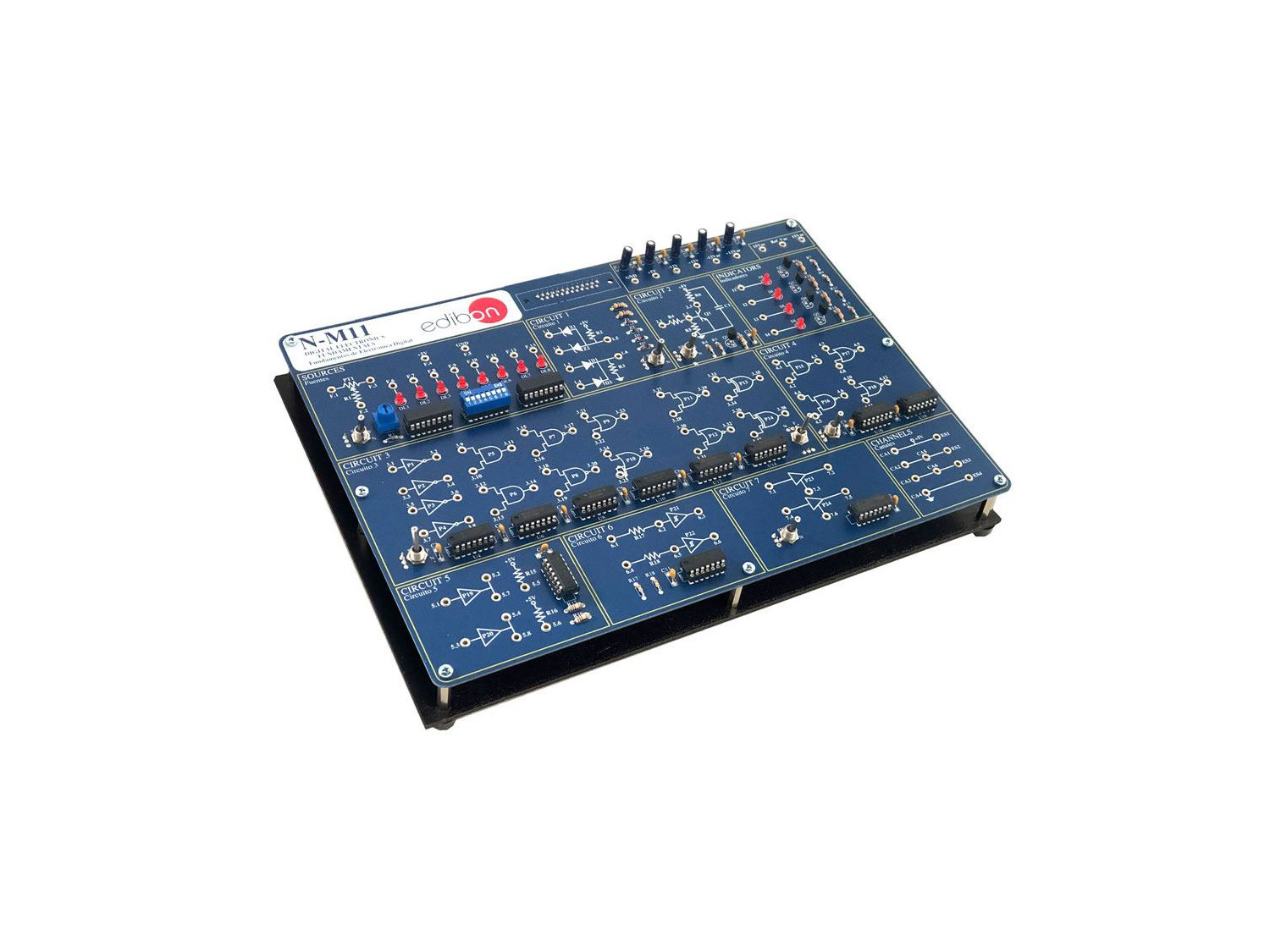

N-M11 Module de Base de l'Électronique Numérique

2.3.3.- ÉLECTRONIQUE NUMÉRIQUE 14.2.1.3.- ÉLECTRONIQUE NUMÉRIQUE
DIGITAL ELECTRONICS FUNDAMENTALS MODULE - N-M11

SYSTEMES INNOVANTS

Avec le Module de Base de l’Électronique Numérique, "N-M11", conçue par EDIBON, les systèmes de numérotation, les circuits logiques, les portes TTL, le CMOS, l’algèbre booléenne, etc. peuvent être étudiés.

Voir description générale

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur
EMSK

KIT de Développement EDIBON pour la Simulation de Circuits, Optimisé par NI LabVIEW™

NOUVELLES LIÉES

EDIBON et son engagement envers les compétences européennes
EDIBON et son engagement envers les compétences européennes
Chez EDIBON, nous sommes engagés à renforcer les compétences comme pilier stratégique pour la compétitivité et le bien-être social de l'Union européenne. Une formation adéquate renforce non seulement l'économie, mais permet également aux individus de participer pleinement à la société et à la...
Lire plus
Completion of the Small Laboratory Equipment Repair Course
Completion of the Small Laboratory Equipment Repair Course
On December 1st, the Repair Course for Small Laboratory Equipment, taught by our engineers at the EDIBON facilities, was completed, lasting 4 days. The attendees, (Laboratory technicians and maintenance of the Rey Juan Carlos University of Madrid) had the opportunity to perform multiple...
Lire plus

Description Générale

Les systèmes numériques sont des systèmes de traitement, de traitement ou de transmission d’informations, dans lesquels l’information se limite à prendre des valeurs dans un ensemble discret. Ces signaux (dont l’amplitude ne peut prendre qu’une valeur parmi un ensemble discret de valeurs) sont des signaux numériques. Contrairement aux systèmes analogiques, dans les systèmes numériques, les dispositifs qui les constituent fonctionneront comme des commutateurs.

Avec le Module de Base de l’Électronique Numérique, "N-M11", conçue par EDIBON, les systèmes de numérotation, les circuits logiques, les portes TTL, le CMOS, l’algèbre booléenne, etc. peuvent être étudiés.

De plus, des défauts peuvent être simulés dans la plupart des circuits étudiés. L’élève doit enquêter sur ce qui se passe dans le circuit et pourquoi il ne fonctionne pas correctement. Ces simulations de défauts peuvent être de plusieurs types, allant de composants endommagés à un hypothétique montage de circuit incorrect.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

Systèmes de nombres :

  1. Mesure de tension dans un circuit de sources.
  2. Étude des défauts dans le circuit source.
  3. Exercices théoriques/pratiques.

Circuits logiques :

  1. Diode logique.
  2. Étude des défauts dans les sources.
  3. Logique avec transistor et diodes.
  4. Étude des défauts dans le circuit transistor/diode.
  5. Exercices théoriques/pratiques.

Portes TTL :

  1. Portes de fonction de base.
  2. Étude des défauts dans le circuit TTL.
  3. Étude des défauts dans les portes logiques.
  4. Exercices théoriques/pratiques.

Portes CMOS :

  1. Portes de fonction de base.
  2. Étude des défauts dans le circuit CMOS.
  3. Exercices théoriques/pratiques.

Algèbre booléenne et fonctions logiques :

  1. Etude d’utilisation du circuit n°3 (portes logiques TTL).
  2. Exercices théoriques/pratiques.

Portes de collecteur ouvertes :

  1. Etude de l’utilisation du circuit#5 (Open collector gates).
  2. Exercices théoriques/pratiques.

Autres types de portails intégrés :

  1. Étude d’opérations simples avec un onduleur Schmitt Trigger.
  2. Etude de fonctionnement d’un tampon à trois états.
  3. Étude du défaut dans le circuit#7 (Trois états).
  4. Exercices théoriques/pratiques.
Voir plus

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. JK Bascule.
  2. Contrôle du bus de données.
  3. Plusieurs autres exercices peuvent être réalisés et conçus par l’utilisateur.
