Description Générale

Contrairement au courant continu qui a toujours le même sens et le même sens, en courant alternatif le flux d’électrons change périodiquement de sens avec une fréquence de 50 ou 60 Hz (selon les pays).

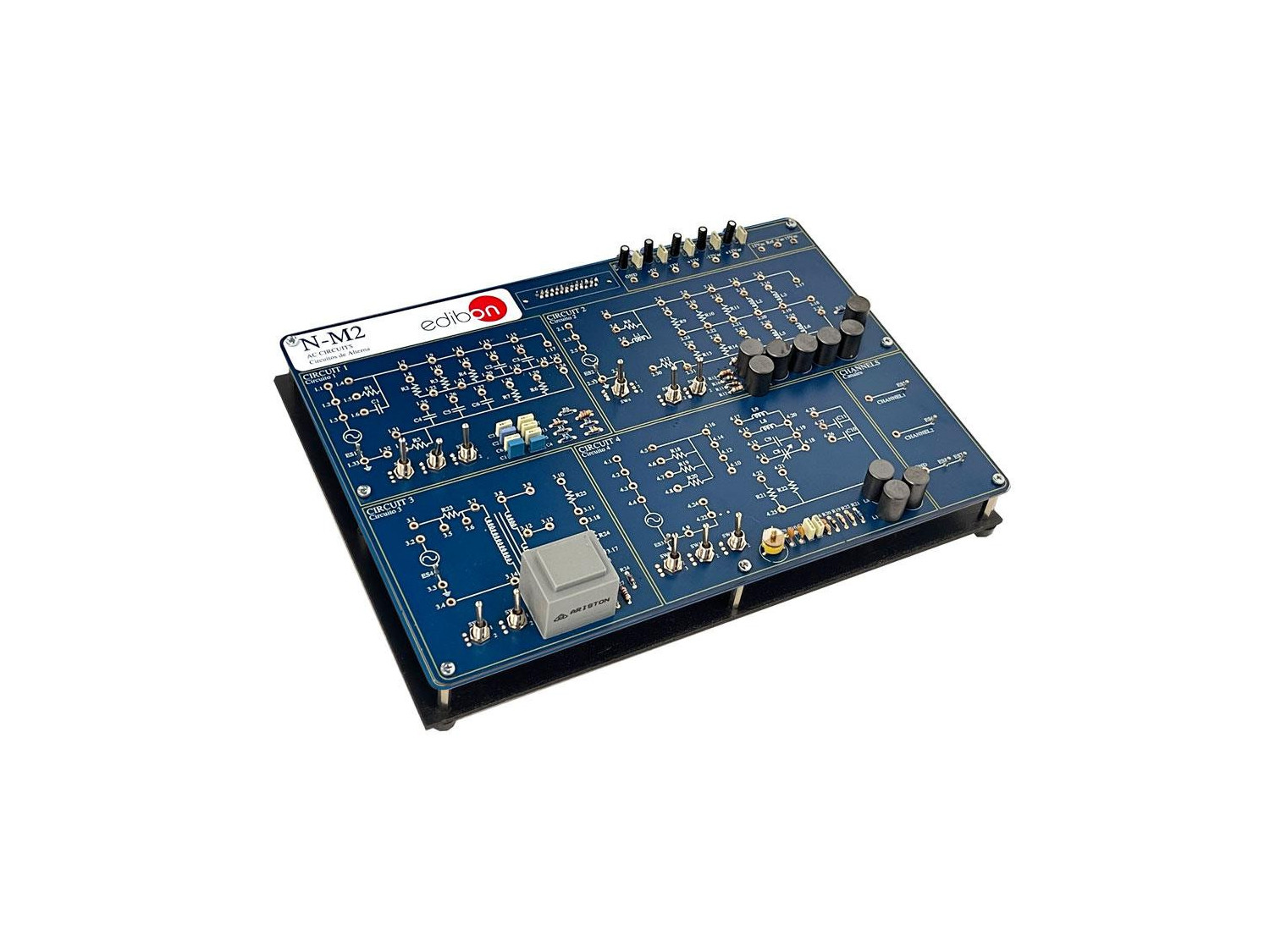

Avec le Module de Circuits à Courant Alternatif, "N-M2", conçue par EDIBON, vous pouvez commencer à étudier les principes de base du courant alternatif, tels que :

  • Caractéristiques des signaux alternatifs : étude des différentes formes d’onde AC, relations entre les valeurs crête et RMS pour les ondes seinodales, les résistances série et parallèle.
  • Caractéristiques des condensateurs et bobines en courant alternatif : variation de réactance, capacité et inductance, capacités série/parallèle, étude de réactance réactive, etc.
  • Etude des théorèmes de base et des circuits capacitifs et inductifs (impédance et loi d’Ohm, circuits RC série/parallèle, circuit parallèle RL, etc.).

De plus, des défauts peuvent être simulés dans la plupart des circuits étudiés. L’élève doit enquêter sur ce qui se passe dans le circuit et pourquoi il ne fonctionne pas correctement. Ces simulations de défauts peuvent être de plusieurs types, allant de composants endommagés à un hypothétique montage de circuit incorrect.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

Caractéristiques du signal alternatif. Instruments :

  1. Étude des formes d’onde en courant alternatif.
  2. Étude des défauts de F1 dans le circuit #1 (circuit Waveform).
  3. Étude des défauts de F2 dans le circuit #1 (circuit Waveform).
  4. Relation entre les valeurs de crête et RMS pour les ondes sinusoïdales.
  5. Résistance dans un courant alternatif sinusoïdal.
  6. Mesures à l’aide de l’oscilloscope.
  7. Angles de phase de tension et de courant pour les résistances en courant alternatif sinusoïdal.
  8. Résistances AC sinusoïdales en série.
  9. Résistances AC sinusoïdales en parallèle.
  10. Exercices théoriques/pratiques.

Comportement des condensateurs et des inductances AC :

  1. Capacité avec forme d’onde carrée et courant d’entrée sinusoïdal.
  2. Inductance avec une forme d’onde carrée et une tension d’entrée sinusoïdale.
  3. Réactance réactive, Xc, variations avec la fréquence.
  4. Étude des défauts dans les condensateurs.
  5. Variations de capacité réactive avec la capacité.
  6. Condensateurs AC en parallèle.
  7. Condensateurs AC en série.
  8. Condensateurs AC comme diviseurs de tension.
  9. Inductance dans un circuit alternatif.
  10. Variations de réactance inductive avec l’inductance.
  11. Inducteurs en série dans un circuit alternatif.
  12. Exercices théoriques/pratiques.

Théorèmes de base et circuits de capacité et d’inductance :

  1. Circuits résistance-condensateur CA en série.
  2. Circuits résistance-condensateur CA en parallèle.
  3. Circuits résistance-nductance CA en série.
  4. Étude du défaut 1 dans le circuit#3 (circuits mixtes réactifs).
  5. Étude du défaut 2 dans le circuit#3 (circuits mixtes réactifs).
  6. Circuits résistance-inductance CA en parallèle.
  7. Exercices théoriques/pratiques.

Circuits RLC :

  1. Filtres résistance-capacité.
  2. Filtres résistance inductive.
  3. Exercices théoriques/pratiques.

Résonance :

  1. Circuits AC LC en parallèle avec une source à basse impédance.
  2. Étude des défauts de F1 dans le circuit de résonance.
  3. Étude des défauts de F2 dans le circuit de résonance.
  4. Circuits AC LC en parallèle avec une source à haute impédance.
  5. Réponse en fréquence et bande passante du circuit.
  6. Circuits RLC CA en série.
  7. Exercices théoriques/pratiques.

Le transformateur :

  1. Transformateurs à fréquence intermédiaire.
  2. Transformateur avec charge.
  3. Mesure du courant dans le transformateur secondaire avec charge.
  4. Exercices théoriques/pratiques.
Voir plus

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. Plusieurs autres exercices peuvent être réalisés et conçus par l’utilisateur.
