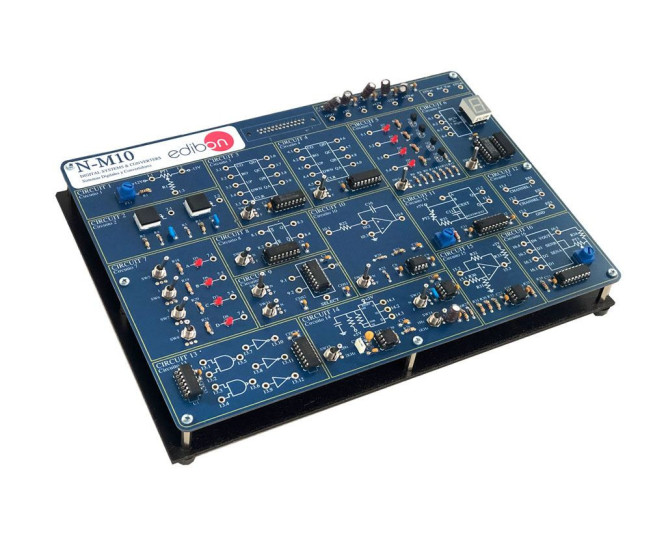

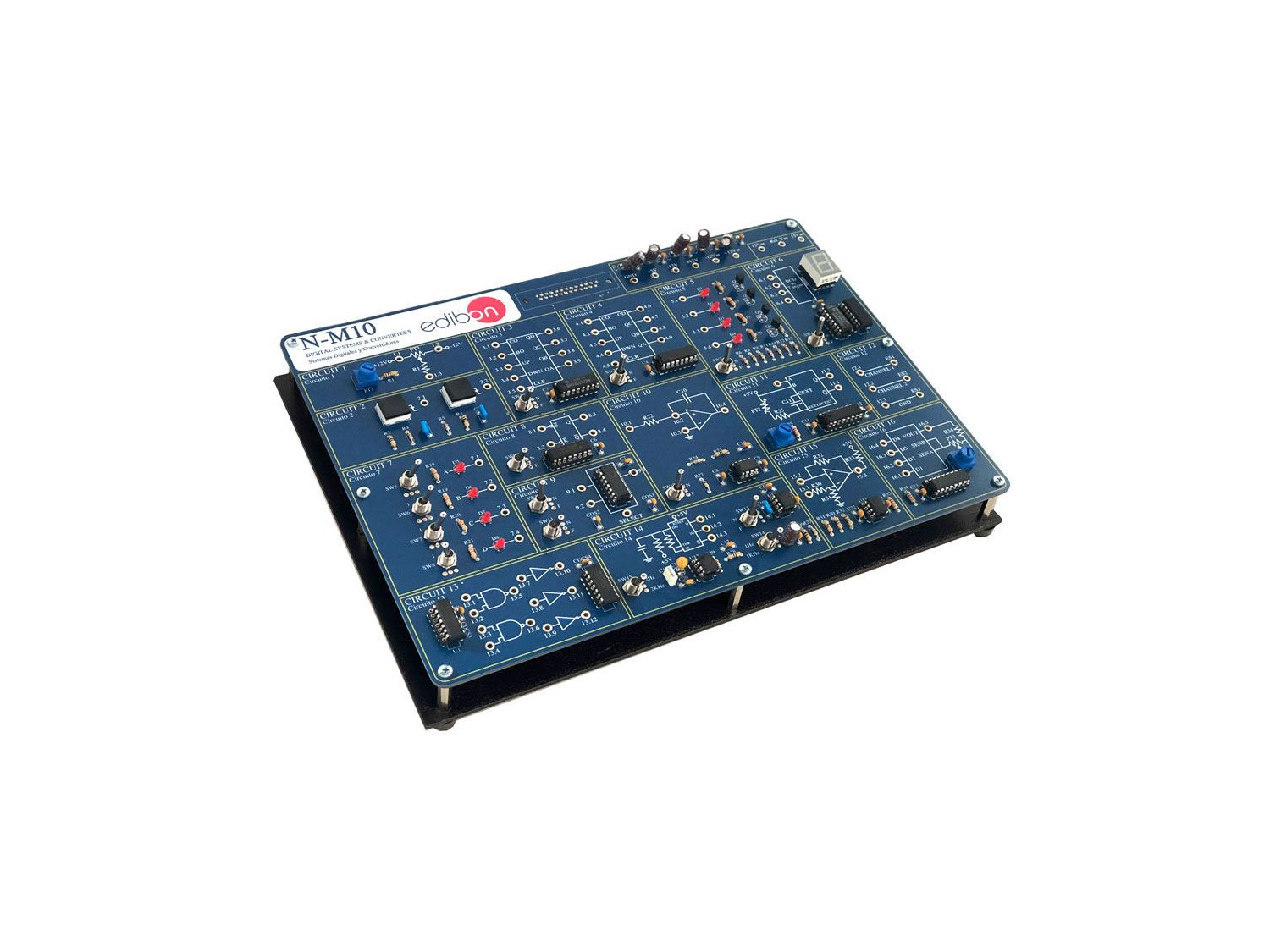

N-M10 Module de Systèmes Numériques et Convertisseurs

DIGITAL SYSTEMS & CONVERTERS MODULE - N-M10

SYSTEMES INNOVANTS

Avec le M10/N-M10. Module de Systèmes Numériques et Convertisseurs, "N-M10", conçue par EDIBON, il est possible d’étudier le comportement des compteurs BCD/Binary, des comparateurs et des intégrateurs analogiques, ainsi que la conversion analogique/ numérique et vice versa.

Voir description générale

NOUVELLES LIÉES

Description Générale

Généralement, un convertisseur analogique-numérique est un appareil électronique qui convertit une entrée de tension analogique en un nombre numérique. La sortie numérique peut utiliser différents schémas de codage, tels que le binaire, bien que certains appareils non électriques ou partiellement électriques puissent être considérés comme des convertisseurs analogique-numérique.

La résolution d’un convertisseur indique le nombre de valeurs discrètes qu’il peut produire sur une plage de valeurs de tension (généralement exprimées en bits). Pour la mise en oeuvre de circuits numériques, des portes logiques (ET, OU et NON) et des transistors sont utilisés.

Avec le M10/N-M10. Module de Systèmes Numériques et Convertisseurs, "N-M10", conçue par EDIBON, il est possible d’étudier le comportement des compteurs BCD/Binary, des comparateurs et des intégrateurs analogiques, ainsi que la conversion analogique/ numérique et vice versa.

De plus, des défauts peuvent être simulés dans la plupart des circuits étudiés. L’élève doit enquêter sur ce qui se passe dans le circuit et pourquoi il ne fonctionne pas correctement. Ces simulations de défauts peuvent être de plusieurs types, allant de composants endommagés à un hypothétique montage de circuit incorrect.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

Commutation analogique. Famille bistable, astable et monostable :

  1. Caractéristiques d’une puce de commutation analogique.
  2. Etude des défauts de F1 dans le multiplexeur analogique.
  3. Etude des défauts de F3 dans le multiplexeur analogique.
  4. Caractéristiques d’un circuit intégré Latch type SR.
  5. Étude des défauts de F2 dans le bistable.
  6. Caractéristiques d’un circuit intégré astable.
  7. Etude des failles de F8 dans l’astable.
  8. Caractéristiques d’un circuit intégré monostable.
  9. Exercices théoriques/pratiques.

Compteurs binaires/BCD et afficheurs 7 segments :

  1. Caractéristiques d’un compteur/décompteur binaire 74ALS193 et d’un afficheur 7 segments.
  2. Étude des défauts de F6 dans le compteur binaire.
  3. Caractéristiques du compteur/décompteur BCD et afficheur 7 segments.
  4. Étude des défauts du compteur BCD.
  5. Exercices théoriques/pratiques.

Comparateurs et intégrateurs analogiques :

  1. Caractéristiques d’un comparateur analogique.
  2. Intégrateur analogique.
  3. Étude des défauts de F7 dans l’intégrateur analogique.
  4. Génération d’ondes triangulaires.
  5. Exercices théoriques/pratiques.

Conversion A/N et N/A :

  1. Convertisseur N/A.
  2. Convertisseur A/N.
  3. Exercices théoriques/pratiques.

Applications :

  1. Générateur de nombres aléatoires.
  2. Mesurer le temps entre deux événements.
  3. Exercices théoriques/pratiques.
Voir plus

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. Compteur synchrone/asynchrone.
  2. Plusieurs autres exercices peuvent être réalisés et conçus par l’utilisateur.
