N-M5 Modules d'alimentation Électrique

2.3.6.- ÉLECTRONIQUE DE PUISSANCE (FONDAMENTAUX) 14.2.1.6.- ÉLECTRONIQUE DE PUISSANCE
POWER SUPPLIES MODULE - N-M5

SYSTEMES INNOVANTS

Avec le Modules d’Alimentation Électrique, "N-M5", conçue par EDIBON, les régulateurs de tension symétriques, le fonctionnement des alimentations fixes, symétriques et à découpage ainsi que le redressement (conversion d’une tension alternative en tension continue) peuvent être étudiés.

Voir description générale

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur
EMSK

KIT de Développement EDIBON pour la Simulation de Circuits, Optimisé par NI LabVIEW™

NOUVELLES LIÉES

EDIBON et son engagement envers les compétences européennes
EDIBON et son engagement envers les compétences européennes
Chez EDIBON, nous sommes engagés à renforcer les compétences comme pilier stratégique pour la compétitivité et le bien-être social de l'Union européenne. Une formation adéquate renforce non seulement l'économie, mais permet également aux individus de participer pleinement à la société et à la...
Lire plus
Completion of the Small Laboratory Equipment Repair Course
Completion of the Small Laboratory Equipment Repair Course
On December 1st, the Repair Course for Small Laboratory Equipment, taught by our engineers at the EDIBON facilities, was completed, lasting 4 days. The attendees, (Laboratory technicians and maintenance of the Rey Juan Carlos University of Madrid) had the opportunity to perform multiple...
Lire plus

Description Générale

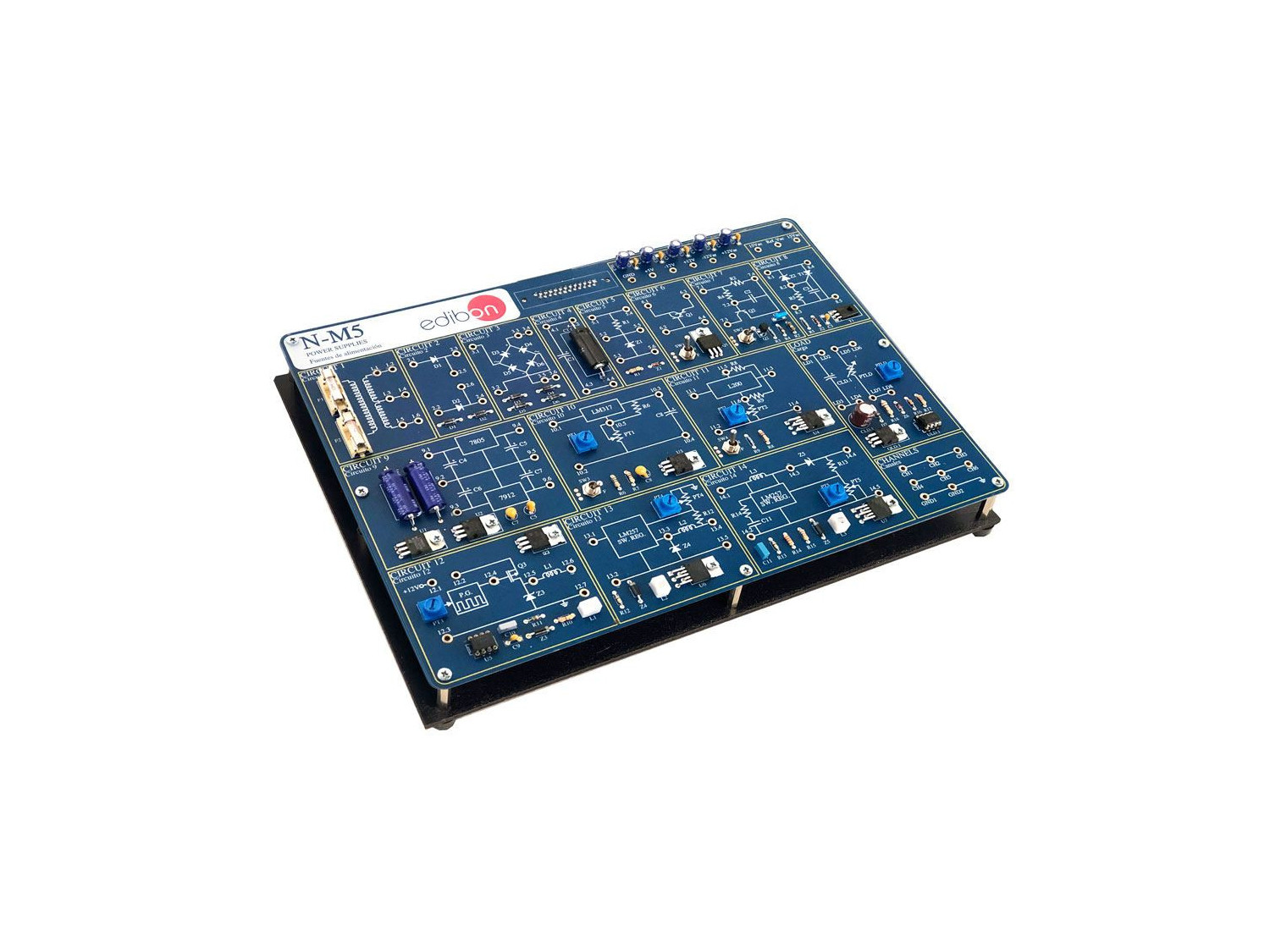

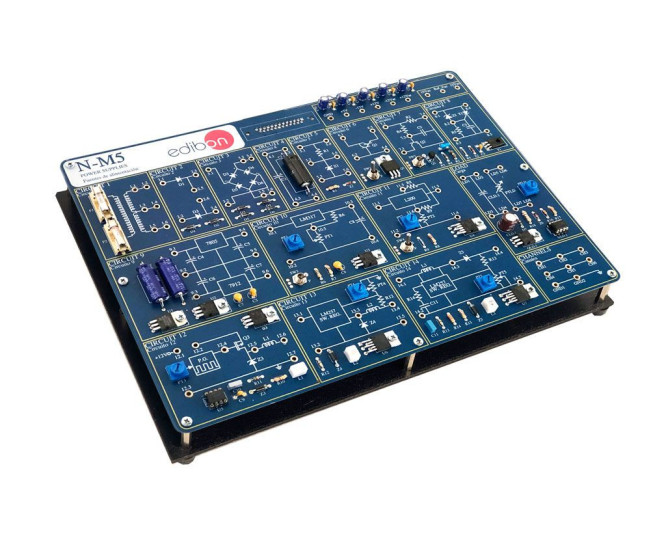

Avec le Modules d’Alimentation Électrique, "N-M5", conçue par EDIBON, les régulateurs de tension symétriques, le fonctionnement des alimentations fixes, symétriques et à découpage ainsi que le redressement (conversion d’une tension alternative en tension continue) peuvent être étudiés.

De plus, des défauts peuvent être simulés dans la plupart des circuits étudiés. L’élève doit enquêter sur ce qui se passe dans le circuit et pourquoi il ne fonctionne pas correctement. Ces simulations de défauts peuvent être de plusieurs types, allant de composants endommagés à un hypothétique montage de circuit incorrect.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

Rectification :

  1. Rectification.
  2. Pont redresseur.
  3. Exercices théoriques/pratiques.

Sources de tension fixes :

  1. Alimentation avec la diode Zener.
  2. Stabilisation par Zener et Transistor.
  3. Étude des défauts en "Stabilisation par Zener et Transistor".
  4. Protection contre les surintensités.
  5. Protection contre les surtensions.
  6. Étude des défauts de la "Protection contre les surintensités".
  7. Exercices théoriques/pratiques.

Sources d’alimentation à tension symétrique :

  1. Source symétrique, Régulateur 78XX.
  2. Source symétrique , Régulateur 79XX.
  3. Exercices théoriques/pratiques.

Régulateurs de tension à circuits intégrés :

  1. Régulateur réglable , LM317.
  2. Étude des défauts du régulateur LM317 réglable.
  3. Régulateur L200 réglable.
  4. Étude des défauts du régulateur L200 réglable.
  5. Exercices théoriques/pratiques.

Introduction aux alimentations commutées :

  1. Technique de commutation.
  2. Technique de commutation. PWM.
  3. Technique de commutation. Augmenter.
  4. Exercices théoriques/pratiques.
Voir plus

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. Retour de tension.
  2. Convertisseur DC-DC.
  3. Plusieurs autres exercices peuvent être réalisés et conçus par l’utilisateur.
