FME05 Pertes d'Énergie dans les Coudes

ENERGY LOSSES IN BENDS - FME05

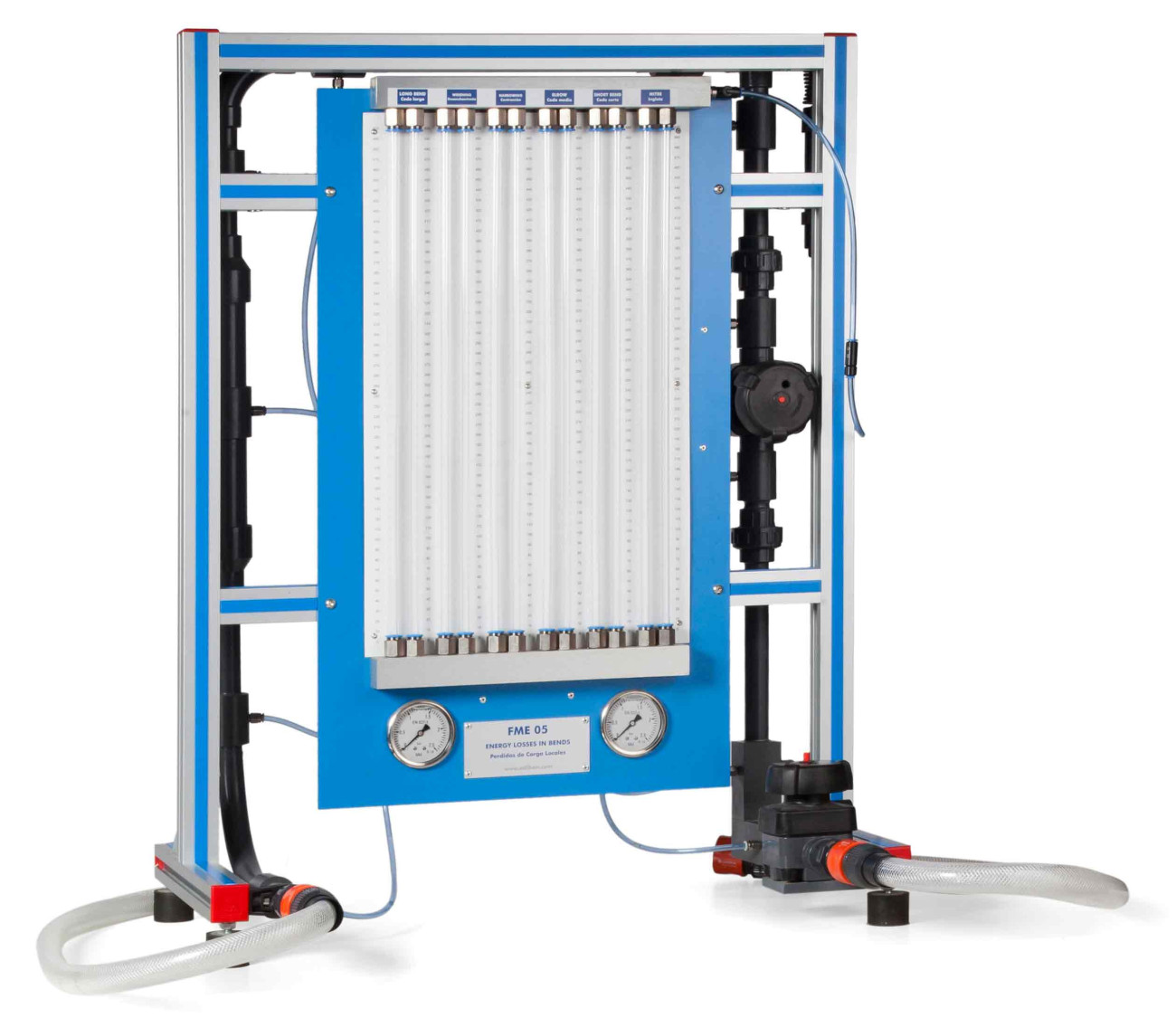

Unité complète FME05

ENERGY LOSSES IN BENDS - FME05

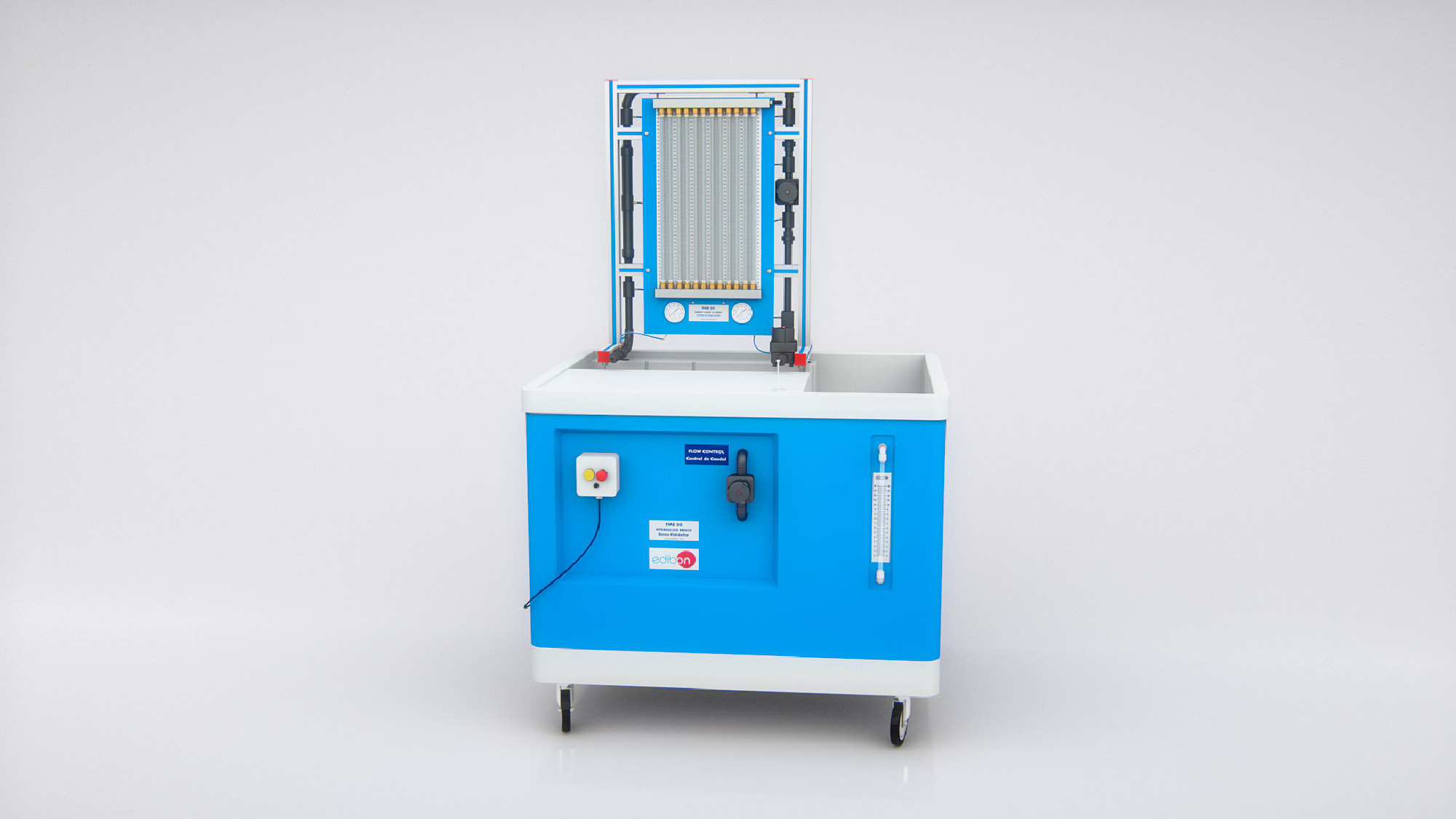

FME05 Unité avec unité de service FME00

ENERGY LOSSES IN BENDS - FME05
ENERGY LOSSES IN BENDS - FME05

SYSTEMES INNOVANTS

L'unité Pertes d’Énergie dans les Coudes "FME05" conçue par EDIBON permet de mesurer et de comparer les pertes de charge produites par différents éléments singuliers : coudes, changements de section et vannes, ainsi que d'étudier l'influence du débit sur la valeur de ces pertes.

Voir description générale

NOUVELLES LIÉES

Description Générale

L'unité Pertes d’Énergie dans les Coudes "FME05" conçue par EDIBON permet de mesurer et de comparer les pertes de charge produites par différents éléments singuliers : coudes, changements de section et vannes, ainsi que d'étudier l'influence du débit sur la valeur de ces pertes.

Cette unité peut fonctionner avec le Banc Hydraulique (FME00) ou le Source d’Alimentation Hydraulique de Base (FME00/B).

Cette unité est constituée d’un circuit hydraulique avec un ensemble d’éléments qui perturbent l’écoulement normal du fluide qui circule par la canalisation, du fait de brusques variations de section et de direction, ainsi que des frottements.

Ces éléments sont :

  • Deux coudes à 90°, un court et un médian.
  • Courbe à 90° ou coude long.
  • Élargissement.
  • Section de rétrécissement soudain.
  • Changement de direction brusque, type mitre.

L’appareil est équipé de deux manomètres type Bourdon : 0 – 2,5 bar et de douze conduites manométriques d’eau sous pression. La pressurisation du système est réalisée avec une pompe à air manuelle.

Le circuit hydraulique comporte des prises de pression tout au long du système, qui permettent de mesurer les pertes de charge locales dans le système.

Cette unité comporte deux vannes à membrane, une vanne qui permet de réguler le débit de sortie et une vanne placée en série avec le reste des accessoires du circuit hydraulique.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Remplissage des tubes manométriques.
  2. Mesure du débit.
  3. Mesure des pertes de charge pour un coude court de 90°.
  4. Mesure des pertes de charge pour un coude moyen de 90°.
  5. Mesure des pertes de charge pour une courbe de 90°.
  6. Mesure des pertes de charge pour un élargissement de 25 / 40.
  7. Mesure des pertes de charge pour un rétrécissement 40 / 25.
  8. Mesure des pertes de charge pour un changement brusque de direction de type onglet.
  9. Mesure des pertes de charge pour une vanne à membrane.
