THAR22C Pompe à Chaleur + Réfrigération + Climatisation avec 2 condenseurs et 2 Évaporateurs (d'eau/d'air), Contrôlé par Ordinateur (PC)

9.4.- RÉFRIGÉRATION
COMPUTER CONTROLLED HEAT PUMP + AIR CONDITIONING + REFRIGERATION WITH 2 CONDENSERS AND 2 EVAPORATORS (WATER/AIR) - THAR22C

Unité: THAR22C. Pompe à Chaleur + Réfrigération + Climatisation avec 2 condenseurs et 2 Évaporateurs (d'eau/d'air), Contrôlé par Ordinateur (PC)

COMPUTER CONTROLLED HEAT PUMP + AIR CONDITIONING + REFRIGERATION WITH 2 CONDENSERS AND 2 EVAPORATORS (WATER/AIR) - THAR22C

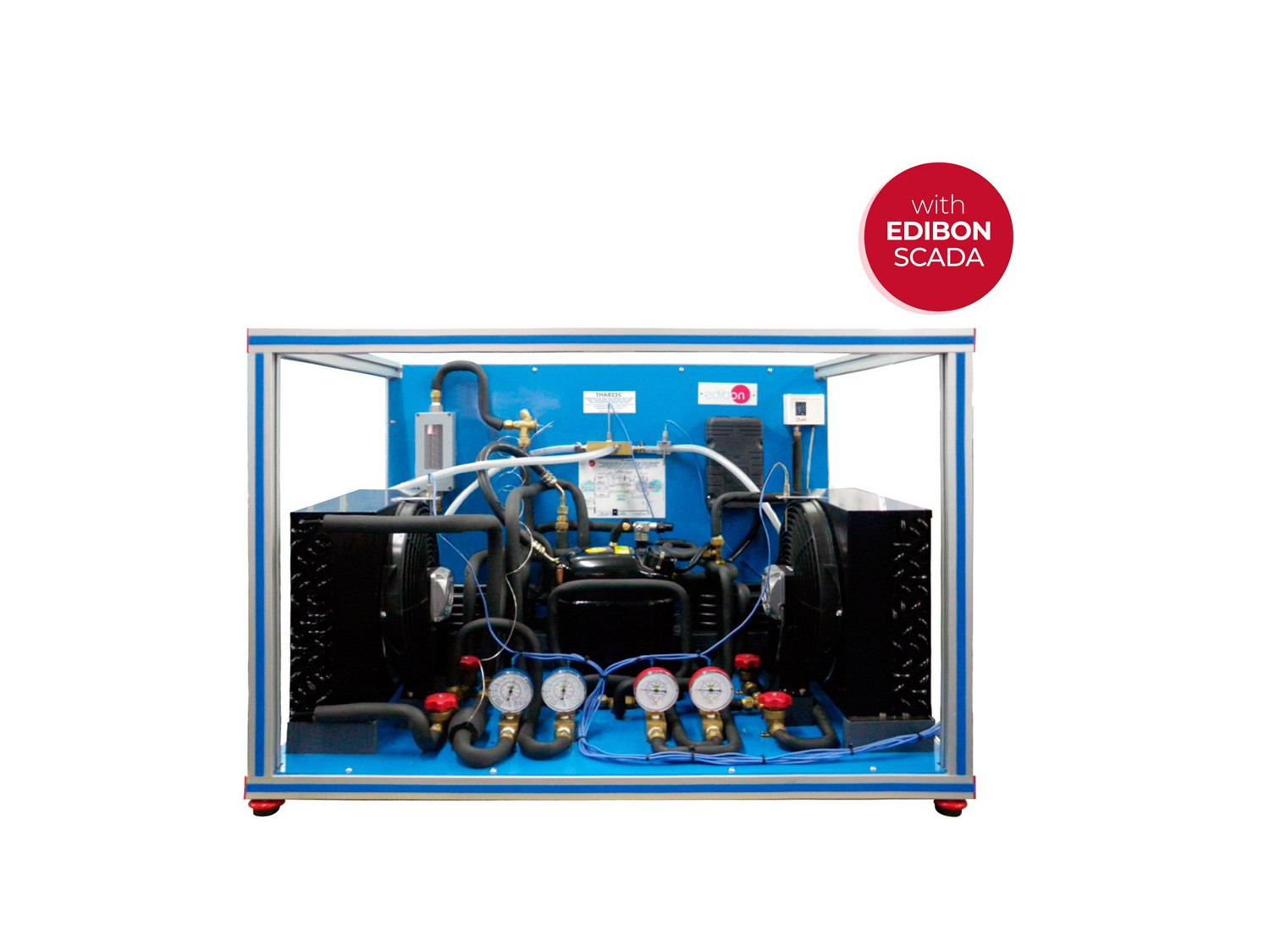

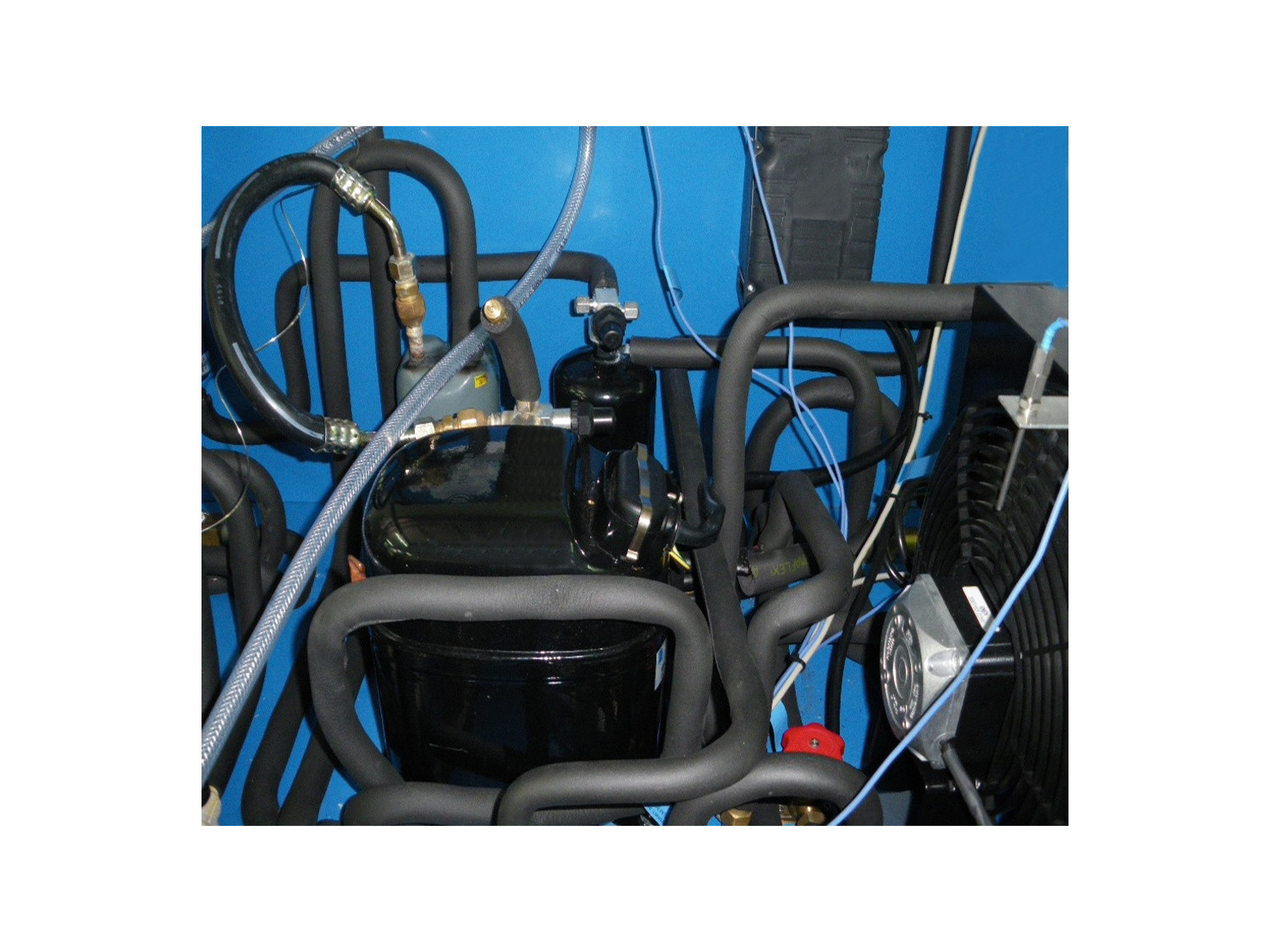

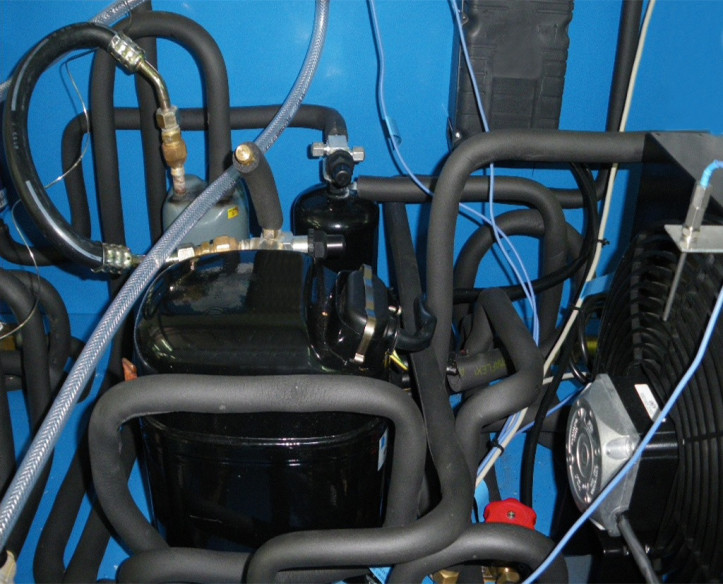

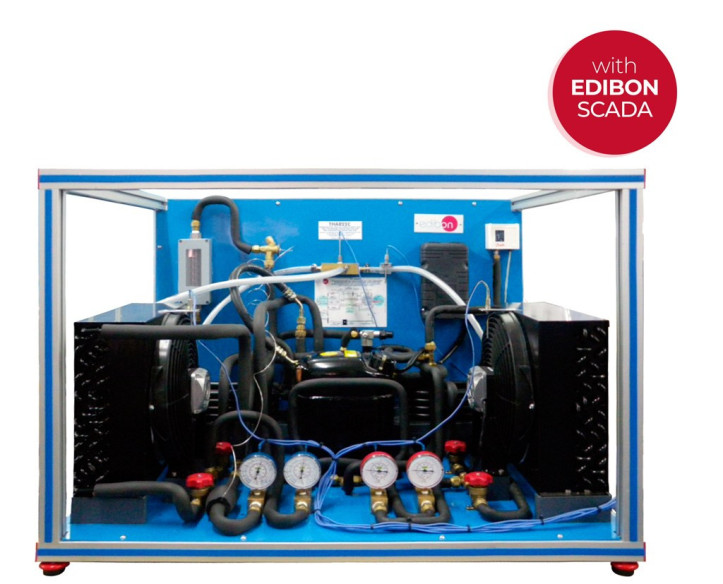

Détail de l'unité

COMPUTER CONTROLLED HEAT PUMP + AIR CONDITIONING + REFRIGERATION WITH 2 CONDENSERS AND 2 EVAPORATORS (WATER/AIR) - THAR22C

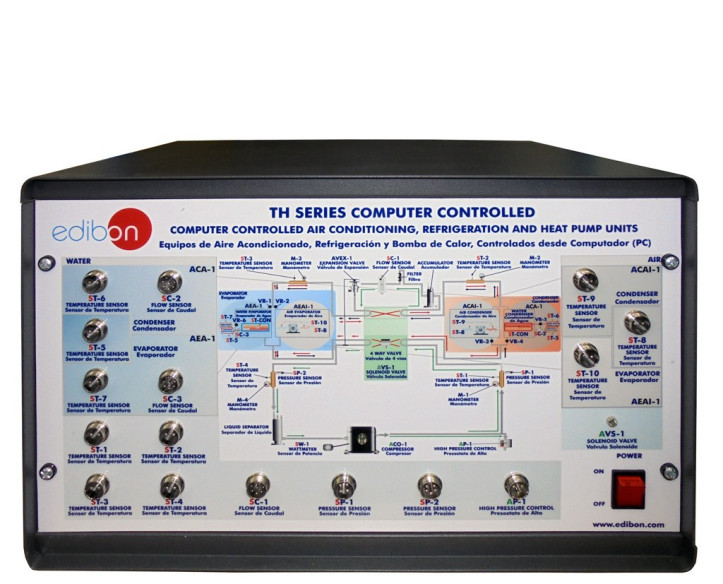

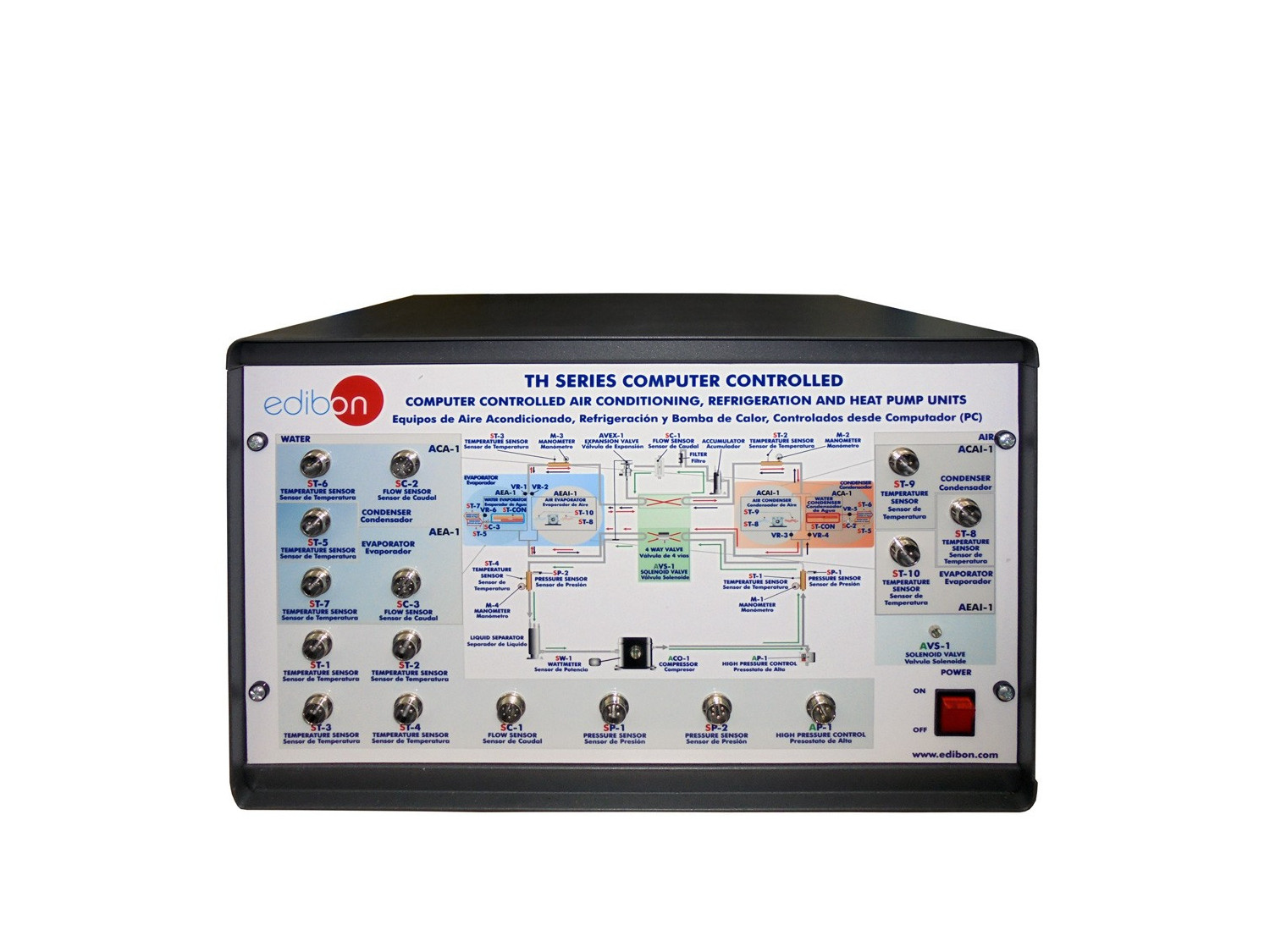

THAR22C/CIB. Boîte d'Interface de Contrôle: La Control Interface Box fait partie du système SCADA.

COMPUTER CONTROLLED HEAT PUMP + AIR CONDITIONING + REFRIGERATION WITH 2 CONDENSERS AND 2 EVAPORATORS (WATER/AIR) - THAR22C

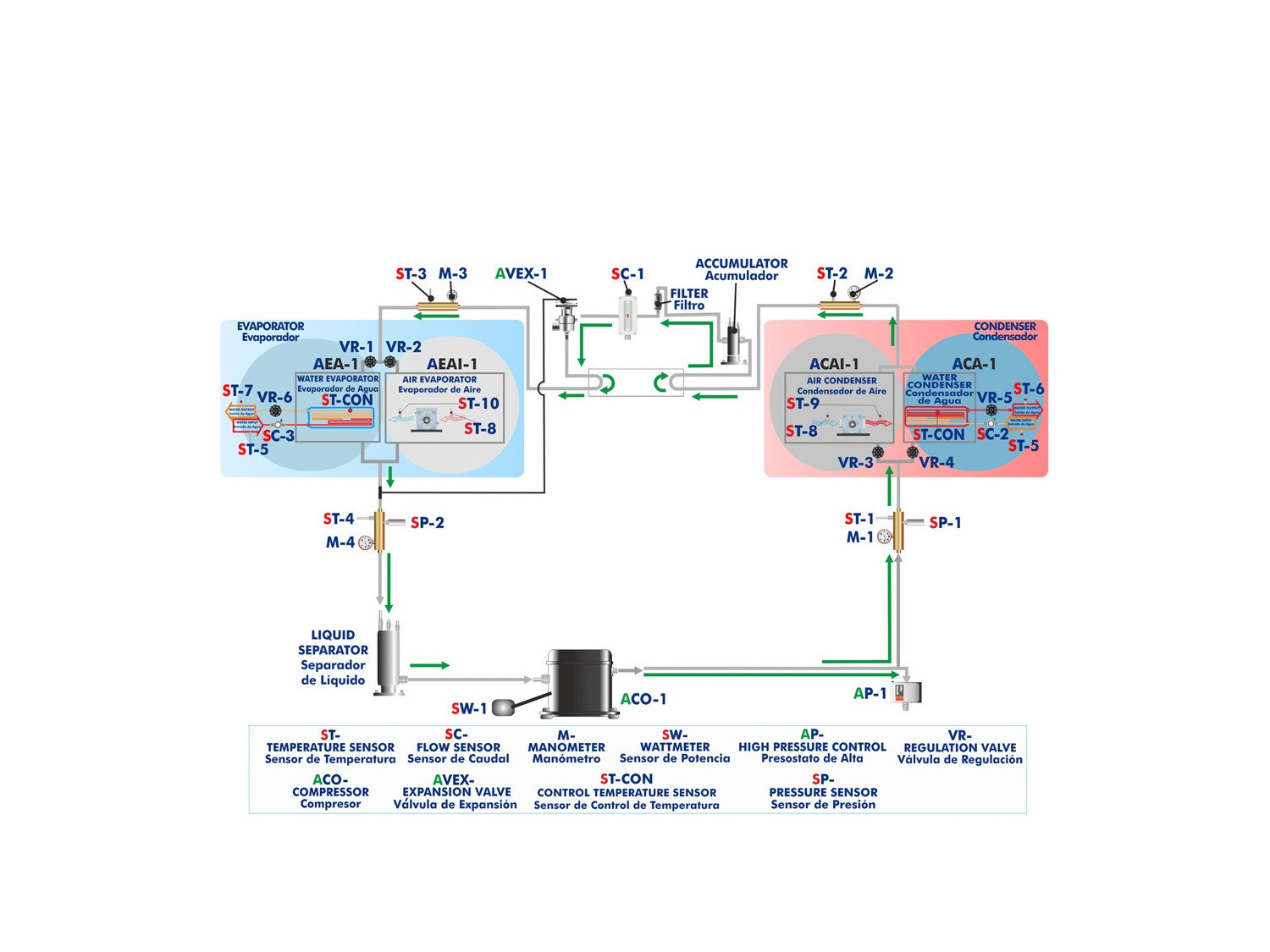

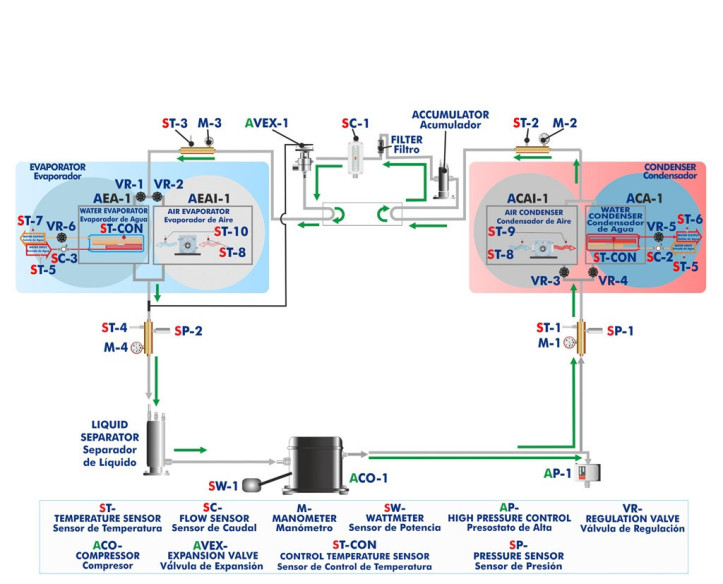

Diagramme de processus et affectation d'éléments unitaires

COMPUTER CONTROLLED HEAT PUMP + AIR CONDITIONING + REFRIGERATION WITH 2 CONDENSERS AND 2 EVAPORATORS (WATER/AIR) - THAR22C

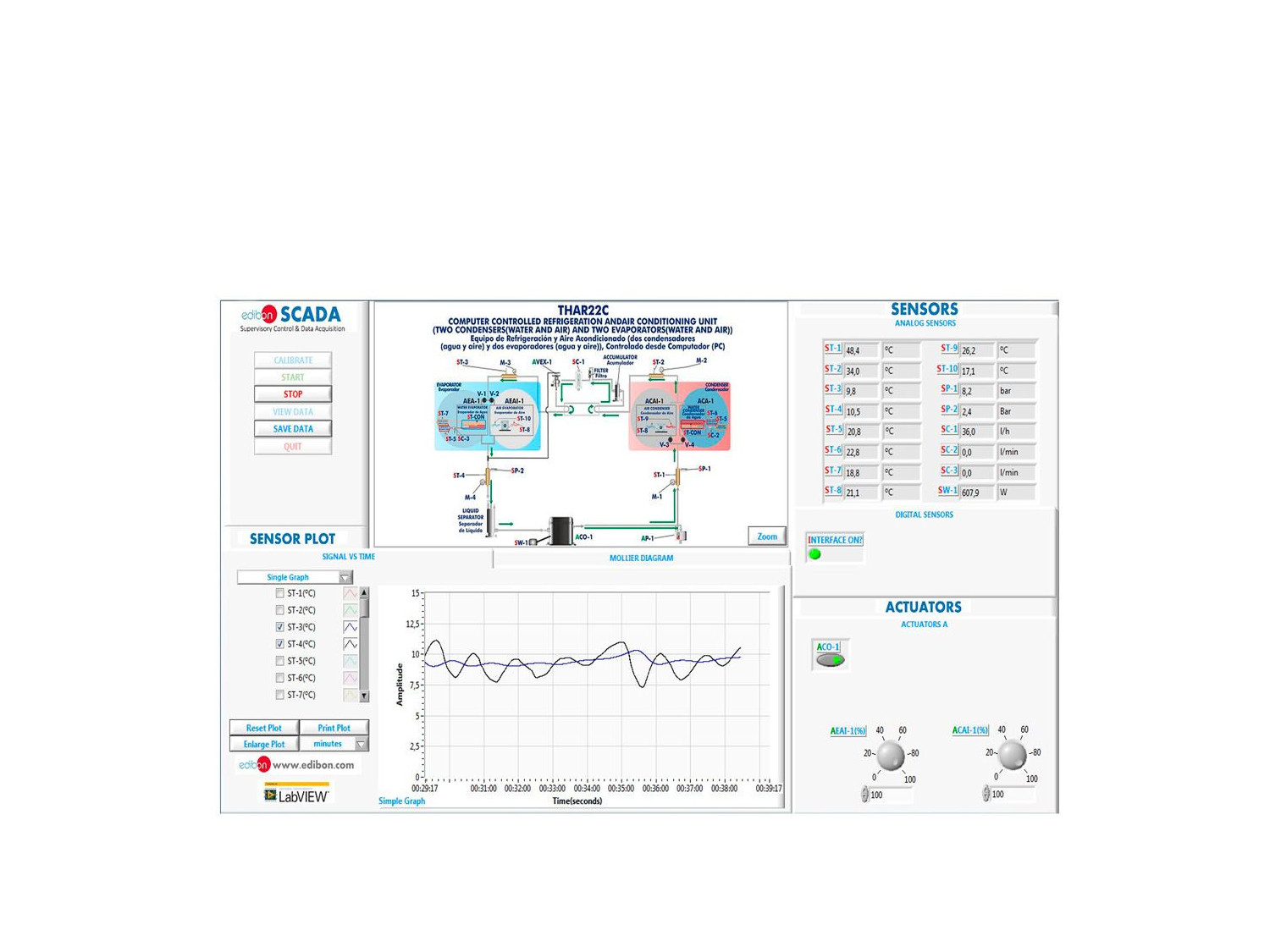

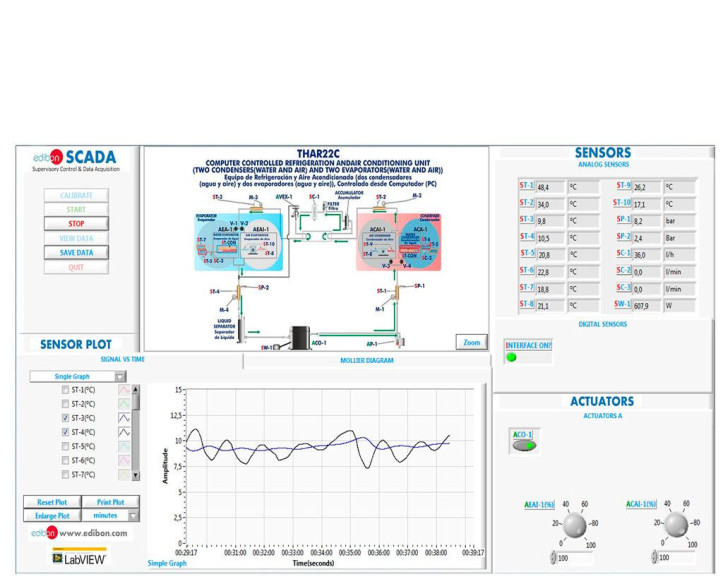

THAR22C/SOF. Écrans principaux du logiciel

COMPUTER CONTROLLED HEAT PUMP + AIR CONDITIONING + REFRIGERATION WITH 2 CONDENSERS AND 2 EVAPORATORS (WATER/AIR) - THAR22C
COMPUTER CONTROLLED HEAT PUMP + AIR CONDITIONING + REFRIGERATION WITH 2 CONDENSERS AND 2 EVAPORATORS (WATER/AIR) - THAR22C
COMPUTER CONTROLLED HEAT PUMP + AIR CONDITIONING + REFRIGERATION WITH 2 CONDENSERS AND 2 EVAPORATORS (WATER/AIR) - THAR22C
COMPUTER CONTROLLED HEAT PUMP + AIR CONDITIONING + REFRIGERATION WITH 2 CONDENSERS AND 2 EVAPORATORS (WATER/AIR) - THAR22C
COMPUTER CONTROLLED HEAT PUMP + AIR CONDITIONING + REFRIGERATION WITH 2 CONDENSERS AND 2 EVAPORATORS (WATER/AIR) - THAR22C

SYSTEMES INNOVANTS

La Pompe à Chaleur + Réfrigération + Climatisation avec 2 condenseurs et 2 Évaporateurs (d'eau/d'air), Contrôlé par Ordinateur (PC), "THAR22C", est un équipement conçu pour étudier les processus thermodynamiques qui se produisent dans un circuit peut fonctionner comme une pompe à chaleur, un climatiseur et un réfrigérateur et dans lequel circule un fluide frigorigène.

Voir description générale

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur
FSS

Système de Simulation de Défauts
PLC

Contrôle des Processus Industriels par PLC
PLCHMI

IIoT Contrôle et surveillance local / à distance avec IHM
ELK

Kit de Développement Logiciel EDIBON, Optimisé par NI LabVIEW™
ECR

Système Modulaire Industriel EDIBON avec NI CompactRIO
ESN

EDIBON Scada-Net
ECL

EDIBON Cloud Learning

Laboratories

9TV
 Laboratoire de Thermodynamique et de Thermotechnique pour l'enseignement Technique et Professionnel
9HE
 Laboratoire de Thermodynamique et de Thermotechnique pour l'enseignement Supérieur

NOUVELLES LIÉES

La thermodynamique et la thermotechnique : Concepts clés et contribution d’EDIBON
La thermodynamique et la thermotechnique : Concepts clés et contribution d’EDIBON
La thermodynamique et la thermotechnique sont des domaines fondamentaux de l’ingénierie qui jouent un rôle crucial dans de nombreuses industries, de la production d’énergie à la climatisation. Comprendre leurs concepts de base est non seulement essentiel pour les ingénieurs, mais fournit...
Lire plus
EDIBON et son engagement envers les compétences européennes
EDIBON et son engagement envers les compétences européennes
Chez EDIBON, nous sommes engagés à renforcer les compétences comme pilier stratégique pour la compétitivité et le bien-être social de l'Union européenne. Une formation adéquate renforce non seulement l'économie, mais permet également aux individus de participer pleinement à la société et à la...
Lire plus
Performance des réfrigérateurs à absorption par diffusion avec une puissance d'entrée variable
Performance des réfrigérateurs à absorption par diffusion avec une puissance d'entrée variable
Nous sommes ravis de célébrer la publication de l'article du Prof. Dr. Nina Penkova intitulé 'Performance des réfrigérateurs à absorption par diffusion avec une puissance d'entrée variable'. L'étude explore comment les réfrigérateurs à absorption, qui utilisent l'énergie résiduelle ou solaire...
Lire plus
New installation at Polytechnic University of Valencia
New installation at Polytechnic University of Valencia
At EDIBON we love to support future engineers. In this occasion we setting up at the Polytechnic University of Valencia (Spain) for the department of applied thermodynamics. The students will now be able to learn with the THAR22C, a Computer Controlled Heat Pump, Refrigeration and Air...
Lire plus

Description Générale

La Pompe à Chaleur + Réfrigération + Climatisation avec 2 condenseurs et 2 Évaporateurs (d'eau/d'air), Contrôlé par Ordinateur (PC), "THAR22C", a pour but d'introduire l'étudiant à l'étude des pompes à chaleur, de la climatisation et de la réfrigération, ainsi que l'analyse et la détermination des paramètres de fonctionnement typiques de l'unité en fonction des deux types de fluides utilisés dans les processus d'évaporation et de condensation (air et eau).

Cette unité peut avoir différentes applications, selon le type de foyer froid ou chaud utilisé dans les processus d'évaporation et de condensation. Cette unité se compose des étapes suivantes:

  • Compression:

Cette étape commence lorsque le liquide de refroidissement entre dans le compresseur. Ce liquide de refroidissement est comprimé, ce qui augmente sa pression et sa température. Pour mesurer ces variables, l'appareil comprend un capteur de pression, un manomètre et un capteur de température.

  • Condensation:

Le liquide de refroidissement a deux possibilités : le faire passer par le condenseur à air ou par le condenseur à eau. Le liquide de refroidissement transfère sa chaleur à l'eau (ou à l'air) qui circule dans le condenseur. A la fin de cette étape, la pression et la température du liquide de refroidissement sont mesurées à l'aide d'un manomètre et d'un capteur de température.

  • Expansion:

Le liquide de refroidissement circule à travers un accumulateur et un filtre, pour retenir les particules de condensat, et un capteur de débit. Ensuite il circule à travers la valve de détente, ce qui provoque une chute de pression et de température du liquide de refroidissement. A la fin de cette étape, la pression et la température du liquide de refroidissement sont mesurées au moyen d'un manomètre et d'un capteur de température.

  • Evaporation:

Le liquide de refroidissement a deux possibilités : détourner le liquide de refroidissement par l'évaporateur d'air, ou par l'évaporateur d'eau. Le liquide de refroidissement absorbe la chaleur de l'eau (ou de l'air) qui s'écoule vers l'évaporateur. A la fin de cette étape, la pression et la température du liquide de refroidissement sont mesurées à l'aide d'un capteur de pression, d'un manomètre et d'un capteur de température. Enfin, le liquide de refroidissement circule dans un séparateur de liquide pour retenir les particules liquides avant de passer au compresseur.

Les condenseurs et les évaporateurs sont équipés de différents capteurs pour mesurer les paramètres les plus importants (températures et débits). En outre, l'unité comprend un contrôle de haute pression pour éviter un excès de pression dans l'unité.

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend: l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Détermination de la puissance d'entrée, de la chaleur produite et du coefficient de performance. L'eau comme source de chaleur. (Pompe à chaleur eau-eau).
  2. Détermination de la puissance d'entrée, de la chaleur produite et du coefficient de performance. L'air comme source de chaleur. (Pompe à chaleur eau-air).
  3. Détermination de la puissance d'entrée, de la chaleur produite et du coefficient de performance. L'air comme source de chaleur. (Pompe à chaleur air-air).
  4. Détermination de la puissance d'entrée, de la chaleur produite et du coefficient de performance. L'eau comme source de chaleur. (Pompe à chaleur air-eau).
  5. Préparation des courbes de performance de l'unité à différentes températures d'entrée et de sortie. L'eau comme source de chaleur. (Pompe à chaleur eau-eau).
  6. Préparation des courbes de performance de l'unité à différentes températures d'entrée et de sortie. L'air comme source de chaleur. (Pompe à chaleur eau-air).
  7. Préparation des courbes de performances de l'unité à différentes températures d'entrée et de sortie. L'eau comme source de chaleur. (Pompe à chaleur air-eau).
  8. Préparation des courbes de performances de l'unité à différentes températures d'entrée et de sortie. L'air comme source de chaleur. (Pompe à chaleur air-air).
  9. Détente du cycle de compression de la vapeur dans un diagramme P-H et comparaison avec le cycle idéal. L'eau comme source de chaleur. (Pompe à chaleur eau-eau).
  10. Retrait du cycle de compression de la vapeur dans un diagramme P-H et comparaison avec le cycle idéal. L'air comme source de chaleur. (Pompe à chaleur eau-air).
  11. Décompression de la vapeur dans un diagramme P-H et comparaison avec le cycle idéal. L'eau comme source de chaleur. (Pompe à chaleur air-eau).
  12. Retrait du cycle de compression de la vapeur dans un diagramme P-H et comparaison avec le cycle idéal. L'air comme source de chaleur. (Pompe à chaleur air-air).
  13. Préparation des courbes de performance de l'unité en fonction des propriétés du réfrigérant et à différentes températures de condensation et d'évaporation. L'eau comme source de chaleur. (Pompe à chaleur eau-eau).
  14. Préparation des courbes de performance de l'unité en fonction des propriétés du réfrigérant et à différentes températures de condensation et d'évaporation. L'air comme source de chaleur. (Pompe à chaleur eau-air).
  15. Préparation des courbes de performance de l'unité en fonction des propriétés du réfrigérant et à différentes températures de condensation et d'évaporation. L'eau comme source de chaleur. (Pompe à chaleur air-eau).
  16. Préparation des courbes de performance de l'unité en fonction des propriétés du fluide frigorigène et à différentes températures de condensation et d'évaporation. L'air comme source de chaleur. (Pompe à chaleur air-air).
  17. Calibrage des capteurs.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. Propriétés du réfrigérant R-513a.
  2. Diagramme Enthalpie-Pression pour le réfrigérant R-513a.

Autres possibilités à réaliser avec cette unité:

  1. De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
  2. Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc, en temps réel.
  3. Le système de contrôle informatique avec SCADA permet une véritable simulation industrielle.
  4. Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
  5. Cette unité peut être utilisée pour faire de la recherche appliquée.
  6. Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres institutions d'enseignement technique.
  7. Contrôle du processus de l'unité THAR22C via la boîte d'interface de contrôle sans l'ordinateur.
  8. Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l'unité THAR22C.
  9. En utilisant PLC-PI, 19 autres exercices peuvent être effectués.
  10. Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.

UNITÉS SIMILAIRES DISPONIBLES

Qualité

Service après vente

Demander des informations
