TBTC Pompe à Chaleur Thermoélectrique, Contrôlé par Ordinateur (PC)

5.3.11.- AUTRES SYSTÈMES NON CONVENTIONNELS 9.4.- RÉFRIGÉRATION
COMPUTER CONTROLLED THERMO-ELECTRIC HEAT PUMP - TBTC

SYSTEMES INNOVANTS

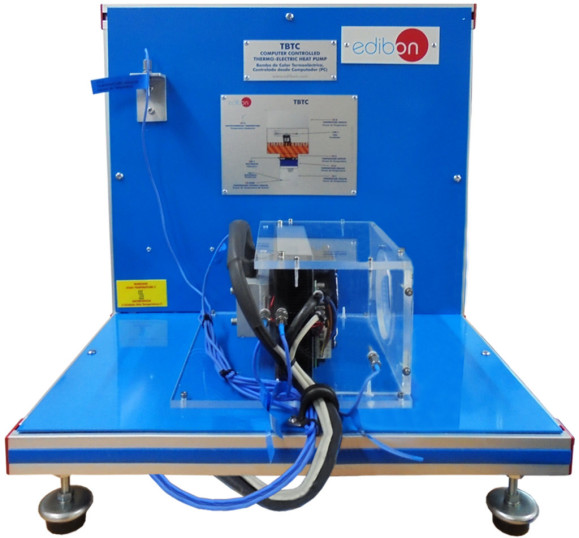

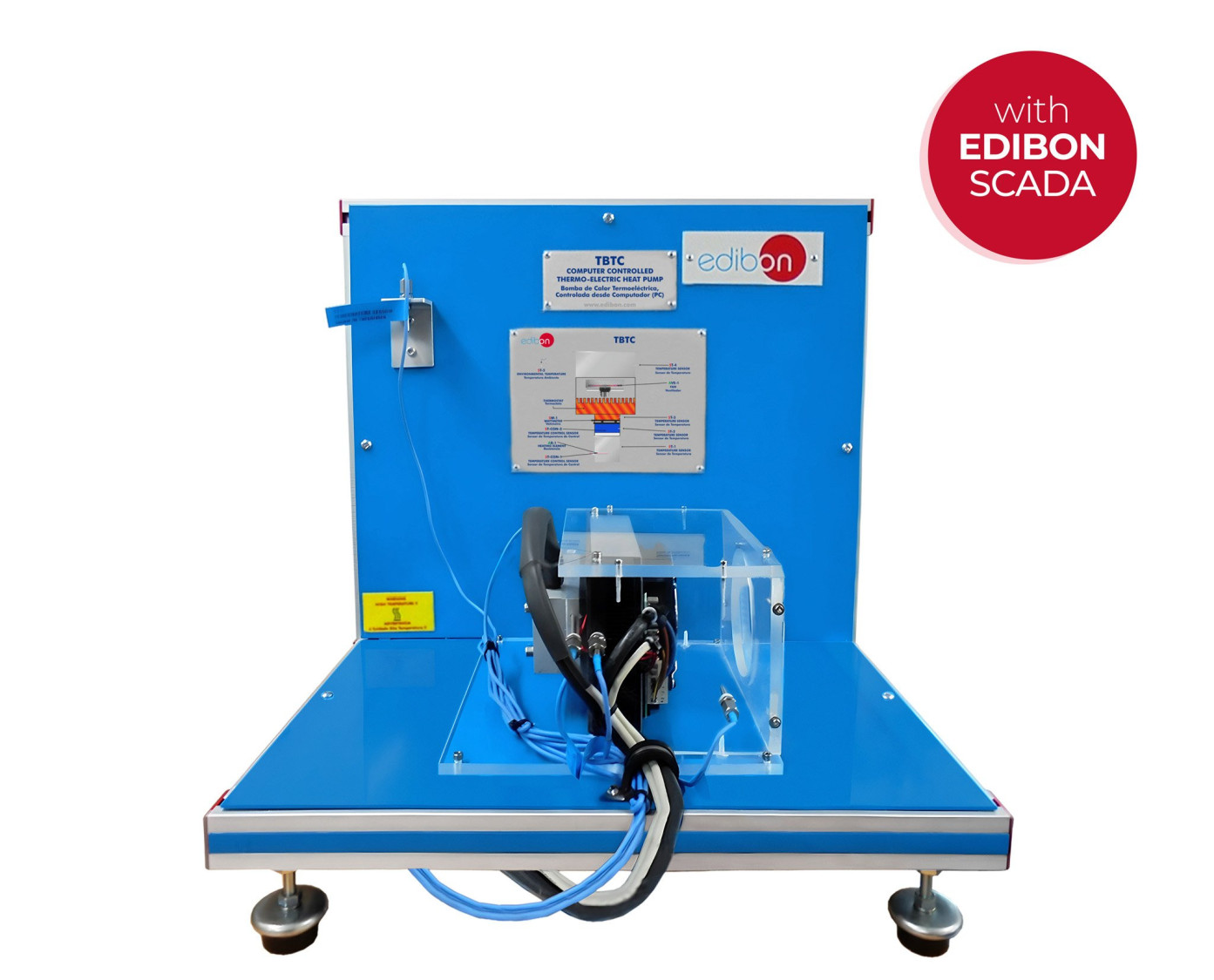

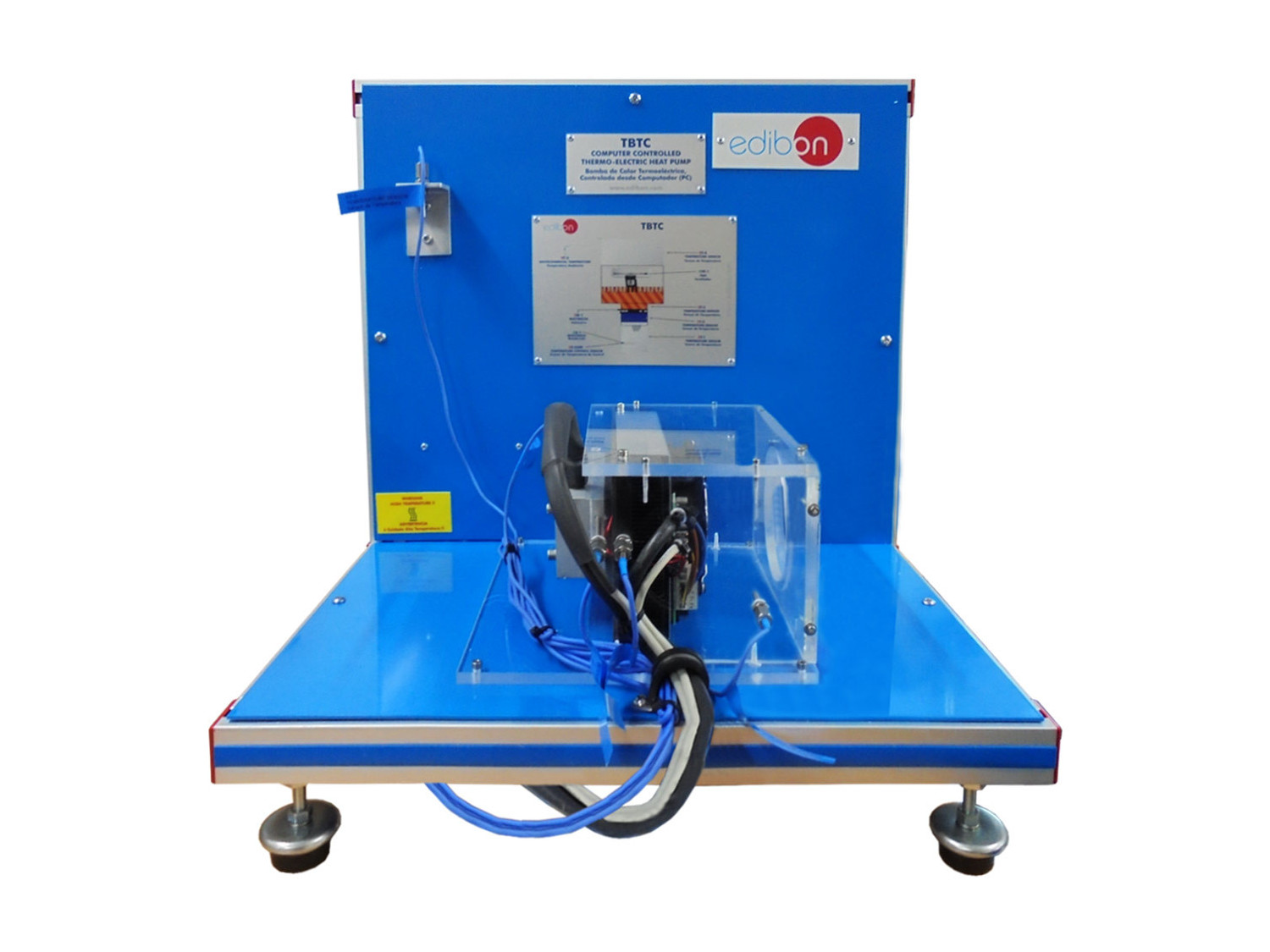

La Pompe à Chaleur Thermoélectrique, Contrôlé par Ordinateur (PC), "TBTC", consiste en une pompe à chaleur thermoélectrique entièrement équipé pour démontrer l'effet Seebeck, l'effet Peltier et l'effet Thomson ou Lenz.

Voir description générale

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur
FSS

Système de Simulation de Défauts
PLC

Contrôle des Processus Industriels par PLC
PLCHMI

IIoT Contrôle et surveillance local / à distance avec IHM
ELK

Kit de Développement Logiciel EDIBON, Optimisé par NI LabVIEW™
ECR

Système Modulaire Industriel EDIBON avec NI CompactRIO
ESN

EDIBON Scada-Net
ECL

EDIBON Cloud Learning

Laboratories

9TV
 Laboratoire de Thermodynamique et de Thermotechnique pour l'enseignement Technique et Professionnel
9HE
 Laboratoire de Thermodynamique et de Thermotechnique pour l'enseignement Supérieur

Description Générale

La Pompe à Chaleur Thermoélectrique, Contrôlé par Ordinateur (PC), "TBTC", permet l'étude de différents phénomènes dans lesquels la chaleur et l'électricité ont lieu (thermoélectricité). Certains d'entre eux sont l'effet Peltier, l'effet Thomson ou Lenz et l'effet Seebeck. L'application de l'effet Peltier comme méthode de réfrigération peut également être étudiée.

Nous pourrons réaliser avec cette unité l'étude et l'utilisation d'un élément Peltier comme pompe à chaleur et pour la réfrigération.

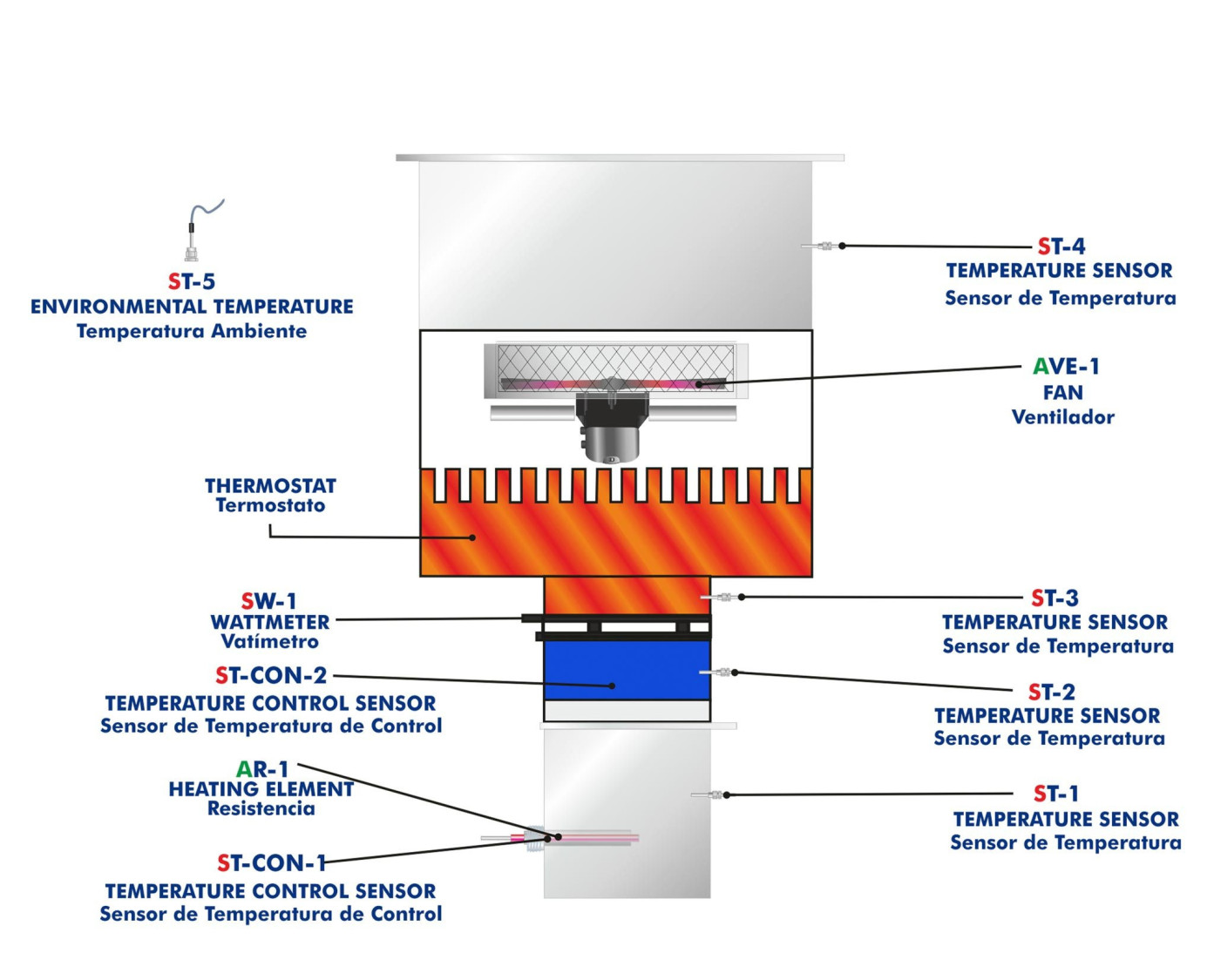

Cette pompe à chaleur thermoélectrique consiste en une cellule ou un module thermoélectrique monté sur deux côtés.

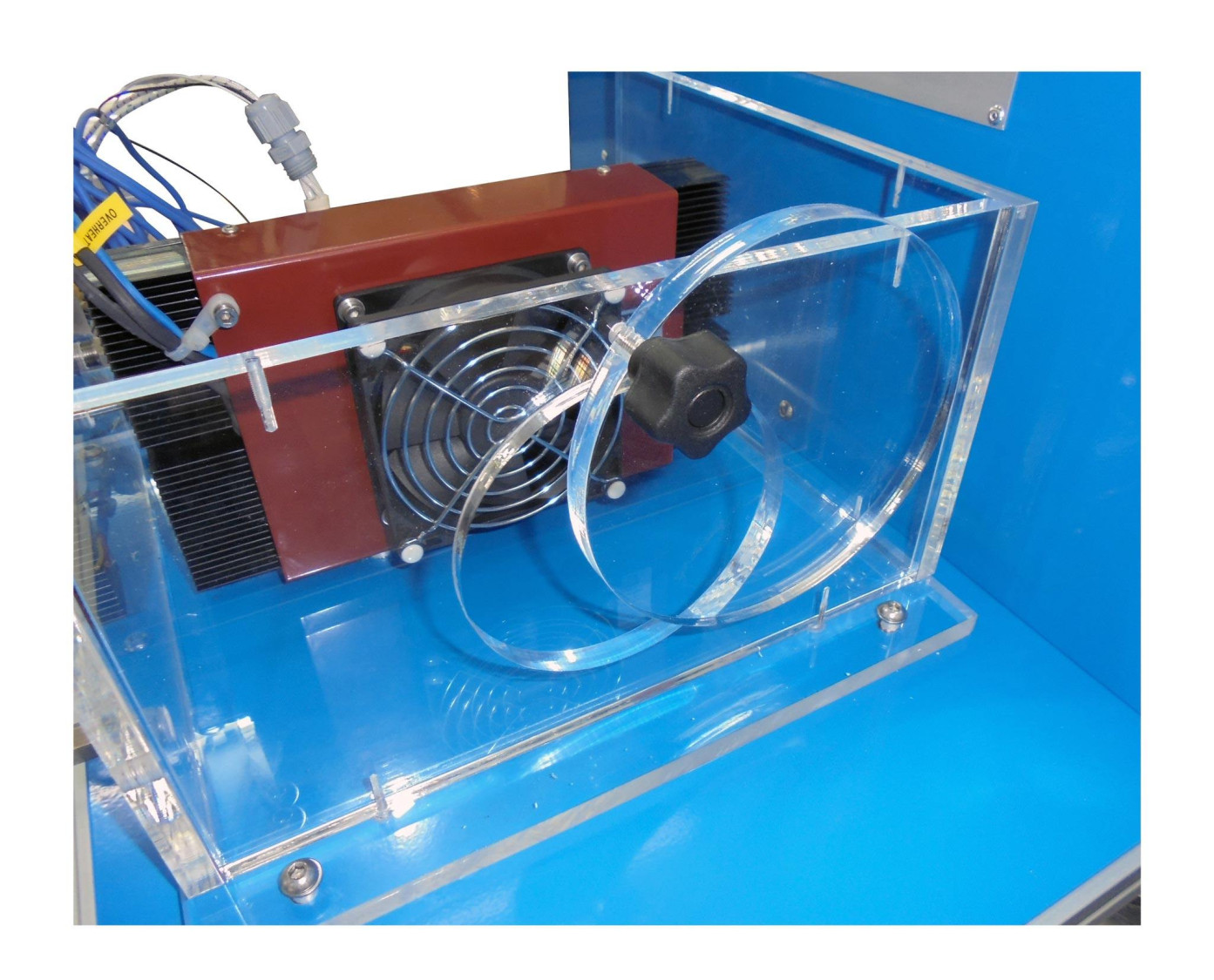

Il y a un élément chauffant, contrôlé par ordinateur, couvert par un conducteur isolé thermiquement en acier inoxydable, sur le côté froid du module. Un dissipateur thermique est situé dans le côté chaud du module, il est composé d'un échangeur de chaleur et d'un ventilateur placé à l'intérieur d'une boîte isolée.

Des configurations expérimentales différentes de l'unité peuvent être facilement établies par l'activation de différents interrupteurs.

Le module thermoélectrique est composé de deux petites pièces semi-conductrices, A et B, l'une d'entre elles de type n et l'autre de type p. Elles sont reliées par l'une de leurs extrémités par un joint ou une soudure métallique. Si ce joint est soumis à une source de chaleur, le maintenant à une température élevée tandis que le reste est maintenu à une température plus basse, une petite force électromotrice est générée qui produit un courant électrique dans le circuit.

De la même manière, grâce à l'effet Peltier, si un courant passe à travers les joints semi-conducteurs du circuit p-n et n-p, certains d'entre eux s'échauffent et d'autres se refroidissent, générant un gradient de température entre les plaques.

L'élément thermoélectrique est constitué d'un nombre variable de joints placés électriquement en série, mais thermiquement en parallèle.

L'unité comprend deux capteurs de contrôle de température, situés dans l'élément chauffant et dans un côté du module.

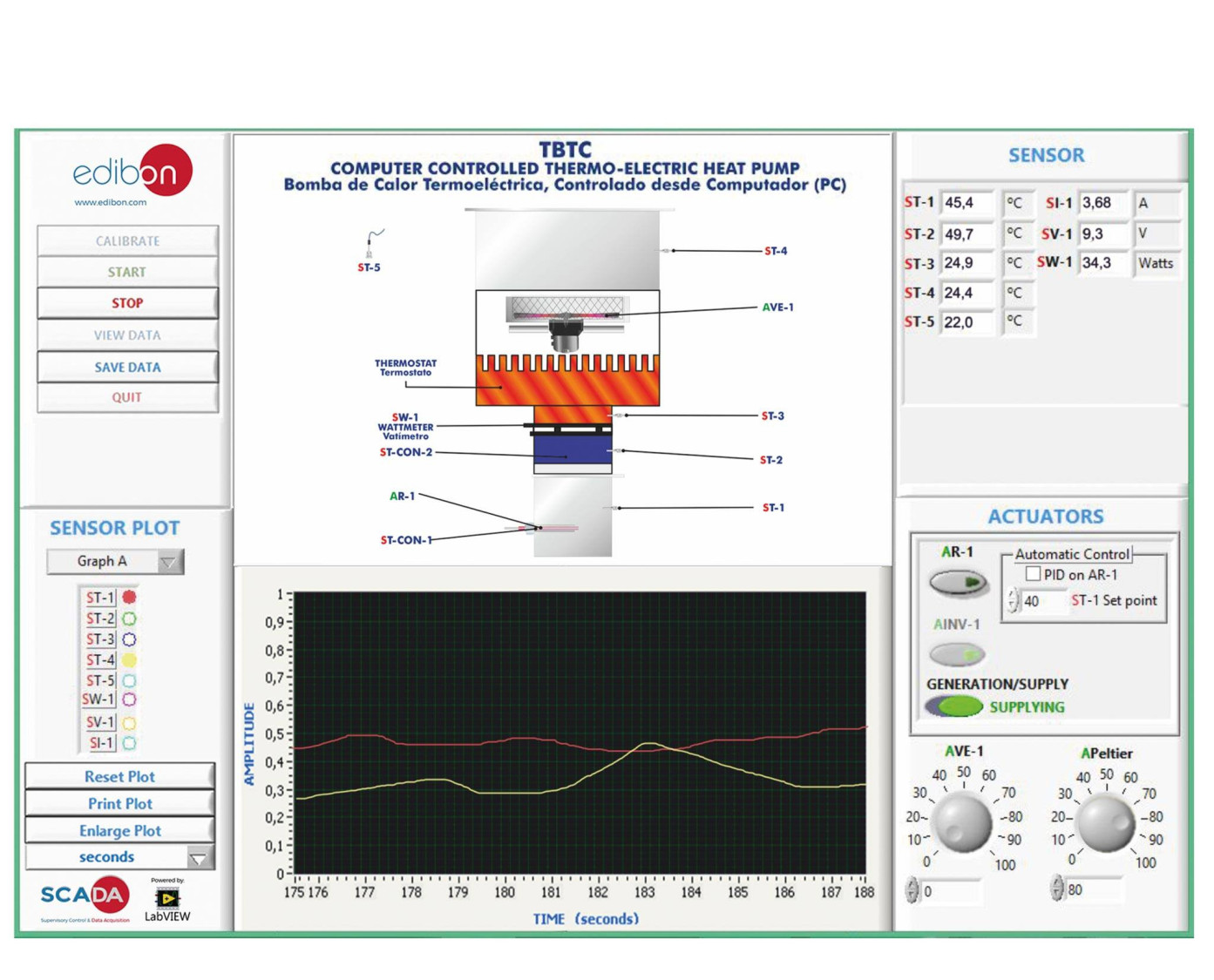

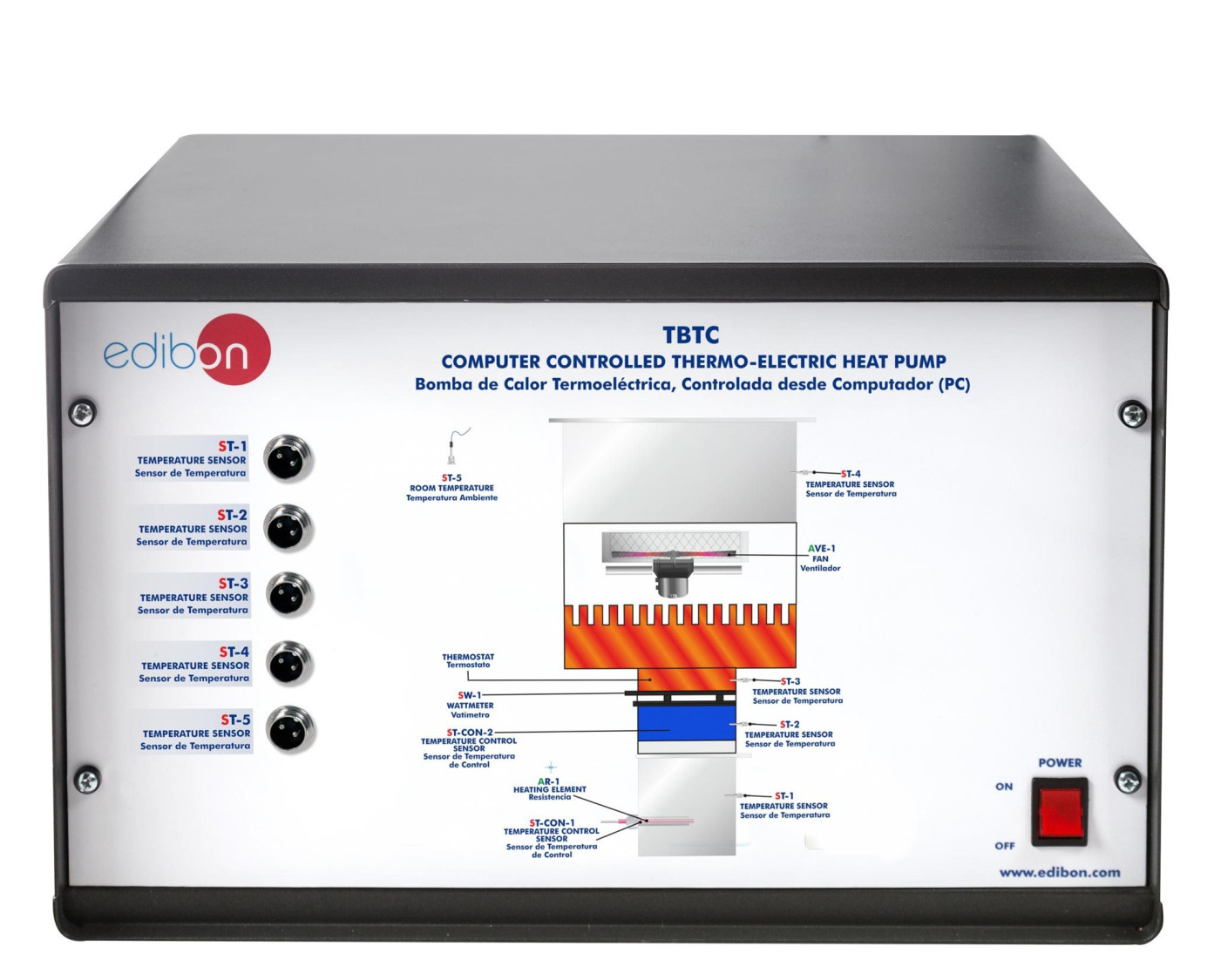

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend: l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Investigation des effets sur la température de surface de l'une ou l'autre face du module avec une alimentation électrique croissante (effet Peltier).
  2. Investigation de l'effet sur le transfert de chaleur de l'inversion de la polarité de l'alimentation électrique (effet Thomson ou Lenz).
  3. Investigation de la variation de la tension en circuit ouvert aux bornes du module due à la variation de la différence de température de surface (effet Seebeck).
  4. Estimation du coefficient d'efficacité du module agissant comme réfrigérateur (COP).
  5. Calibrage des capteurs.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. Bilans énergétiques.

Autres possibilités à réaliser avec cette unité:

  1. De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
  2. Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc. en temps réel.
  3. Le système de contrôle informatique avec SCADA et Contrôle PID permet une véritable simulation industrielle.
  4. Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
  5. Cette unité peut être utilisée pour faire de la recherche appliquée.
  6. Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres institutions d'enseignement technique.
  7. Contrôle du processus de l'unité TBTC via la boîte d'interface de contrôle sans l'ordinateur.
  8. Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l'unité TBTC.
  9. En utilisant PLC-PI, 19 autres exercices peuvent être effectués.
  10. Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.
