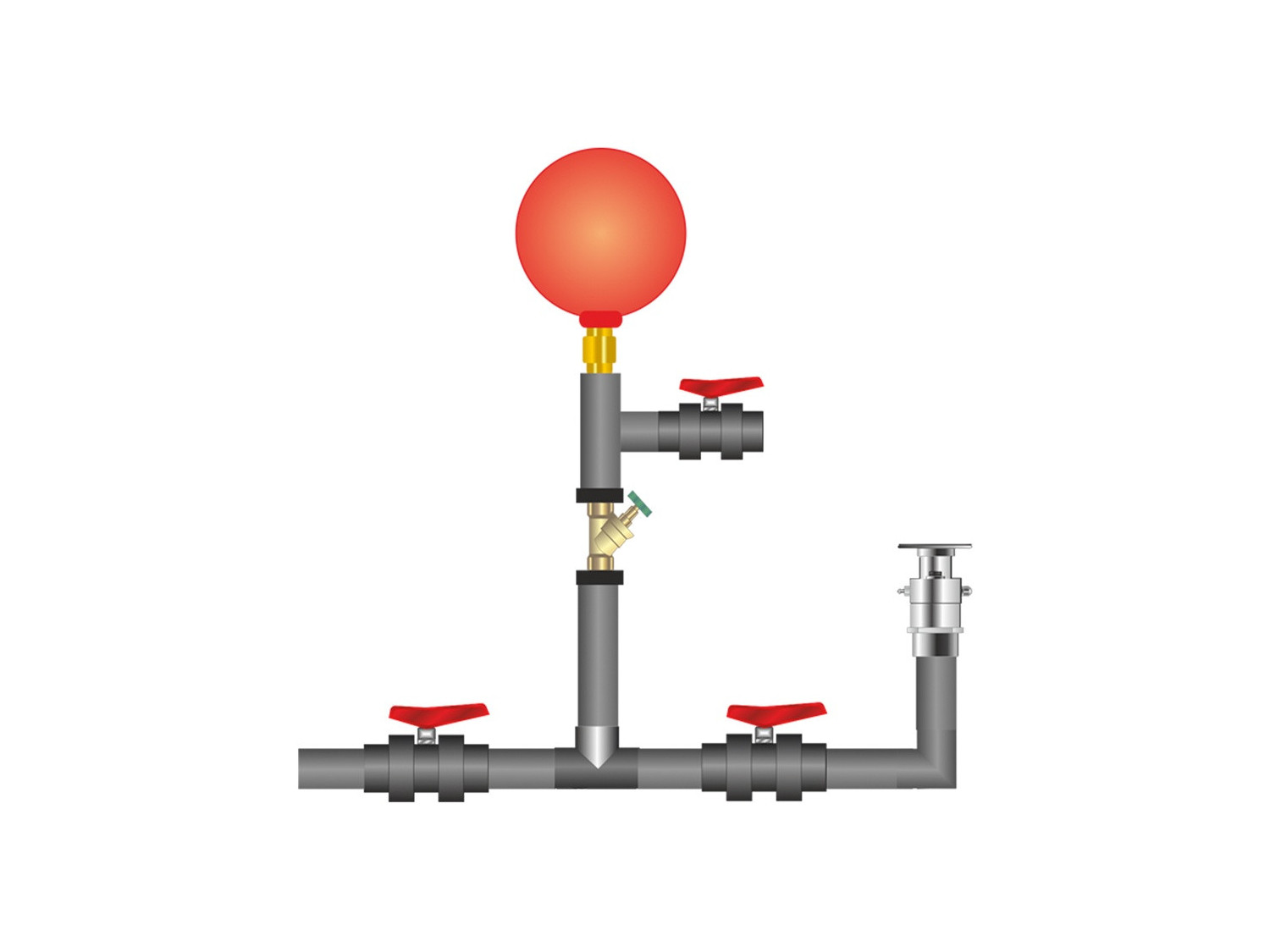

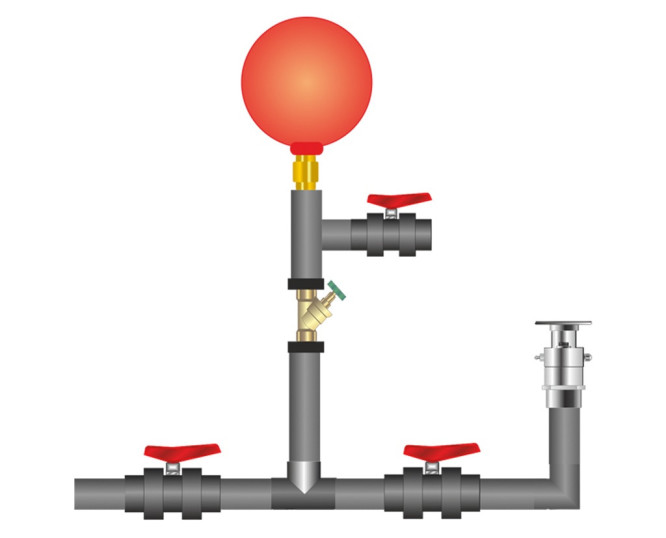

FME38 Pompe Hydraulique de Bélier
SYSTEMES INNOVANTS
La Pompe Hydraulique de Bélier, "FME38", conçue par EDIBON, utilise l’effet du coup de bélier pour élever l’eau à un niveau plus élevé que celui de sa source d’alimentation. Elle fonctionne en exploitant le changement rapide de vitesse de l’eau dans une conduite qui se produit lorsque son flux est interrompu.
NOUVELLES LIÉES
Description Générale
La Pompe Hydraulique de Bélier, "FME38", conçue par EDIBON, utilise l’effet du coup de bélier pour élever l’eau à un niveau plus élevé que celui de sa source d’alimentation. Elle fonctionne en exploitant le changement rapide de vitesse de l’eau dans une conduite qui se produit lorsque son flux est interrompu. Lorsque le flux d’eau est brusquement arrêté, une onde de choc est générée, augmentant la pression dans la conduite et poussant une petite quantité d’eau vers le haut et hors de la conduite d’alimentation. Cette eau est ensuite dirigée vers un point plus élevé, où elle peut être stockée ou utilisée à diverses fins, telles que l’irrigation ou l’approvisionnement en eau dans les zones reculées.
La Pompe Hydraulique de Bélier, "FME38", permet donc l’étude et la compréhension des principes de l’hydrodynamique (le changement soudain dans le flux d’eau génère une onde de choc augmentant la pression dans la conduite), de la transformation de l’énergie (l’énergie cinétique du flux d’eau est convertie en énergie potentielle lorsque l’eau est élevée à un niveau plus élevé), de l’efficacité et des performances (les facteurs affectant l’efficacité de la pompe hydraulique à ariete peuvent être analysés, tels que la hauteur de levage, la vitesse d’écoulement de l’eau et la géométrie de la conduite), ou de ses applications pratiques en agriculture, génie civil et approvisionnement en eau dans les zones rurales ou reculées.
Des exercices et pratiques guidées
EXERCICES GUIDÉS INCLUS DANS LE MANUEL
- Étude du fonctionnement d’une pompe hydraulique à bélier.
- Influence de la hauteur initiale par rapport à la hauteur résultante.
- Influence de la pression d’ouverture de la vanne par rapport à la hauteur résultante.
EQUIPEMENT COMPLEMENTAIRE
8.1.7.- MACHINES HYDRAULIQUES: TURBINES

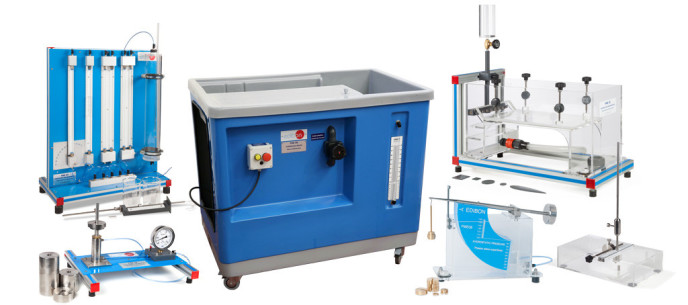

LIFLUBA
Hydraulics is the branch of science that deals with the mechanical properties of fluids, and Fluid Mechanics provides the foundation for hydraulics.With LIFLUBA (Basic Fluids Mechanics Integrated Laboratory), EDIBON tries to give answer to the...
8.1.6.- MACHINES HYDRAULIQUES: POMPES

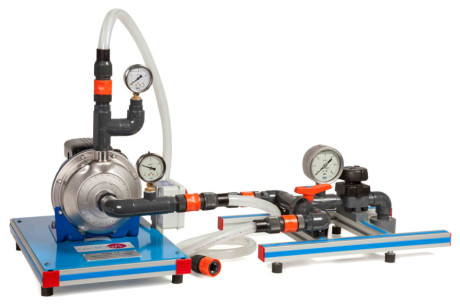

FME12
