WIT-KNX-LIC Pratiques de Câblage d'Éclairage avec KNX

4.4.3.- INSTALLATIONS ET MAINTENANCE
WIRING INSTALLATION TRAINING FOR LIGHTING WITH KNX - WIT-KNX-LIC

SYSTEMES INNOVANTS

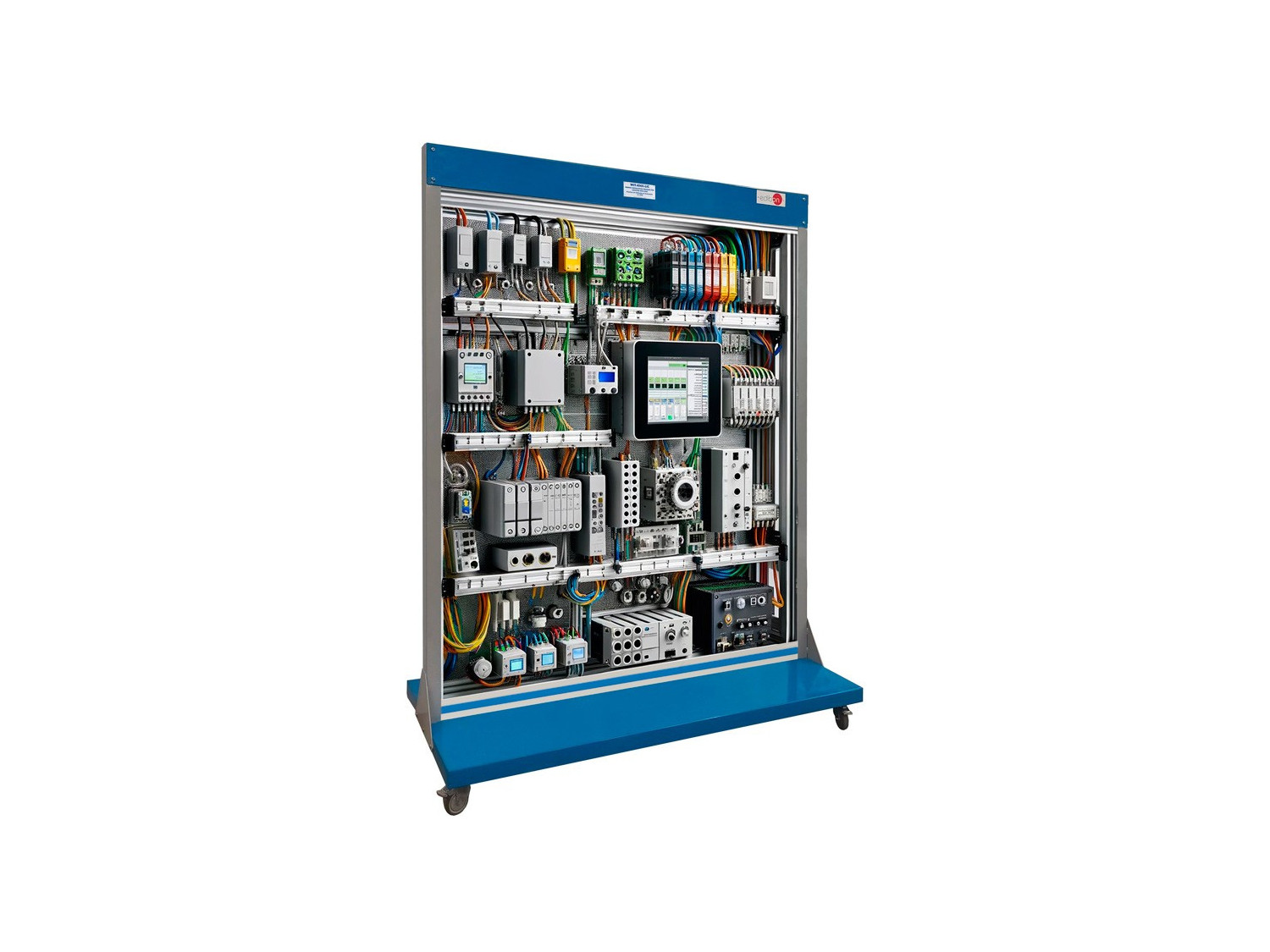

Le WIT-KNX-LIC est un unité conçu pour faciliter l'étude et la compréhension des pratiques de câblage KNX spécifiquement adaptées aux systèmes de contrôle d'éclairage. Cette unité constitue un outil précieux à des fins éducatives et professionnelles, fournissant une expérience pratique et un aperçu des techniques de câblage, de programmation et de mise en service associées à la technologie KNX dans le contexte des applications de contrôle d'éclairage.

Voir description générale

NOUVELLES LIÉES

L'Importance de la Formation Pratique en Électricité pour les Universités et les Entreprises
L'Importance de la Formation Pratique en Électricité pour les Universités et les Entreprises
L'électricité est une forme d'énergie résultant du mouvement des électrons à travers un conducteur. Ce phénomène physique est essentiel au fonctionnement d'une grande variété de dispositifs et de systèmes que nous utilisons quotidiennement, des appareils électroménagers aux systèmes industriels...
Lire plus
What is Industry 4.0?
What is Industry 4.0?
Today we are at the beginning of a new era, named ‘Industrie 4.0’. Let´s explain a little further the concept "Industrie 4.0"!
Lire plus

Description Générale

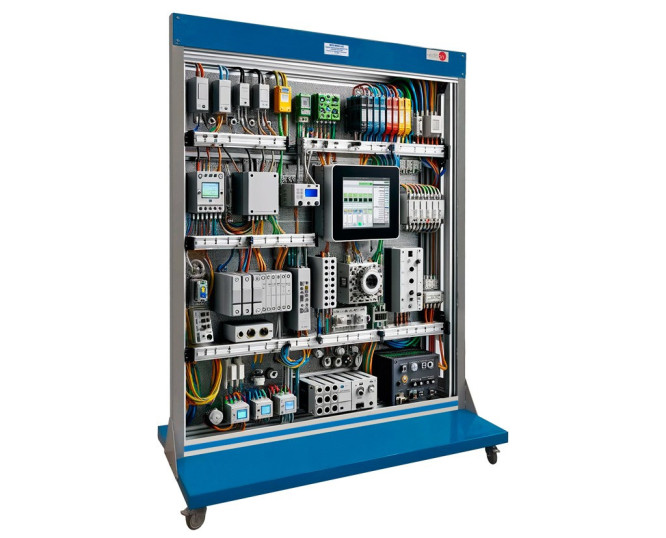

Le WIT-KNX-LIC est un unité conçu pour faciliter l'étude et la compréhension des pratiques de câblage KNX spécifiquement adaptées aux systèmes de contrôle d'éclairage. Cette unité constitue un outil précieux à des fins éducatives et professionnelles, fournissant une expérience pratique et un aperçu des techniques de câblage, de programmation et de mise en service associées à la technologie KNX dans le contexte des applications de contrôle d'éclairage.

Les principales fonctionnalités du WIT-KNX-LIC peuvent inclure :

  • Apprentissage Pratique : L'unité permet aux utilisateurs de participer à des exercices pratiques liés aux pratiques de câblage KNX, en se concentrant sur le nuances de câblage pour les scénarios de contrôle d'éclairage.
  • Simulation de Scénarios de Contrôle d'Éclairage : Les utilisateurs peuvent simuler et expérimenter divers scénarios de contrôle d'éclairage, en comprenant comment la technologie KNX facilite l'intégration et le contrôle des systèmes d'éclairage dans les bâtiments intelligents.
  • Formation Pratique : Elle offre une expérience d'apprentissage pratique, permettant aux utilisateurs de connecter et de configurer des unités KNX de manière simple. environnement contrôlé. Cela contribue à une meilleure compréhension des principes de câblage et de la fonctionnalité globale de KNX. systèmes.
  • Documentation Complète : La documentation qui l'accompagne fournit des informations détaillées sur les pratiques de câblage KNX, garantir que les utilisateurs ont accès à des conseils et des instructions complets pour un apprentissage efficace.
  • Compatibilité : L'unité est probablement compatible avec les unités et protocoles KNX standard, garantissant une intégration transparente dans KNX-environnements éducatifs et professionnels basés.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Installation du Coffret de Distribution Électrique:
  • Procédure d'installation des protections et des unités KNX.
  • Application des techniques de câblage appropriées.
  1. Réalisation du Contrôle des Luminaires:
  • Intégration de luminaires LED dans l'installation.
  • Programmation du contrôle à l'aide du module de sortie binaire KNX.
  • Application des techniques de câblage pour une connexion sécurisée.
  1. Connexion du Capteur de Luminosité:
  • Raccordement du capteur de luminosité KNX.
  • Configuration pour l'ajustement automatique de l'éclairage en fonction des conditions de lumière ambiante.
  • Mise en place de techniques de câblage efficaces.
  1. Interaction Manuelle avec le Bouton-poussoir KNX:
  • Connexion et intégration d'un bouton poussoir KNX.
  • Programmation pour l'allumage et l'extinction manuels des lumières de la pièce.
  1. Installation du Contrôleur d'Ambiance KNX avec Écran Tactile:
  • Configuration du contrôleur d'ambiance KNX avec écran tactile.
  • Exploration des fonctions et des capacités de programmation.
  • Application des techniques de câblage structuré.
  1. Connexion et Intégration KNX/DALI:
  • Raccordement d'un contrôleur d'éclairage DALI.
  • Intégration dans le système KNX pour un contrôle unifié des luminaires DALI.
  • Application de techniques de câblage avancées.

Création de projet en ETS et définition de Topologie:

  1. Création d'un Nouveau Projet dans ETS:
  • Développement d'un nouveau projet from scratch avec le logiciel ETS.
  • Définition des caractéristiques générales et établissement de la topologie de base du système KNX.
  1. Définition de la Topologie du Bus:
  • Configuration de la topologie du bus KNX.
  • Identification des unités et établissement des adresses physiques.
  • Application des bonnes pratiques de conception.
  1. Attribution d'Adresse Physique:
  • Attribution d'adresses physiques aux unités KNX du projet.
  • Suivi des normes d'adressage et recommandations.
  1. Vérification de la Topologie:
  • Vérification de la cohérence de la configuration.
  • Conformité aux exigences du système KNX.

Diagnostic des unités KNX:

  1. Utilisation des Outils de Diagnostic:
  • Utilisation d'outils de diagnostic dans le logiciel ETS pour vérifier la communication et l'état des dispositifs KNX.
  1. Tests de Communication:
  • Réaliser des tests de communication entre les unités KNX et le bus.
  • Identification et résolution d'éventuels problèmes de connexion.
  1. Analyse des Télégrammes:
  • Analyse des télégrammes envoyés et reçus par les dispositifs KNX.
  • Identification d'éventuelles erreurs ou interférences dans le réseau.
  1. Diagnostic des Erreurs:
  • Diagnostic et dépannage des erreurs de configuration ou de connexion des dispositifs KNX.
  • Utilisation des outils de diagnostic disponibles dans le logiciel ETS.
  1. Journalisation des Événements:
  • Utilisation de fonctions de journalisation d'événements pour surveiller et analyser le comportement des unités KNX dans différentes conditions de fonctionnement.
