WIT-KNX-BMS Pratiques de Câblage de Contrôle de Bâtiments via BMS

4.4.3.- INSTALLATIONS ET MAINTENANCE
WIRING INSTALLATION TRAINING FOR BUILDING CONTROL VIA BMS - WIT-KNX-BMS

SYSTEMES INNOVANTS

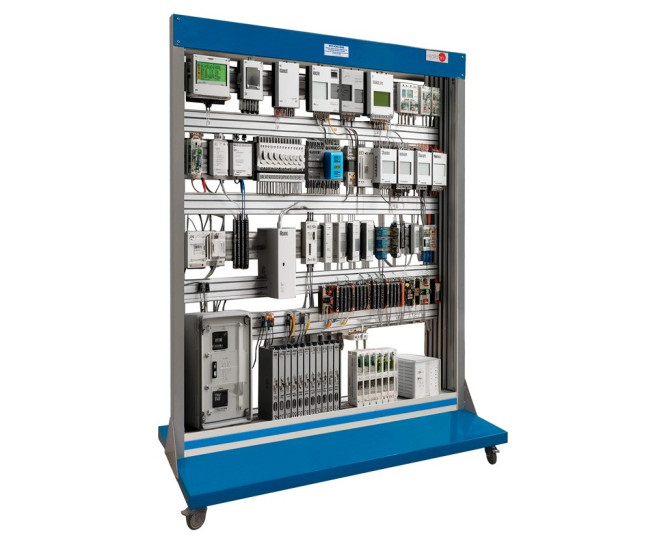

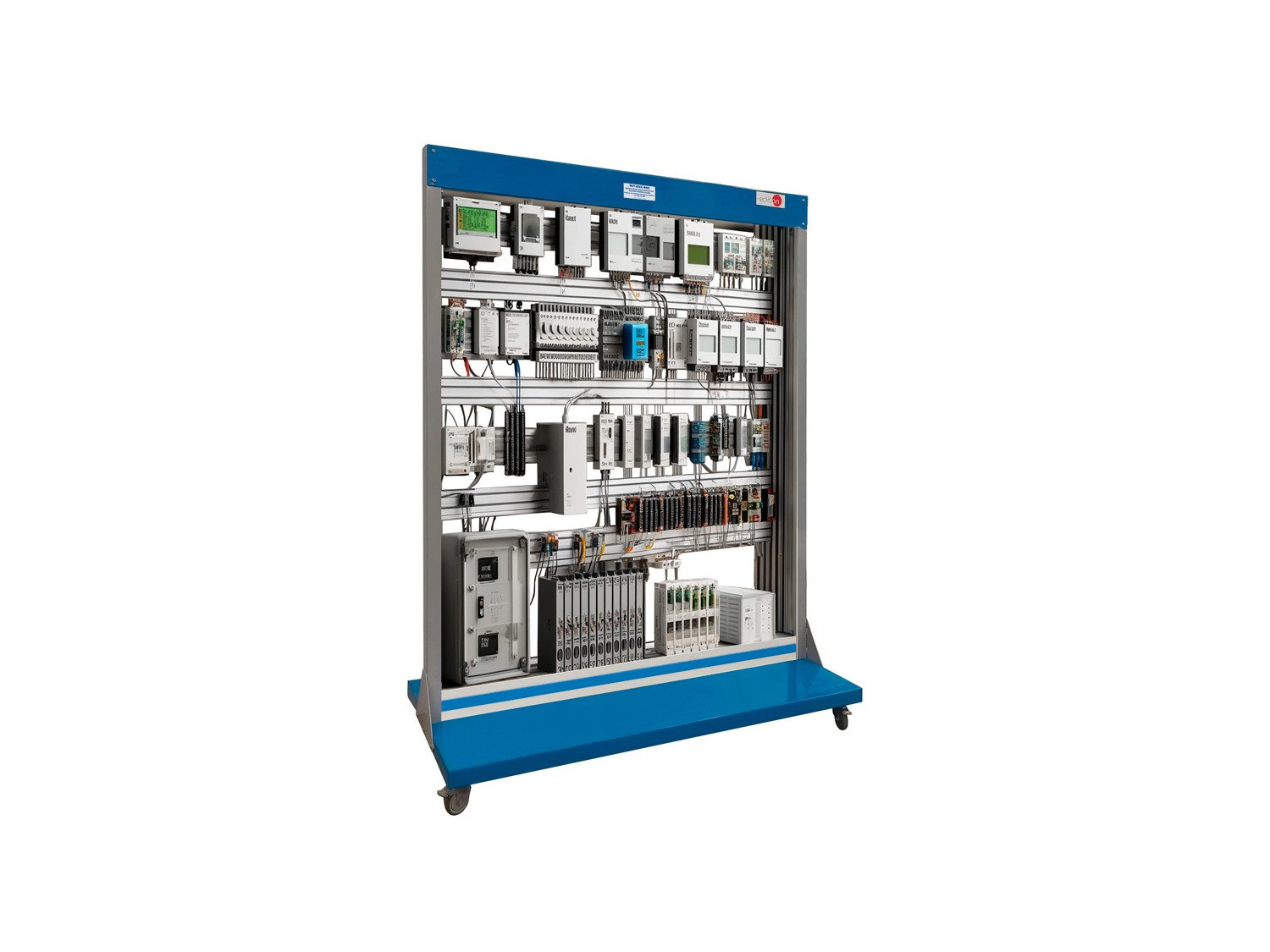

Le WIT-KNX-BMS est une unité conçue pour fournir des informations pratiques et une expérience concrète des pratiques de câblage KNX spécifiquement adaptées aux systèmes de gestion des bâtiments (BMS). Cette unité constitue une ressource précieuse pour les établissements d'enseignement et professionnels et les centres de formation axés sur l'automatisation des bâtiments, permettant aux étudiants d'apprendre et de comprendre les subtilités du câblage des unités KNX, de la programmation et de la mise en service dans le contexte des applications BMS.

Voir description générale

NOUVELLES LIÉES

EDIBON et son engagement envers les compétences européennes
EDIBON et son engagement envers les compétences européennes
Chez EDIBON, nous sommes engagés à renforcer les compétences comme pilier stratégique pour la compétitivité et le bien-être social de l'Union européenne. Une formation adéquate renforce non seulement l'économie, mais permet également aux individus de participer pleinement à la société et à la...
Lire plus
L'Importance de la Formation Pratique en Électricité pour les Universités et les Entreprises
L'Importance de la Formation Pratique en Électricité pour les Universités et les Entreprises
L'électricité est une forme d'énergie résultant du mouvement des électrons à travers un conducteur. Ce phénomène physique est essentiel au fonctionnement d'une grande variété de dispositifs et de systèmes que nous utilisons quotidiennement, des appareils électroménagers aux systèmes industriels...
Lire plus
What is Industry 4.0?
What is Industry 4.0?
Today we are at the beginning of a new era, named ‘Industrie 4.0’. Let´s explain a little further the concept "Industrie 4.0"!
Lire plus

Description Générale

Le WIT-KNX-BMS est une unité conçue pour fournir des informations pratiques et une expérience concrète des pratiques de câblage KNX spécifiquement adaptées aux systèmes de gestion des bâtiments (BMS). Cette unité constitue une ressource précieuse pour les établissements d'enseignement et professionnels et les centres de formation axés sur l'automatisation des bâtiments, permettant aux étudiants d'apprendre et de comprendre les subtilités du câblage des unités KNX, de la programmation et de la mise en service dans le contexte des applications BMS.

Les principales fonctionnalités du WIT-KNX-BMS peuvent inclure :

  • Axé sur les Applications BMS : L'unité est conçu pour répondre aux exigences et pratiques de câblage spécifiques associées aux systèmes de gestion de bâtiment. Cela inclut l'intégration de la technologie KNX pour le contrôle centralisé de diverses fonctions du bâtiment.
  • Apprentissage Pratique : Les étudiants peuvent participer à des expériences d'apprentissage pratique, en expérimentant le câblage et la configuration des unités KNX couramment utilisés dans les scénarios BMS. Cette approche pratique améliore leur compréhension des applications du monde réel.
  • Simulation de Scénarios BMS : L'unité permet aux utilisateurs de simuler et de configurer différents scénarios BMS, couvrant des aspects tels que la climatisation, la gestion de l'éclairage et l'efficacité énergétique. Cela fournit un environnement d’apprentissage réaliste.
  • Documentation Complète : La documentation qui l'accompagne offre des informations détaillées sur les pratiques de câblage KNX pour BMS. Cette documentation sert de guide aux étudiants, fournissant des instructions et des explications étape par étape.
  • Compatibilité : L'unité est probablement compatible avec les unités et protocoles KNX standard couramment utilisés dans les systèmes de gestion de bâtiment. Cela garantit que les étudiants travaillent avec des composants conformes aux normes de l'industrie.
  • Intégration avec la Technologie KNX : L'unité présente l'intégration de la technologie KNX dans les applications BMS, soulignant le rôle de KNX dans la création de solutions d'automatisation de bâtiment intelligentes et efficaces.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Intégration de Base du Système BMS avec KNX :
  • Raccordement du coffret de distribution électrique pour unités KNX et BMS.
  • Application des techniques de câblage pour assurer une intégration efficace des deux systèmes.
  1. Création d'un Nouveau Projet BMS dans ETS :
  • Développement d'un nouveau projet BMS from scratch dans le logiciel ETS.
  • Définition des caractéristiques générales et établissement de la topologie de base du système de gestion technique du bâtiment KNX.
  1. Définition de la Topologie du Bus BMS :
  • Configuration de la topologie du bus KNX dans le cadre du système BMS.
  • Identification des unités et attribution d'adresses physiques.
  1. Attribution d'Adresses Physiques dans le Projet BMS :
  • Attribution d'Sdresses Physiques aux dispositifs KNX au sein du projet BMS.
  • Respect des normes et recommandations pour un adressage efficace.
  1. Intégration de Capteurs Environnementaux dans le Système BMS :
  • Connexion et intégration de capteurs de température, d'humidité et autres capteurs environnementaux.
  • Programmation de réponses automatiques dans le système KNX pour gérer l'environnement du bâtiment.
  1. Contrôle Avancé de l'Éclairage avec BMS :
  • Configuration d'un contrôleur BMS pour une gestion avancée du système d'éclairage KNX.
  • Programmation de scénarios et réglage des paramètres d'éclairage.
  1. Intégration des Systèmes HVAC avec KNX :
  • Connexion et intégration des systèmes HVAC dans le système KNX via le BMS.
  • Ajustement des paramètres de température et programmation des horaires.
  1. Gestion Efficace des Stores :
  • Configuration des actionneurs KNX pour une gestion efficace des stores en collaboration avec le système BMS.
  • Programmation d'horaires et de réponses automatiques.
  1. Surveillance de la Consommation d’Énergie :
  • Connexion des compteurs d'énergie et configuration du suivi de la consommation d'énergie dans le système BMS.
  • Programmation d'alarmes et visualisation des données.
  1. Intégration des Systèmes de Sécurité :
  • Connexion et intégration des systèmes de sécurité (alarmes) avec le système KNX via le BMS.
  • Configuration de réponses automatiques en cas d'événements de sécurité.
  1. Gestion de l'Espace Commun :
  • Configuration des contrôleurs BMS pour la gestion des espaces communs tels que les salles de réunion, les couloirs, etc.
  • Programmation de scénarios et de fonctions spécifiques.
  1. Utilisation des Outils de Diagnostic BMS dans ETS :
  • Exploration des outils de diagnostic dans le logiciel ETS pour surveiller et diagnostiquer le réseau KNX dans le cadre du BMS.
  • Analyse des événements et journalisation des diagnostics.
  1. Simulation de Scénarios Complexes en Gestion Immobilière :
  • Création et simulation de scénarios complexes impliquant différents systèmes gérés par le BMS et KNX.
  • Évaluation du comportement du système dans diverses conditions.
