THIBAR22B Réversible Pompe à Chaleur + Climatisation + Réfrigération avec 2 condenseurs et 2 évaporateur (d'eau/d'air)

RERVERSIBLE HEAT PUMP + AIR CONDITIONING + REFRIGERATION WITH 2 CONDENSERS AND 2 EVAPORATORS (WATER/AIR) - THIBAR22B

SYSTEMES INNOVANTS

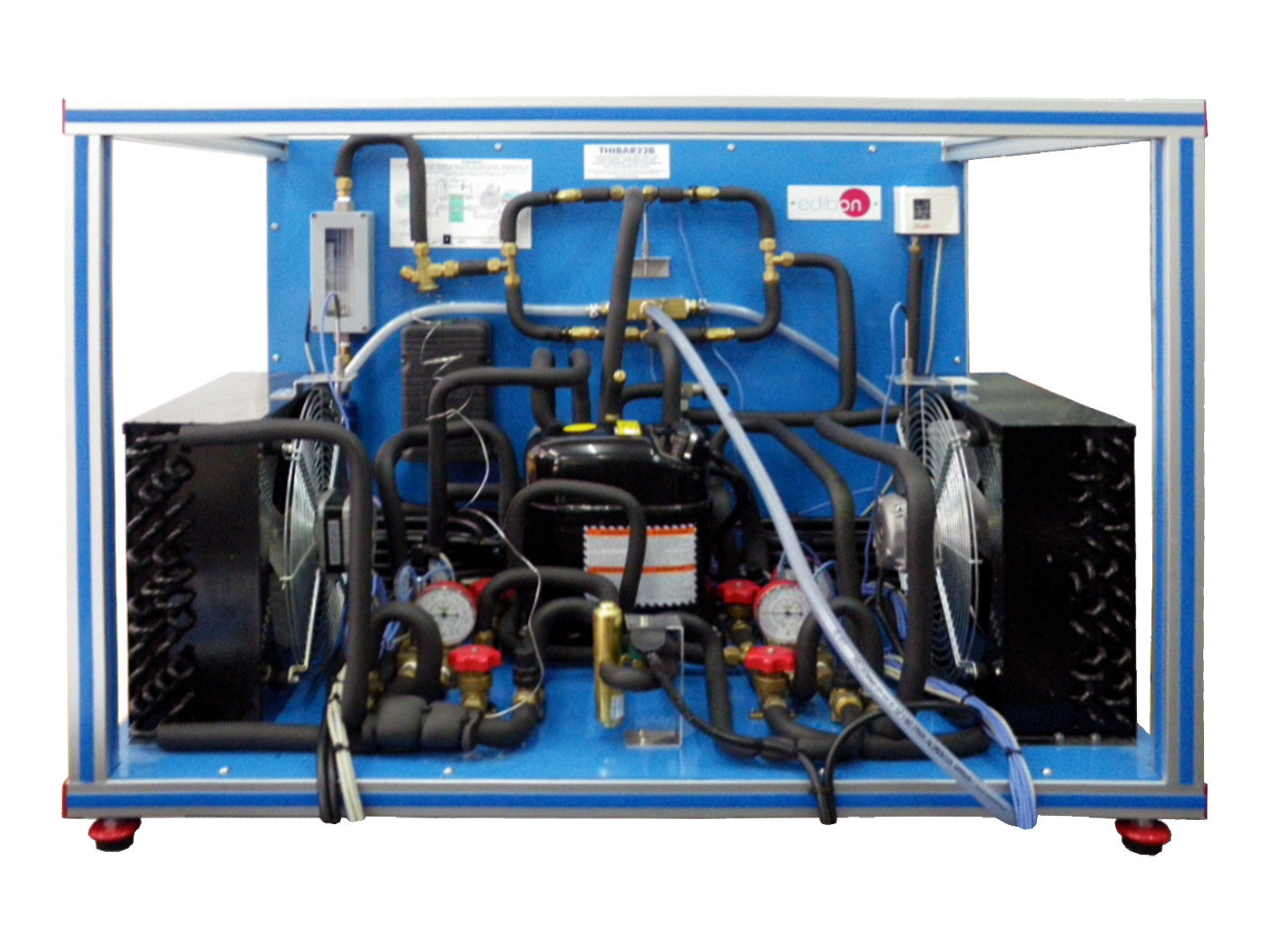

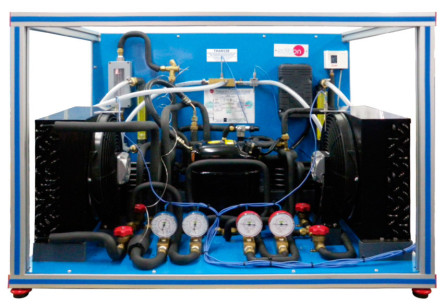

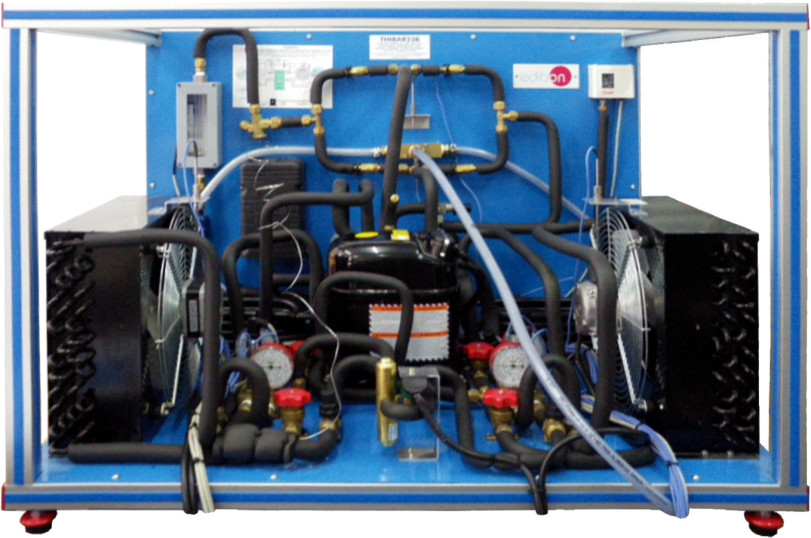

La Réversible Pompe à Chaleur + Climatisation + Réfrigération avec 2 condenseurs et 2 évaporateur (d'eau/d'air), "THIBAR22B", est une unité conçue pour étudier les processus thermodynamiques qui se produisent dans un circuit pouvant fonctionner comme une pompe à chaleur, une climatisation et une réfrigération. pompe à chaleur, climatisation et réfrigération et dans lequel circule un fluide frigorigène.

Voir description générale

NOUVELLES LIÉES

Description Générale

L'Réversible Pompe à Chaleur + Climatisation + Réfrigération avec 2 condenseurs et 2 évaporateur (d'eau/d'air), "THIBAR22B", a pour but d'initier l'étudiant à l'étude des pompes à chaleur, de la climatisation et de la réfrigération, ainsi qu'à l'analyse et à la détermination des paramètres de fonctionnement typiques de l'unité en fonction des deux types de fluides utilisés dans les processus d'évaporation et de condensation (air et eau).

Cette unité peut avoir différentes applications, selon le type de foyer froid ou de foyer chaud utilisé dans les processus d'évaporation et de condensation. Cette unité se compose des étapes suivantes:

  • Compression:

Cette étape commence lorsque le fluide de refroidissement entre dans le compresseur. Ce liquide de refroidissement est comprimé, ce qui augmente sa pression et sa température. Pour mesurer ces variables, l'unité comprend un manomètre et un capteur de température.

  • Condensation:

Le liquide de refroidissement a deux possibilités: le faire passer par le condenseur à air, ou par le condenseur à eau. Le liquide de refroidissement transfère sa chaleur à l'eau (ou à l'air) qui circule vers le condenseur. À la fin de cette étape, la pression et la température du liquide de refroidissement sont mesurées à l'aide d'un manomètre et d'un capteur de température.

  • Expansion:

Le liquide de refroidissement circule à travers un accumulateur et un filtre, pour retenir les particules de condensat, et un débitmètre. Ensuite il circule à travers la valve de détente, ce qui provoque une chute de pression et de température du liquide de refroidissement. A la fin de cette étape, la pression et la température du liquide de refroidissement sont mesurées au moyen d'un manomètre et d'un capteur de température.

  • Evaporation:

Le liquide de refroidissement a deux possibilités : détourner le liquide de refroidissement par l'évaporateur d'air, ou par l'évaporateur d'eau. Le liquide de refroidissement absorbe la chaleur de l'eau (ou de l'air) qui circule dans l'évaporateur. À la fin de cette étape, la pression et la température du liquide de refroidissement sont mesurées au moyen d'un manomètre et d'un capteur de température. Enfin, le liquide de refroidissement circule dans un séparateur de liquide pour retenir les particules liquides avant de passer au compresseur.

Les condenseurs et les évaporateurs sont équipés de différents compteurs pour la mesure des paramètres les plus importants (températures et débits). En outre, l'unité comprend un contrôle de la haute pression pour éviter un excès de pression dans l'unité et une vanne à quatre voies pour changer la direction du réfrigérant et inverser le cycle.

La vanne à quatre voies (ou vanne d'inversion de cycle) permet d'obtenir différentes combinaisons de pompe à chaleur, de climatisation et de réfrigération dans une seule unité. Ainsi, grâce à une vanne d'inversion de cycle, nous avons neuf unités en une, dont six de pompe à chaleur + climatisation + réfrigération.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Détermination du COP (coefficient de performance) d'une pompe à chaleur. L'eau comme source de chaleur. (Pompe à chaleur eau-eau).
  2. Détermination du COP (coefficient de performance) d'une pompe à chaleur. L'air comme source de chaleur. (Pompe à chaleur eau-air).
  3. Détermination du COP (coefficient de performance) d'une pompe à chaleur. L'air comme source de chaleur. (Pompe à chaleur air-air).
  4. Détermination du COP (coefficient de performance) d'une pompe à chaleur. L'eau comme source de chaleur. (Pompe à chaleur air-eau).
  5. Représentation des courbes de performance de la pompe à chaleur avec différentes températures d'entrée et de sortie. L'eau comme source de chaleur (pompe à chaleur eau-eau).
  6. Représentation des courbes de performance de la pompe à chaleur avec différentes températures d'entrée et de sortie. Air comme source de chaleur (pompe à chaleur eau-air).
  7. Représentation des courbes de performance de la pompe à chaleur avec différentes températures d'entrée et de sortie. L'eau comme source de chaleur (pompe à chaleur air-eau).
  8. Représentation des courbes de performance de la pompe à chaleur avec différentes températures d'entrée et de sortie. Air comme source de chaleur (pompe à chaleur air-air).
  9. Représentation du cycle de compression du froid dans un diagramme PH et comparaison avec le cycle idéal. (Pompe à chaleur eau-eau).
  10. Représentation du cycle de compression du froid dans un diagramme PH et comparaison avec le cycle idéal. L'air comme source de chaleur (pompe à chaleur eau-air).
  11. Représentation du cycle de compression du froid dans un diagramme PH et comparaison avec le cycle idéal. L'eau comme source de chaleur (pompe à chaleur air-eau).
  12. Représentation du cycle de compression du froid dans un diagramme PH et comparaison avec le cycle idéal. L'air comme source de chaleur. (Pompe à chaleur air-air).
  13. Représentation des courbes de performance de la pompe à chaleur en fonction des propriétés du réfrigérant et à différentes températures de condensation et d'évaporation. L'eau comme source de chaleur. (Pompe à chaleur eau-eau).
  14. Représentation des courbes de performance de la pompe à chaleur en fonction des propriétés du fluide frigorigène et à différentes températures de condensation et d'évaporation. L'air comme source de chaleur. (Pompe à chaleur eau-air).
  15. Représentation des courbes de performance de la pompe à chaleur en fonction des propriétés du fluide frigorigène et à différentes températures de condensation et d'évaporation. L'eau comme source de chaleur. (Pompe à chaleur air-eau).
  16. Représentation des courbes de performance de la pompe à chaleur en fonction des propriétés du fluide frigorigène et à différentes températures de condensation et d'évaporation. L'air comme source de chaleur. (Pompe à chaleur air-air).
  17. Pratiques avec inversion de cycle.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. Propriétés du réfrigérant R-513a.
  2. Diagramme Enthalpie-Pression pour le réfrigérant R-513a.
