THIBAR22C Réversible Pompe à Chaleur + Climatisation + Réfrigération avec 2 condenseurs et 2 évaporateurs (d'eau/ d'air), Contrôlé par Ordinateur (PC)

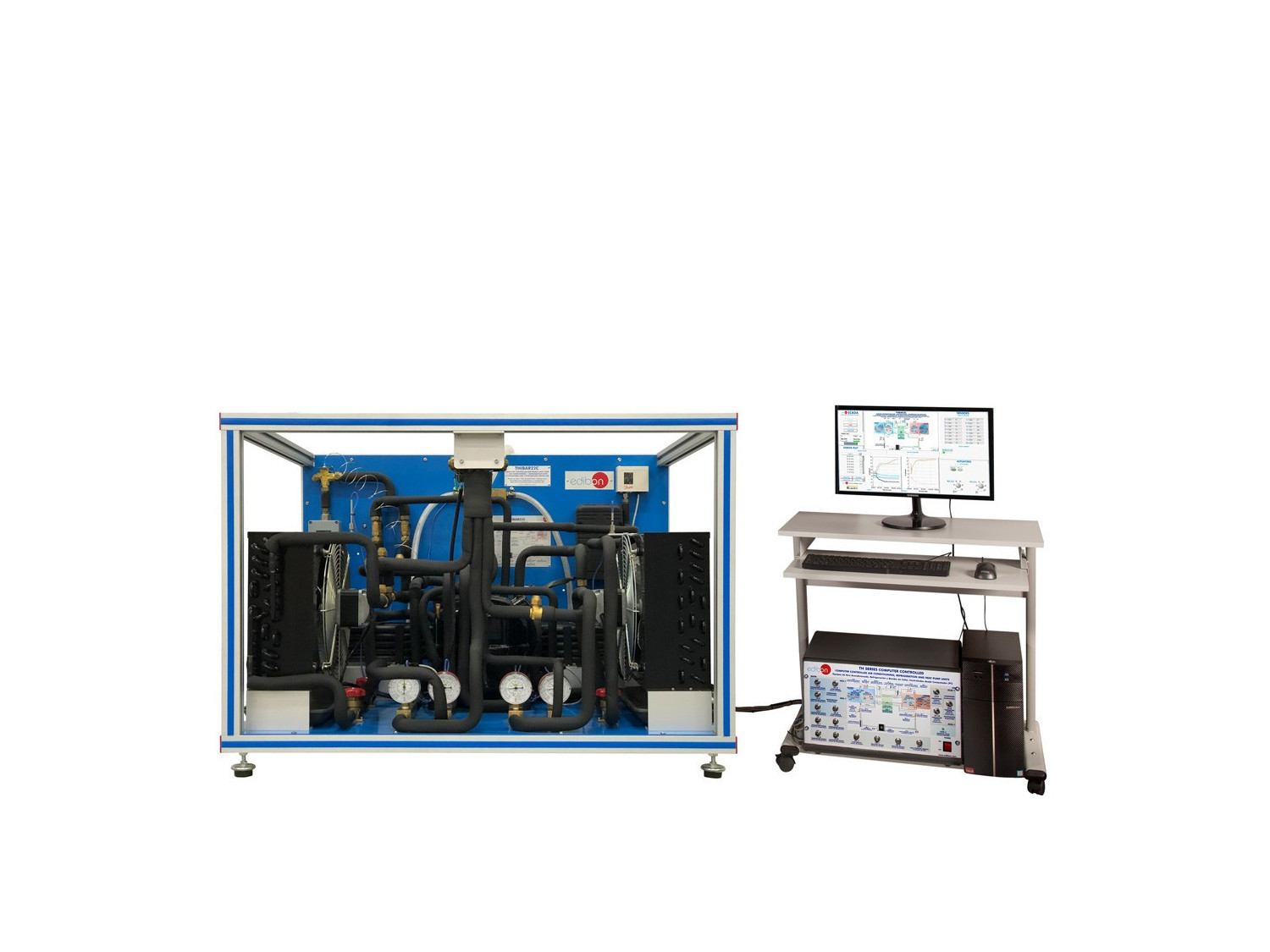

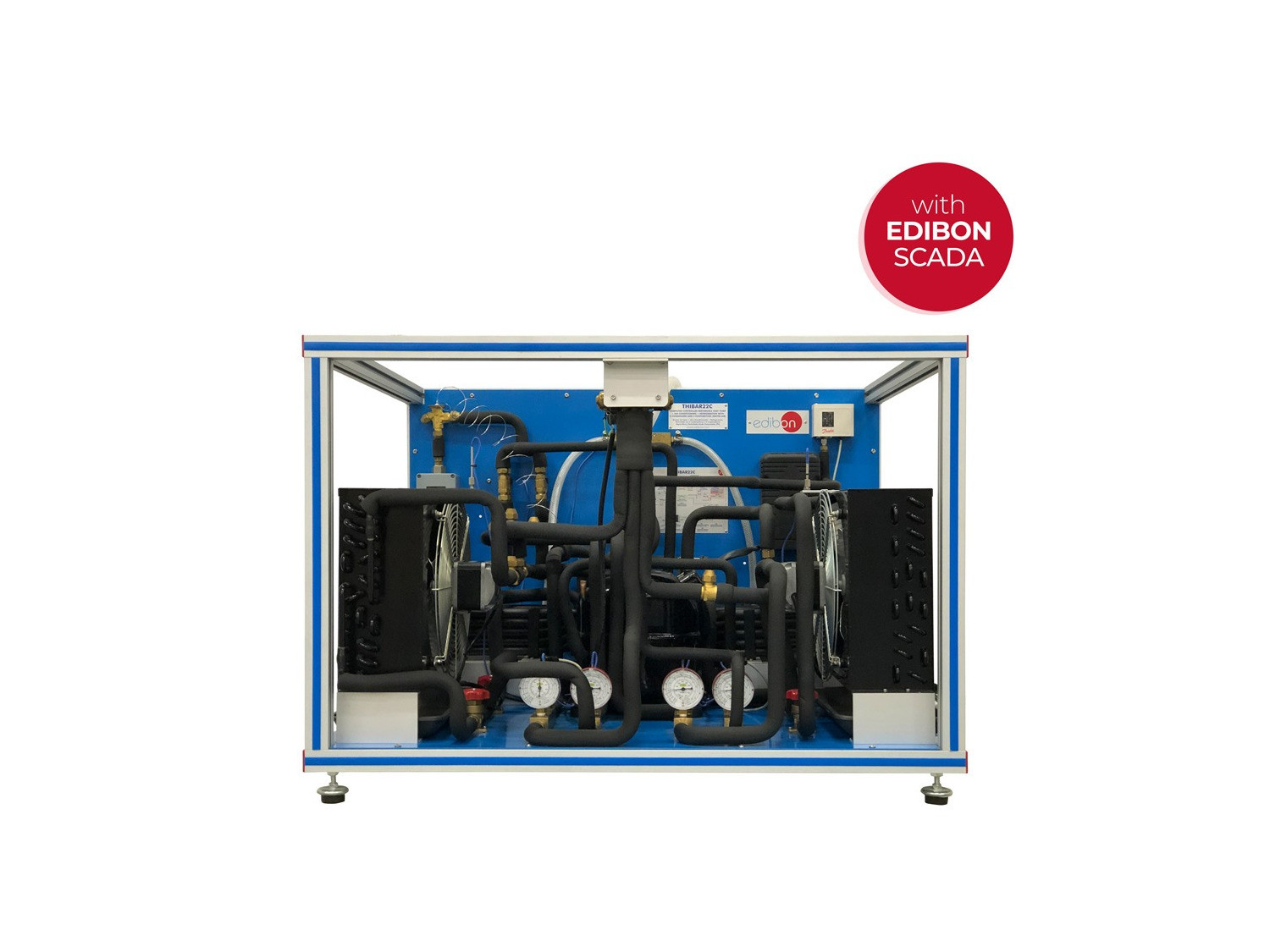

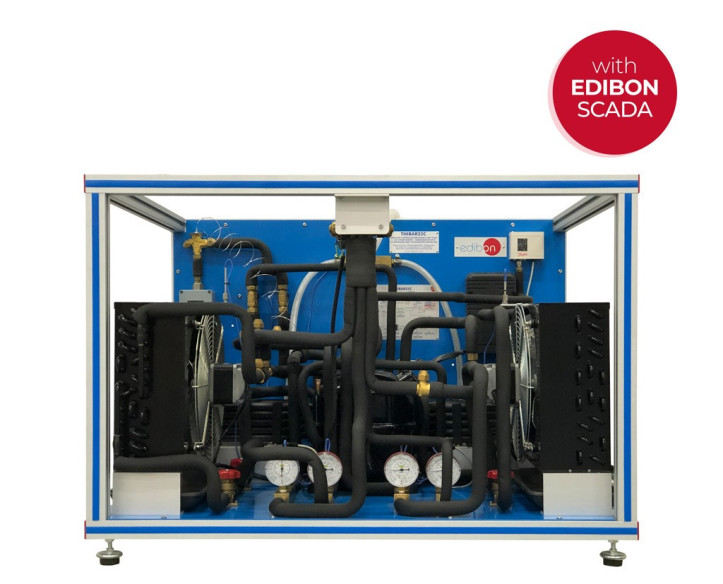

La Réversible Pompe à Chaleur + Climatisation + Réfrigération avec 2 condenseurs et 2 évaporateurs (d'eau/ d'air), Contrôlé par Ordinateur (PC), "THIBAR22C", a pour but d'initier l'étudiant à l'étude des pompes à chaleur, de la climatisation et de la réfrigération, ainsi qu'à l'analyse et à la détermination des paramètres de fonctionnement typiques de l'unité en fonction des deux types de fluides utilisés dans les processus d'évaporation et de condensation (air et eau).

Cette unité peut avoir différentes applications, selon le type de foyer froid ou chaud utilisé dans les processus d'évaporation et de condensation. Cette unité se compose des étapes suivantes:

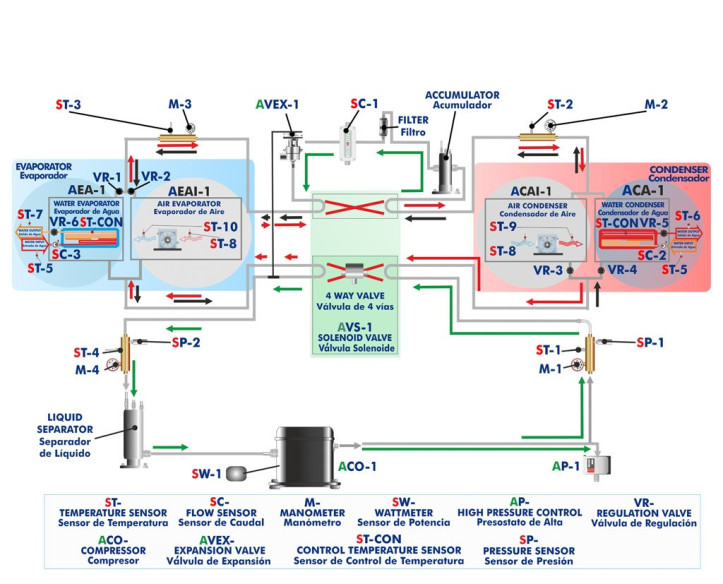

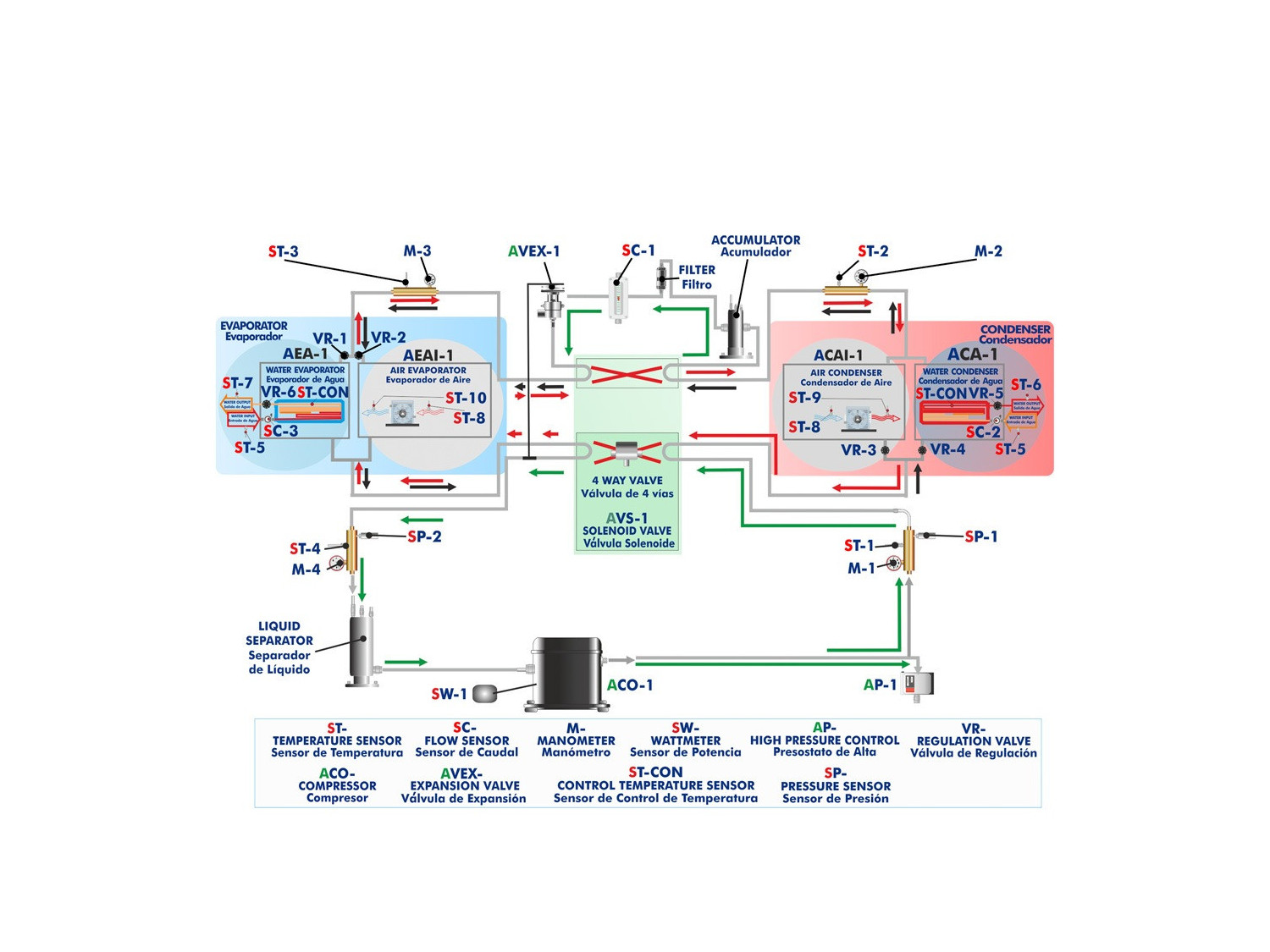

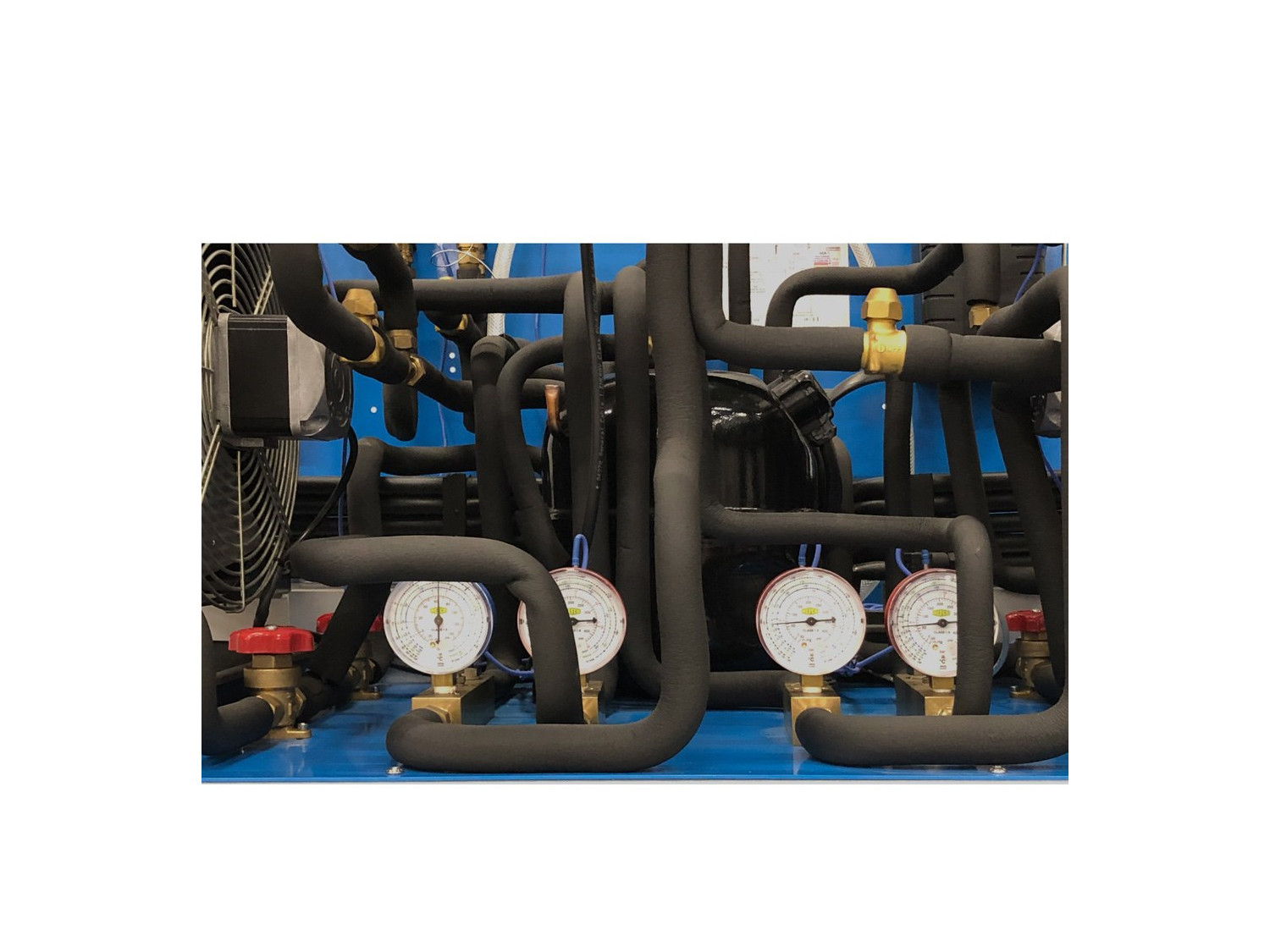

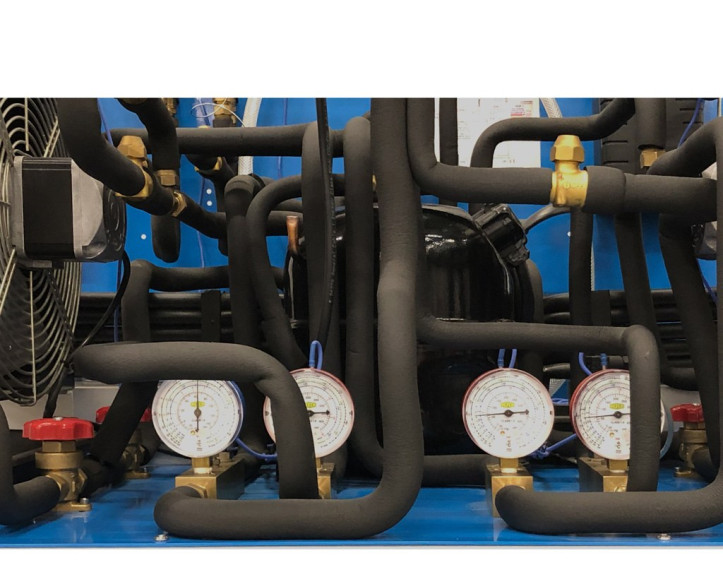

• Compression: Cette étape commence lorsque le fluide de refroidissement entre dans le compresseur. Ce liquide de refroidissement est comprimé, ce qui augmente sa pression et sa température. Pour mesurer ces variables, l'appareil comprend un capteur de pression, un manomètre et un capteur de température.
• Condensation: Le liquide de refroidissement a deux possibilités: faire passer le liquide de refroidissement par le condenseur à air, ou par le condenseur à eau. Le liquide de refroidissement transfère sa chaleur à l'eau (ou à l'air) qui circule vers le condenseur. A la fin de cette étape, la pression et la température du liquide de refroidissement sont mesurées à l'aide d'un manomètre et d'un capteur de température.
• Expansion: Le liquide de refroidissement circule à travers un accumulateur et un filtre, pour retenir les particules de condensat, et un capteur de débit. Ensuite il circule à travers la valve de détente, ce qui provoque une chute de pression et de température du liquide de refroidissement. A la fin de cette étape, la pression et la température du liquide de refroidissement sont mesurées à l'aide d'un manomètre et d'un capteur de température.
• Evaporation: Le liquide de refroidissement a deux possibilités: faire passer le liquide de refroidissement par l'évaporateur d'air, ou par l'évaporateur d'eau. Le liquide de refroidissement absorbe la chaleur de l'eau (ou de l'air) qui s'écoule vers l'évaporateur. A la fin de cette étape, la pression et la température du liquide de refroidissement sont mesurées à l'aide d'un capteur de pression, d'un manomètre et d'un capteur de température. Enfin, le liquide de refroidissement circule à travers un séparateur de liquide pour retenir les particules liquides avant de passer au compresseur.

Les condenseurs et les évaporateurs sont équipés de différents capteurs pour la mesure des paramètres les plus importants (températures et débits). En outre, l'unité comprend un contrôle de haute pression pour éviter un excès de pression dans l'unité et une vanne à 4 voies pour changer la direction du liquide de refroidissement.

La vanne à 4 voies (ou vanne d'inversion de cycle) permet d'obtenir différentes combinaisons de pompe à chaleur, de climatisation et de réfrigération dans une seule unité. Ainsi, en utilisant la vanne d'inversion du cycle, nous avons 9 unités en une, dont 6 Pompe à chaleur + Climatisation + Réfrigération et 3 Pompe à chaleur + Climatisation.

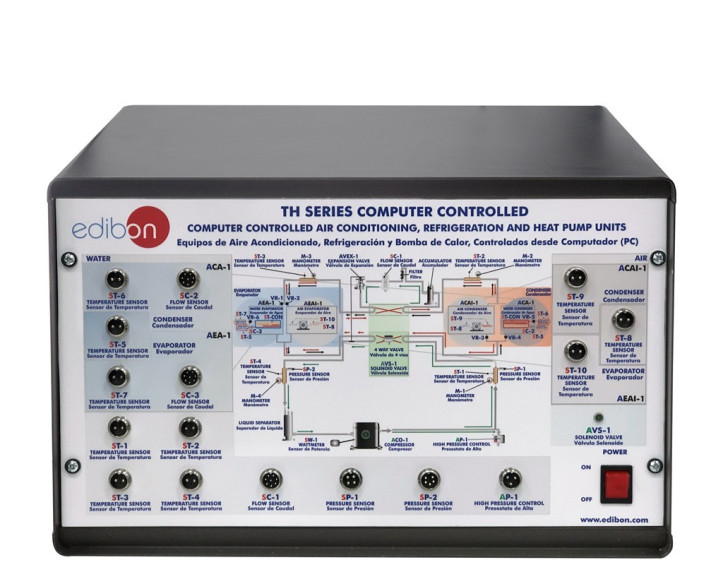

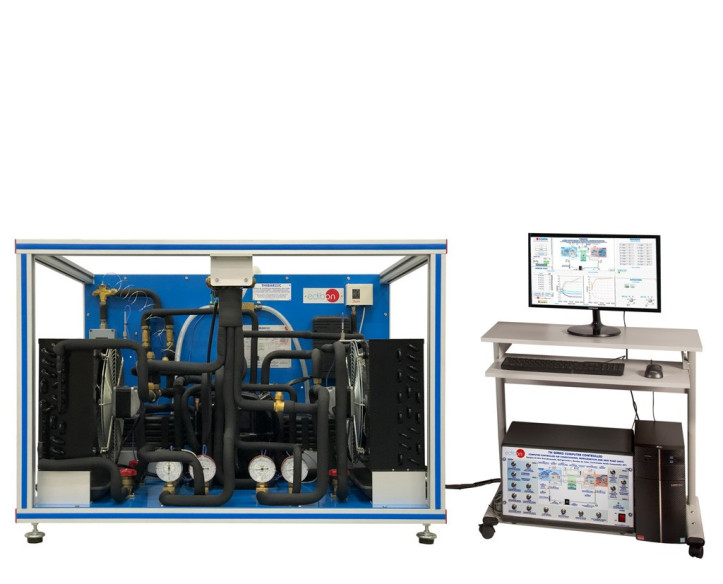

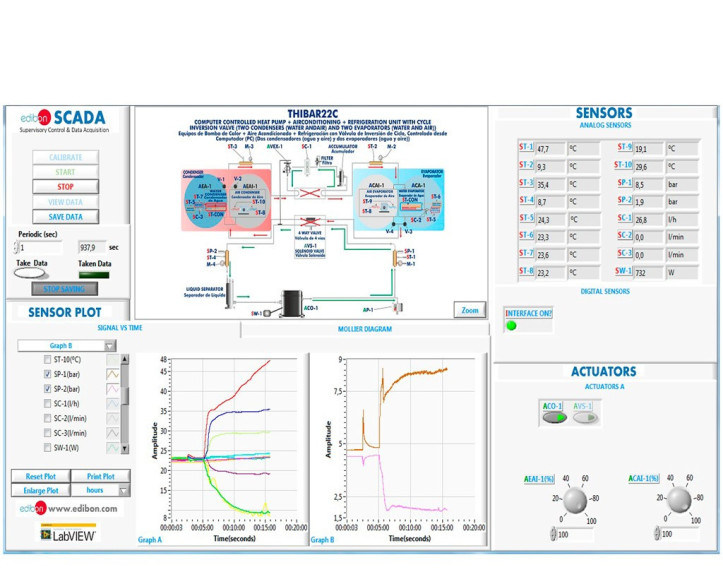

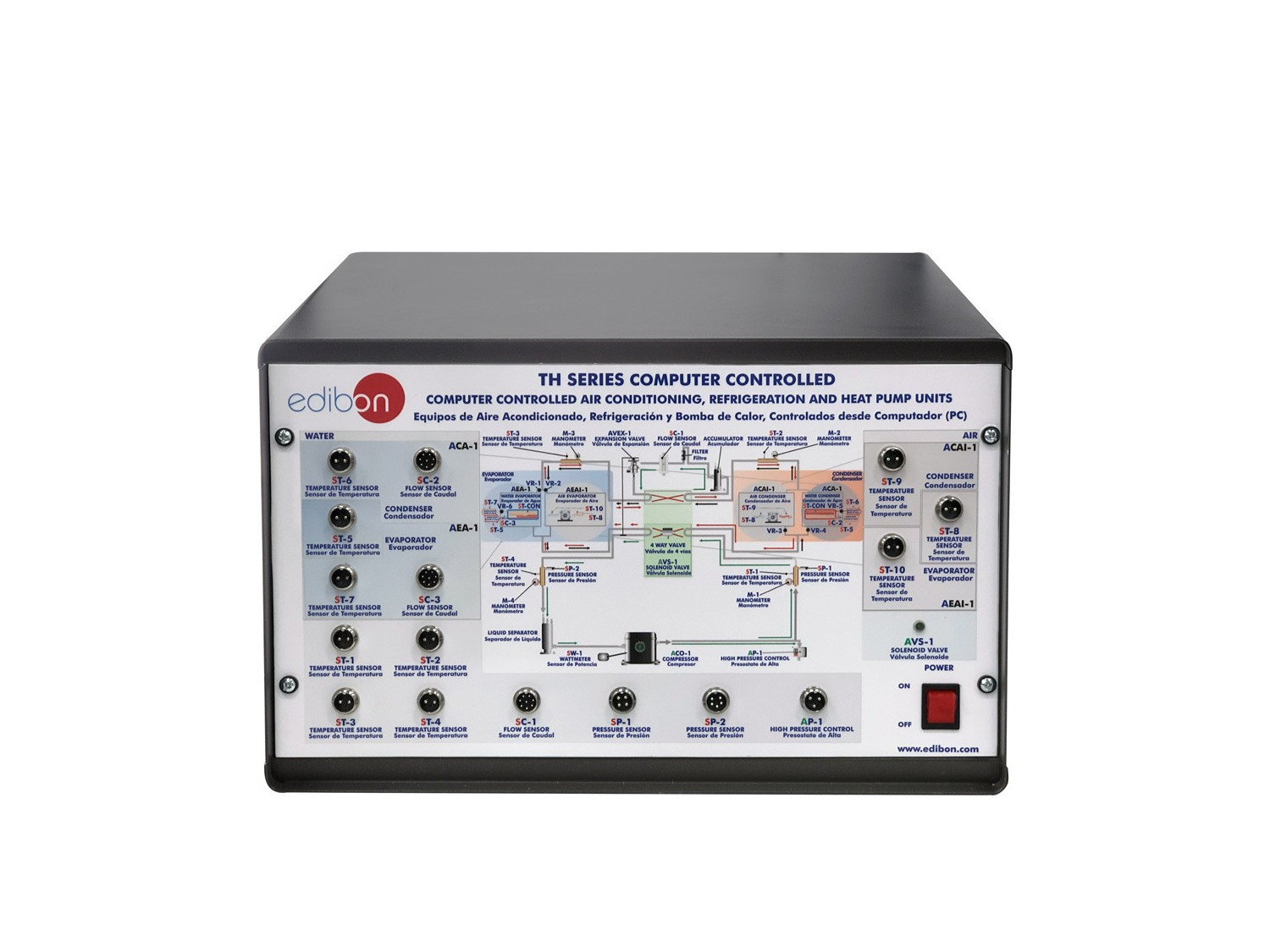

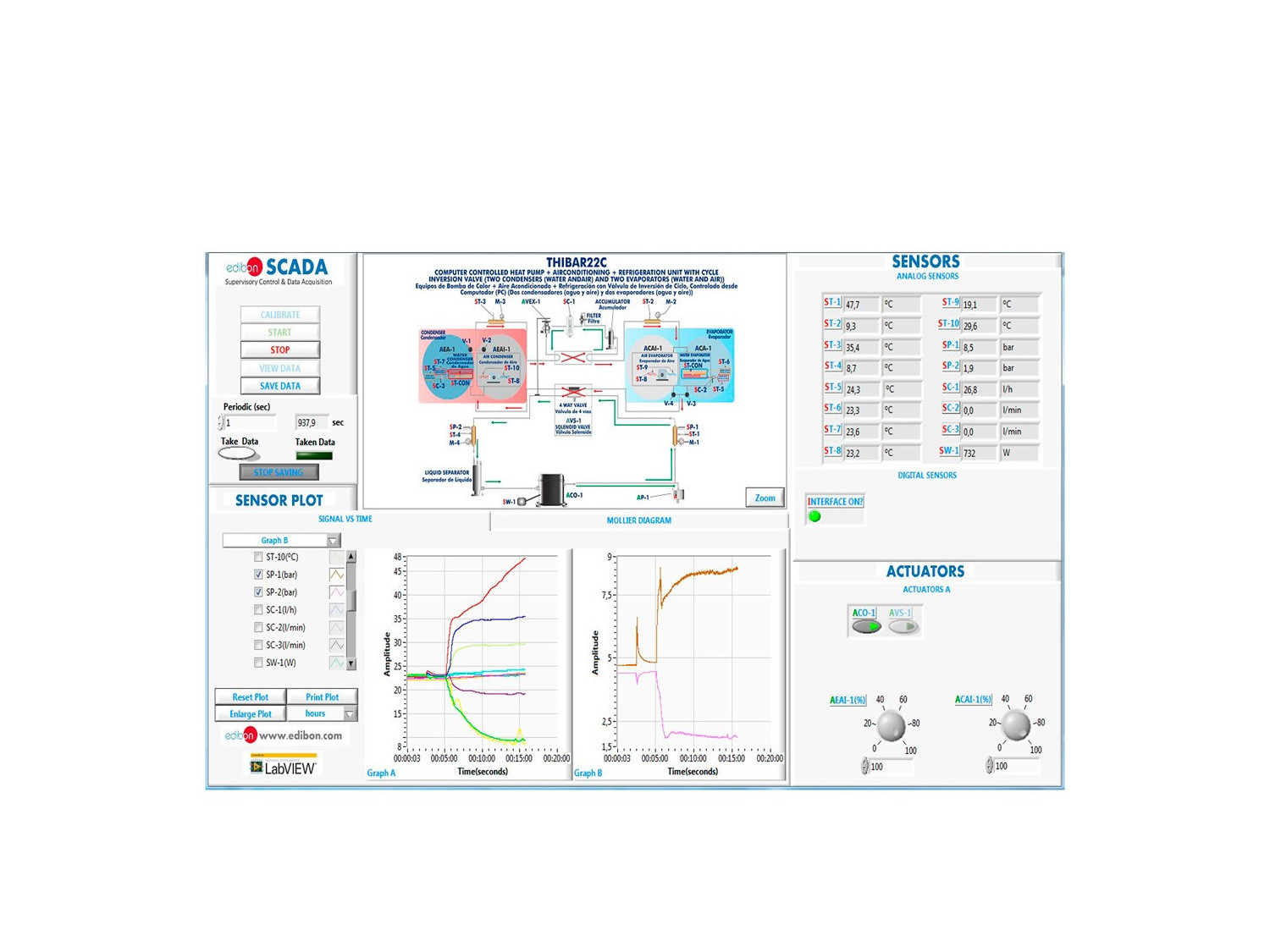

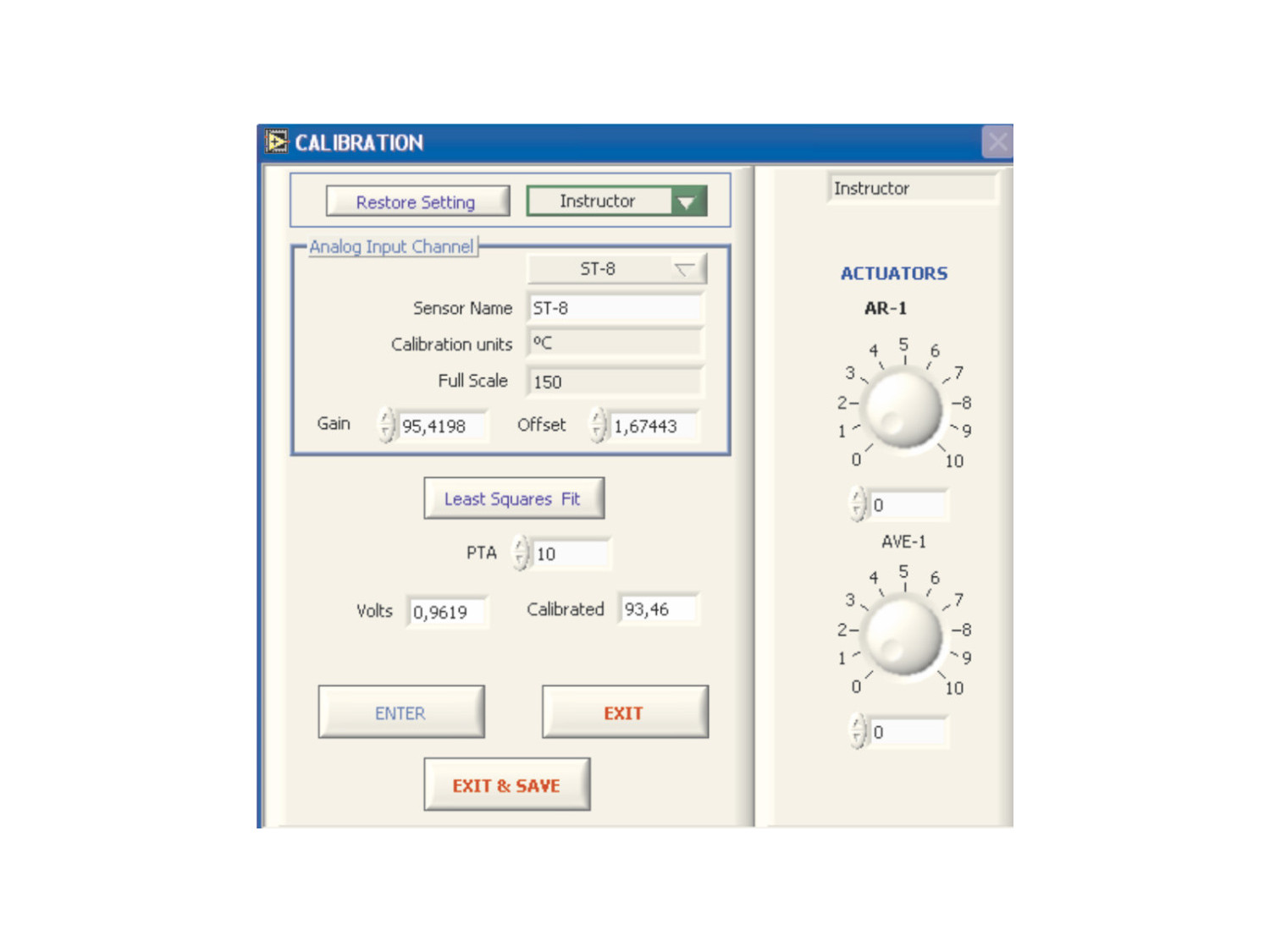

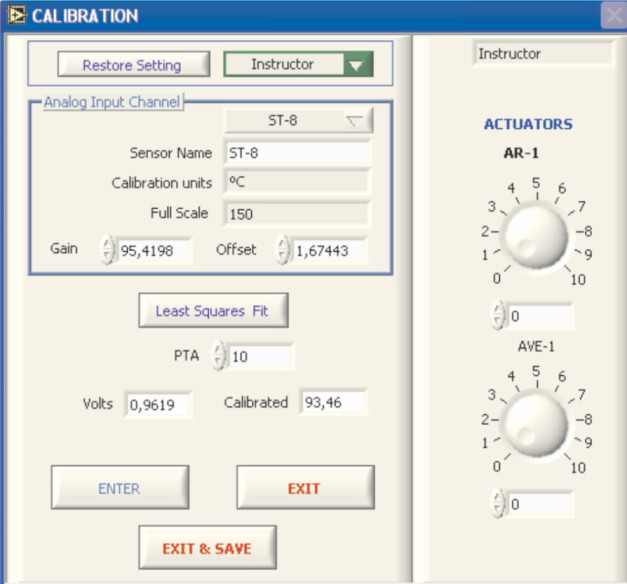

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend: l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.
