SBANC Séchoir à Plateaux, Contrôlé par Ordinateur (PC)

11.1.7.- SÉCHAGE ET REFROIDISSEMENT 12.1.- TECHNOLOGIE ALIMENTAIRE
COMPUTER CONTROLLED TRAY DRIER - SBANC

Unit: SBANC. Computer Controlled Tray Drier

COMPUTER CONTROLLED TRAY DRIER - SBANC

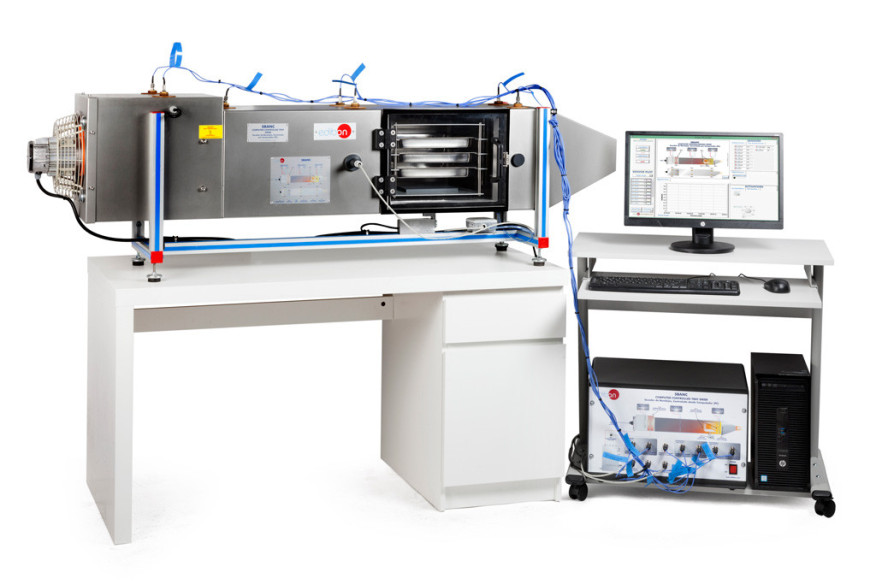

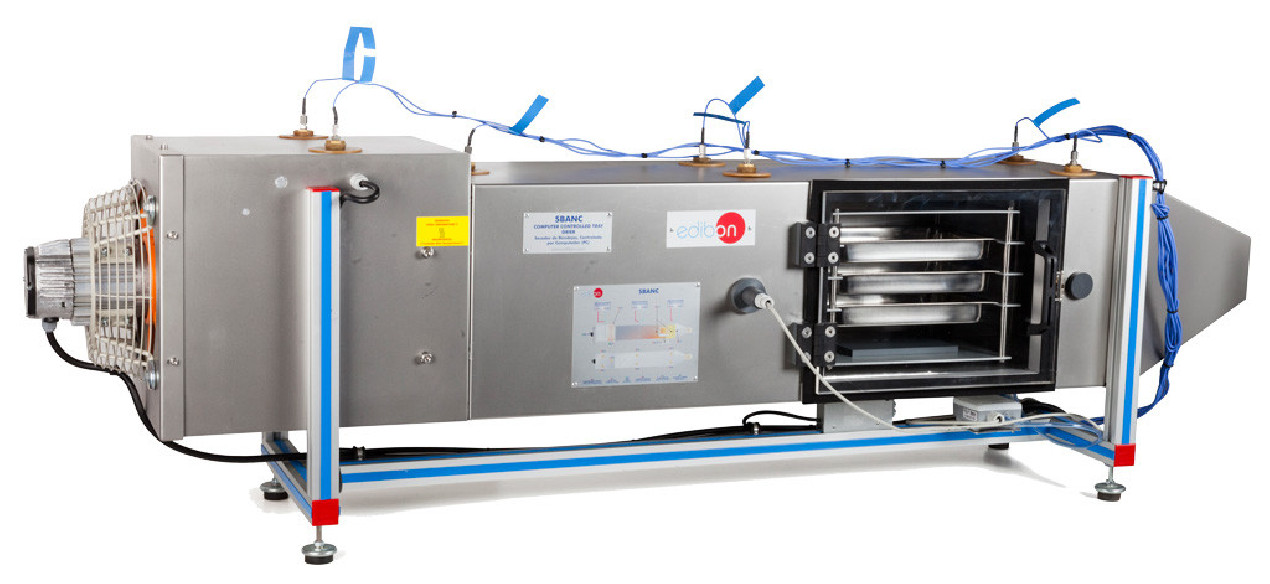

Complete SBANC unit

COMPUTER CONTROLLED TRAY DRIER - SBANC

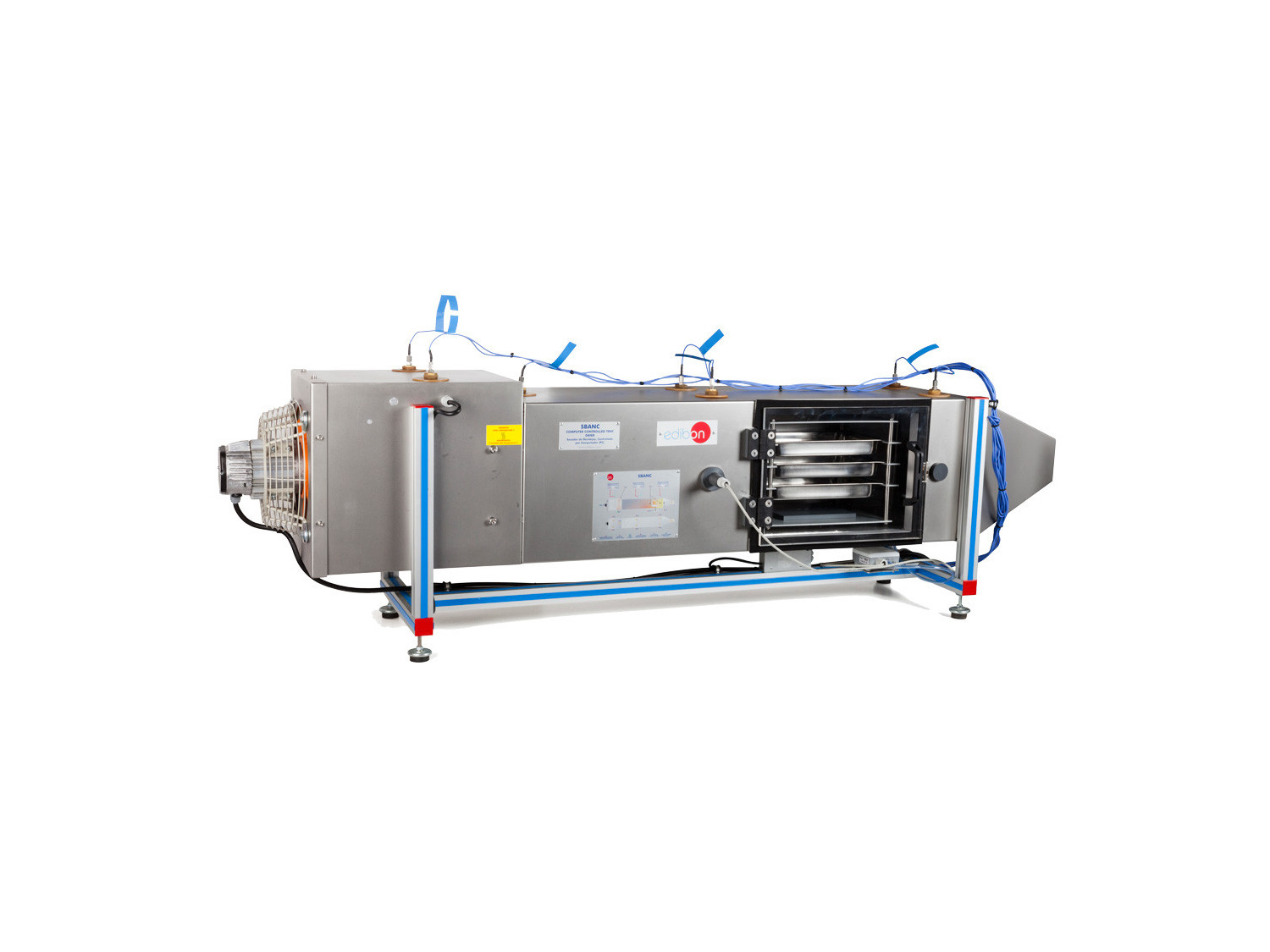

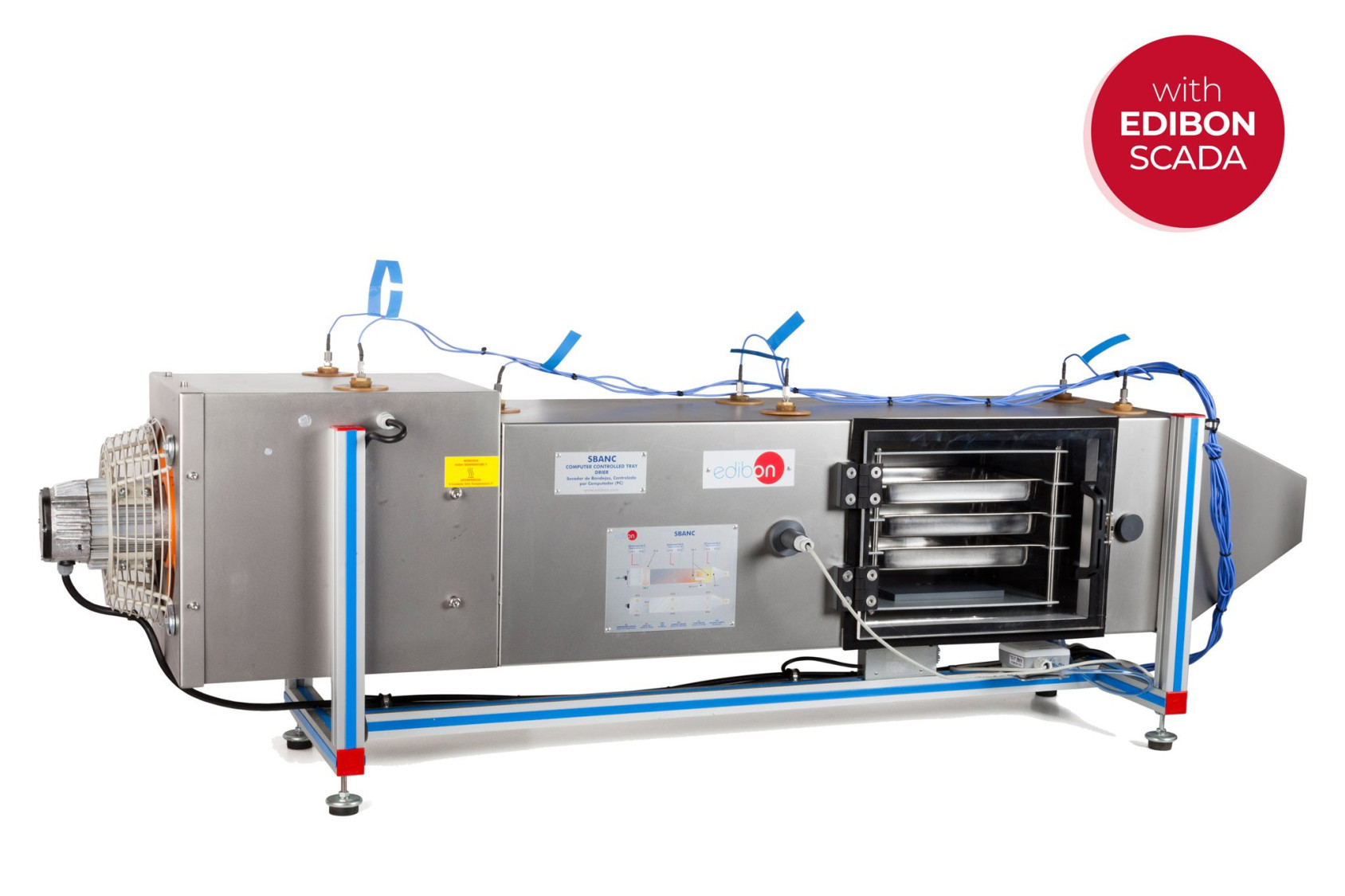

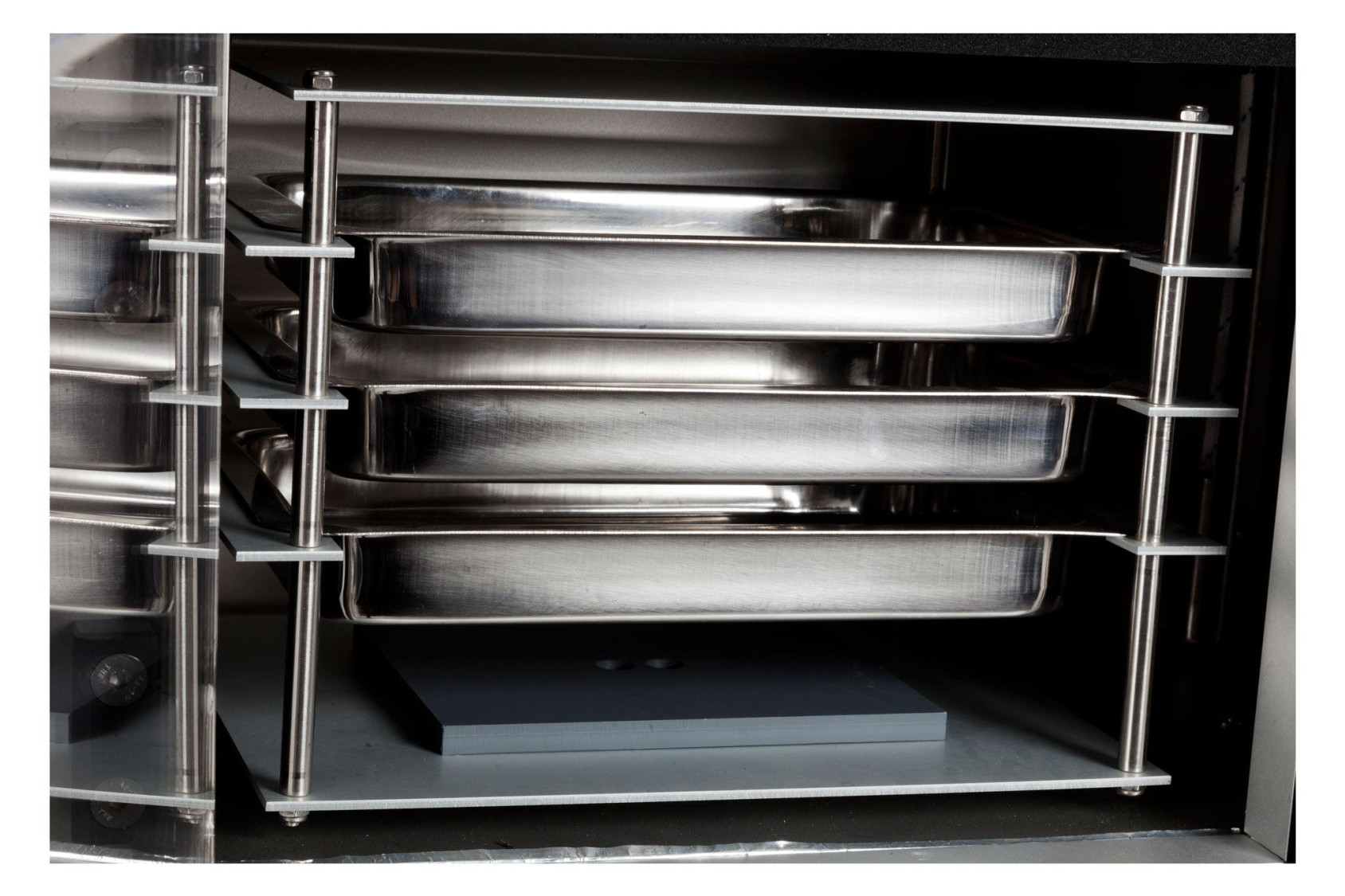

Unit details

COMPUTER CONTROLLED TRAY DRIER - SBANC

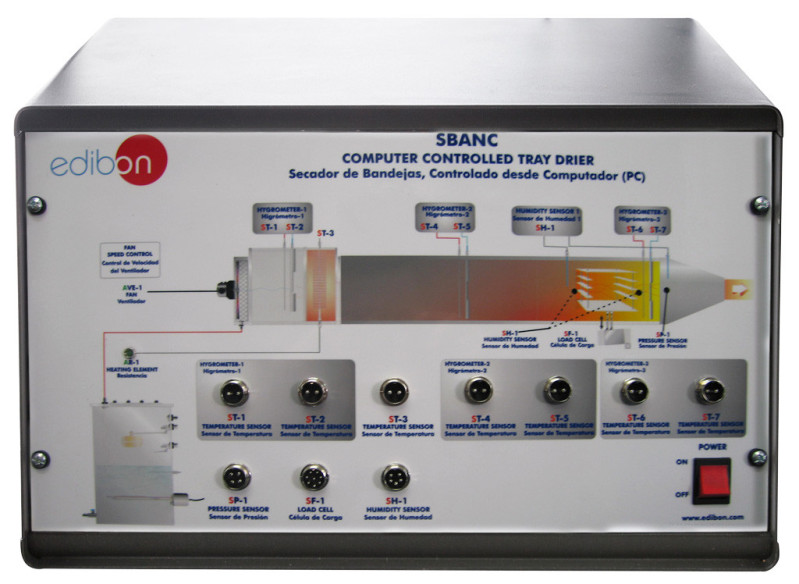

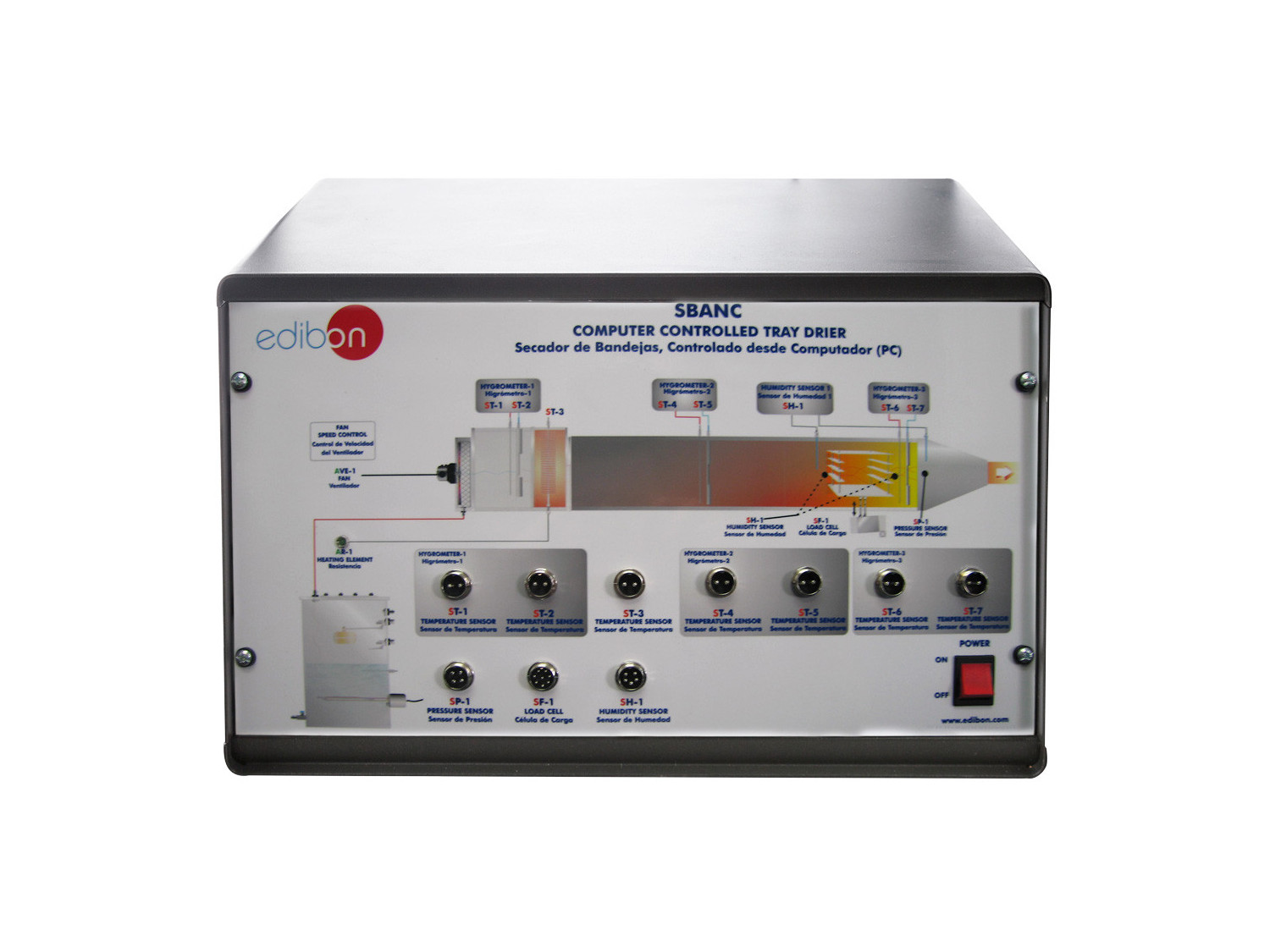

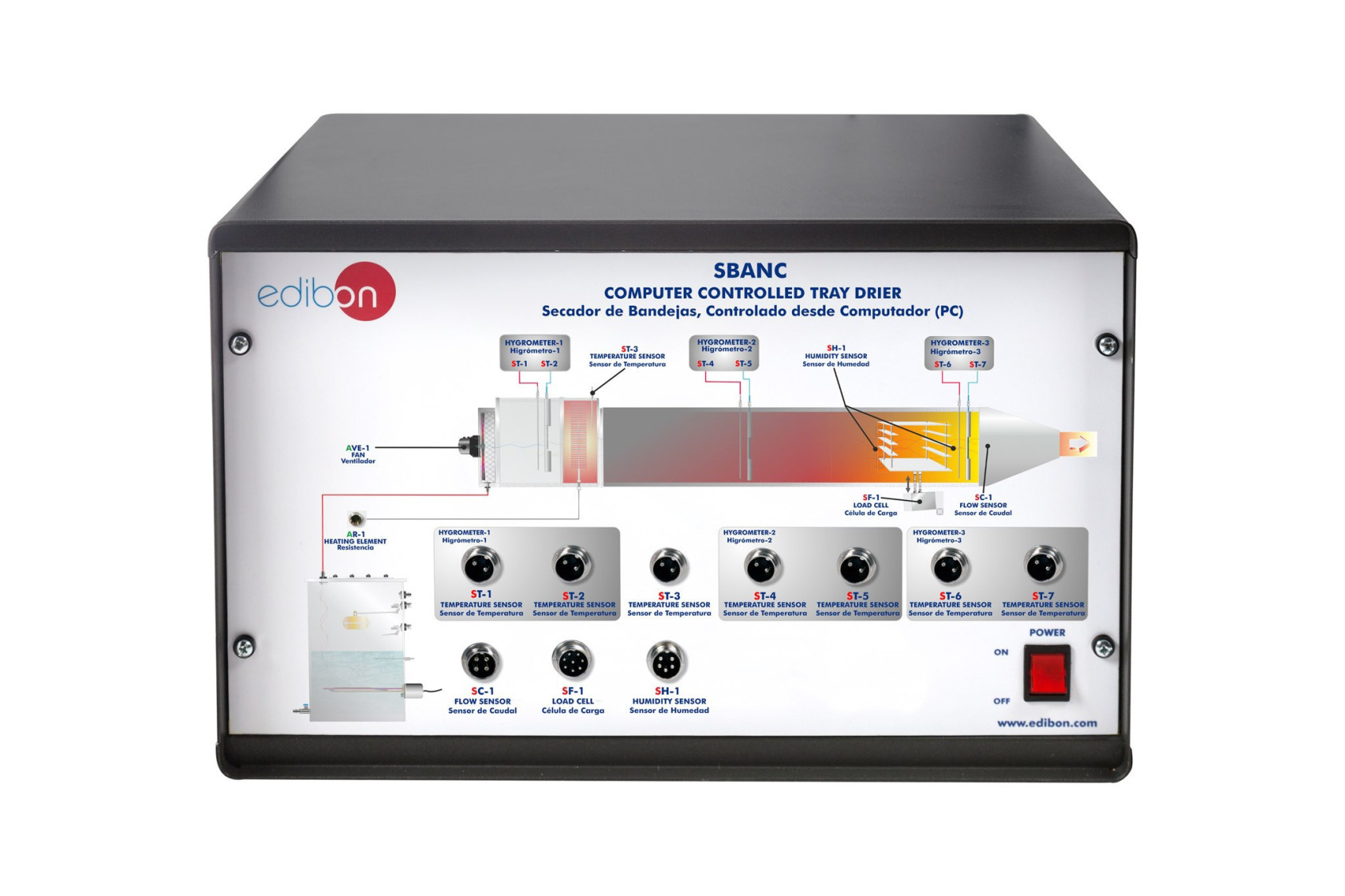

SBANC/CIB. Control Interface Box: The Control Interface Box is part of the SCADA system

COMPUTER CONTROLLED TRAY DRIER - SBANC

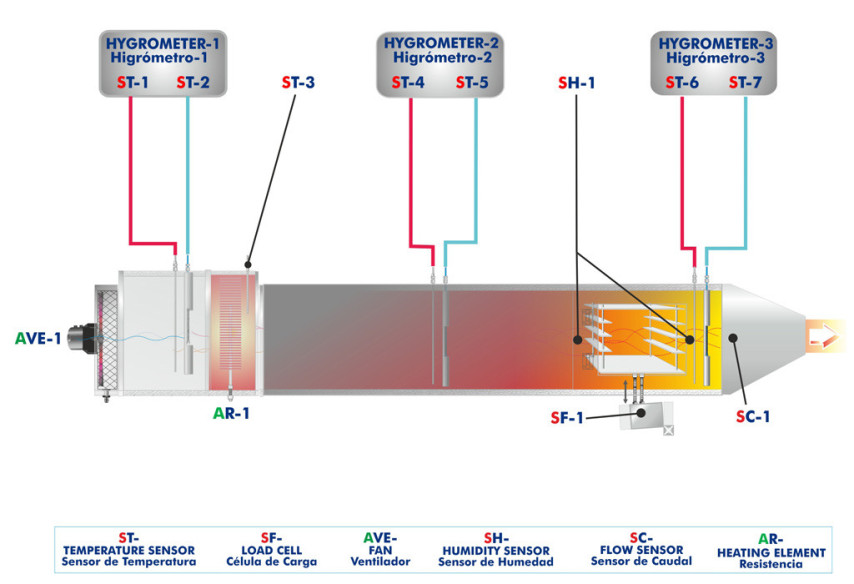

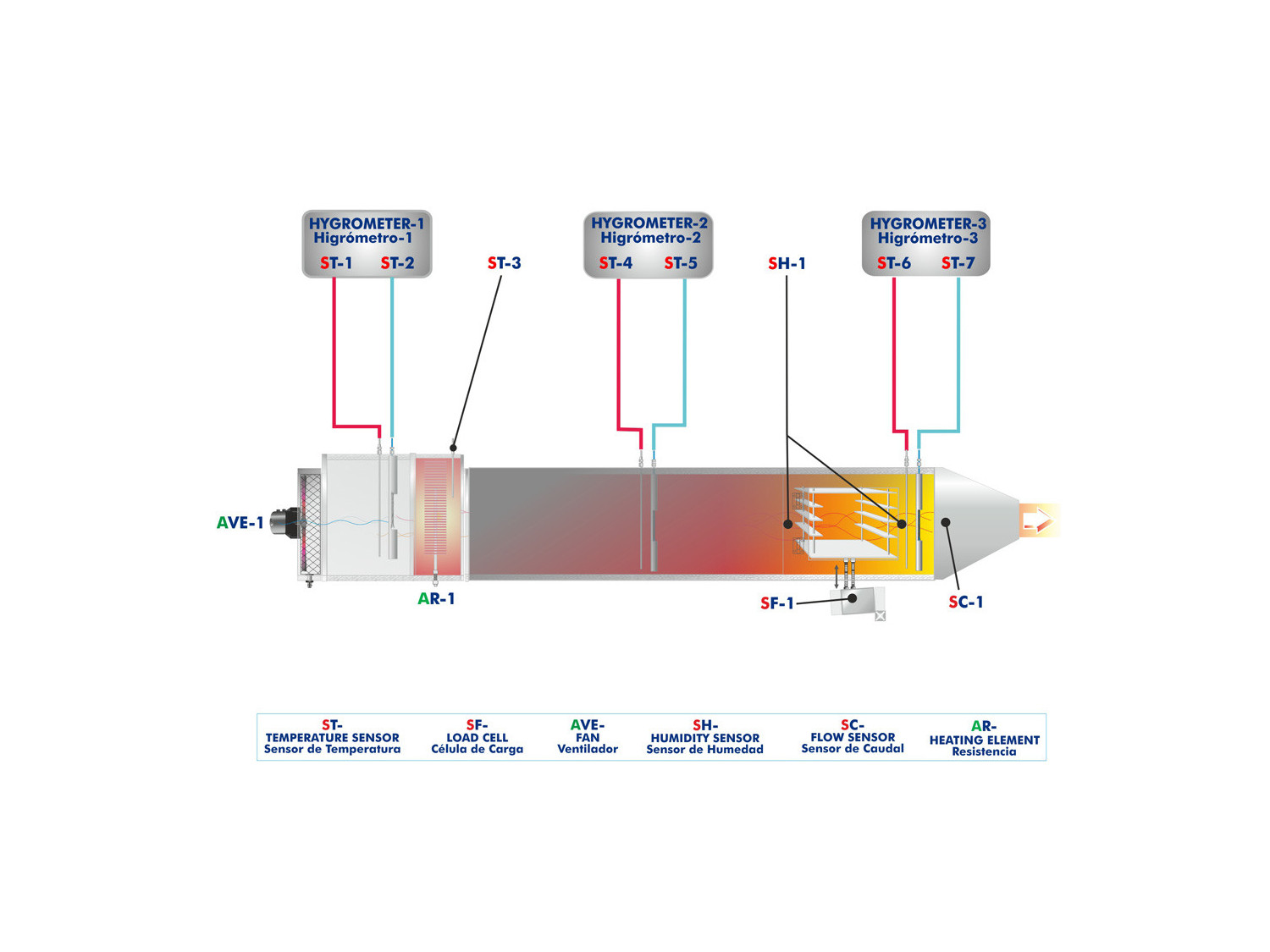

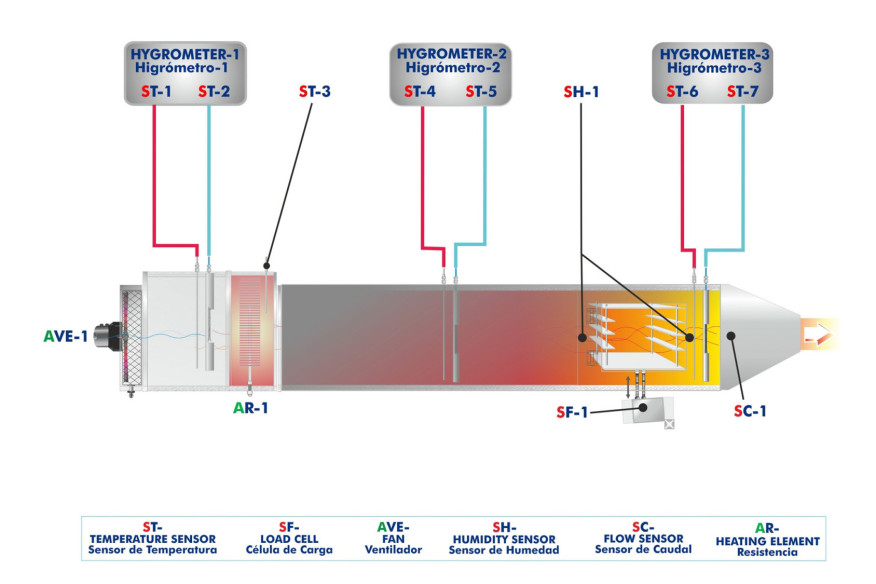

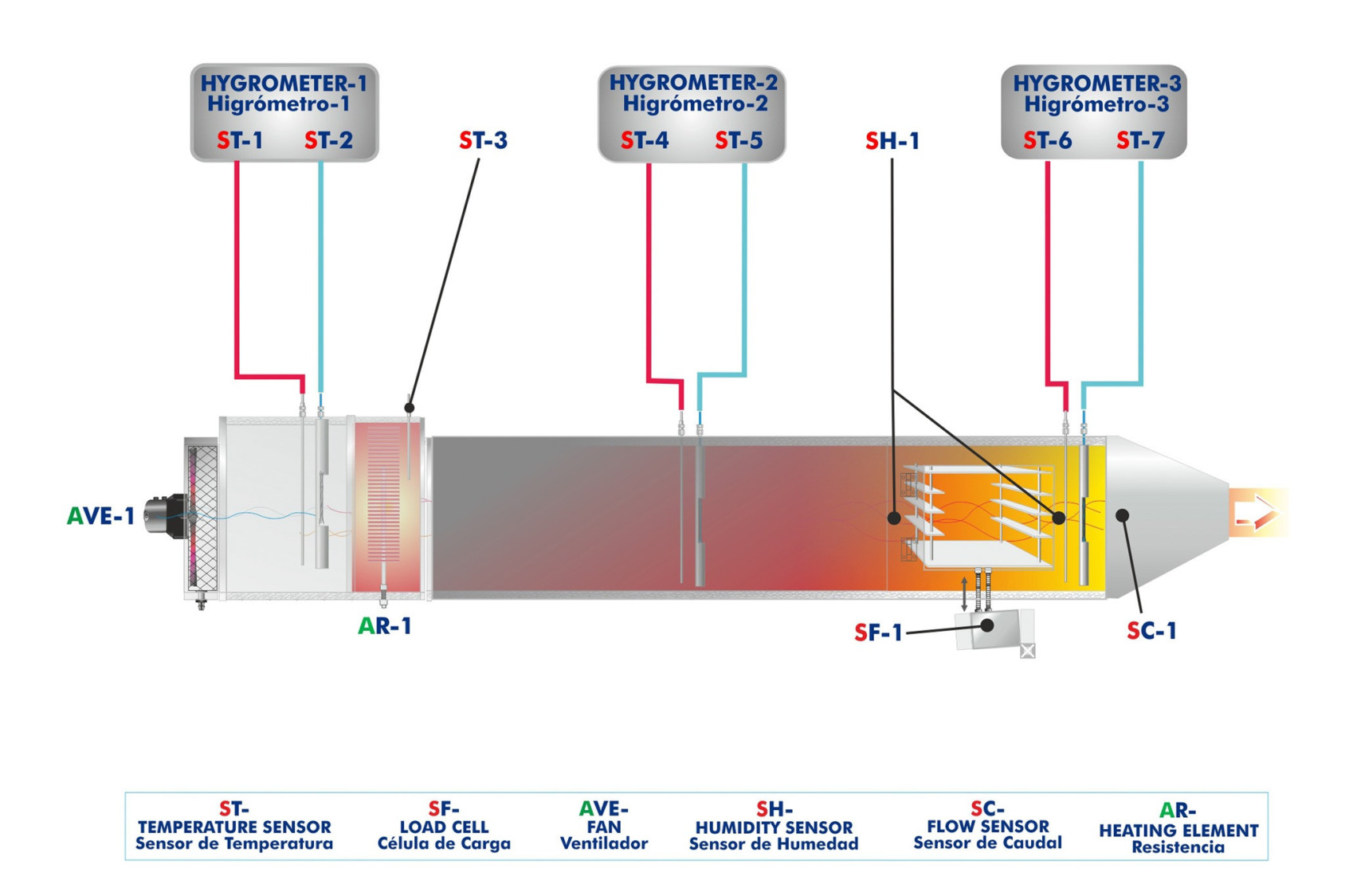

Process diagram and unit elements allocation

COMPUTER CONTROLLED TRAY DRIER - SBANC

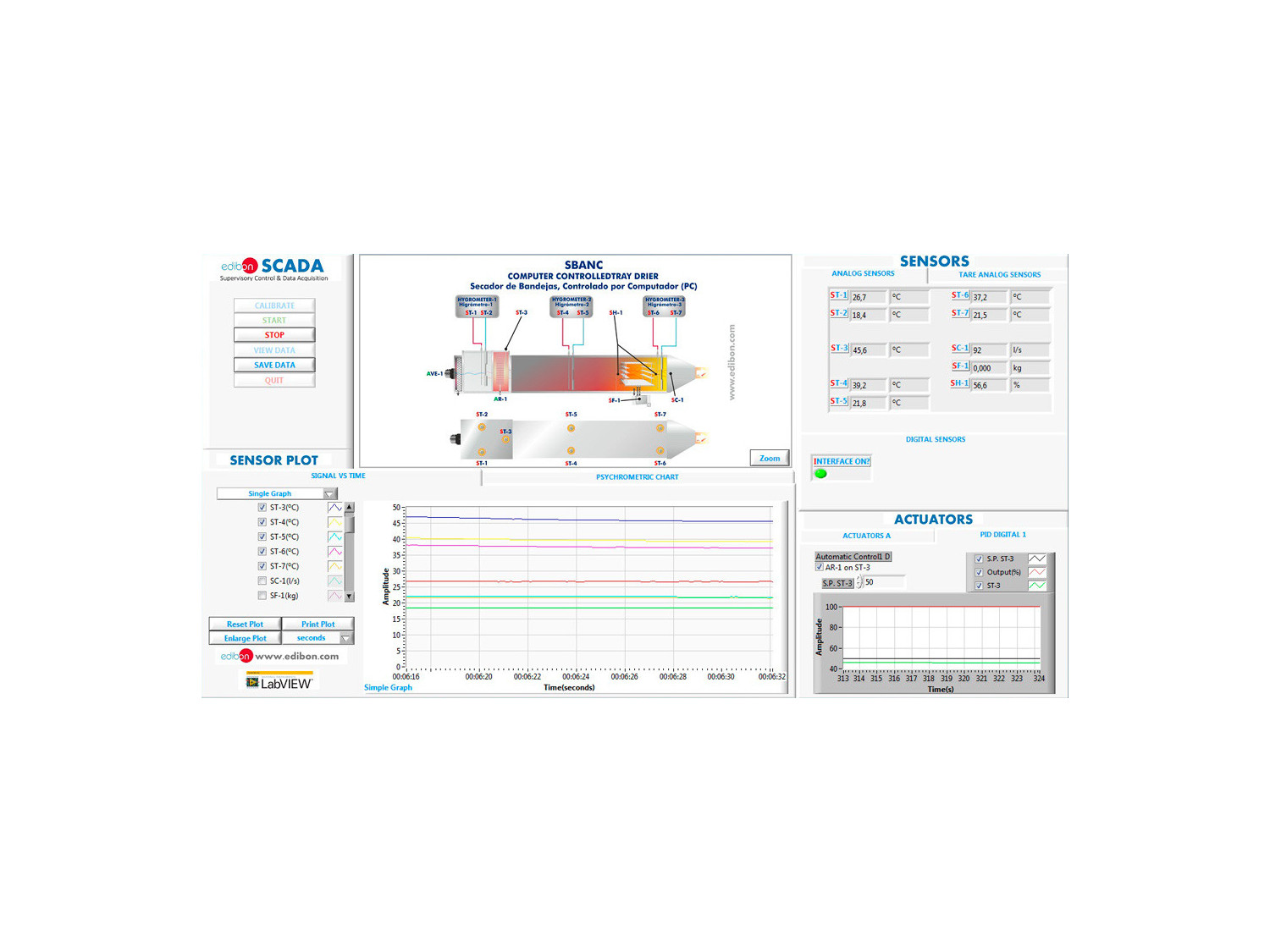

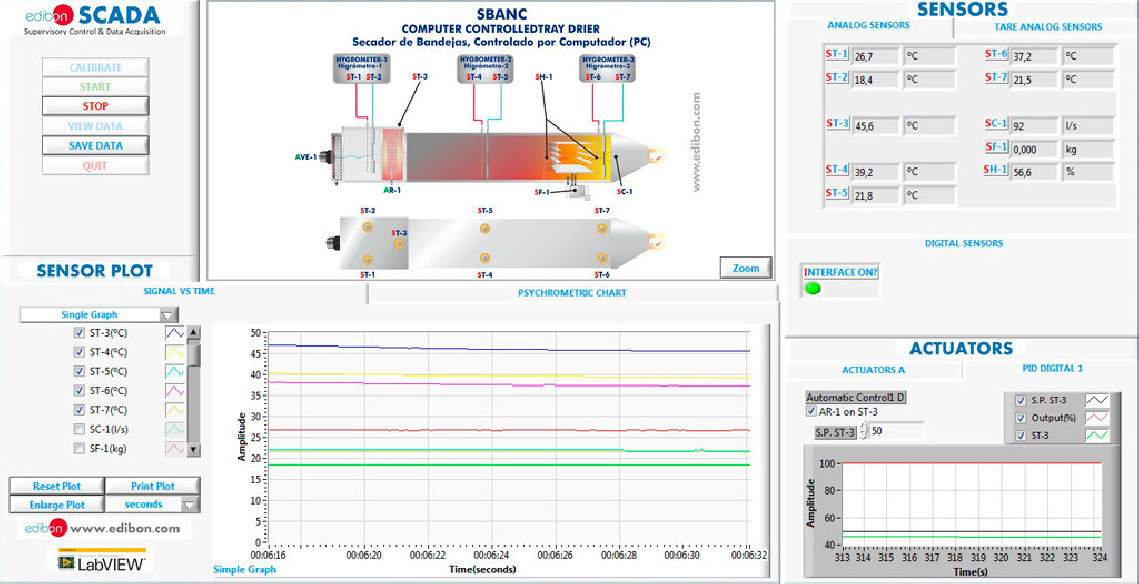

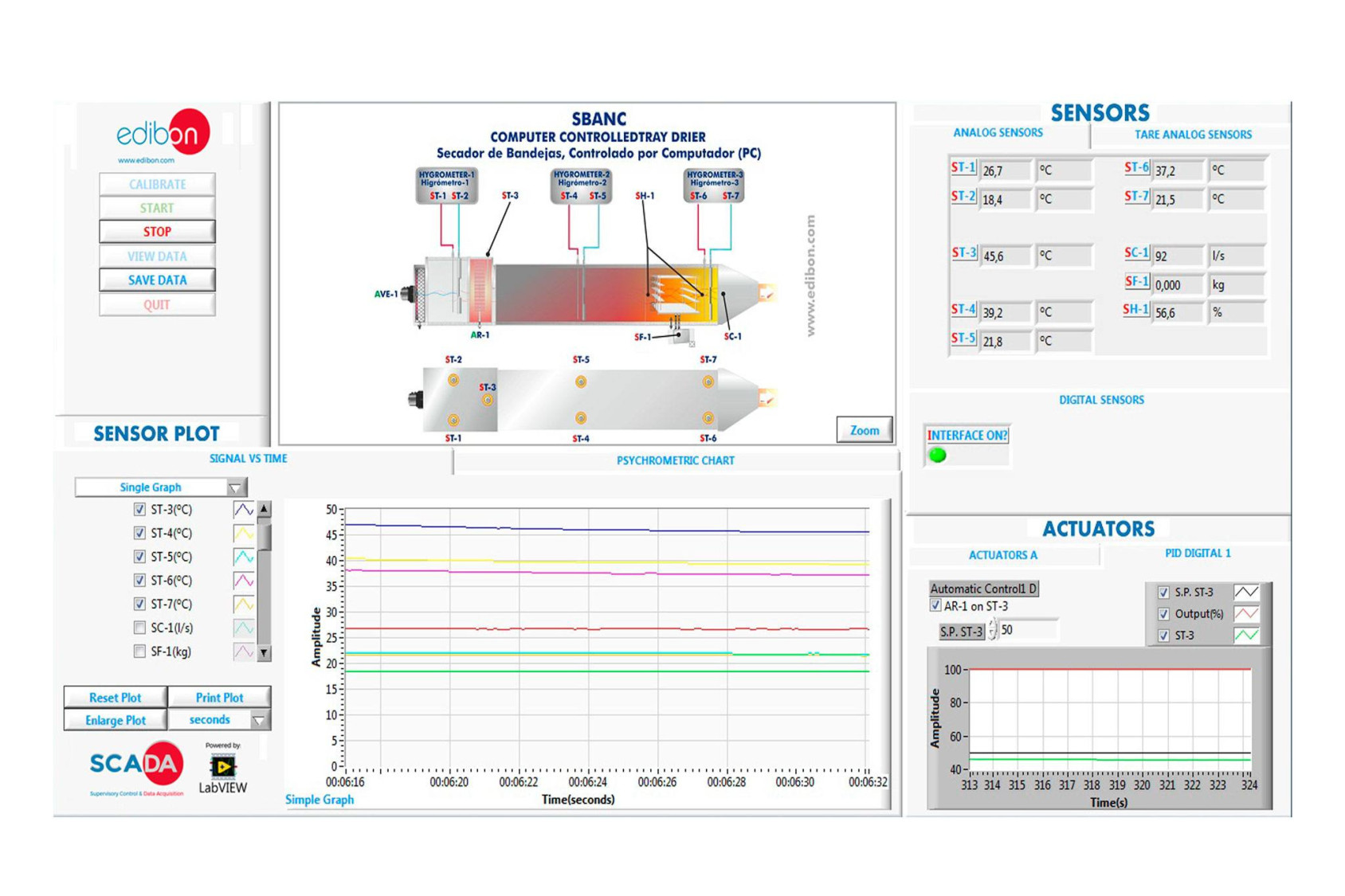

SBANC/SOF. SBANC Software. Main Screen

COMPUTER CONTROLLED TRAY DRIER - SBANC
COMPUTER CONTROLLED TRAY DRIER - SBANC
COMPUTER CONTROLLED TRAY DRIER - SBANC
COMPUTER CONTROLLED TRAY DRIER - SBANC
COMPUTER CONTROLLED TRAY DRIER - SBANC
COMPUTER CONTROLLED TRAY DRIER - SBANC

SYSTEMES INNOVANTS

Le Séchoir à Bacs, Contrôlé par Ordinateur (PC), "SBANC" est une unité à l'échelle du laboratoire conçue pour étudier la mécanique des fluides, la chimie des surfaces, la structure des solides et les bilans de masse et d'énergie liés au processus de séchage.

Voir description générale

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur
FSS

Système de Simulation de Défauts
PLC

Contrôle des Processus Industriels par PLC
PLCHMI

IIoT Contrôle et surveillance local / à distance avec IHM
ELK

Kit de Développement Logiciel EDIBON, Optimisé par NI LabVIEW™
ECR

Système Modulaire Industriel EDIBON avec NI CompactRIO
ESN

EDIBON Scada-Net
ECL

EDIBON Cloud Learning

Laboratories

11TV
 Laboratoire de Génie Chimique pour l'enseignement Technique et Professionnel
11HE
 Laboratoire de Génie Chimique pour l'enseignement Supérieur
11PTC
 Laboratoire pour le Centre de Formation Pétrolière
12TV
 Laboratoire de Technologie Alimentaire pour l'enseignement Technique et Professionnel
12HE
 Laboratoire de Technologie Alimentaire pour l'enseignement Supérieur

NOUVELLES LIÉES

EDIBON et son engagement envers les compétences européennes
EDIBON et son engagement envers les compétences européennes
Chez EDIBON, nous sommes engagés à renforcer les compétences comme pilier stratégique pour la compétitivité et le bien-être social de l'Union européenne. Une formation adéquate renforce non seulement l'économie, mais permet également aux individus de participer pleinement à la société et à la...
Lire plus
Biocarburants de seconde génération : L'avenir durable chez EDIBON
Biocarburants de seconde génération : L'avenir durable chez EDIBON
Dans un monde où la demande en énergie ne cesse d'augmenter et où les ressources non renouvelables s'épuisent rapidement, la nécessité de trouver des solutions durables et respectueuses de l'environnement n'a jamais été aussi urgente. L'économie circulaire et l'utilisation de la biomasse...
Lire plus
Technologie Alimentaire et de l'Eau : Un Voyage à travers l'Ingénierie et l'Innovation
Technologie Alimentaire et de l'Eau : Un Voyage à travers l'Ingénierie et l'Innovation
La technologie alimentaire et de l'eau se présente comme un pilier fondamental dans la société moderne, abordant des défis cruciaux et offrant des solutions ingénieuses. Dans ce voyage, nous dévoilerons les mystères de ce domaine multifacette, explorant ses principaux domaines d'étude,...
Lire plus
Installation at Buraydah College of Food & Environment Technology
Installation at Buraydah College of Food & Environment Technology
EDIBON makes possible the installation of 12 units at Buraydah College of Food & Environment Technology المؤسسة العامة للتدريب التقني و المهني, in Saudi Arabia. Specifically, we have installed the AFT, AUHTC, DSNC, EDLC, EMANC, PADC, SBANC, TGV, TGV-18KWA, TIPL, TIUS and FME00 equipment. We...
Lire plus
NEW Food & Water technologies leaflets
NEW Food & Water technologies leaflets
Food Technology is a branch of Food Science based on multidisciplinary knowledge of nutrition, chemical analysis, physics, biochemistry and engineering. Water treatment technologies obtain drinking water, so necessary for our life. Both disciplines have become in recent years an indispensable...
Lire plus

Description Générale

Le Séchoir à Bacs, Contrôlé par Ordinateur (PC), "SBANC" est une unité à l'échelle du laboratoire conçue pour étudier la mécanique des fluides, la chimie des surfaces, la structure des solides et les bilans de masse et d'énergie liés au processus de séchage.

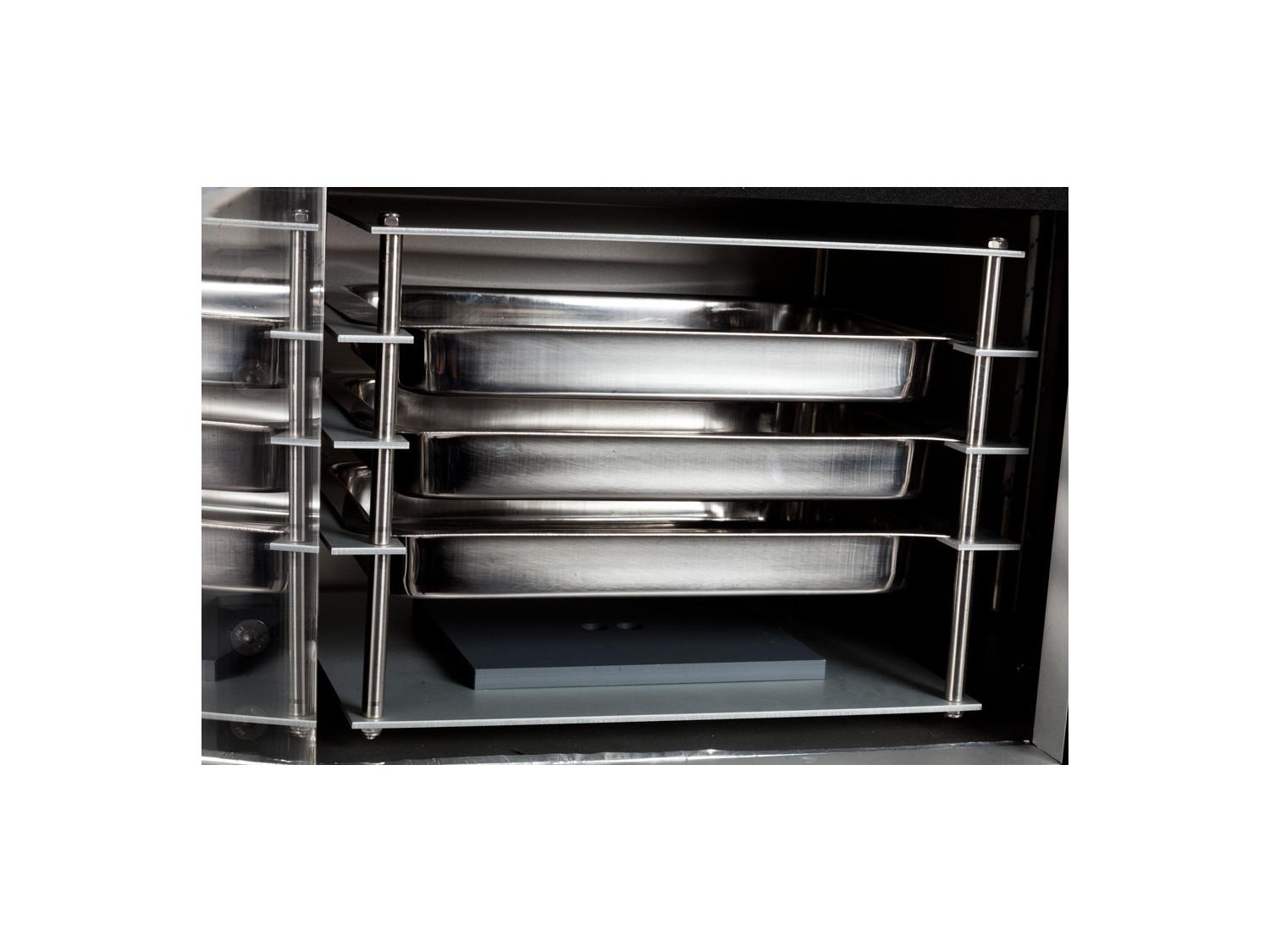

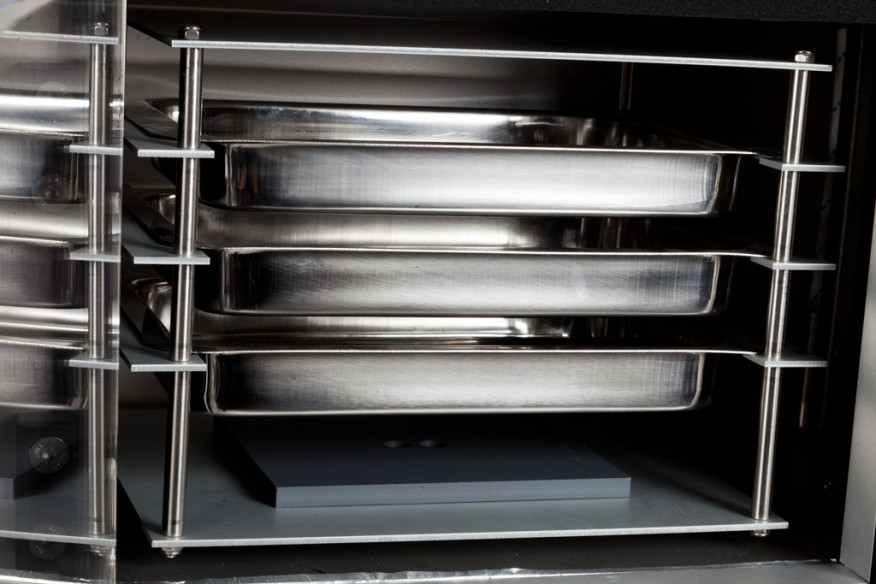

Il se compose d'un tunnel, de plusieurs plateaux où est placé le produit à sécher et d'un embout.

Un ventilateur axial (contrôlé par ordinateur), situé à l'entrée du tunnel, introduit l'air nécessaire au séchage du produit. Un capteur de débit permet à l'étudiant de déterminer le débit d'air introduit.

L'unité comprend un élément chauffant (contrôlé par ordinateur) et un capteur de température,situé à côté du ventilateur, pour modifier la température de l'air. Deux lignes de vapeur injectent de la vapeur provenant d'un générateur de vapeur (non inclus) dans le tunnel pour modifier les caractéristiques de l'air.

L'unité est équipée de trois hygromètres placés à des endroits stratégiques pour déterminer les valeurs optimales d'humidité et de température requises pour le processus de séchage. Ces hygromètres sont constitués de deux capteurs de température : l'un d'eux est enveloppé dans une couverture absorbante (bulbe humide) et l'autre est directement situé dans le tunnel (bulbe sec). Leurs mesures permettent de calculer le degré d'humidité, l'enthalpie, etc. Et elles peuvent être calculés par leurs mesures et l'utilisation d'un tableau psychrométrique.

Le poids du produit à sécher est mesuré à l'aide d'une cellule de charge (capteur de force) pendant le processus de séchage. L'humidité de l'air à côté du produit mesurée à l'aide d'un capteur d'humidité.

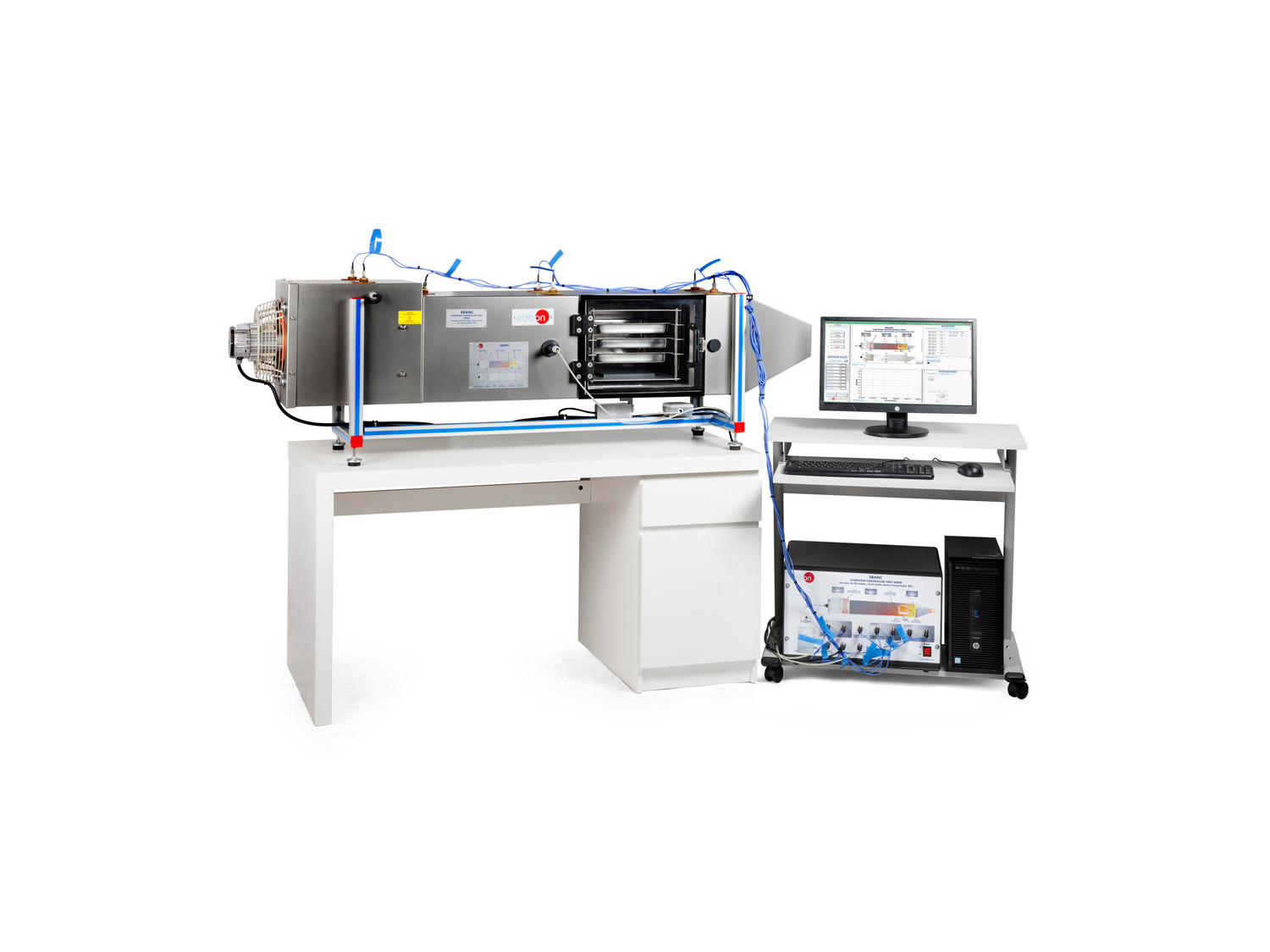

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Étude de l'effet de préchauffage dans un procédé de séchage.
  2. Obtention des courbes de séchage.
  3. Influence de la taille de la particule.Influence de la vitesse de l'air.
  4. Influence de la température de l'air.
  5. Application de la psychrométrie dans le processus de séchage.
  6. Calibrage des capteurs.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. Démonstration des régimes de taux de séchage.
  2. Détermination de l'efficacité de l'élément chauffant de préchauffage.
  3. Analogie du transfert de chaleur et de masse.
  4. Détermination des propriétés de l'air.
  5. Utilisation d'une carte psychrométrique.

Autres possibilités à réaliser avec cette unité :

  1. De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
  2. Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc. en temps réel.
  3. Le système de contrôle informatique avec SCADA et Contrôle PID permet une véritable simulation industrielle.
  4. Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
  5. Cette unité peut être utilisée pour faire de la recherche appliquée.
  6. Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres institutions d'enseignement technique.
  7. Contrôle du processus de l'unité SBANC via la boîte d'interface de contrôle sans l'ordinateur.
  8. Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l'unité SBANC.
  9. En utilisant PLC-PI, 19 autres exercices peuvent être effectués.
  10. Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.

ÉLÉMENTS REQUIS

Qualité

Service après vente

Demander des informations
