RSESC Simulateur de Pluie pour l'Étude de l'Érosion des Sols, Contrôlé par Ordinateur (PC)

13.1.- HYDROLOGIE ET HYDROGEOLOGIE
COMPUTER CONTROLLED RAINFALL SIMULATOR FOR SOIL EROSION STUDIES - RSESC

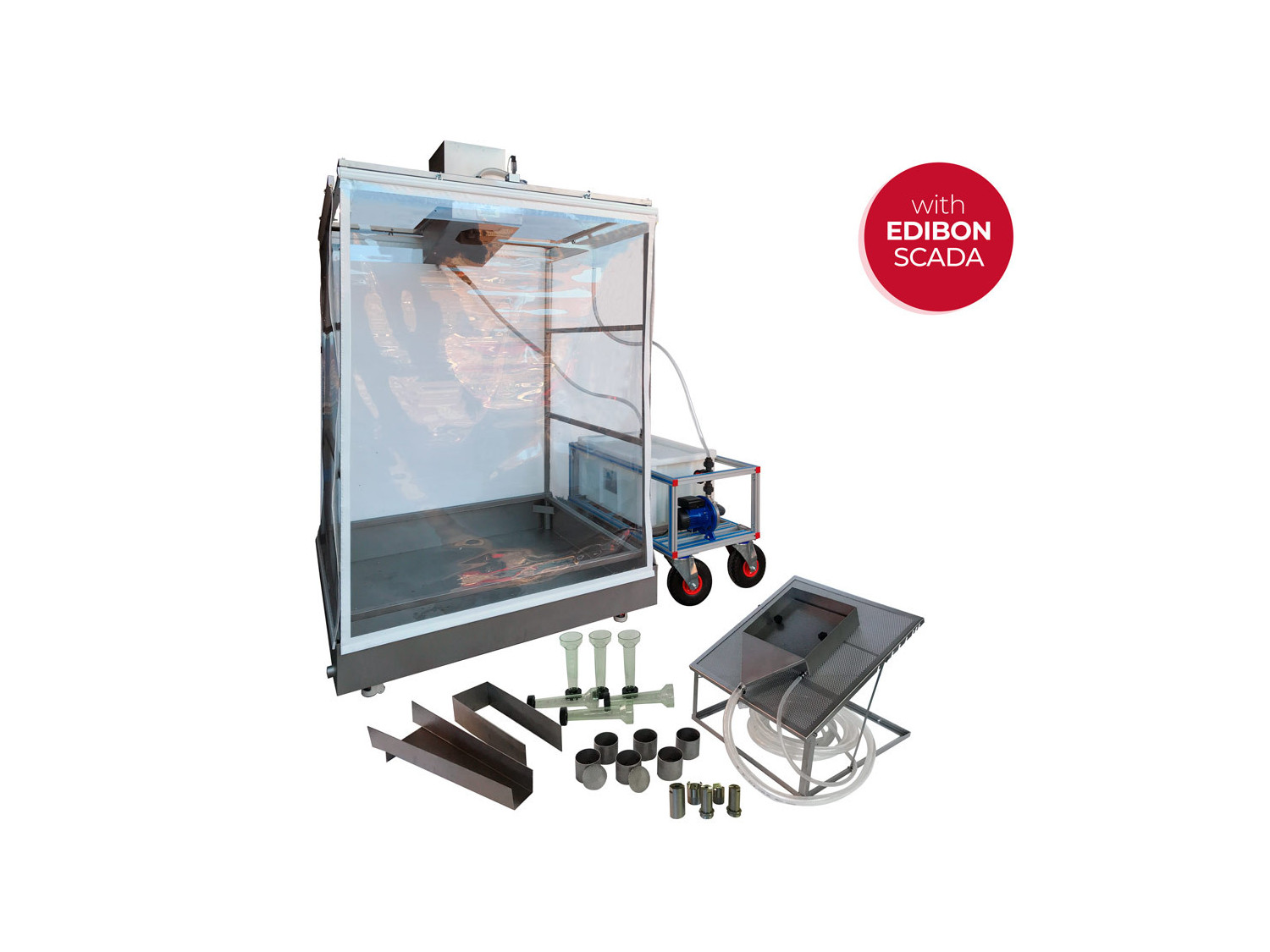

Unité: RSESC. Unité de Simulation de Pluie, Contrôlée par Ordinateur (PC)

COMPUTER CONTROLLED RAINFALL SIMULATOR FOR SOIL EROSION STUDIES - RSESC

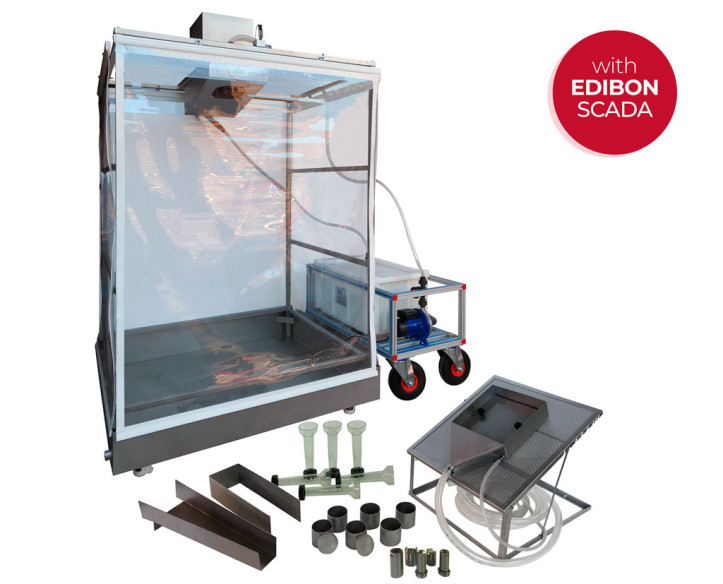

Détail de l'unité

COMPUTER CONTROLLED RAINFALL SIMULATOR FOR SOIL EROSION STUDIES - RSESC

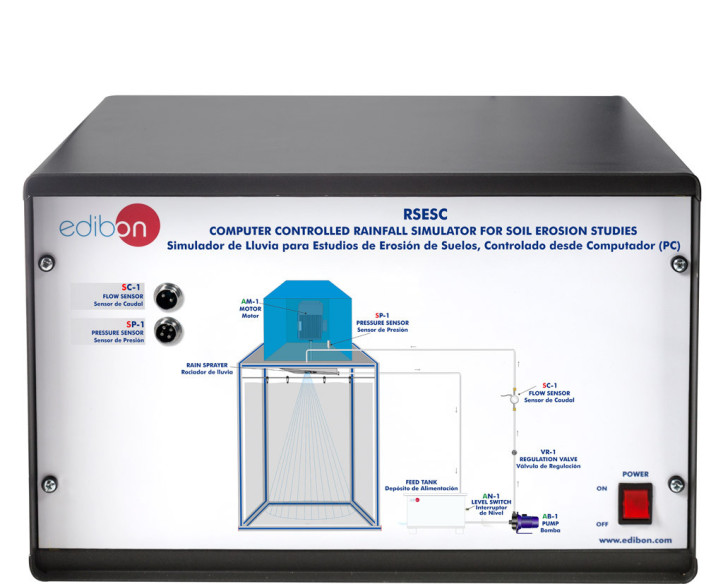

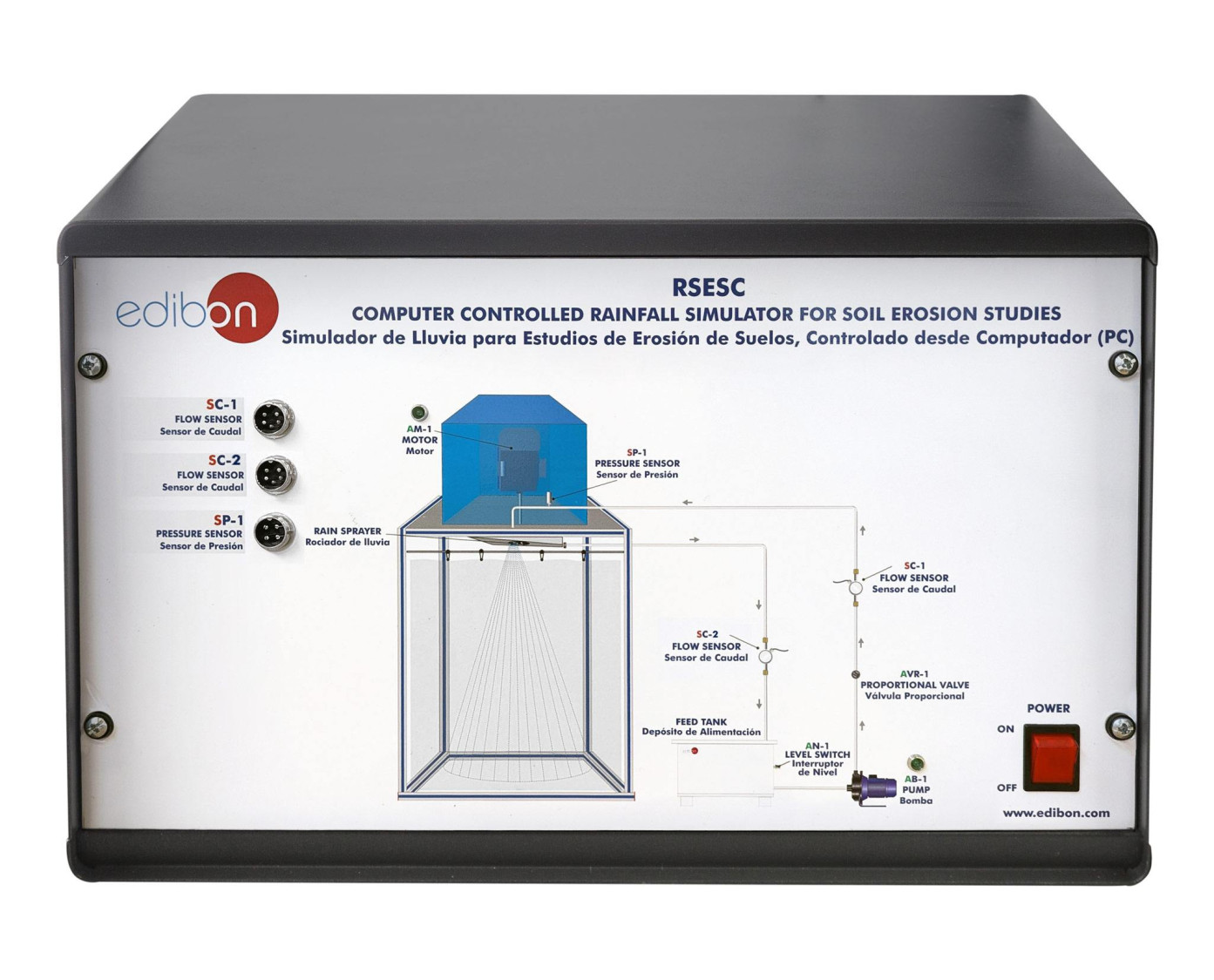

RSESC/CIB. Boîte d'Interface de Contrôle: La Control Interface Box fait partie du système SCADA.

COMPUTER CONTROLLED RAINFALL SIMULATOR FOR SOIL EROSION STUDIES - RSESC

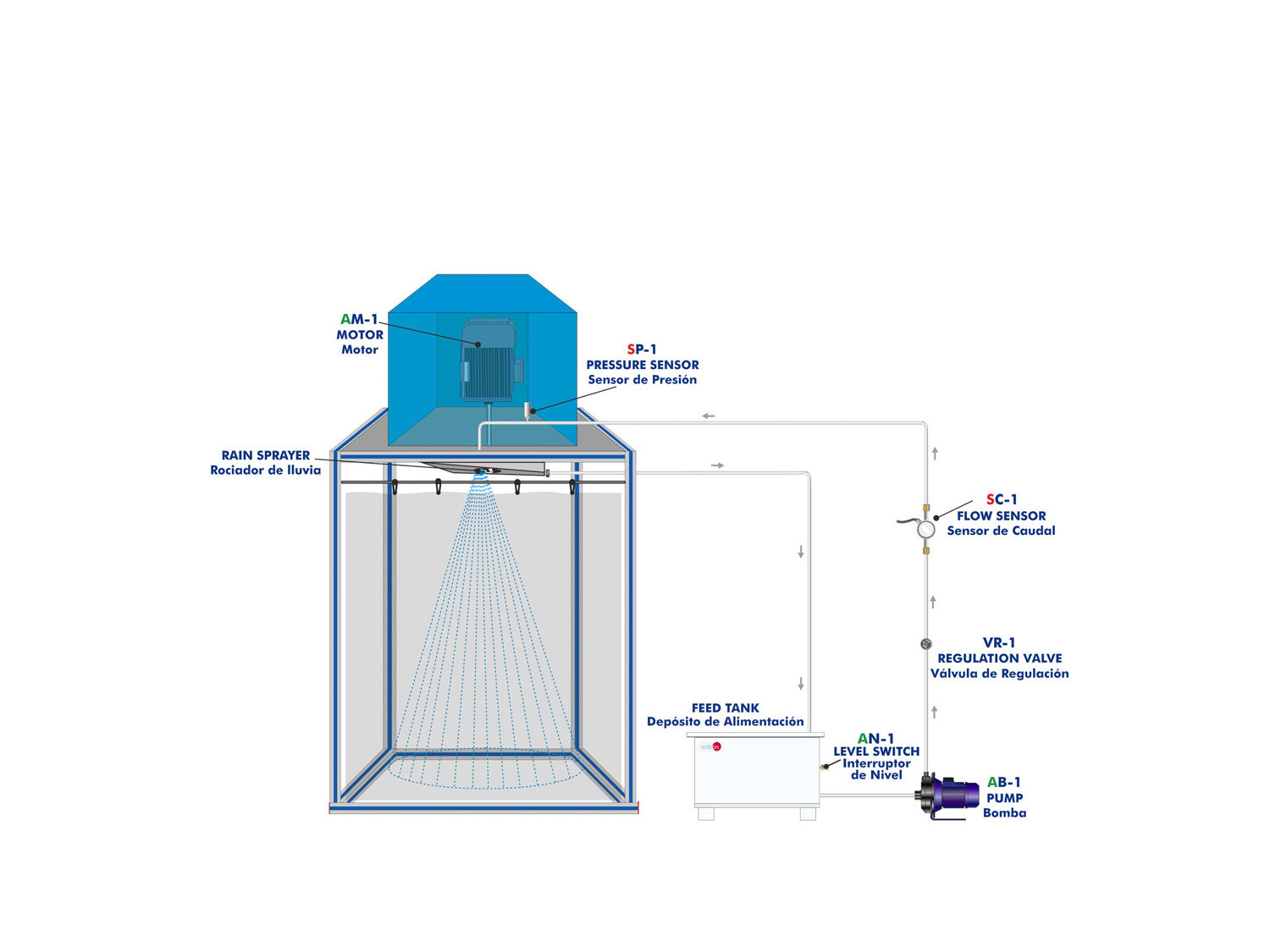

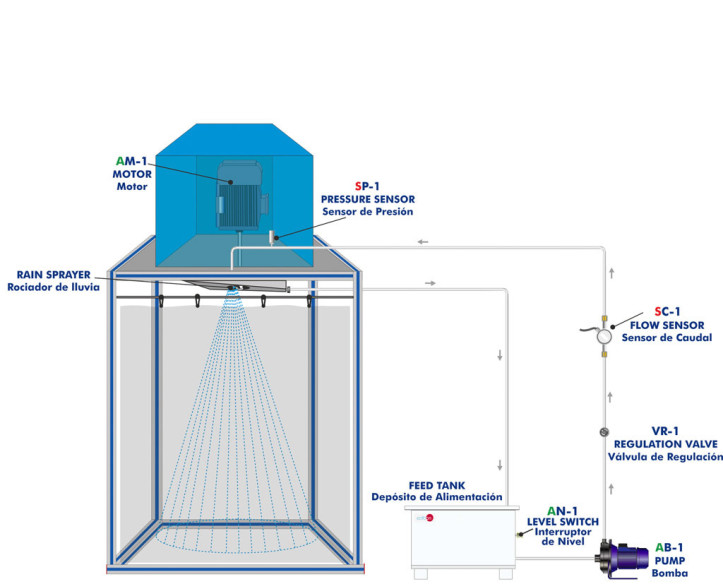

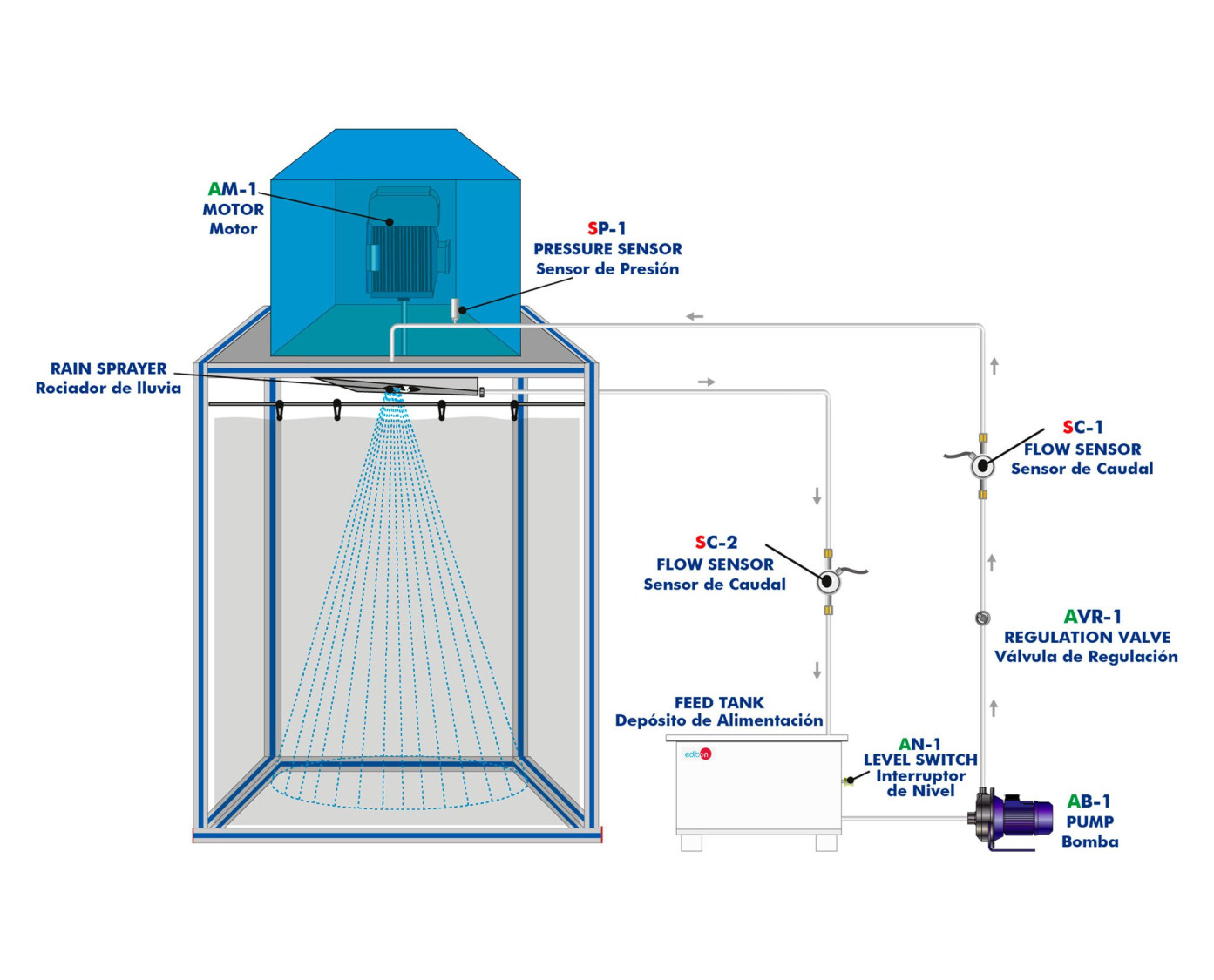

Diagramme de processus et affectation d'éléments unitaires

COMPUTER CONTROLLED RAINFALL SIMULATOR FOR SOIL EROSION STUDIES - RSESC
COMPUTER CONTROLLED RAINFALL SIMULATOR FOR SOIL EROSION STUDIES - RSESC
COMPUTER CONTROLLED RAINFALL SIMULATOR FOR SOIL EROSION STUDIES - RSESC
COMPUTER CONTROLLED RAINFALL SIMULATOR FOR SOIL EROSION STUDIES - RSESC

SYSTEMES INNOVANTS

Le Unité de Simulation de Pluie, Contrôlée par Ordinateur (PC), "RSESC", conçu par EDIBON, permet de rechercher et d'étudier la relation entre les précipitations et l'érosion dans différents types de sols, d'estimer la perte de sol et l'infiltration dans des orages de différentes intensités et d'identifier les méthodes permettant de prévenir l'érosion.

Voir description générale

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur
FSS

Système de Simulation de Défauts
PLC

Contrôle des Processus Industriels par PLC
PLCHMI

IIoT Contrôle et surveillance local / à distance avec IHM
ELK

Kit de Développement Logiciel EDIBON, Optimisé par NI LabVIEW™
ECR

Système Modulaire Industriel EDIBON avec NI CompactRIO
ESN

EDIBON Scada-Net
ECL

EDIBON Cloud Learning

NOUVELLES LIÉES

EDIBON et son engagement envers les compétences européennes
EDIBON et son engagement envers les compétences européennes
Chez EDIBON, nous sommes engagés à renforcer les compétences comme pilier stratégique pour la compétitivité et le bien-être social de l'Union européenne. Une formation adéquate renforce non seulement l'économie, mais permet également aux individus de participer pleinement à la société et à la...
Lire plus
Captage Direct de l'Air : La Technologie Clé dans la Lutte contre le Changement Climatique
Captage Direct de l'Air : La Technologie Clé dans la Lutte contre le Changement Climatique
La Captation Directe de l'Air (DAC) est une technologie innovante qui élimine le CO₂ directement de l'air en utilisant des réactions chimiques avec des solvants liquides ou des absorbants solides. Malgré des défis tels que des coûts élevés et une consommation d'énergie importante, la DAC offre...
Lire plus
Comprendre et Améliorer les Systèmes de Traitement de l'Eau Potable
Comprendre et Améliorer les Systèmes de Traitement de l'Eau Potable
Installations de Traitement des Eaux Usées Alors que les usines de traitement de l'eau potable se concentrent sur la fourniture d'eau potable sûre, les installations de traitement des eaux usées gèrent le traitement de l'eau usée avant qu'elle ne soit à nouveau libérée dans l'environnement. Ces...
Lire plus

Description Générale

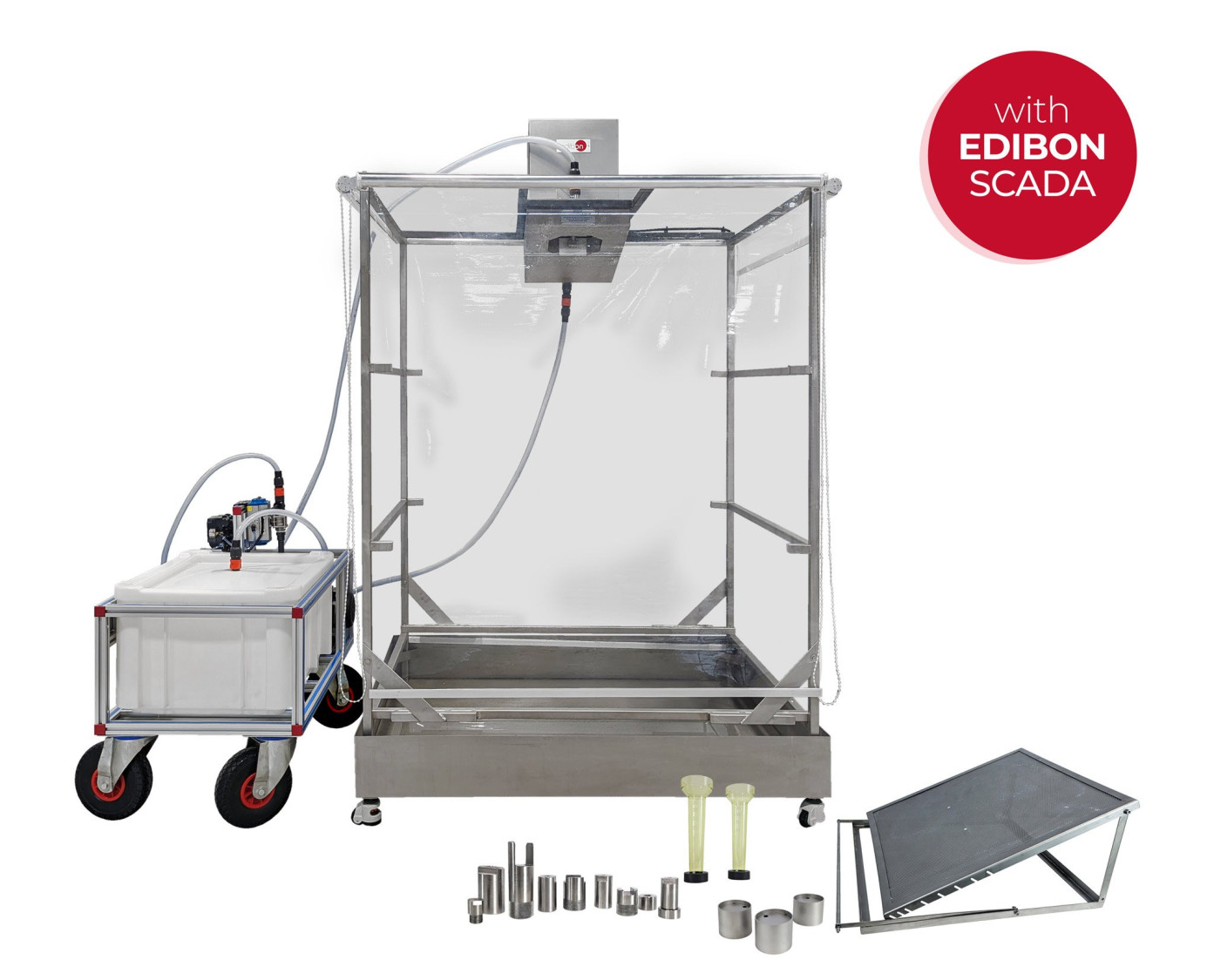

Le Unité de Simulation de Pluie, Contrôlée par Ordinateur (PC), "RSESC", consiste en un cadre métallique qui peut être placé directement sur le sol pour des études directes ou utilisé avec ses différents accessoires pour des tests en laboratoire.

L'ensemble du cadre est recouvert d'un rideau transparent pour éviter les éclaboussures.

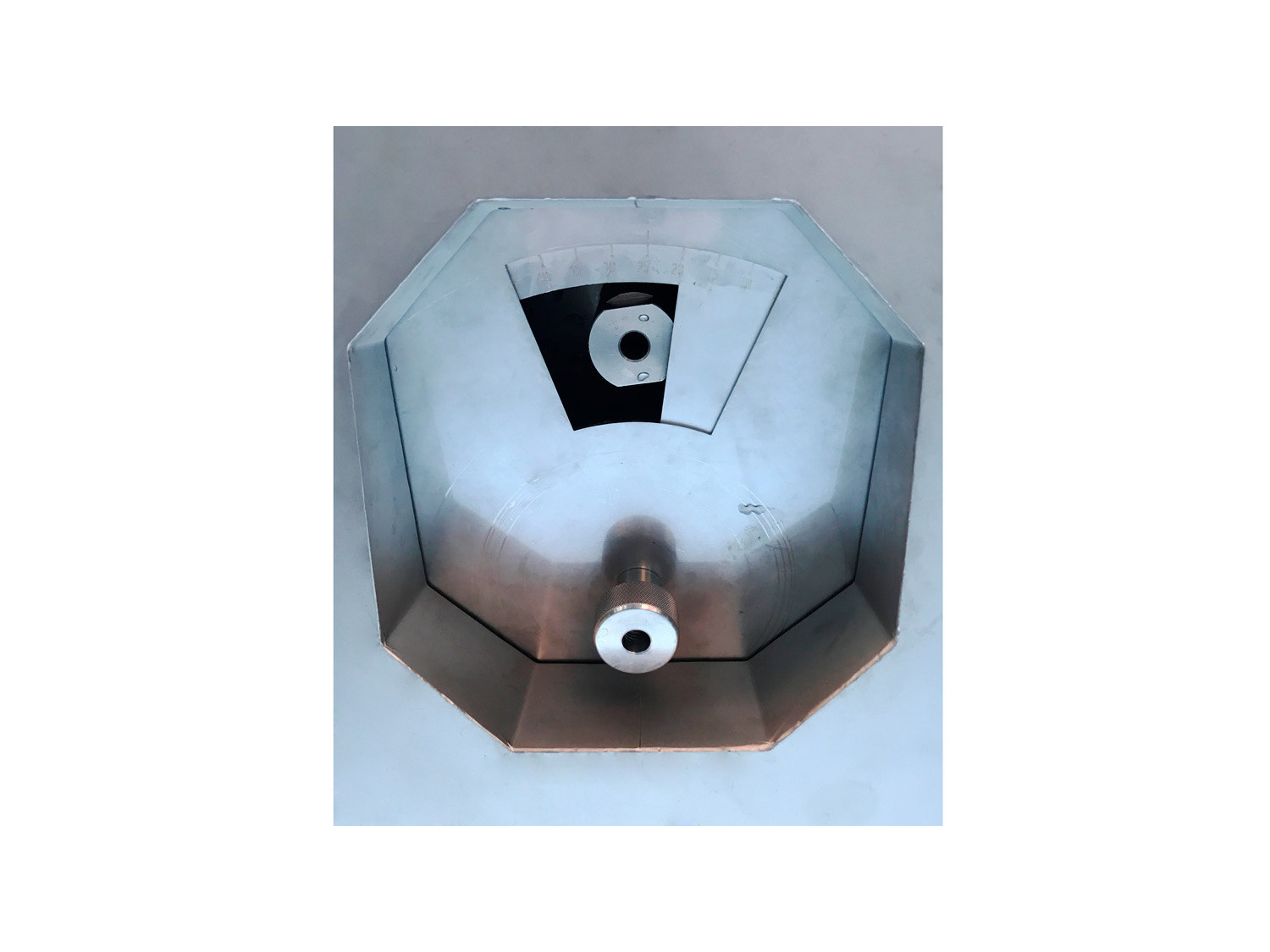

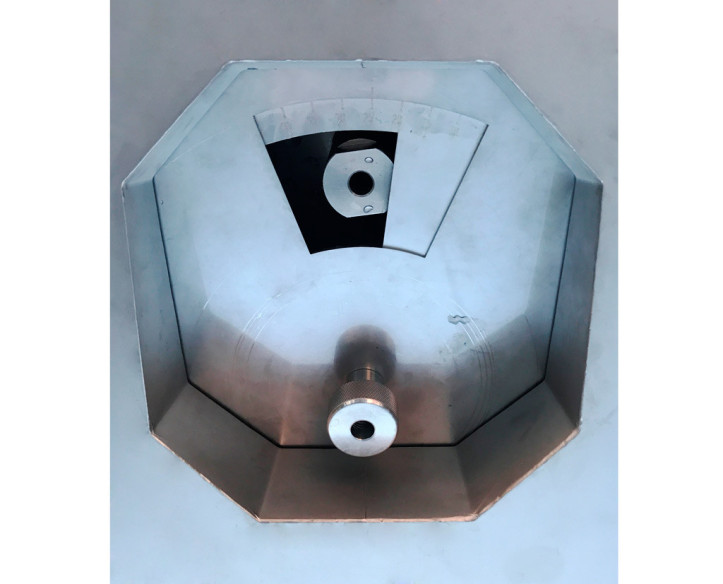

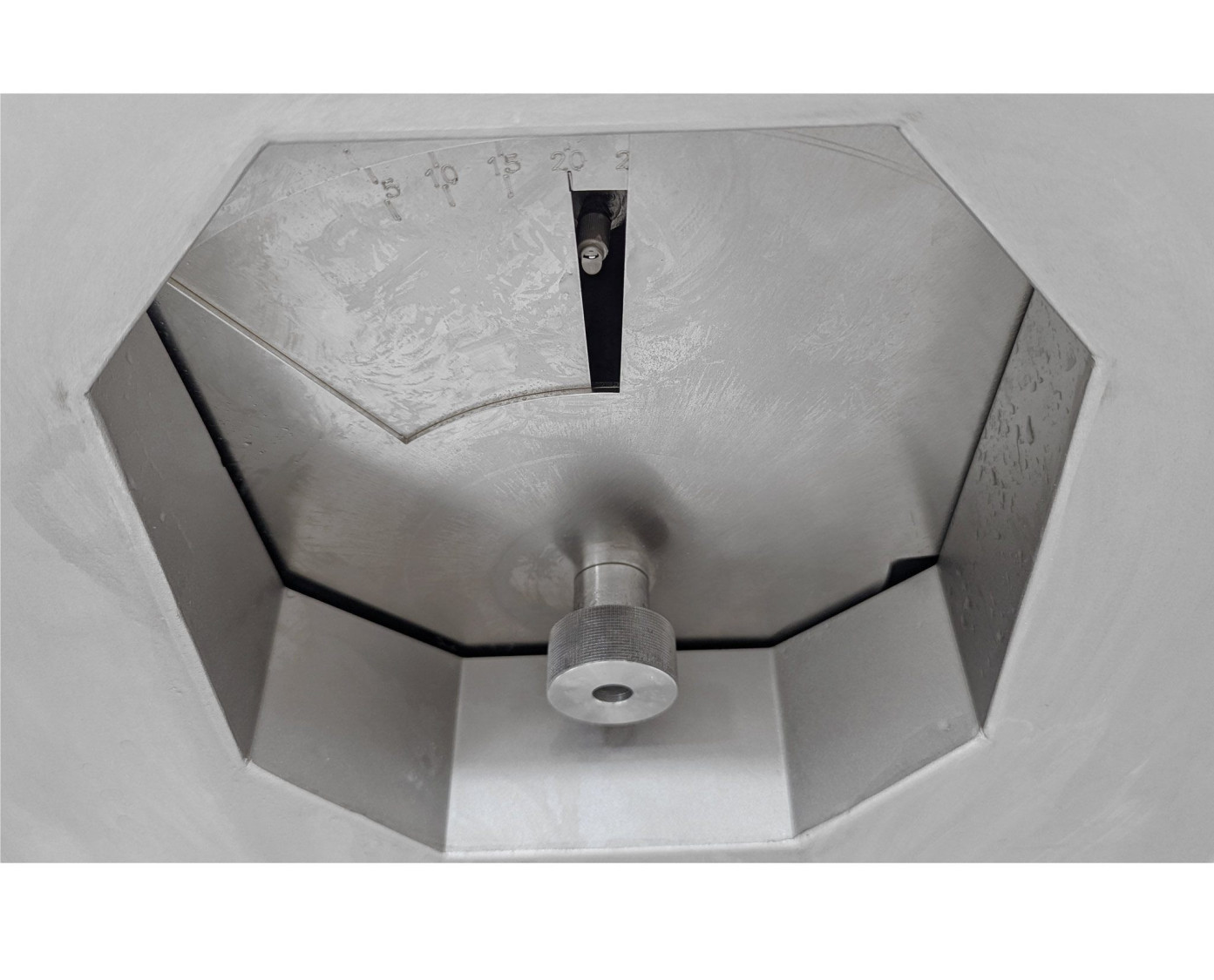

La partie supérieure supporte le dispositif de pulvérisation de la pluie qui se compose d'une buse de pulvérisation réglable au moyen d'un disque rotatif horizontal commandé par un moteur à vitesse variable contrôle par ordinateur (PC), permettant d'obtenir des variations dans les intensités des précipitations induites. L’eau qui s’écoule de la buse frappe le disque rotatif, qui se compose de deux plaques circulaires, avec des ouvertures segmentées permettant de régler l’ouverture pour la chute de l’eau.

Un réservoir de stockage d'eau avec un interrupteur de niveau est inclus, à partir duquel une pompe contrôlée par ordinateur (PC) et une vanne de régulation conduisent l'eau vers le pulvérisateur de pluie. L'eau est mesurée par un capteur de débit.

En fonction de l'ouverture du disque rotatif, une certaine quantité de l'eau entrante est pulvérisée et le reste est recyclé vers le réservoir.

Différents accessoires tels que des pluviomètres, différentes parcelles de test, un support inclinable, etc. sont inclus.

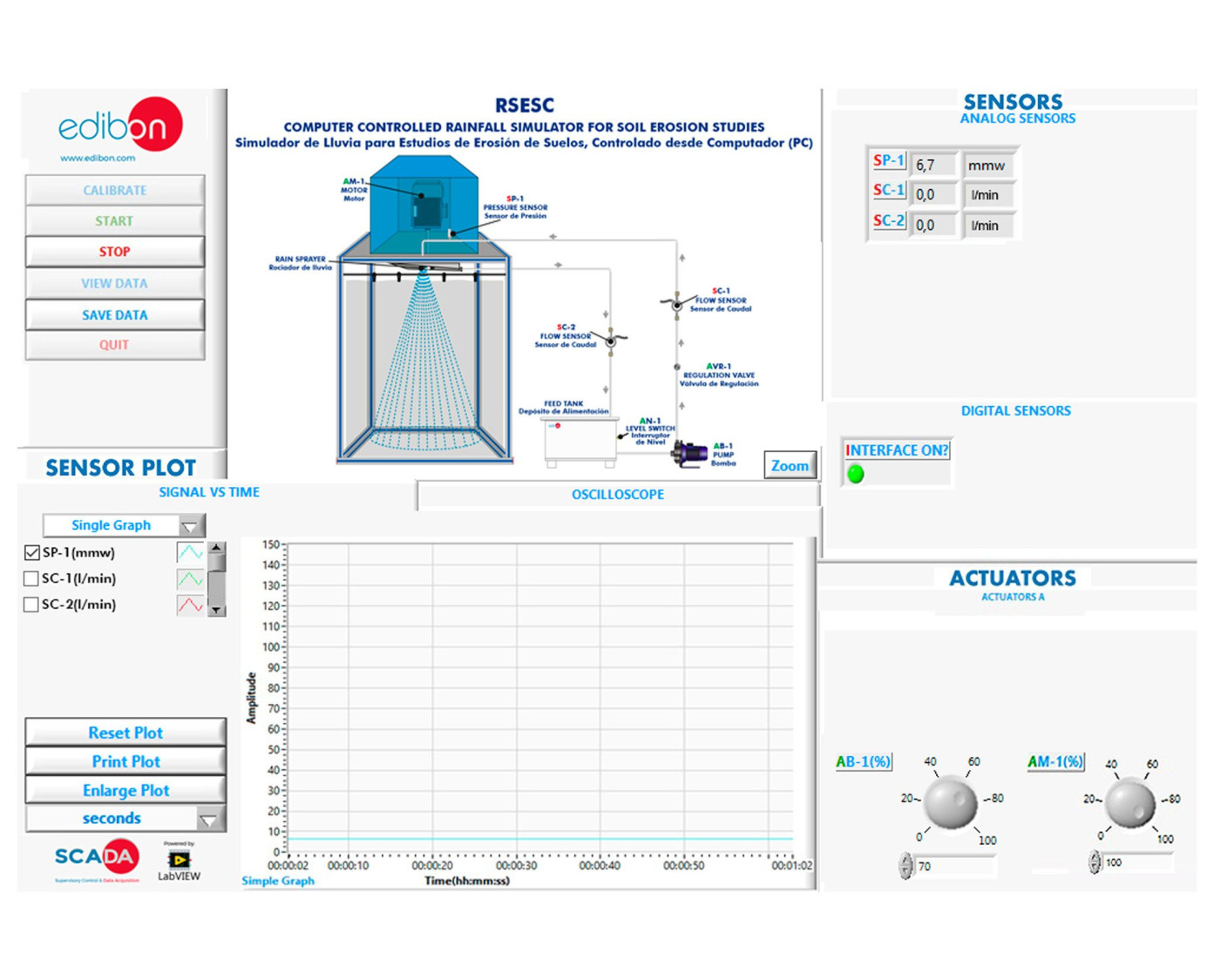

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Analyse comparative de différents orages simulés.
  2. Déterminer l'énergie cinétique de différentes intensités de précipitations.
  3. Étudier la nature du potentiel d'érosion des sols dans différents types de sols.
  4. Étudier les méthodes permettant de prévenir l'érosion des sols.
  5. Analyser la relation entre l'érosion produite et l'intensité des précipitations simulées.
  6. Estimer la perte de sol et l'infiltration dans les tempêtes de différentes intensités.
  7. Calibrage des capteurs.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
  2. Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc. en temps réel.
  3. Le système de contrôle informatique avec SCADA permet une véritable simulation industrielle.
  4. Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
  5. Cette unité peut être utilisée pour faire de la recherche appliquée.
  6. Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres institutions d'enseignement technique.
  7. Contrôle du processus de l'unité RSESC via la boîte d'interface de contrôle sans l'ordinateur.
  8. Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l'unité RSESC.
  9. En utilisant PLC-PI, 19 autres exercices peuvent être effectués.
  10. Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.
