Description Générale

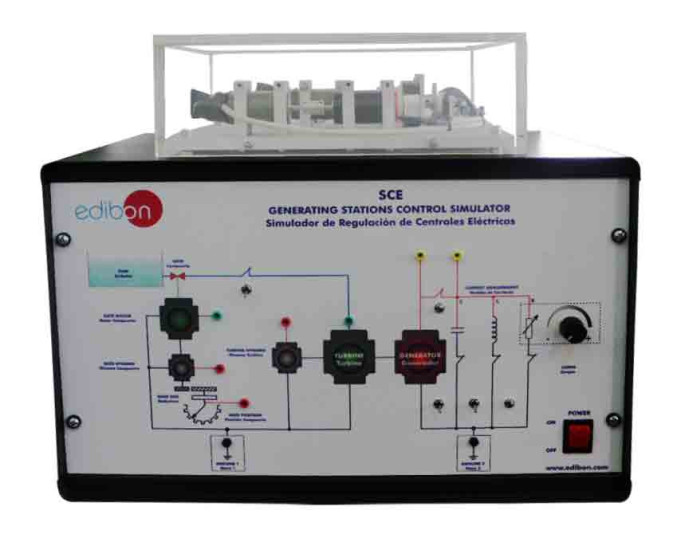

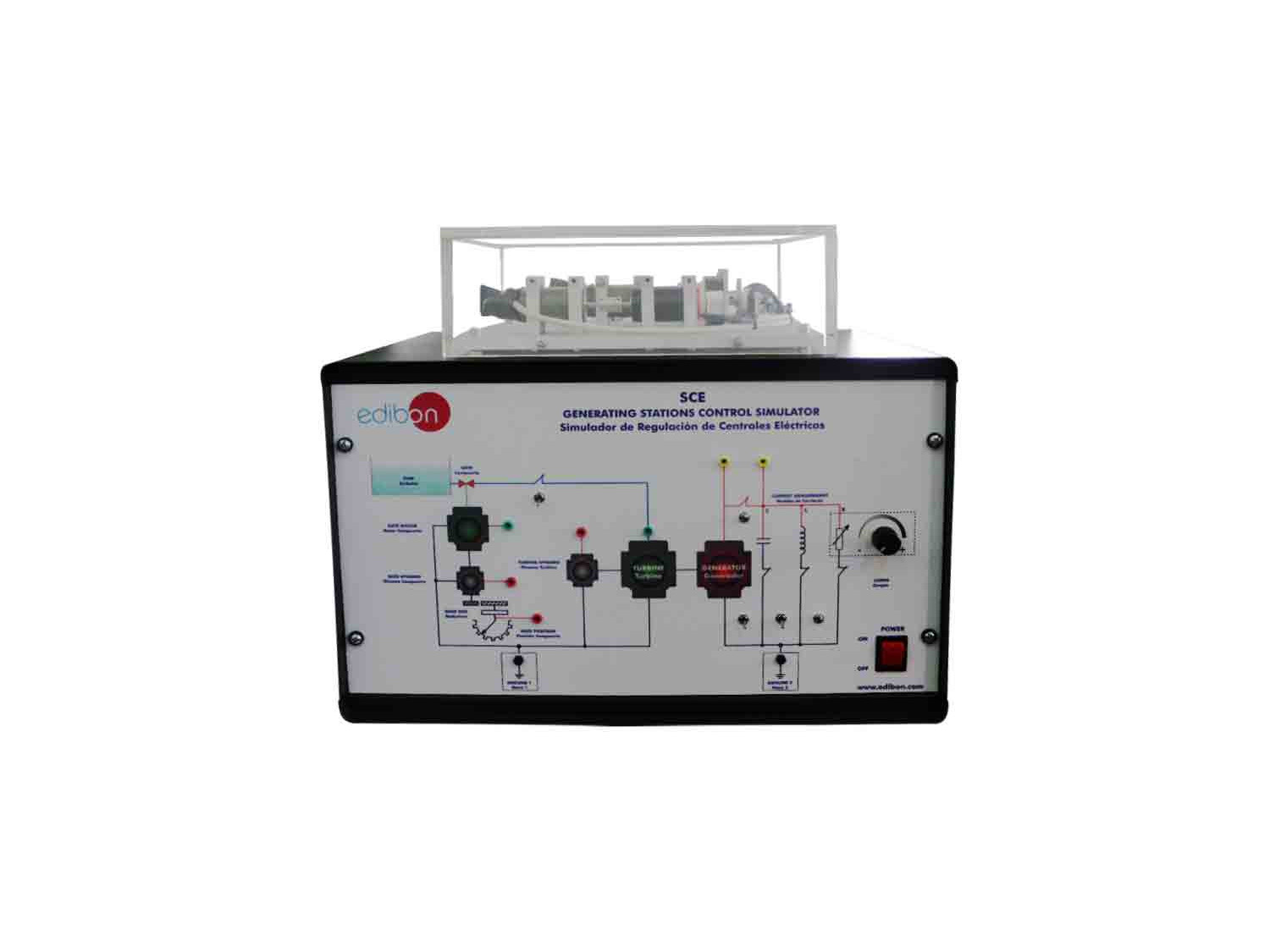

Unité conçue pour simuler le comportement de régulation d'une centrale hydroélectrique, en tant qu'application didactique avec différentsaspects de la régulation, du contrôle et de la simulation.

Il est possible de travailler avec cette unité de 2 manières:

  • Mode REAL (analyse continue ou transitoire).
  • Mode SIMULÉ.

L'unité consiste principalement en une interface pour le conditionnement des signaux d'entrée et de sortie. Pour sa part, celui-ci seraconnecté à l'ordinateur (via un fil SCSI et une carte d'acquisition de données) et aux deux sous-systèmes que nous essayons de contrôler:

  • Sous-système de porte.
  • Sous-système générateur de turbine.

L'unité a (dans l'interface) des commutateurs pour établir différentes charges sur la sortie du générateur et différentes conditions du systèmeréel.

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend: l'Unitéelle-même + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestionde Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Modélisation Moteur moteur standard.
  2. Moteur de modélisation avec des corrections constantes dumodèle mathématique.
  3. Calcul du taux de dynamos constants.
  4. Il obtención des réponses transitoires du moteur de porte.
  5. L'obtention de la réponse transitoire du moteur à turbine.
  6. L'obtention de la réponse transitoire de la porte moteur simulée.
  7. L'obtention de la réponse transitoire du moteur Turbine factice.
  8. Comparaison de la réponse transitoire du moteur réel de laturbine par rapport à la réponse transitoire du moteur simulépour charge résistive.
  9. Comparaison de la réponse transitoire du moteur réel de turbineen ce qui concerne la réponse transitoire du moteur simulé pourla charge capacitive.
  10. Comparaison de la réponse transitoire du moteur réel de laturbine par rapport à la réponse transitoire du moteur simulépour la charge inductive.
  11. Comparaison des réponse réponse du moteur de porte réellevs moteur de porte simulé pour des signaux de surveillance encontinu (manuellement à partir de l'ordinateur (PC)).
  12. La comparaison de la réponse du moteur réel de grille vs réponsedu moteur commande de grille des signaux sinusoïdaux simulé.
  13. La comparaison de la réponse de la réponse du moteur dumoteur de porte réelle vs signaux de porte simulés de commandecarré.
  14. Comparaison de la réponse du nouveau moteurla réponse dumoteur de porte vs signaux de porte simulés contrôle triangulaire.
  15. Comparaison de la réponse à un échelon entre le moteur et lemoteur réel simulé (grille ou turbine).

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyend'un projecteur ou d'un tableau blanc électronique.
  2. Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquementde changer la durée, les gains: paramètres proportionnels,intégraux, dérivés, etc. en temps réel.
  3. Le système de contrôle informatique avec SCADA permet unevéritable simulation industrielle.
  4. Cette unité est totalement sûre car elle utilise des dispositifs desécurité mécaniques, électriques et électroniques.
  5. Cette unité peut être utilisée pour faire de la recherche appliquée.
  6. Cette unité peut être utilisée pour donner des cours de formationaux industries même à d'autres institutions d'enseignementtechnique.
  7. Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.
