TA300/300 Soufflerie, 300X300 mm

8.6.- AÉRODYNAMIQUE
AERODYNAMIC TUNNEL, 300 X 300 MM - TA300/300

SYSTEMES INNOVANTS

Le Soufflerie, 300 x 300 mm, "TA300/300", est une soufflerie conçue pour étudier l’aérodynamique subsonique dans un tunnel en boucle ouverte et avec un flux subsonique incompressible.

Voir description générale

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur

NOUVELLES LIÉES

EDIBON et son engagement envers les compétences européennes
EDIBON et son engagement envers les compétences européennes
Chez EDIBON, nous sommes engagés à renforcer les compétences comme pilier stratégique pour la compétitivité et le bien-être social de l'Union européenne. Une formation adéquate renforce non seulement l'économie, mais permet également aux individus de participer pleinement à la société et à la...
Lire plus
NEW Fluid Mechanics Course
NEW Fluid Mechanics Course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course of Fluid Mechanics and learn about #fluids properties. #DiscoverEdibon #Engineering.
Lire plus

Description Générale

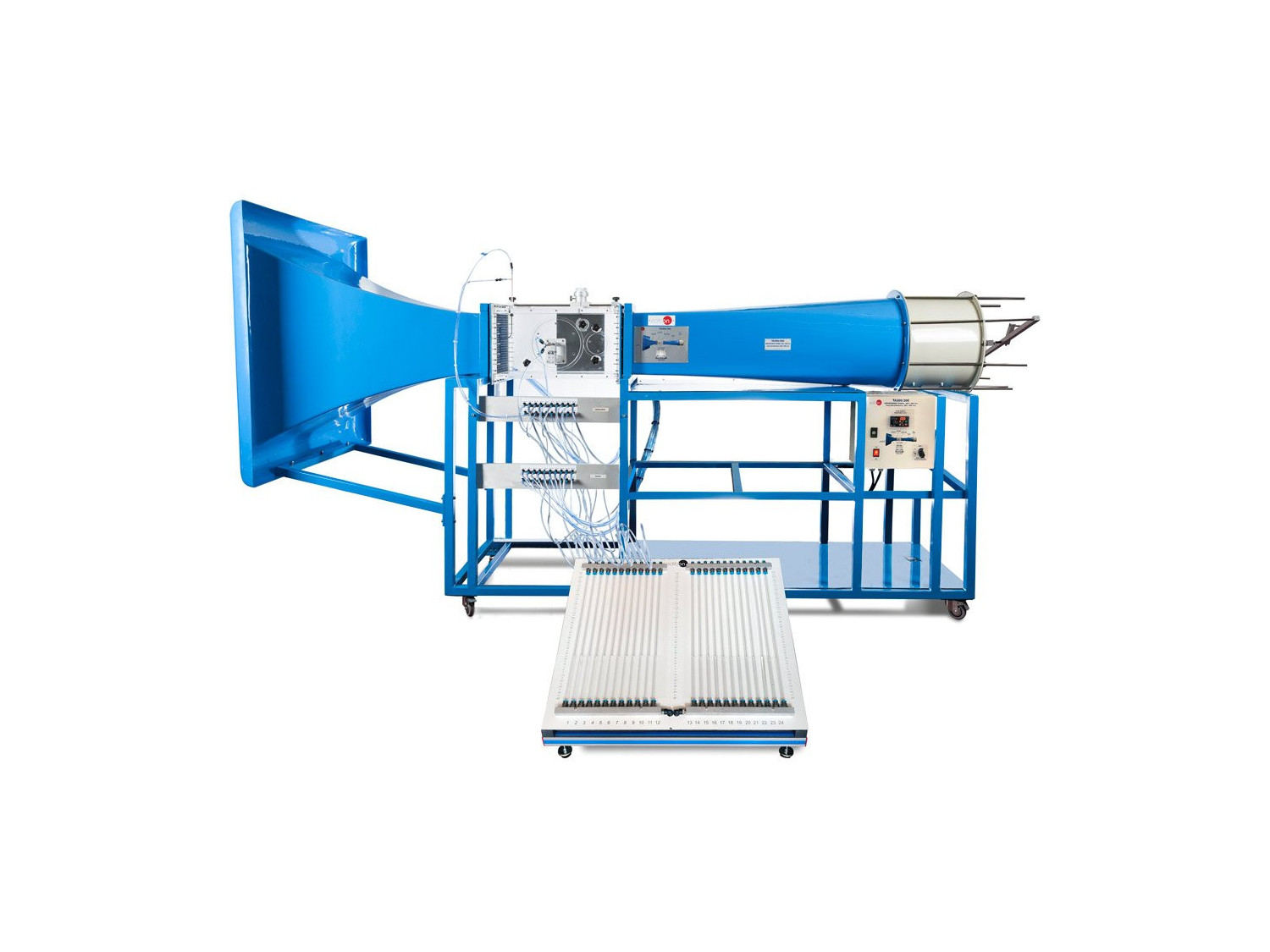

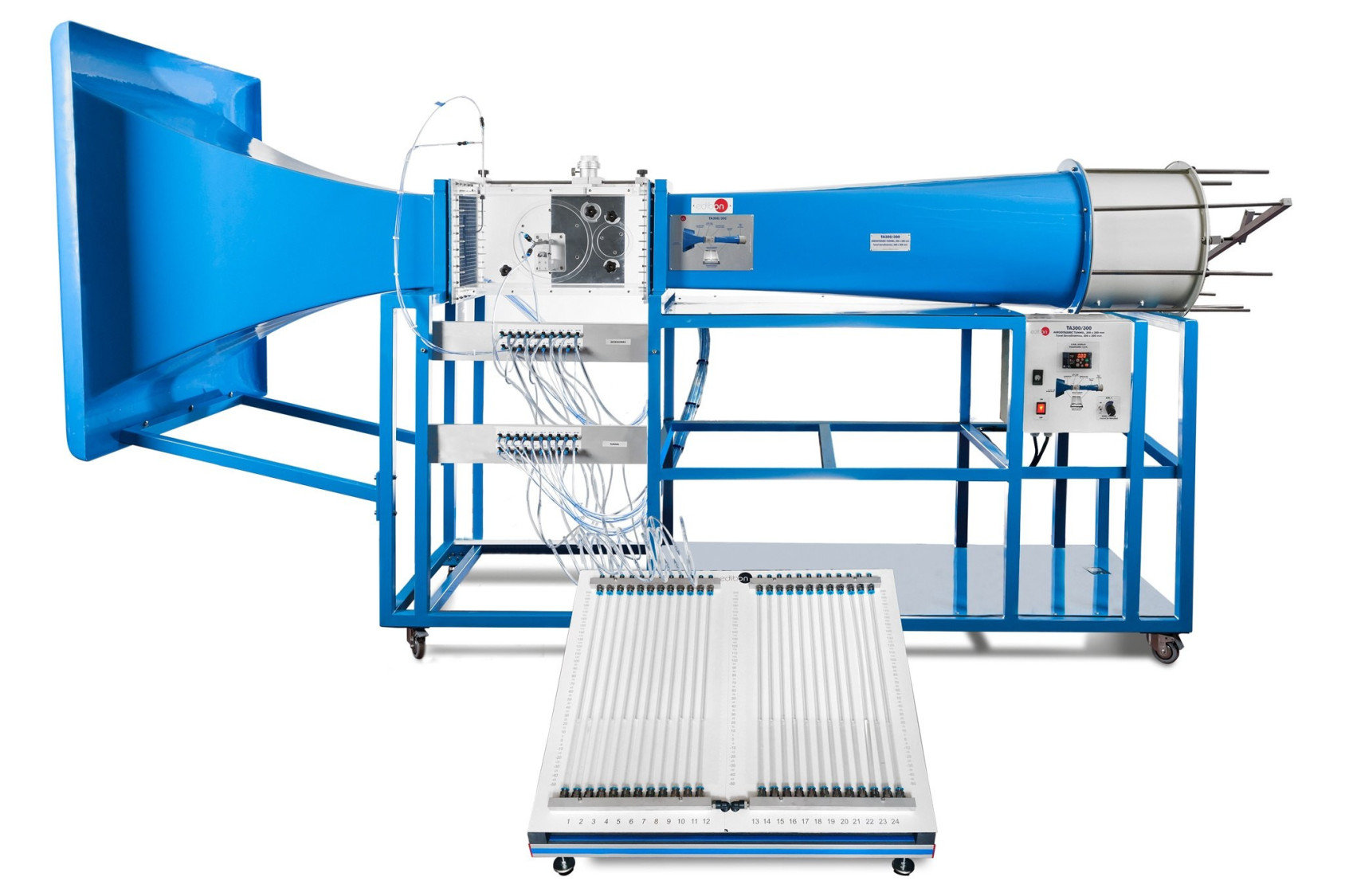

Le Soufflerie, 300 x 300 mm, "TA300/300", est une soufflerie conçue pour étudier l’aérodynamique subsonique dans un tunnel en boucle ouverte et avec un flux subsonique incompressible. L’air circule grâce à un ventilateur à vitesse variable situé du côté de la sortie du tunnel. Différents modèles et accessoires sont disponibles, permettant une étude complète de l’aérodynamique subsonique.

L'unité comprend plusieurs sections de tunnel. Dans le même ordre que le flux les traverse, ce sont : les lèvres, la partie arrière, la contraction, la zone de travail, le diffuseur et le ventilateur.

Des lèvres et une section de contre-courant sont prévues à l'entrée du tunnel pour réduire la chute de pression et l'interférence du flux. Un rapport de rétrécissement de 9,5:1 et un contour de courbe de rétrécissement bien pensé assurent un flux d'air bien développé dans la zone de travail.

La zone de travail est située en aval du rétrécissement. Elle consiste en une section à section constante, où sont montés les modèles d'essai, et les dimensions de la section transversale sont plus grandes que celles des modèles. Il est fait de résine acrylique transparente pour permettre l'observation des modèles. Ce comprend un tube de Pitot statique dans sa partie supérieure pour étudier la pression statique, la pression dynamique et la pression totale.

Un diffuseur est inclus à la sortie du tunnel pour éviter la génération de turbulences qui peuvent endommager la qualité du courant dans la zone de travail.

Un ventilateur axial, situé du côté de la sortie du tunnel, assure une plus grande uniformité du profil de vitesse dans la zone de travail. Une console électronique contient le contrôleur du ventilateur axial.

Il existe soixante entrées différentes adaptées à la mesure de la pression (le long du tunnel et dans les différents modèles). L'unité comprend un manomètre à eau avec vingt-quatre tubes pour mesurer la pression statique (TA300/MB).

Les modèles sont montés sur une trappe circulaire, et sont fixés à la zone de travail pour sceller l'ouverture. Ils sont fixés par des boutons sur la paroi latérale de la zone de travail.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Étude approfondie de l’aérodynamique subsonique et des études de flux d’air.
  2. Étude de la visualisation des flux.
  3. Étude de la pression statique, de la pression dynamique et de la pression totale à l’aide d’un tube de Pitot.
  4. Étude de la mesure de la vitesse à l’aide d’un tube de Pitot.
  5. Flux dans une buse : Détermination des caractéristiques du champ de pression dans une buse.
  6. Flux dans une buse : Observation des caractéristiques locales, selon que les parois ont une courbure ou non, ainsi que de ce qui se passe dans les zones d’entrée et de sortie de la contraction.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. Calibrage des capteurs.

Des possibilités pratiques supplémentaires à réaliser avec les éléments requis (au moins un) (Non inclus) :

  1. Visualisation des flux autour de différents corps de résistance :
  • - Modèle de Résistence de Sphère (TA1/300).
  • Modèle de Résistance d’un Hémisphère Convexe par Rapport à la Direction du Flux d’Air (TA2/300).
  • Modèle de Résistence de Plaque Circulaire (TA3/300).
  • Modèle de Réssitence d’Anneau (TA4/300).
  • Modèle de Résistence à Plaque Carrée (TA5/300).
  • Modèle de Résistence de Cylindre (TA6/300).
  • Modèle de Résistence Aérodynamique (TA7/300).
  • Modèle de Résistence Paraboloïde (TA8/300).
  • Modèle de Résistance d’un Hémisphère Concave par Rapport à la Direction du Flux d’Air (TA9/300).
  • Modèle Résistence d’Ailles avec Volets de Courbure (TA10/300).
  • Modèle de Résistence de Drapeau (TA11/300).
  • Modèle d’Aile avec Profil NACA 0015 (TA12/300).
  • Modèle d’Aile avec Profil NACA 54118 (TA13/300).
  • Modèle d’Aile avec Profil NACA 4415 (TA14/300).
  • Modèle de Résistence de Sphère Alvéolée (TA15/300).
  1. Détermination du coefficient de résistance aérodynamique et du coefficient de portance dans différents modèles :
  • Modèle de Résistence de Sphère (TA1/300).
  • Modèle de Résistance d’un Hémisphère Convexe par apport à la Direction du Flux d’Air (TA2/300).
  • Résistence de Plaque Circulaire (TA3/300).
  • Modèle de Réssitence d’Anneau (TA4/300).
  • Modèle de Résistence à Plaque Carrée (TA5/300).
  • Modèle de Résistence de Cylindre (TA6/300).
  • Modèle de Résistence Aérodynamique (TA7/300).
  • Modèle de Résistence Paraboloïde (TA8/300).
  • Modèle de Résistance d’un Hémisphère Concave par apport à la Direction du Flux d’Air (TA9/300).
  • Modèle Résistence d’Ailles avec Volets de Courbure TA10/300).
  • Modèle de Résistence de Drapeau (TA11/300).
  • Modèle d’Aile avec Profil NACA 0015 (TA12/300). - Modèle d’Aile avec Profil NACA 54118 (TA13/300).
  • Modèle d’Aile avec Profil NACA 4415 (TA14/300).
  • Modèle de Résistence de Sphère Alvéolée (TA15/300).
  1. Mesure de la résistance aérodynamique et des forces de portance dans différents modèles :
  • Modèle de Résistence de Sphère (TA1/300).
  • Modèle de Résistance d’un Hémisphère Convexe par Rapport à la Direction du Flux d’Air (TA2/300).
  • Modèle de Résistence de Plaque Circulaire (TA3/300).
  • Modèle de Réssitence d’Anneau (TA4/300).
  • Modèle de Résistence à Plaque Carrée (TA5/300).
  • Modèle de Résistence de Cylindre (TA6/300).
  • Modèle de Résistence Aérodynamique (TA7/300).
  • Modèle de Résistence Paraboloïde (TA8/300).
  • Modèle de Résistance d’un Hémisphère Concave par Rapport à la Direction du Flux d’Air (TA9/300).
  • Modèle Résistence d’Ailles avec Volets de Courbure (TA10/300).
  • Modèle de Résistence de Drapeau (TA11/300).
  • Modèle d’Aile avec Profil NACA 0015 (TA12/300).
  • Modèle d’Aile avec Profil NACA 54118 (TA13/300).
  • Modèle d’Aile avec Profil NACA 4415 (TA14/300).
  • Modèle de Résistence de Sphère Alvéolée (TA15/300).
  1. Étude de la répartition des pressions et des flux autour d’un modèle :
  • Distribution de Pression dans un Modèle d’Aile avec Profil NACA 0015 (TA19/300).
  • Distribution de Pression dans un Modèle d’Aile avec Profil NACA 54118 (TA20/300).
  • Distribution de Pression dans un Modèle d’Aile avec Profil NACA 4415 (TA21/300).
  • Distribution de Pression dans un Cylindre (TA22/300).
  1. Étude de l’effet de la modification de la section transversale avec le Modèle d’appareil de Bernoulli (TA23/300) et application de la Équation de Bernoulli.
  2. Étude de l’influence de la forme des modèles sur les forces de résistance (Console et Capteurs de Mediation de Forces, gamme : 0 – 2,5 kg (requise au moins un modèle de résistance (TA300/300-TAR)).
  3. Étude de la pression statique, de la pression dynamique et de la pression totale avec le tube de Pitot (TA17/300 ).
  4. Étude de la couche limite sur une plaque plane (TA300/300-BLE).
  5. Démonstration de schémas d’écoulement autour de différents objets avec le Générateur de Fumée pour TA300 (TA300/300-SG1).
  6. Étude de la pression statique, de la pression dynamique et de la pression totale avec le Râteau de Mesure de Sillage (TA18/300).
  7. Étude de Modèle d’Aile à Suspension Élastique. (TA24/300).
  8. Étude de Visualisation de L’écoulement PIV 2D pour des Vitesses Jusqu’à 30 m/s et une Surface de 100 x 100 mm (APIV/30).

UNITÉS SIMILAIRES DISPONIBLES

AERODYNAMIC TUNNEL, 50X250 MM - TA50/250
  • TA50/250
Available
8.6.- AÉRODYNAMIQUE
TA50/250
Soufflerie, 50X250 mm
Le Soufflerie, 50 x 250 mm, "TA50/250", est une soufflerie conçue pour étudier l'aérodynamique subsonique dans un tunnel en circuit ouvert et avec un écoulement subsonique incompressible. L'air est aspiré par un ventilateur à vitesse variable,...
Voir l'Unité
COMPUTER CONTROLLED AERODYNAMIC TUNNEL, 50 X 250 MM - TA50/250C
  • TA50/250C
Available
8.6.- AÉRODYNAMIQUE
TA50/250C

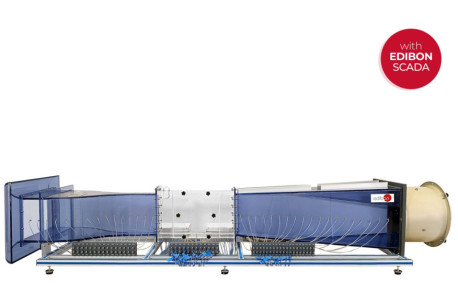

Soufflerie, 50X250 mm, Contrôlé par Ordinateur (PC)
Le Soufflerie Aérodynamique, 50 x 250 mm, Contrôlé par Ordinateur (PC), "TA50/250C", est une soufflerie conçue pour étudier l'aérodynamique subsonique dans un tunnel en circuit ouvert et avec un écoulement subsonique incompressible. L'air est...
Voir l'Unité

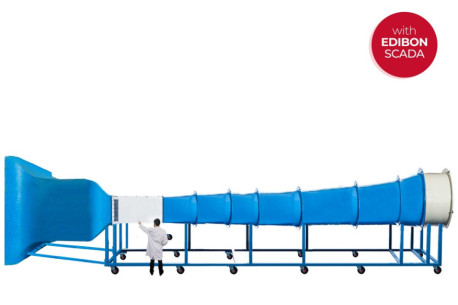

COMPUTER CONTROLLED AERODYNAMIC TUNNEL, 1200X1200 MM - TA1200/1200
  • TA1200/1200C
Available
8.6.- AÉRODYNAMIQUE
TA1200/1200C
Soufflerie, 1200X1200 mm, Contrôlé par Ordinateur (PC)
L'aérodynamique est la partie de la mécanique des fluides qui étudie le mouvement des gaz et les forces ou réactions auxquelles sont soumis les corps avec lesquels ils interagissent. L’aérodynamique n’est pas seulement importante en elle-même mais...
Voir l'Unité
COMPUTER CONTROLLED AERODYNAMIC TUNNEL, 300 X 300 MM - TA300/300C
  • TA300/300C
Available
8.6.- AÉRODYNAMIQUE
TA300/300C
Soufflerie, 300X300 mm, Contrôlé par Ordinateur (PC)

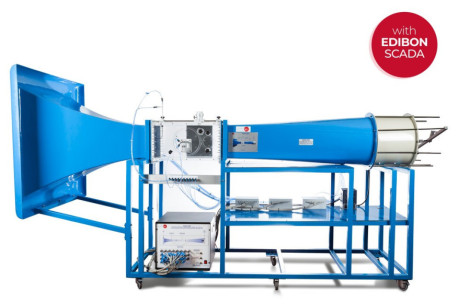

Le Soufflerie, 300 x 300 mm, Contrôlé par Ordinateur (PC) , 300 x 300 mm, "TA300/300C", est une tunnel conçue pour étudier l’aérodynamique subsonique dans un tunnel en boucle ouverte et avec un flux subsonique incompressible. L’air circule grâce à...
Voir l'Unité
COMPUTER CONTROLLED AERODYNAMIC TUNNEL, 1000 X 1000 MM - TA1000/1000C
  • TA1000/1000C
Available
8.6.- AÉRODYNAMIQUE
TA1000/1000C

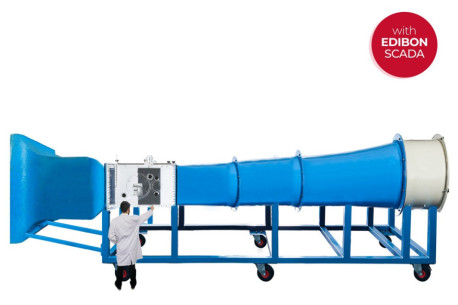

Soufflerie, 1000X1000 mm, Contrôlé par Ordinateur (PC)
L'aérodynamique est la partie de la mécanique des fluides qui étudie le mouvement des gaz et les forces ou réactions auxquelles sont soumis les corps avec lesquels ils interagissent. L’aérodynamique n’est pas seulement importante en elle-même mais...
Voir l'Unité
COMPUTER CONTROLLED AERODYNAMIC TUNNEL, 610 X 915 MM - TA610/915C
  • TA610/915C
Available
8.6.- AÉRODYNAMIQUE
TA610/915C

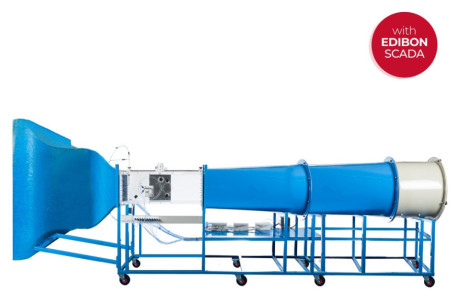

Soufflerie, 610X915 mm, Contrôlé par Ordinateur (PC)
