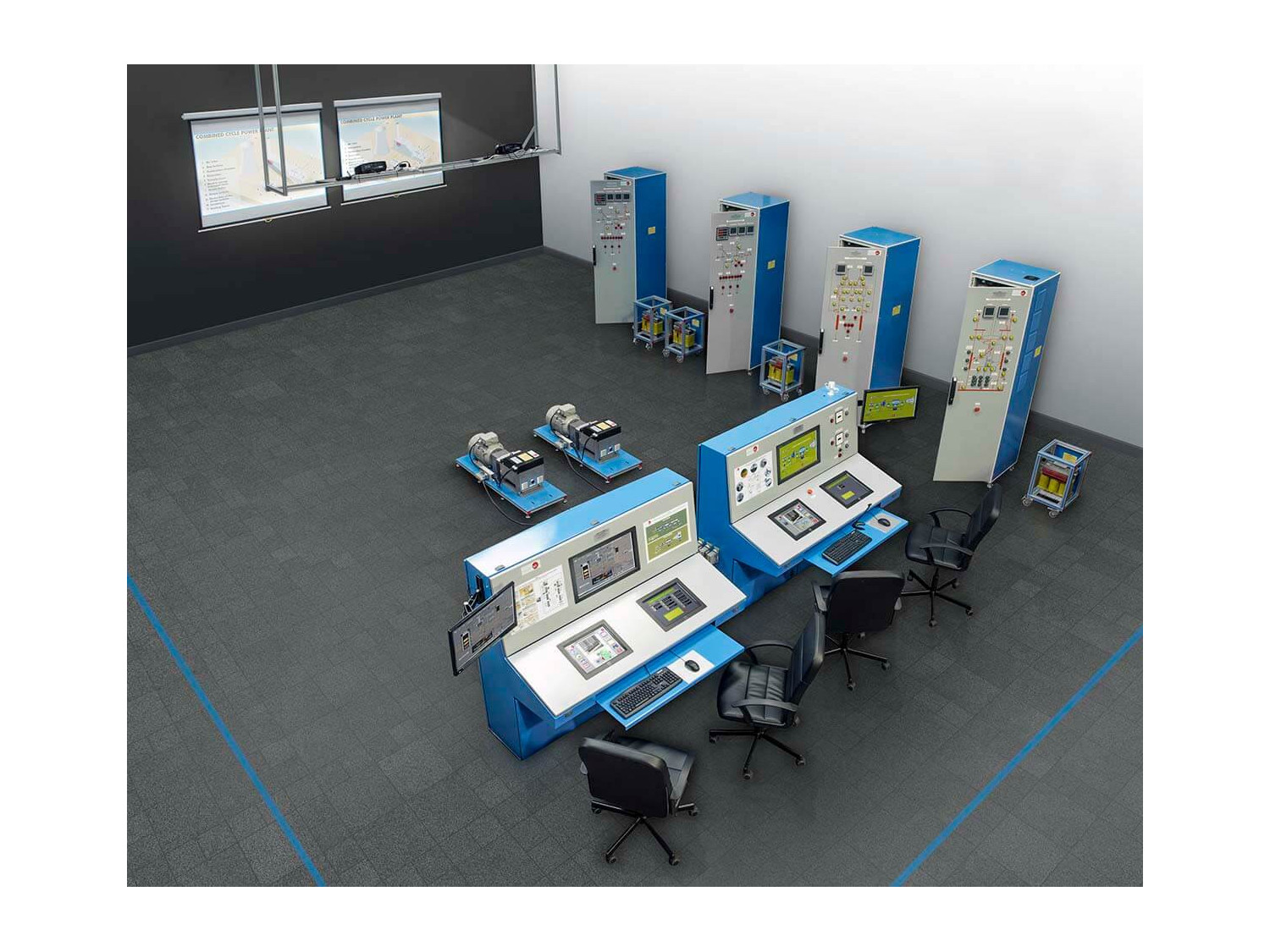

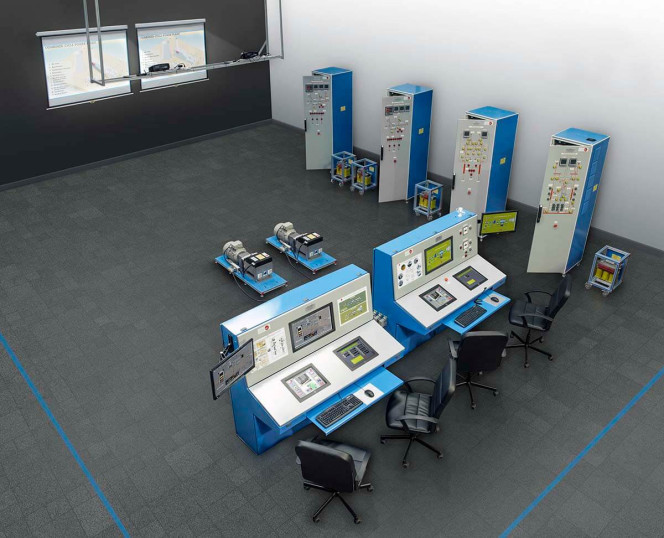

APS12 Systèmes Mécaniques et Électriques Avancés pour les Réseaux Intelligents (Compagnie d'électricité)

Systèmes Mécaniques et Électriques Avancés pour les Réseaux Intelligents (Compagnie d'électricité), "APS12", conçus par EDIBON, sont reconnus comme l'un des systèmes les plus avancés et complets sur le marché. Contrairement à d'autres simulateurs, les Systèmes Mécaniques et Électriques Avancés pour les Réseaux Intelligents (Compagnie d'électricité), "APS12", sont des systèmes réels qui permettent de visualiser et d'analyser tout phénomène électrique présent dans les réseaux électriques réels, y compris les court-circuits, surintensités, surtensions, surfréquences, puissance inverse, générateur hors de contrôle et les pannes de courant.

Composants du Système de Puissance:

Système de Génération: La production d'énergie est fondamentale car elle marque le début de tous les systèmes énergétiques. À partir de ce point, les lignes de transmission s'étendent jusqu'aux réseaux de distribution, fournissant de l'électricité aux consommateurs finaux.

L'efficacité et la sécurité de ce processus dépendent d'un large éventail de variables de contrôle. Ce qui distingue vraiment les Systèmes Mécaniques et Électriques Avancés pour les Réseaux Intelligents (Compagnie d'électricité), "APS12", des autres, c'est sa capacité à surveiller plus de 217 variables critiques présentes dans les centrales électriques réelles pour garantir l'efficacité et la sécurité dans l'exploitation du groupe turbine-générateur. Ces variables vont du contrôle manuel de démarrage/arrêt de la turbine à la synchronisation automatique des générateurs. De plus, il intègre divers relais de protection qui permettent de tester une grande variété de défauts électriques.

Le système de génération de l'APS12 permet une approche complète et détaillée pour la recherche et la reproduction de différents scénarios réels. Voici les principaux aspects de l'étude et de l'analyse :

• Étude et analyse des variables de contrôle générales du groupe turbine-générateur, fournissant une compréhension approfondie et détaillée de son comportement dans diverses conditions de fonctionnement.
• Contrôle à distance via le logiciel avancé EDIBON-SCADA du groupe turbine-générateur:

• Contrôle à distance en mode manuel du groupe turbine-générateur:
  • Contrôle de la fréquence de la turbine et de la tension du générateur en mode îlot.
  • Contrôle de la puissance active et réactive du générateur en mode réseau parallèle-répartition de la charge.
• Contrôle à distance automatique du groupe turbine-générateur:
  • Opérations, tests et essais en mode îlot.
  • Opérations, tests et essais en mode réseau parallèle-répartition de la charge.

• Étude des variables de contrôle pour différents systèmes de protection: Étude des relais de protection du groupe turbine-générateur dans diverses conditions de surintensité, directionnelle, surtension, etc.

Système de Transmission/Distribution: Les Systèmes Mécaniques et Électriques Avancés pour les Réseaux Intelligents (Compagnie d'électricité), "APS12", permettent la surveillance de plus de 111 variables clés pour garantir la qualité et la sécurité dans la transmission et la distribution d'énergie. Ce système fournit à l'opérateur des informations critiques sur des facteurs tels que la longueur des lignes électriques, les pertes d'énergie, l'impact de la puissance réactive sur les réseaux, les surtensions et les effets des harmoniques sur le réseau. Grâce à la technologie SCADA intégrée, il est possible d'optimiser l'interaction avec le système et d'améliorer l'efficacité globale du réseau électrique.

Principales variables de contrôle:

• Ouverture/Fermeture des Sectionneurs et Disjoncteurs: Contrôle précis des opérations des sectionneurs et disjoncteurs sur plusieurs lignes de transmission, garantissant une distribution sûre et fiable.
• Effets Capacitifs et Inductifs sur les Lignes: Configuration et contrôle des effets capacitifs et inductifs sur les lignes de transmission, essentiels pour maintenir la stabilité et la qualité de l'énergie.
• Protection de Distance: Variables configurant la protection de distance, y compris les transformateurs, les impédances et les éléments de surintensité dans diverses zones et niveaux.
• Surintensité et Séquence Négative: Contrôle détaillé de la surintensité et de la séquence négative, y compris les ajustements pour le temps défini et inverse pour une protection optimale du réseau.

Les Systèmes Mécaniques et Électriques Avancés pour les Réseaux Intelligents (Compagnie d'électricité), "APS12", intègrent des relais de protection avancés de distance, de surintensité et directionnels, qui peuvent être contrôlés et programmés par le biais de multiples variables.

Système de Charge: Les Systèmes Mécaniques et Électriques Avancés pour les Réseaux Intelligents (Compagnie d'électricité), "APS12", surveillent 158 variables critiques, permettant une interaction complète avec le système de charge et assurant son fonctionnement optimal. Certaines de ces variables interviennent dans des processus tels que la compensation de la puissance réactive et la gestion des relais de protection des alimentations, ainsi que le contrôle et la régulation du changeur de prises sous charge intégré au transformateur de distribution.
