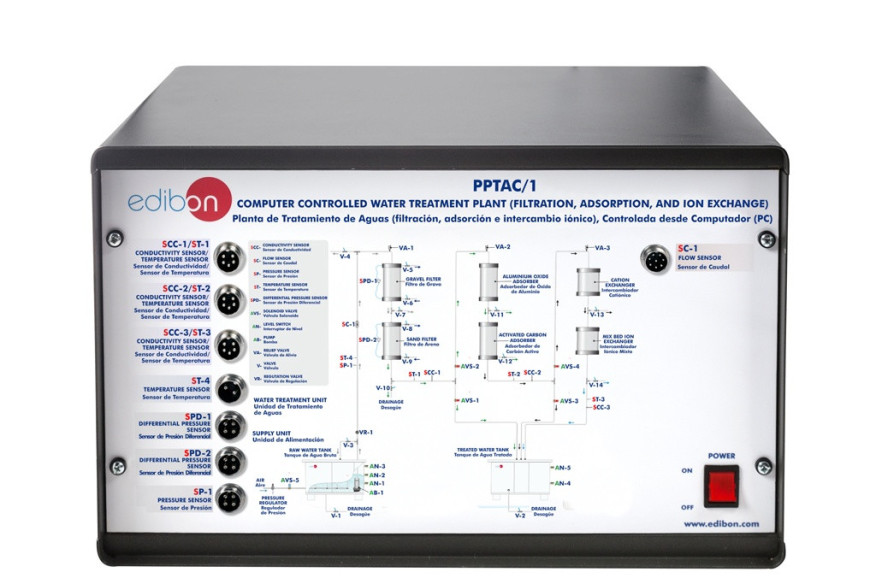

L'Station 1 de Traitement des Eaux, Contrôlée par Ordinateur (PC), "PPTAC/1", conçue par EDIBON, permet d'étudier le principe général des opérations critiques dans le traitement de l'eau. Ces opérations sont : la filtration en profondeur, l'adsorption et l'échange d'ions.
L'objectif général des exercices est d'obtenir la meilleure qualité d'eau traitée possible. L'unité peut être utilisée pour effectuer trois variantes des processus spécifiés :
- Filtration.
- Filtration et adsorption.
- Filtration, adsorption et échange d'ions.

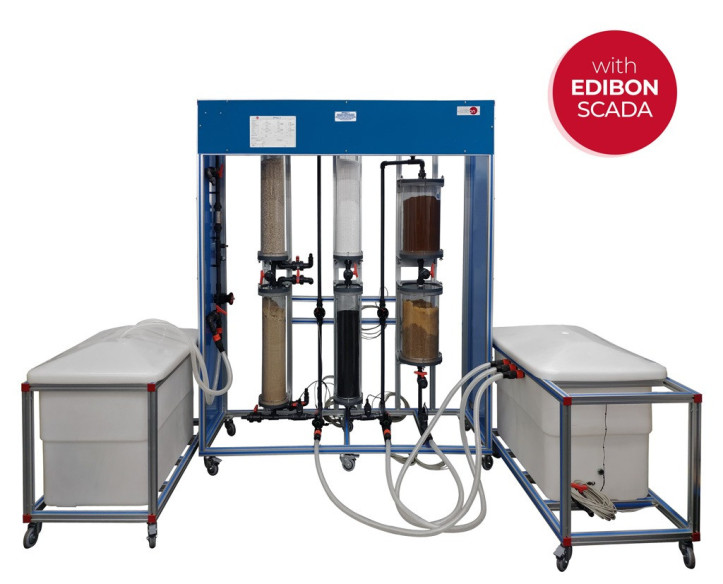

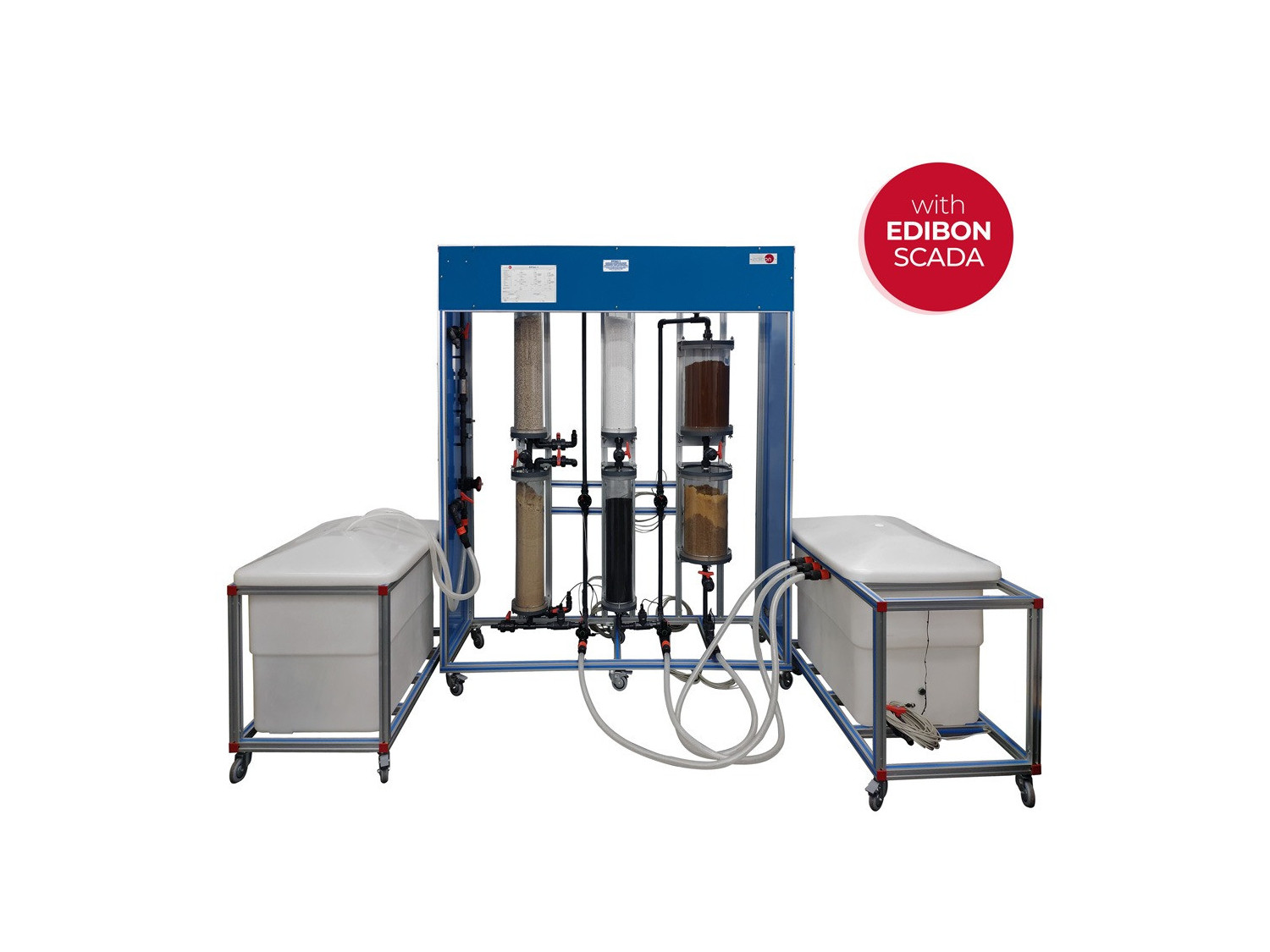

L'unité est montée sur une structure métallique au sol et se compose de deux modules reliés par un jeu de flexibles.
Un module est composé d'une unité d'alimentation et d'une unité de traitement de l'eau. La section d'eau brute comprend un réservoir, une pompe commandée par ordinateur (PC) pour propulser l'eau du réservoir vers le filtre à gravier et une ligne pour introduire de l'air en option. Cette aération assure le brassage de l'eau brute et permet de précipiter les substances dissoutes. La section eau traitée comprend un réservoir pour recueillir l'eau de sortie de chaque opération de la station d'épuration (filtration en profondeur, adsorption et échange d'ions). Les deux réservoirs ont des interrupteurs de niveau.
L'autre module comprend l'unité de traitement de l'eau, qui est reliée aux réservoirs de l'unité d'alimentation et se compose de deux filtres, deux adsorbeurs et deux échangeurs d'ions.

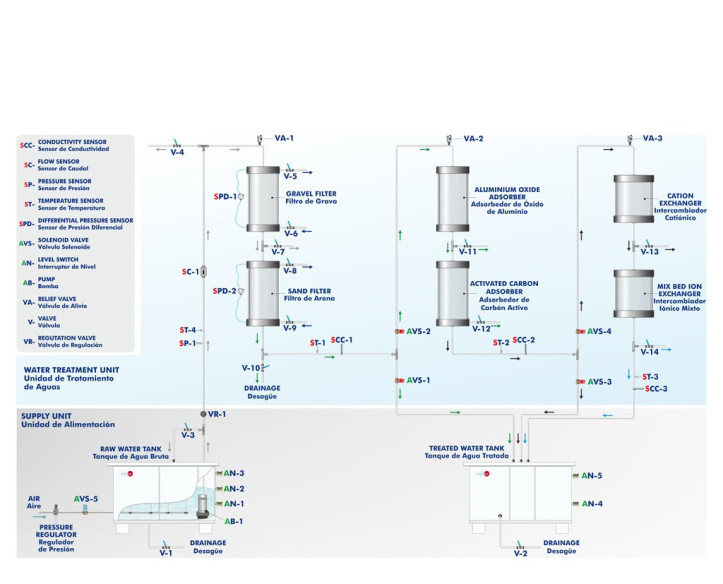

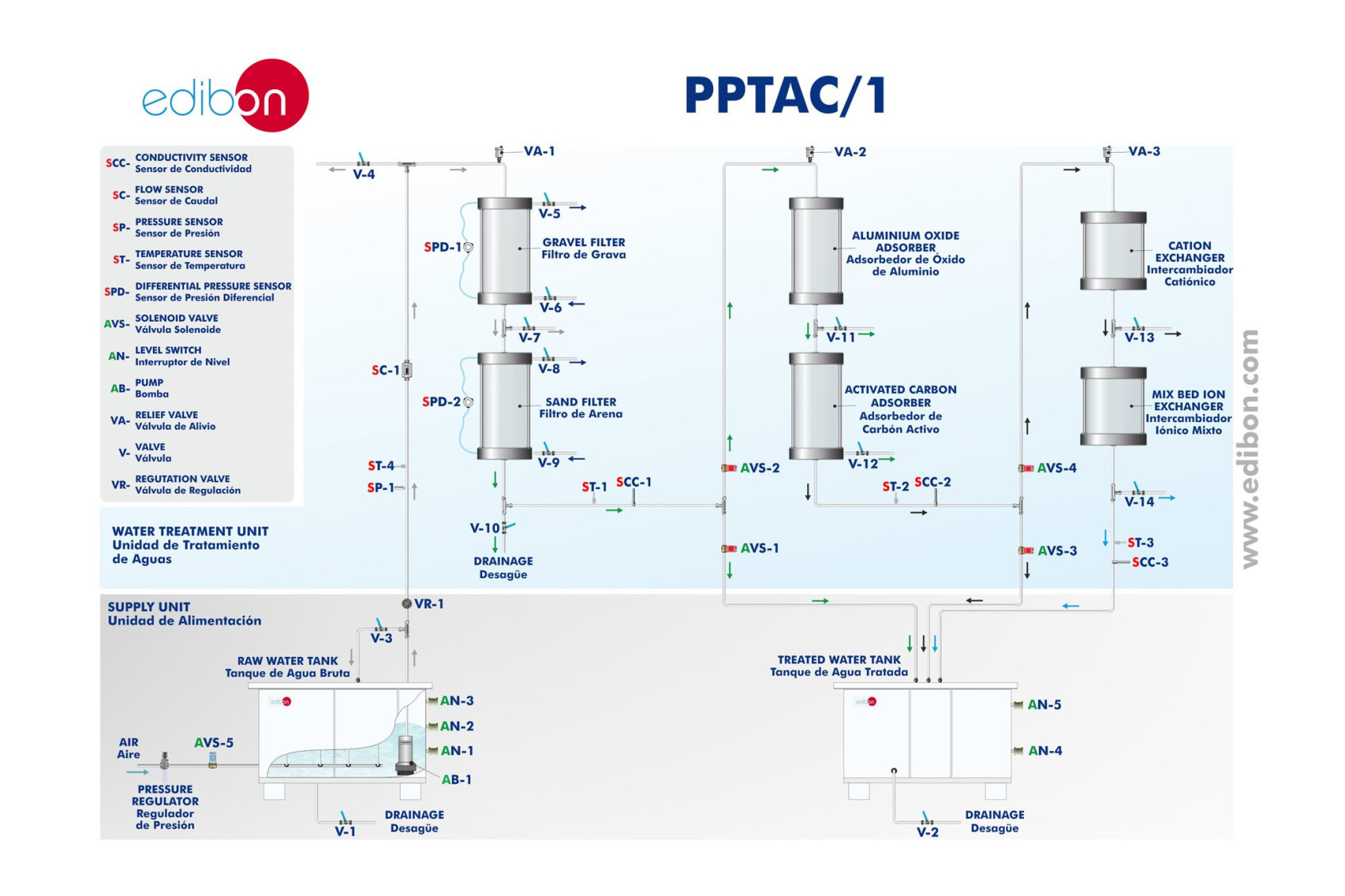

L'eau brute est pompée de la section d'eau brute de l'unité d'alimentation dans un filtre à gravier, puis acheminée dans un filtre à sable. Dans le processus de filtration, les particules non dissoutes (solides en suspension) sont éliminées en faisant passer l'eau à travers le média filtrant (gravier et sable).

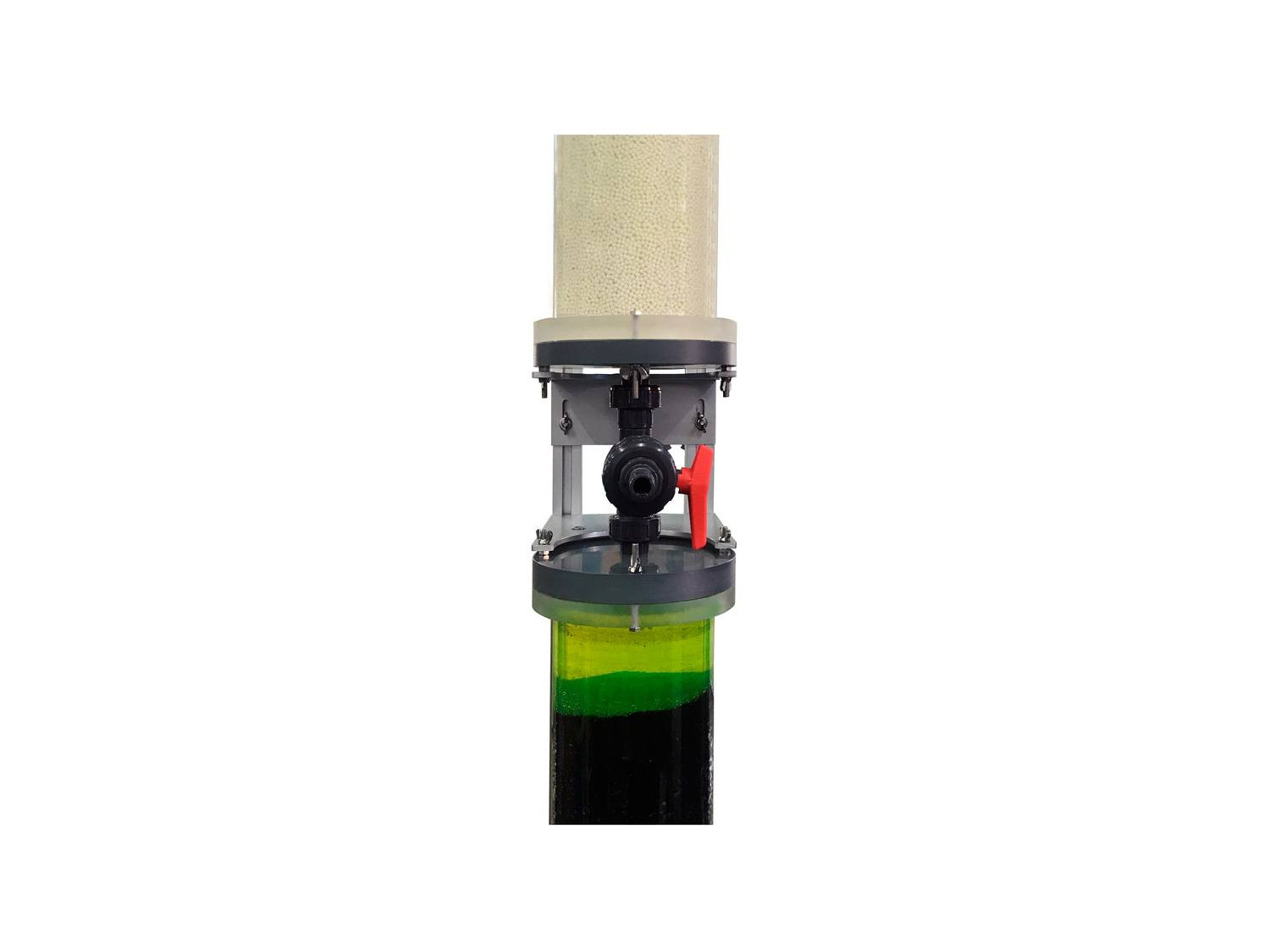

L'eau filtrée peut s'écouler dans la deuxième étape de traitement ou peut s'écouler dans le réservoir d'eau traitée, en fonction de la position des électrovannes du circuit. Dans un deuxième temps, les particules dissoutes (contaminants organiques et inorganiques) de l'eau filtrée sont éliminées par adsorption sur oxyde d'aluminium (premier filtre) et sur charbon actif (deuxième filtre).
L'eau peut s'écouler dans le troisième étage de traitement ou s'écouler dans le réservoir d'eau traitée, selon la position des électrovannes du circuit. Dans la troisième étape, les ions indésirables sont éliminés de l'eau par échange d'ions. Tout d'abord, l'eau est adoucie par échange de cations, puis elle est dessalée dans un échangeur d'ions à lit mixte, formé de cations et d'anions. Enfin, l'eau traitée s'écoule dans le réservoir d'eau traitée.

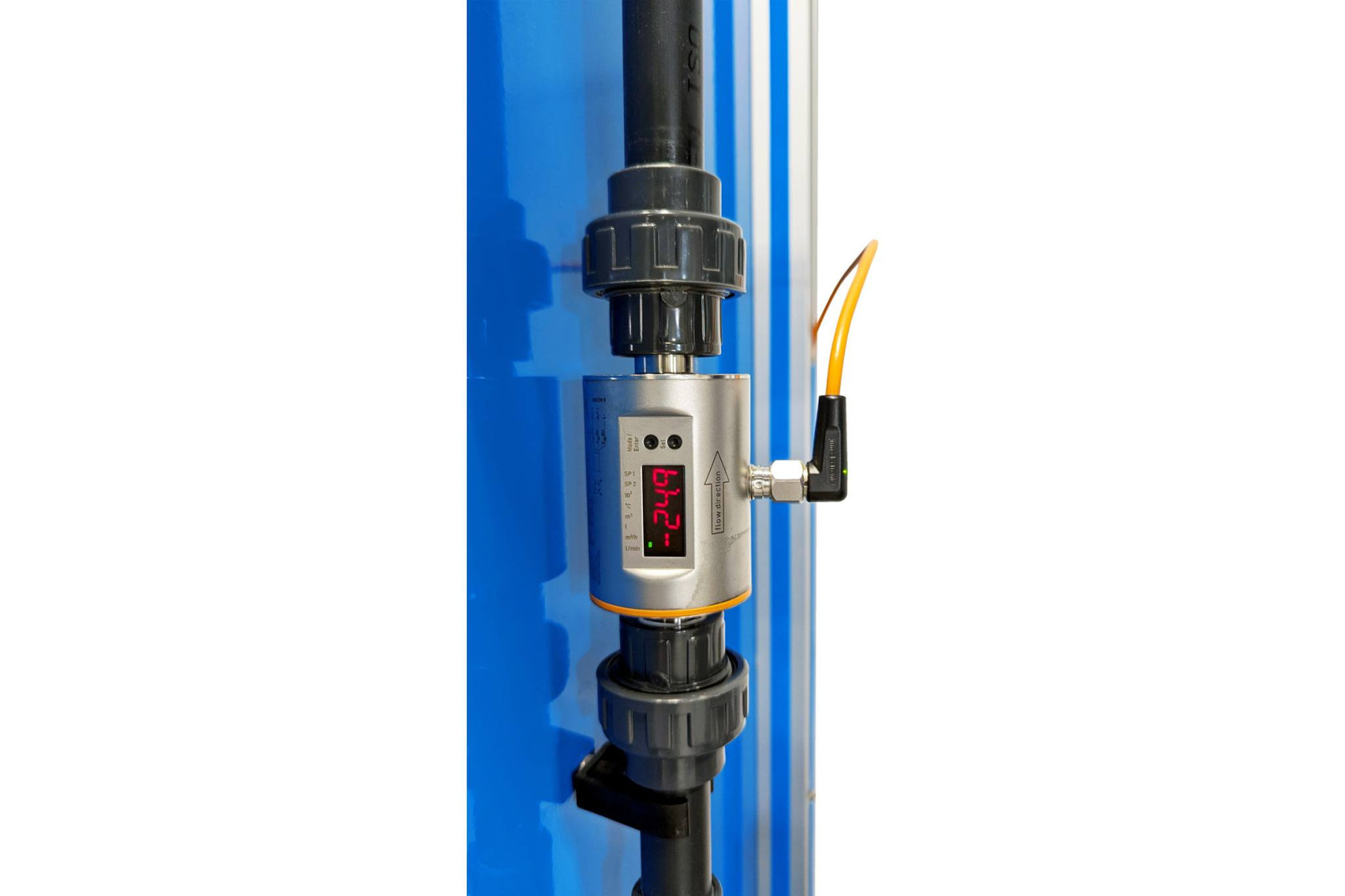

Tous les paramètres pertinents (débit, pression, pression différentielle, température, conductivité) sont enregistrés par des capteurs. Des échantillons peuvent être prélevés à tous les points pertinents de l'unité.

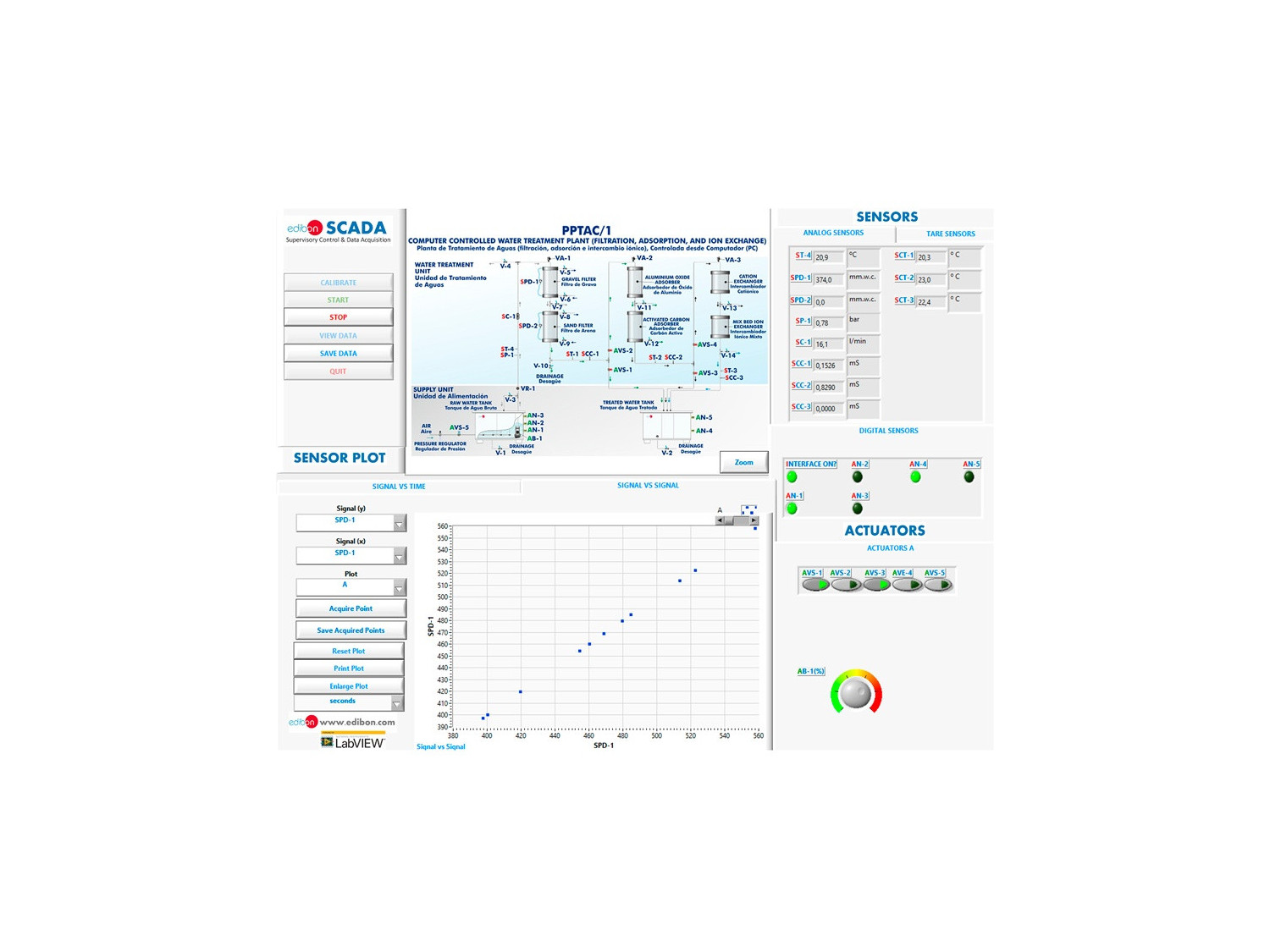

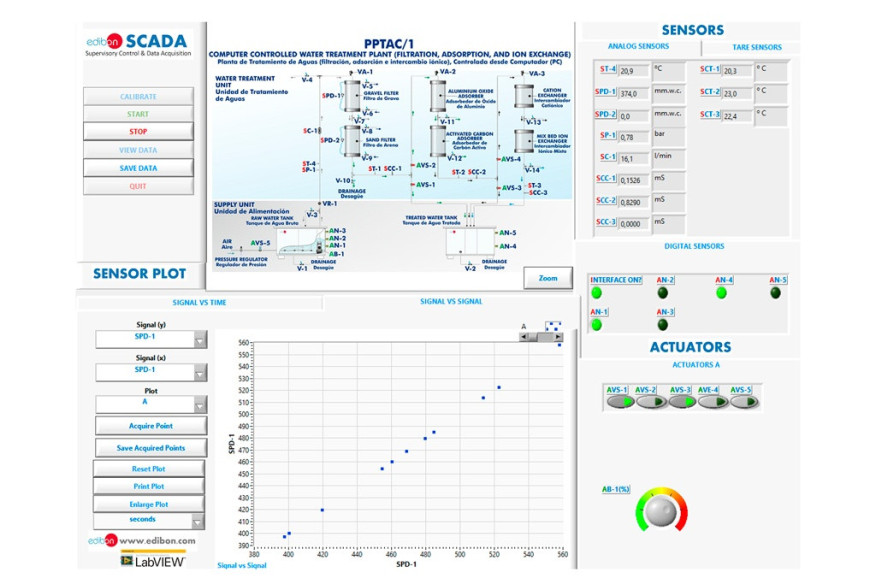

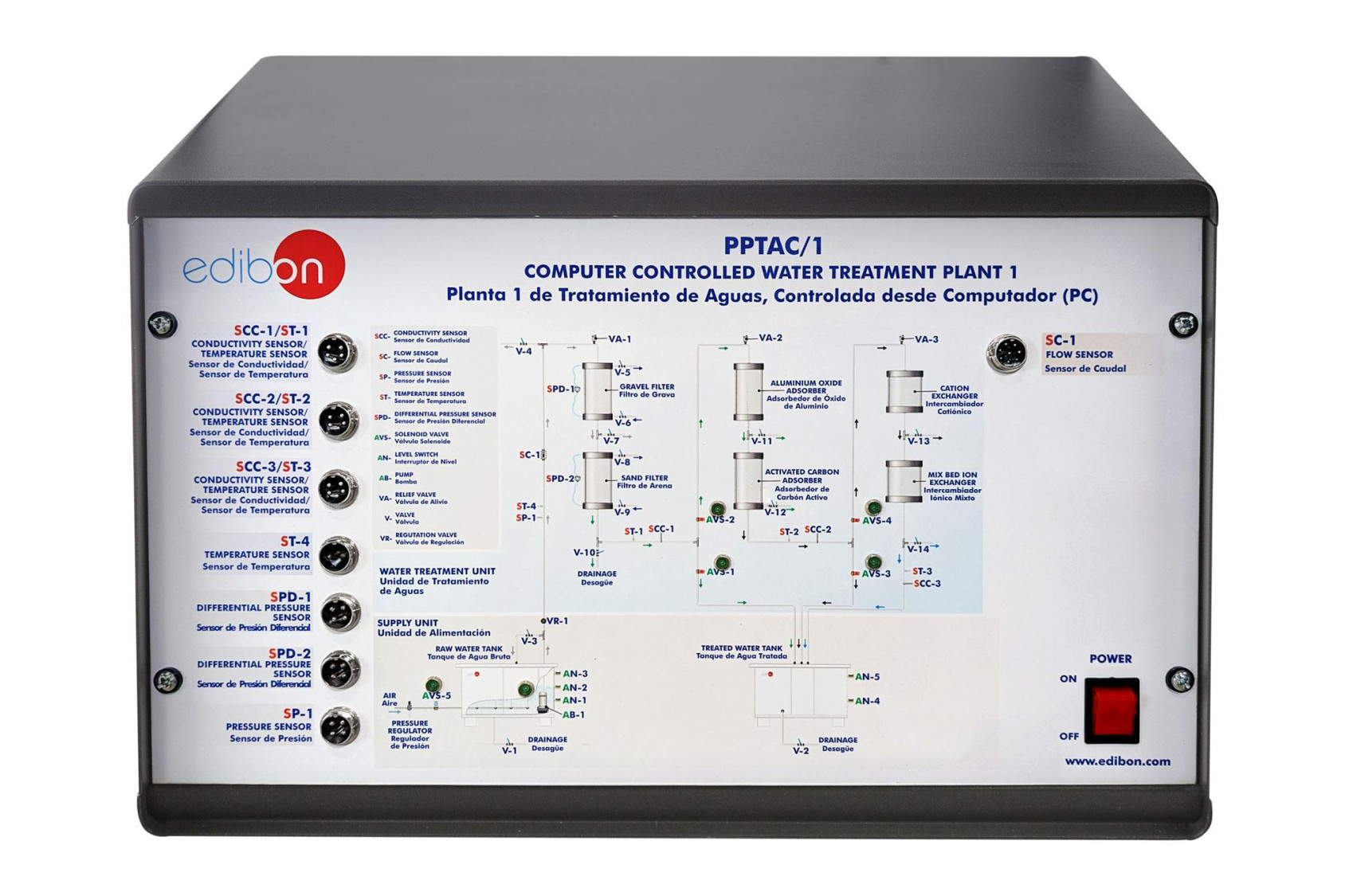

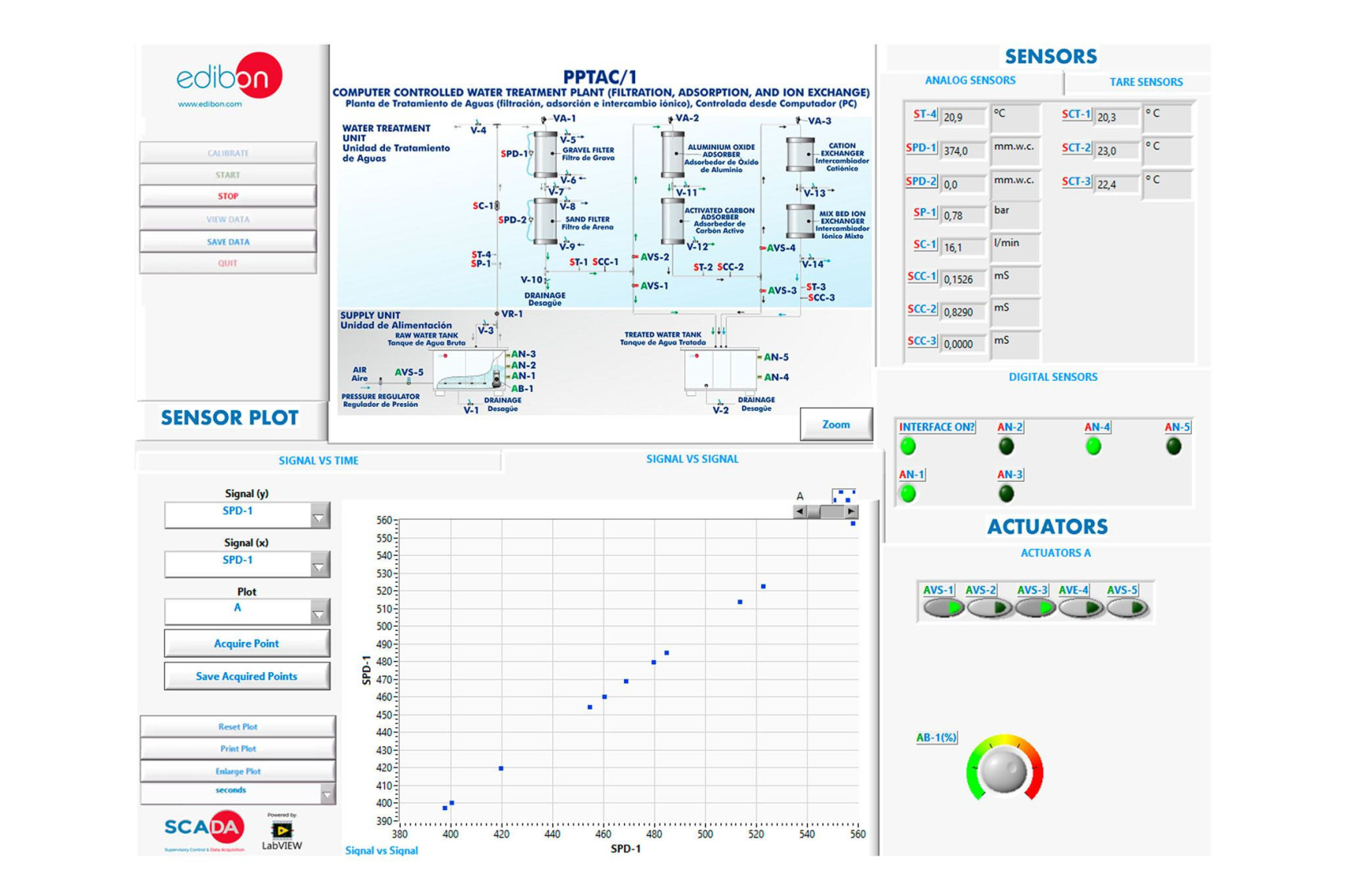

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.
