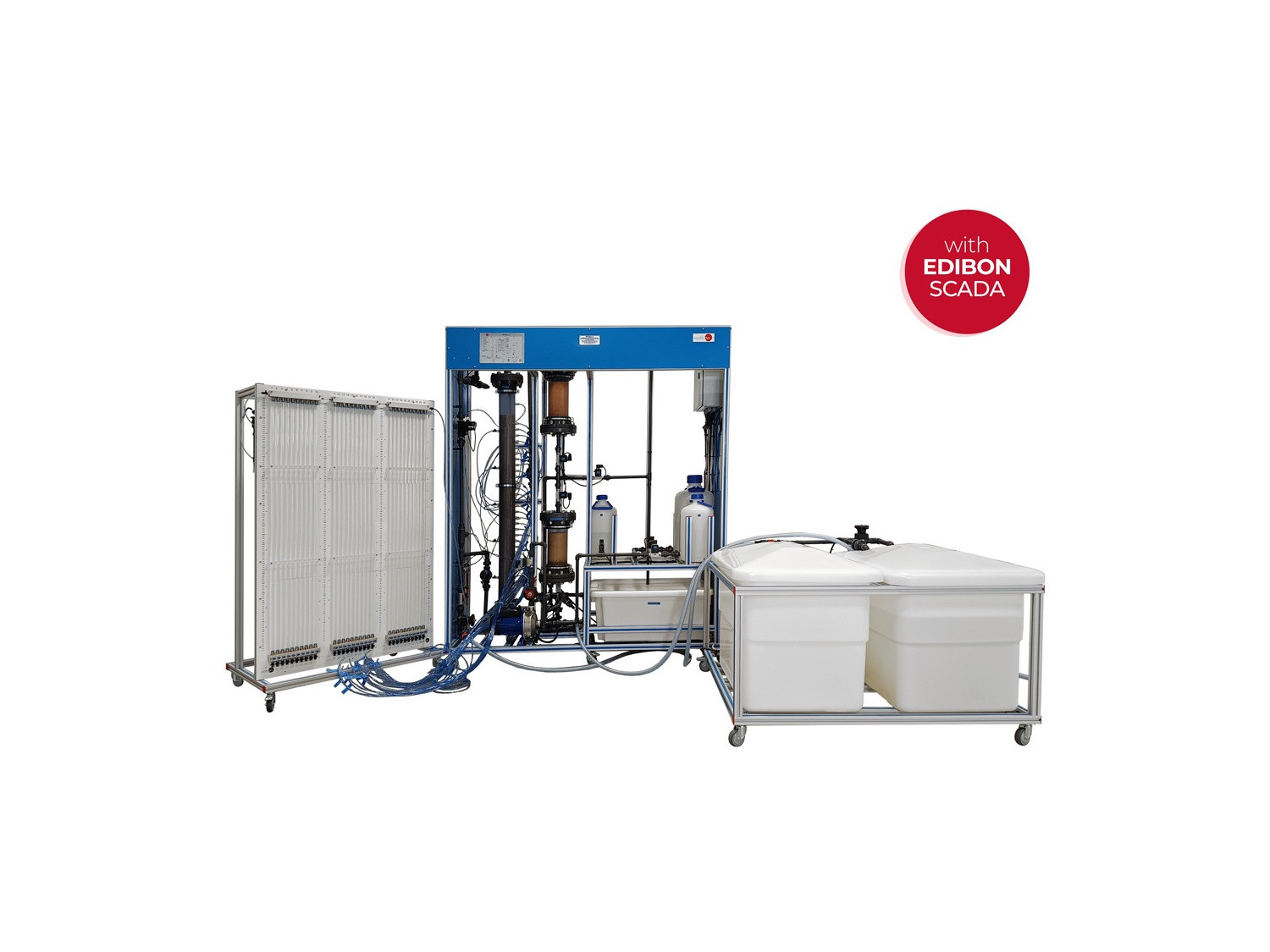

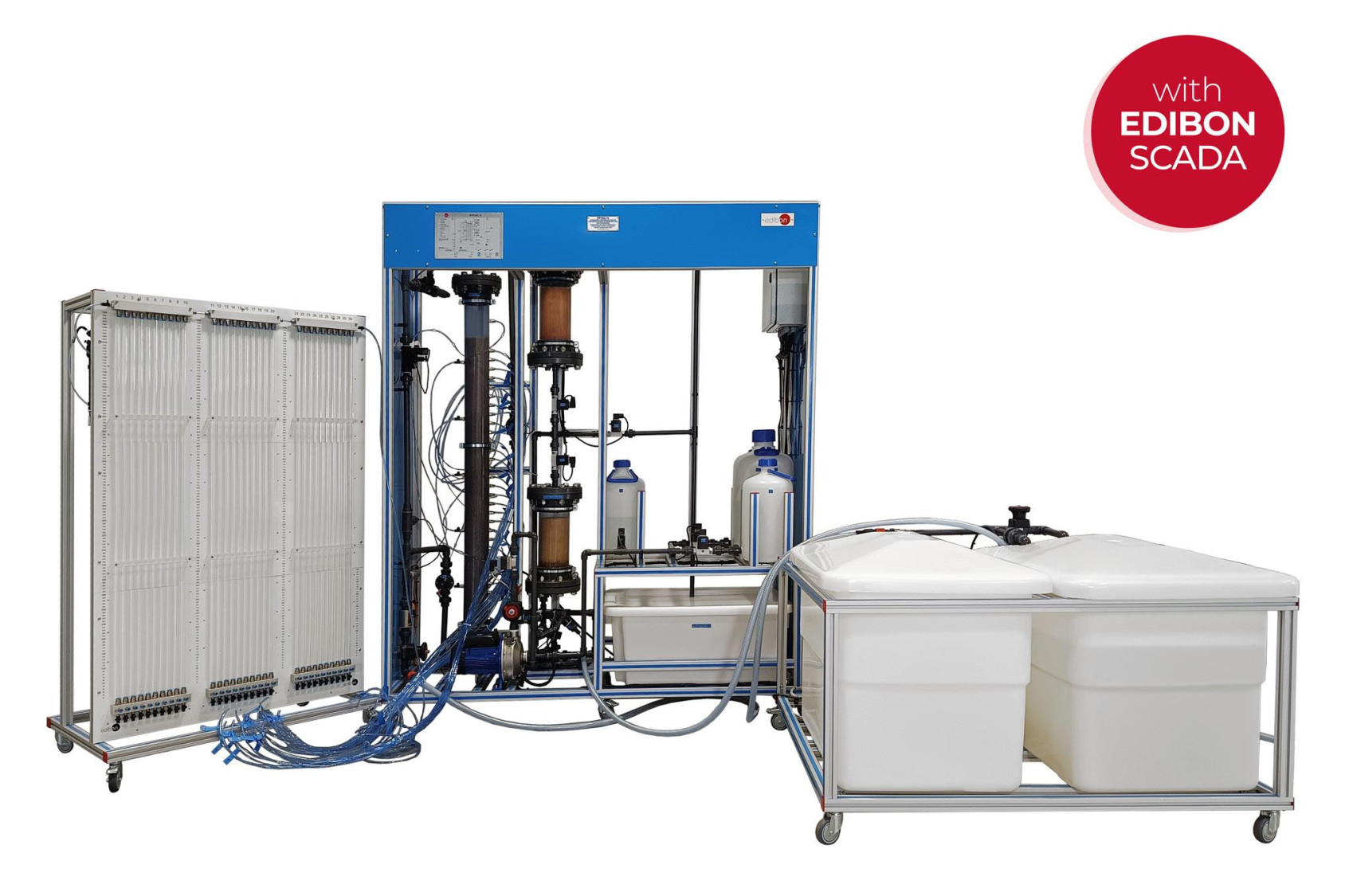

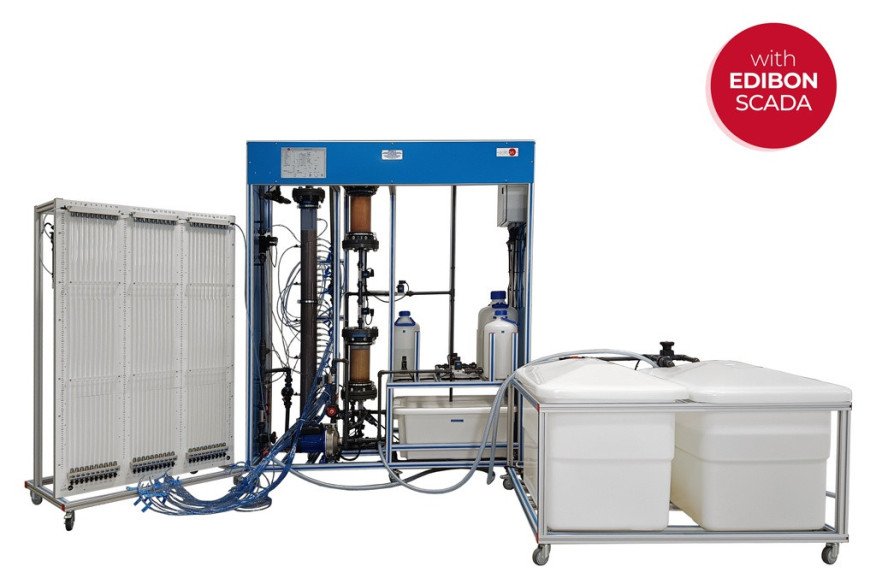

La Station 2 de Traitement des Eaux, Contrôlée par Ordinateur (PC), "PPTAC/2", permet d'étudier le principe général des opérations de base dans le traitement de l'eau.
Ces opérations sont : la filtration en profondeur et l'échange d'ions.
L'objectif général des exercices est d'obtenir la meilleure qualité d'eau traitée possible. L'unité peut être utilisée pour effectuer deux variantes des processus spécifiés :
- Filtration.
- Filtration et échange d'ions.
L'unité est montée sur une structure métallique au sol.
Il se compose de deux sections principales :
- Une section est une unité d'approvisionnement avec deux réservoirs pour stocker l'eau brute et l'eau traitée. La partie eau brute comprend un réservoir et une pompe submersible contrôlée par ordinateur (PC) pour propulser l'eau du réservoir vers le filtre. La partie eau traitée comprend un réservoir pour recueillir l'eau de sortie de chaque opération dans la station d'épuration (filtration en profondeur et échange d'ions) et une pompe pour entraîner l'eau traitée pour laver le filtre.
- L'autre section est l'unité de traitement de l'eau, qui est reliée aux réservoirs de l'unité d'alimentation et se compose d'un filtre et de deux échangeurs.
L'eau brute est pompée de la partie eau brute de l'unité d'alimentation dans un filtre. La vitesse d'écoulement dans le lit filtrant peut être ajustée. Les solides sont capturés et retenus en faisant circuler l'eau à travers le lit filtrant.
L'eau filtrée sort de l'extrémité inférieure du filtre et peut s'écouler dans le deuxième étage de traitement ou s'écouler dans le réservoir d'eau traitée, selon la position des électrovannes du circuit.

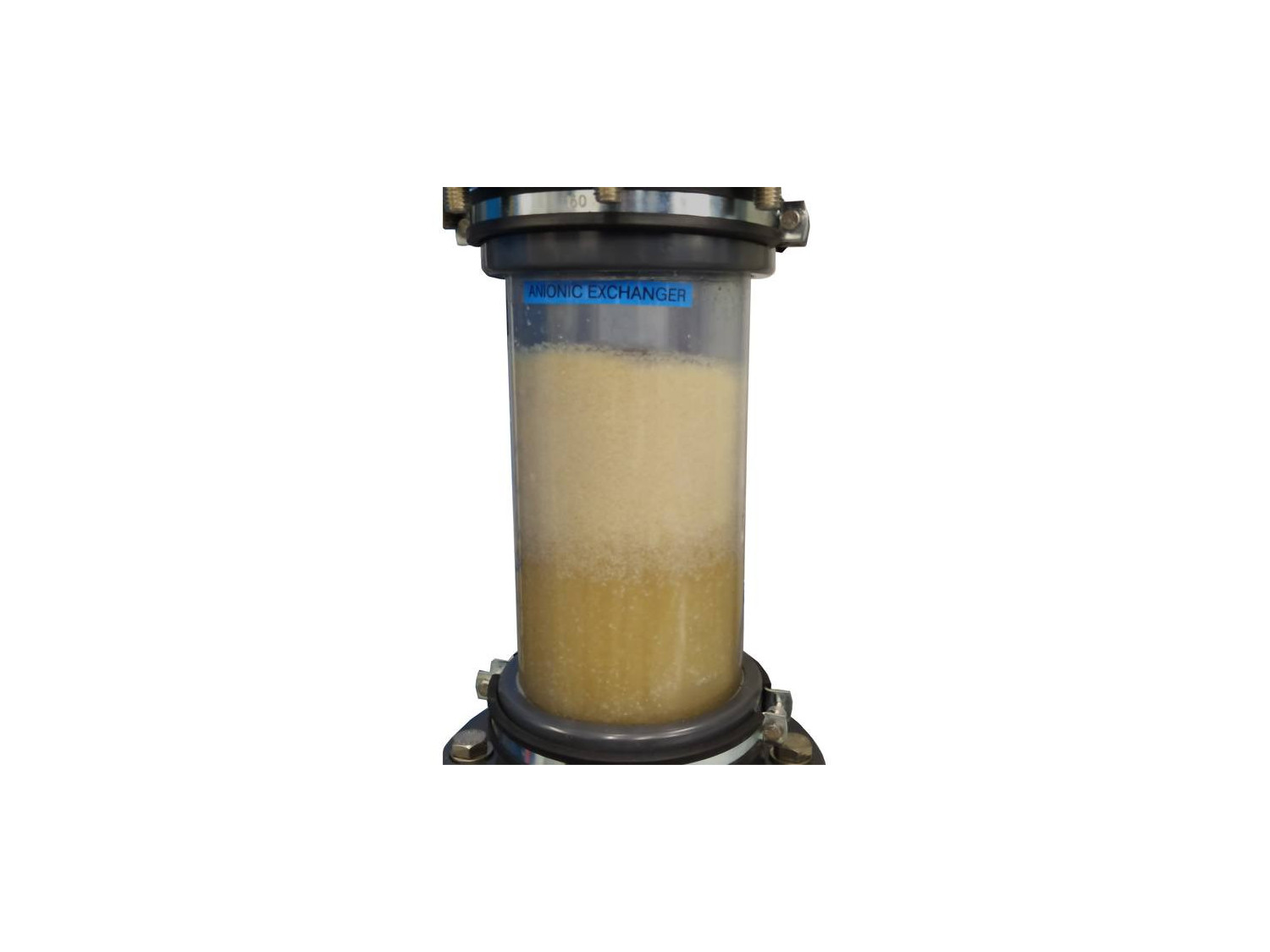

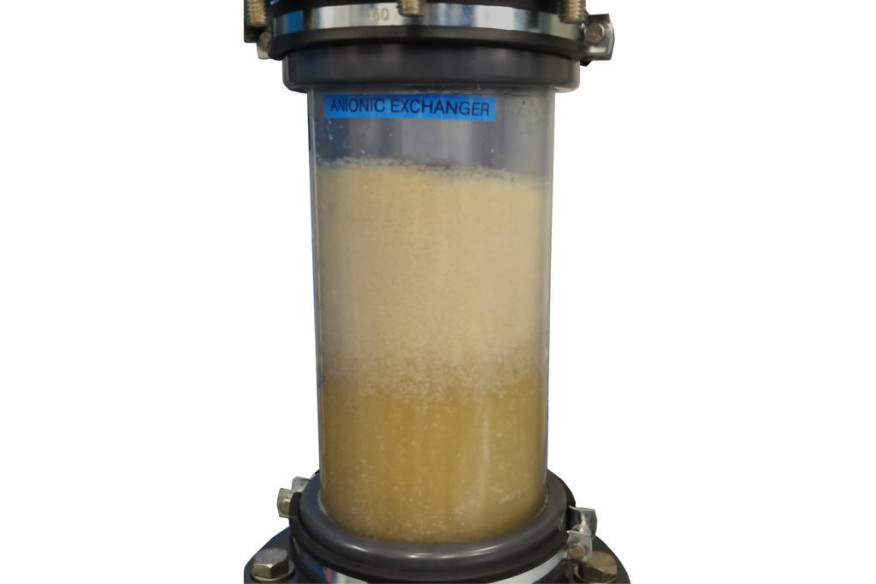

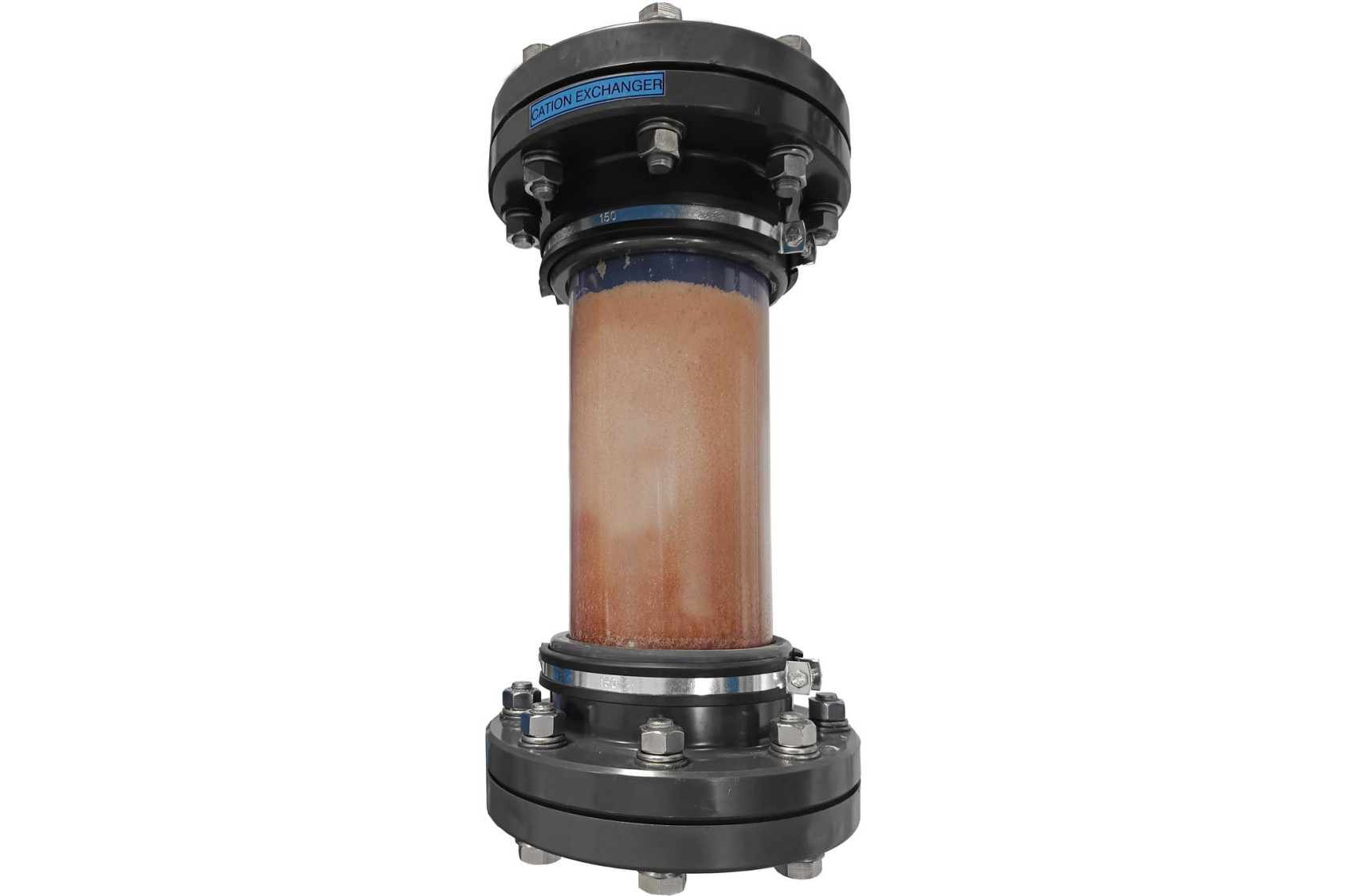

Dans la deuxième étape, les ions indésirables de l'eau sont échangés contre des ions hydrogène et hydroxyde par deux échangeurs d'ions (échangeurs de cations et d'anions). Tout d'abord, l'eau est adoucie par échange de cations, puis elle est dessalée par échange d'anions.
Enfin, l'eau traitée s'écoule dans le réservoir d'eau traitée.

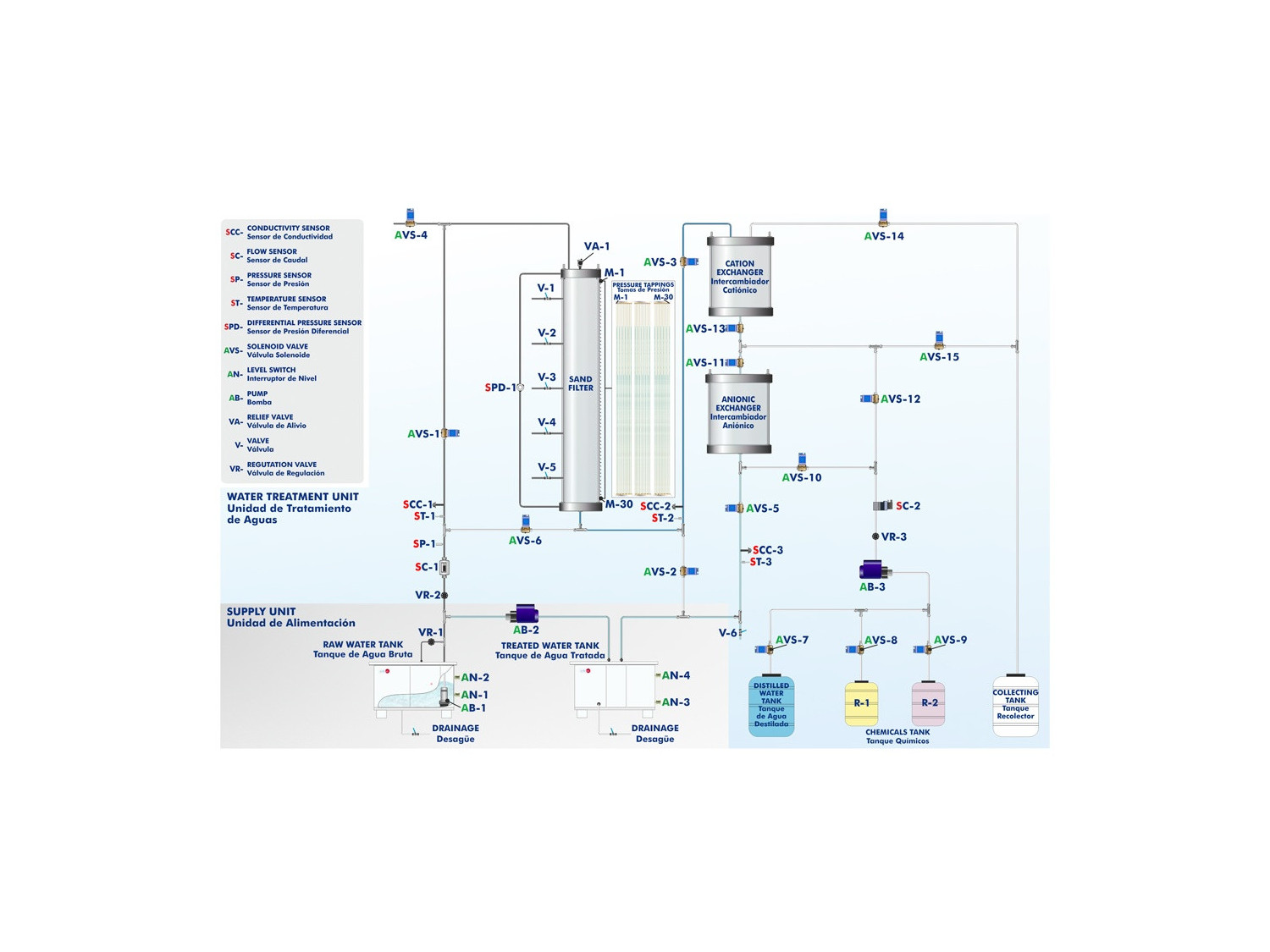

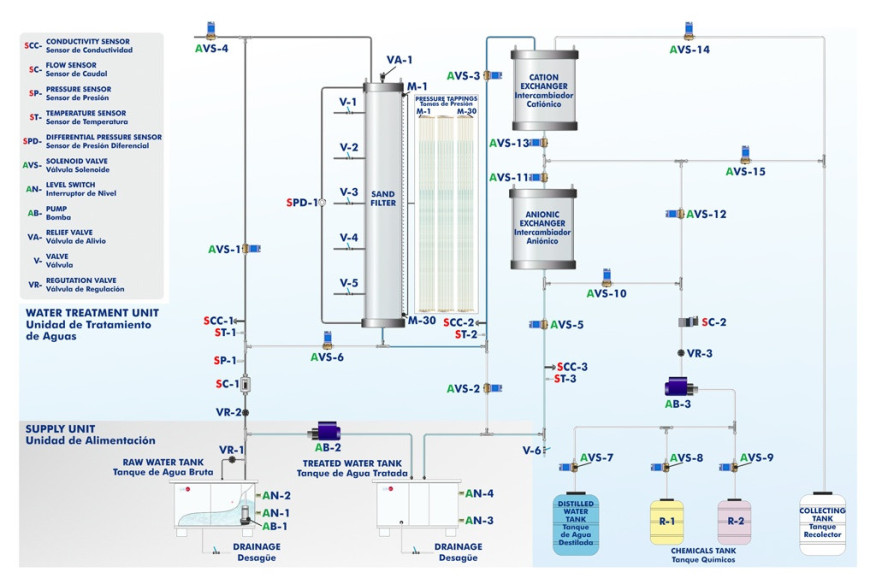

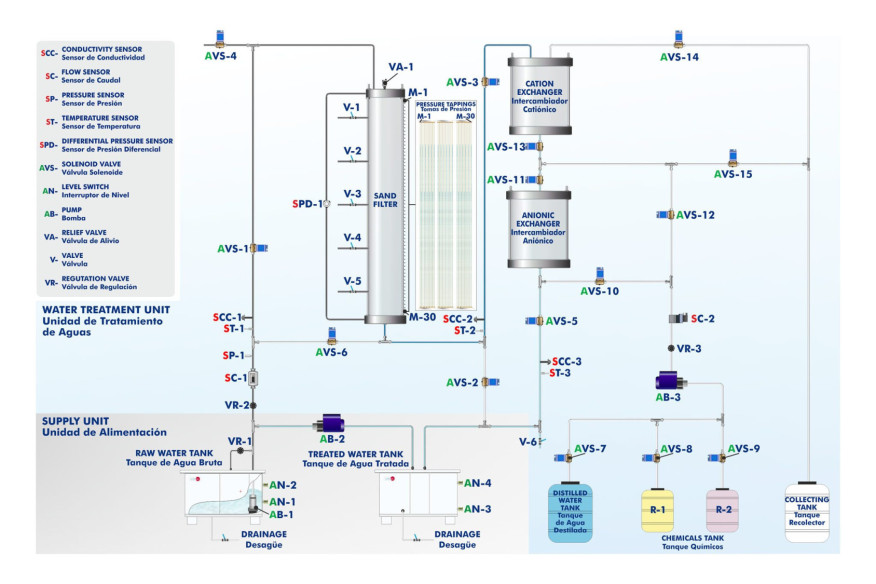

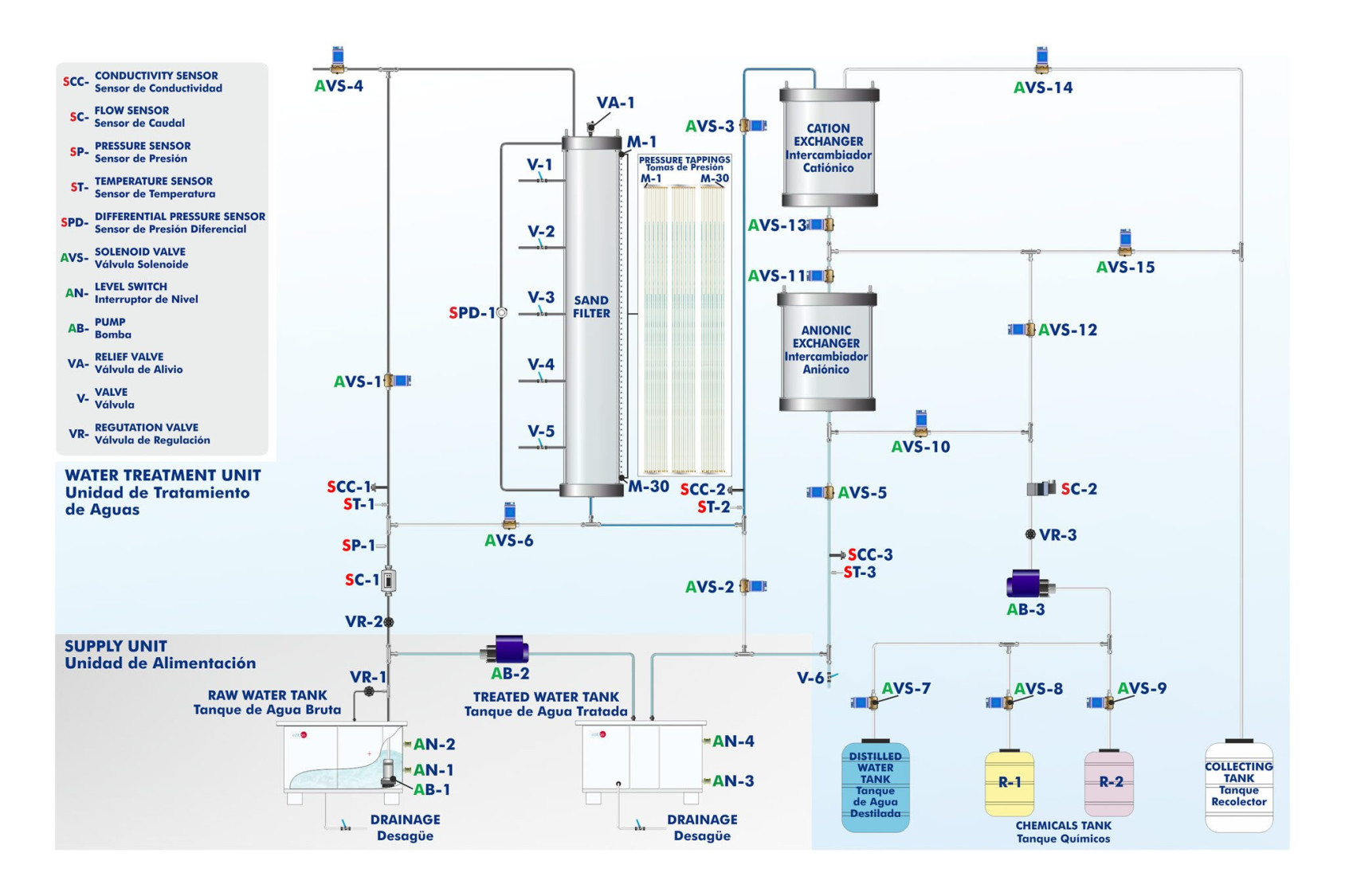

Les solides retenus dans le filtre provoquent une augmentation de la perte de charge. L'unité permet un lavage à contre-courant pour nettoyer le filtre et réduire cette perte de charge. L'unité comprend un circuit acide/caustique pour régénérer les échangeurs d'ions. Le circuit comprend une électrovanne par entrée de réactif et douze électrovannes pour dériver les flux et faire circuler les différentes solutions.
Le filtre permet de mesurer la pression différentielle dans le filtre et comprend plusieurs points de mesure de pression le long du filtre. Les valeurs de la pression (exprimée en colonne d'eau) sont mesurées avec un panneau multi-manomètre à eau. Ces valeurs peuvent être utilisées pour tracer des diagrammes de Micheau.
Tous les paramètres pertinents (débit, pression, pression différentielle, température, conductivité) sont enregistrés par des capteurs.

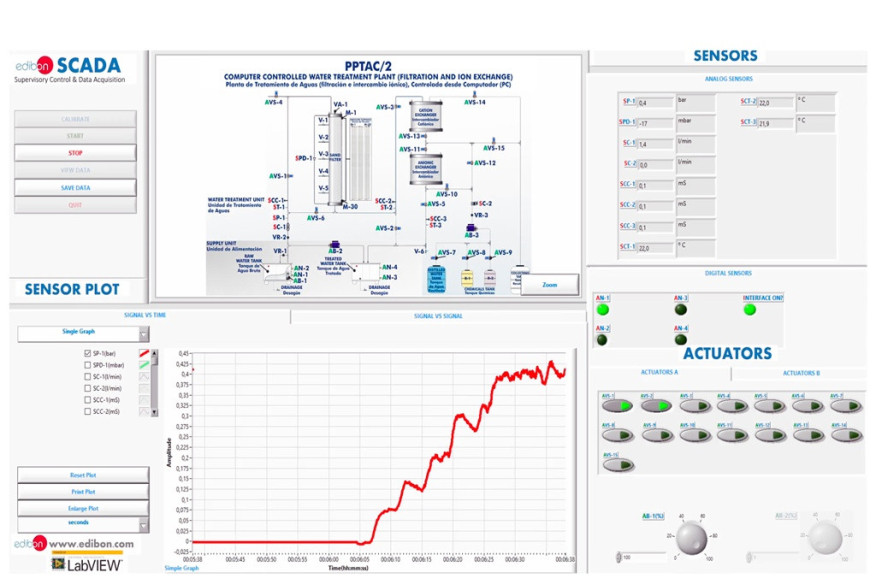

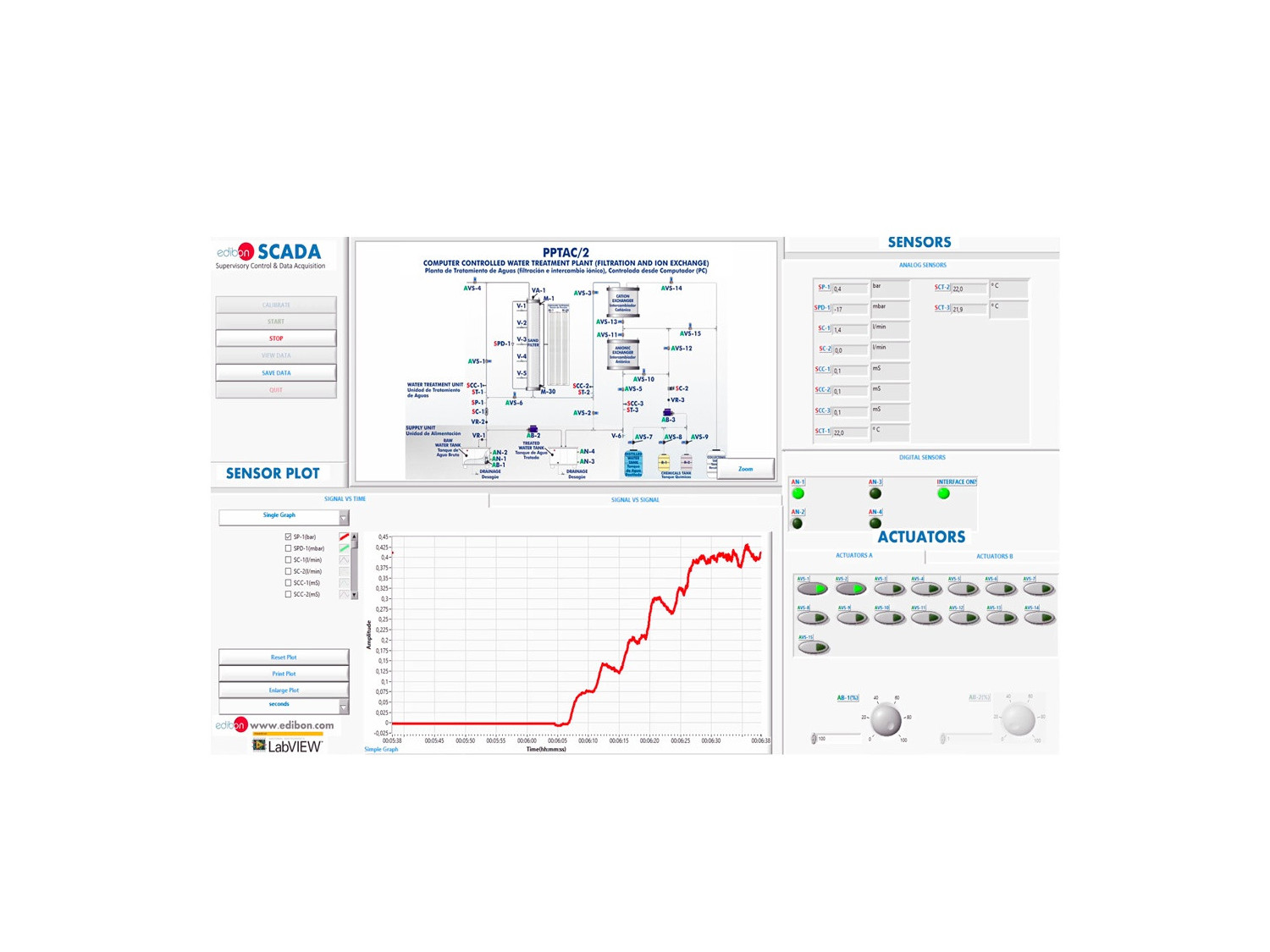

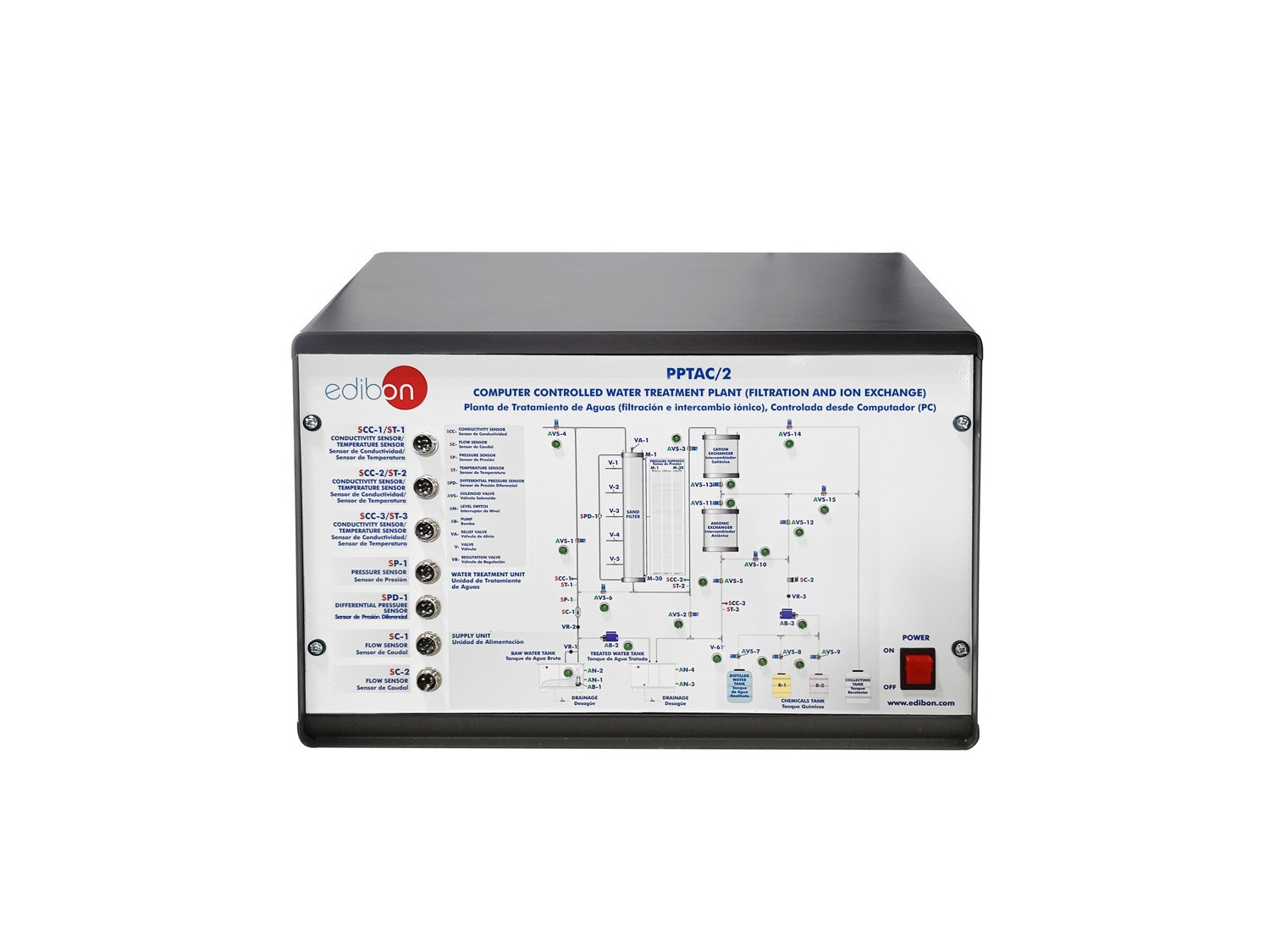

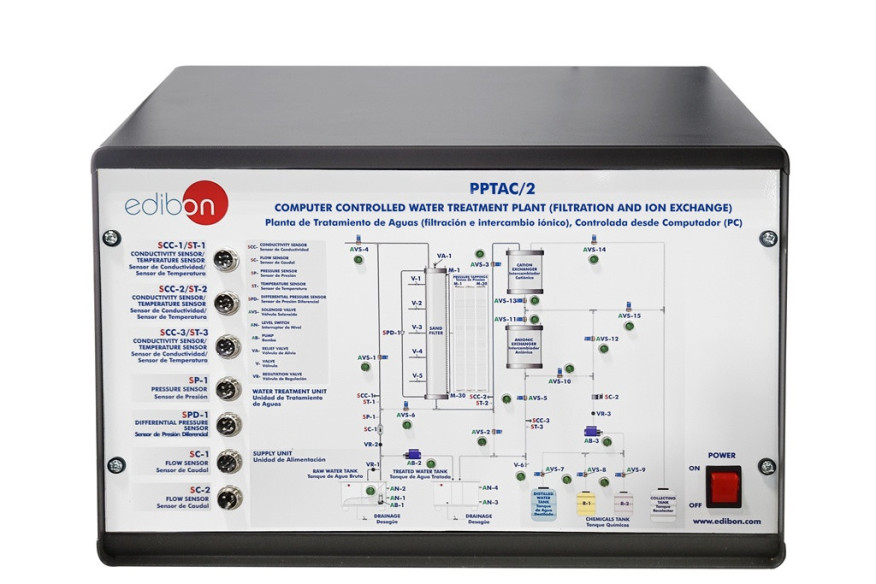

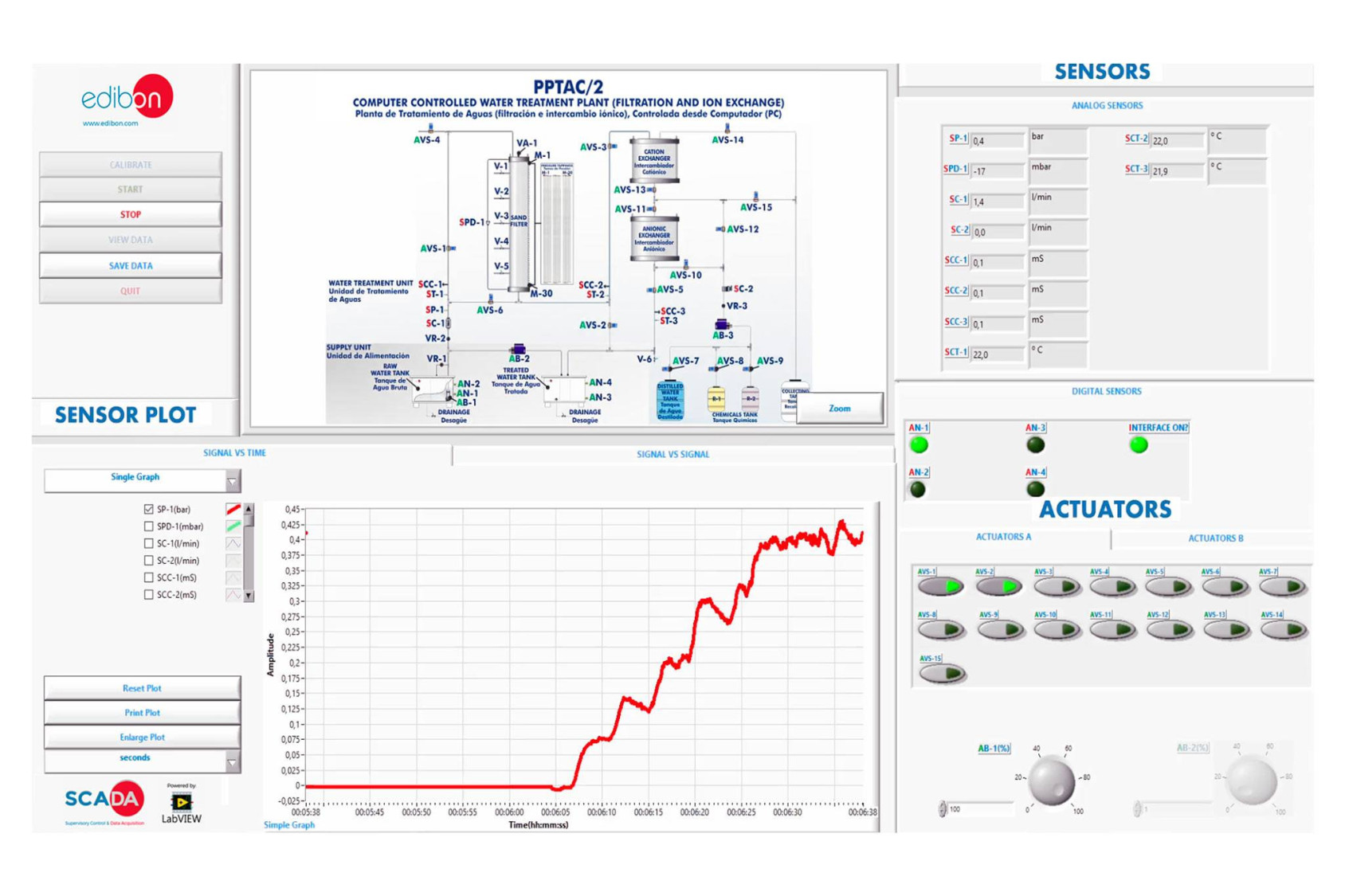

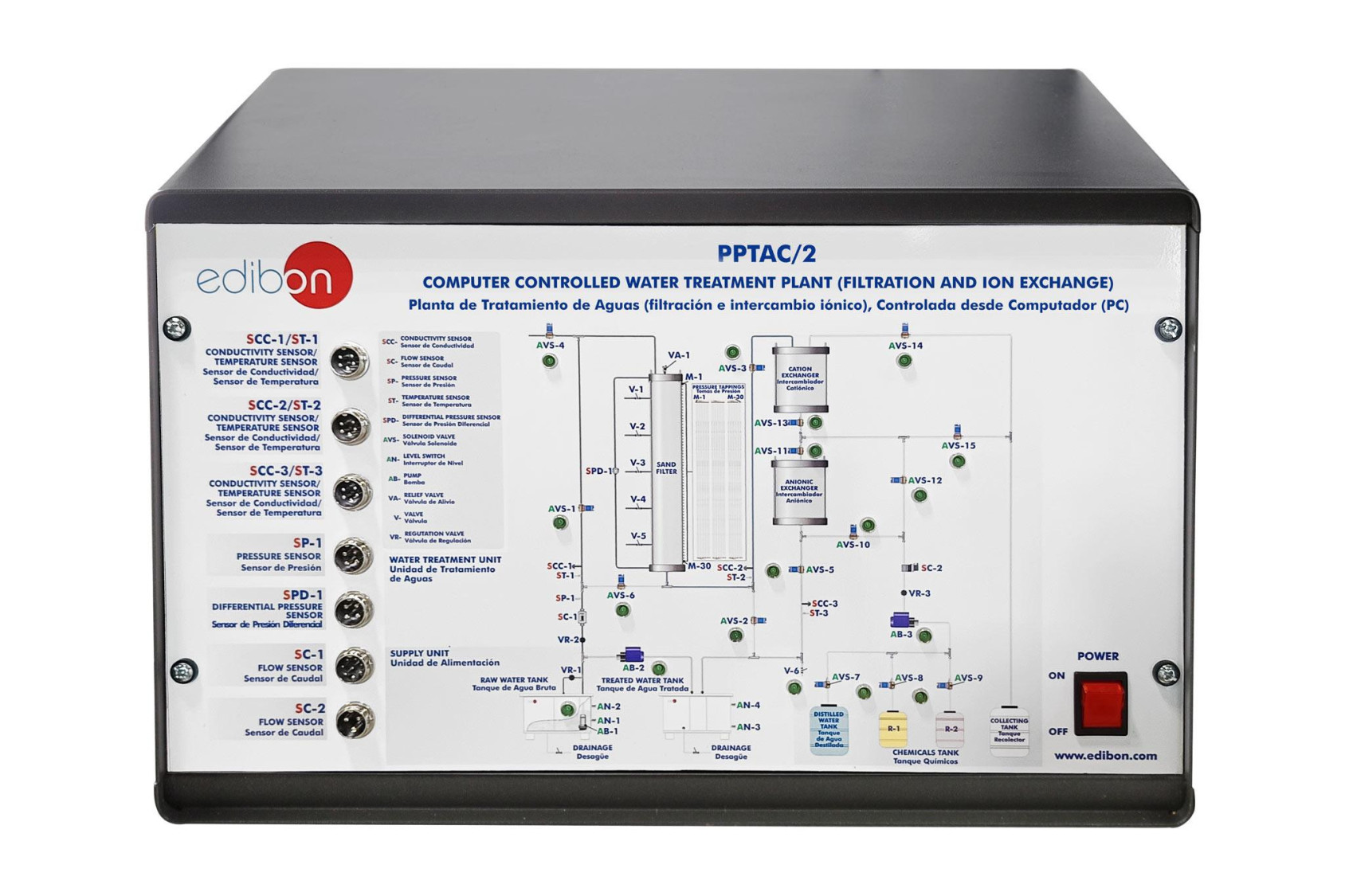

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.
