LFFC Unité à Lit Fixe et Fluidisé, Contrôlée par Ordinateur (PC)

11.1.1.- FLUIDISATION
COMPUTER CONTROLLED FIXED AND FLUIDIZED BED UNIT - LFFC

Unité: LFFC. Unité à Lit Fixe et Fluidisé, Contrôlée par Ordinateur (PC)

COMPUTER CONTROLLED FIXED AND FLUIDIZED BED UNIT - LFFC

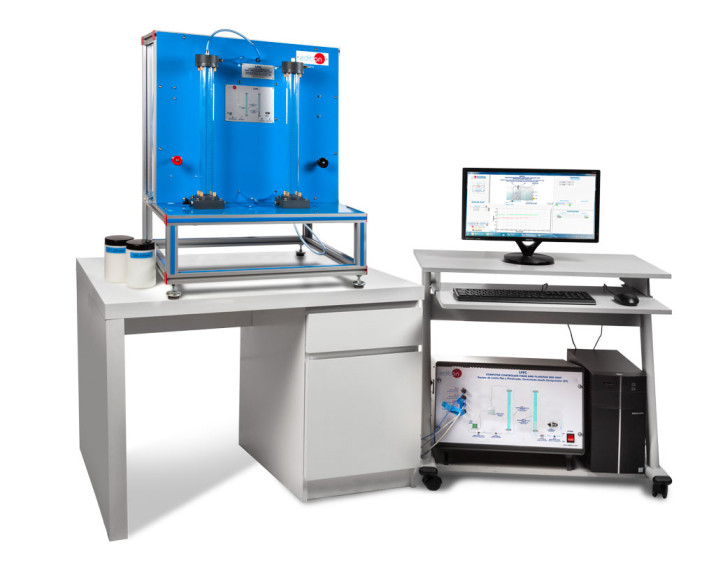

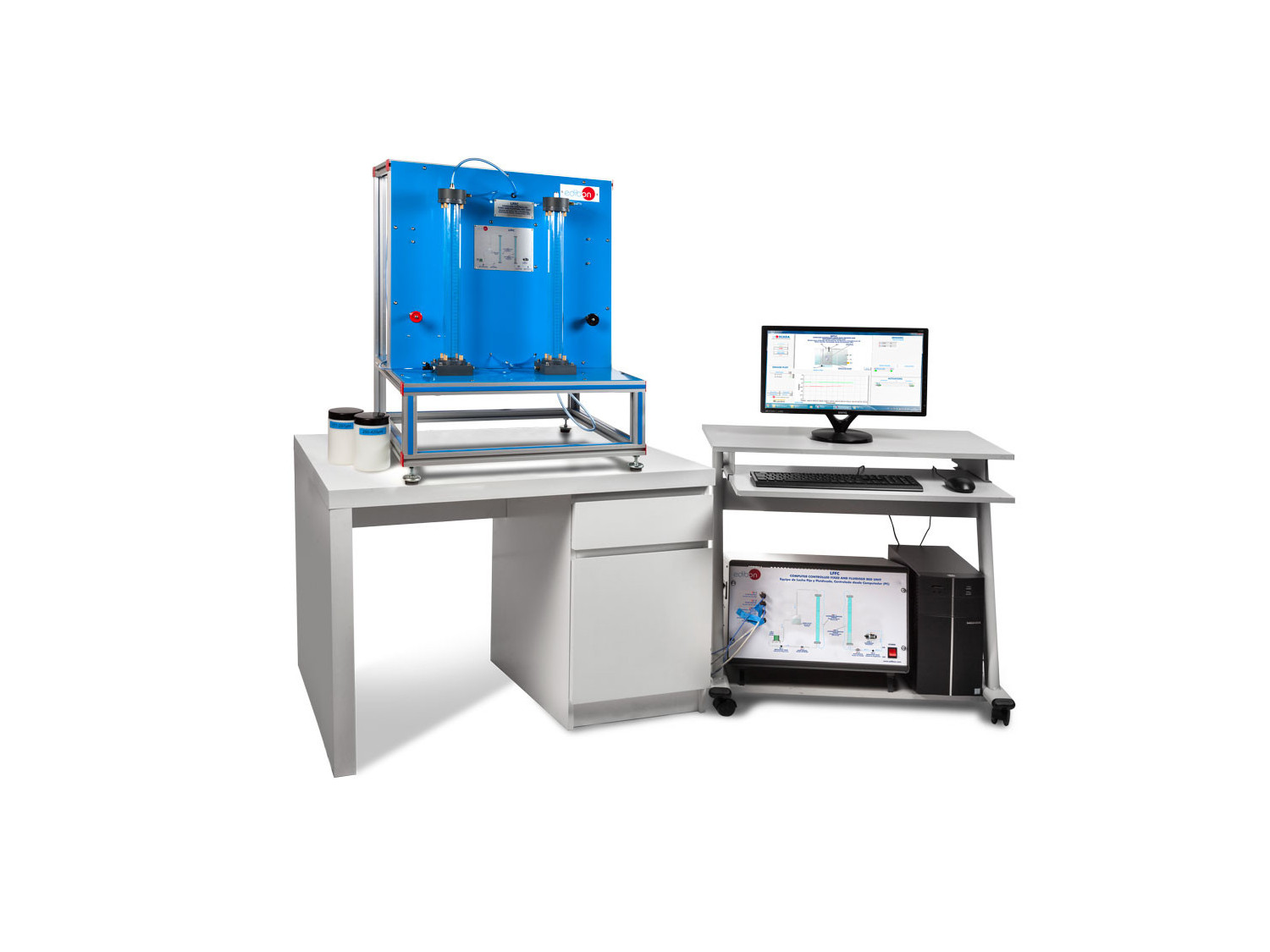

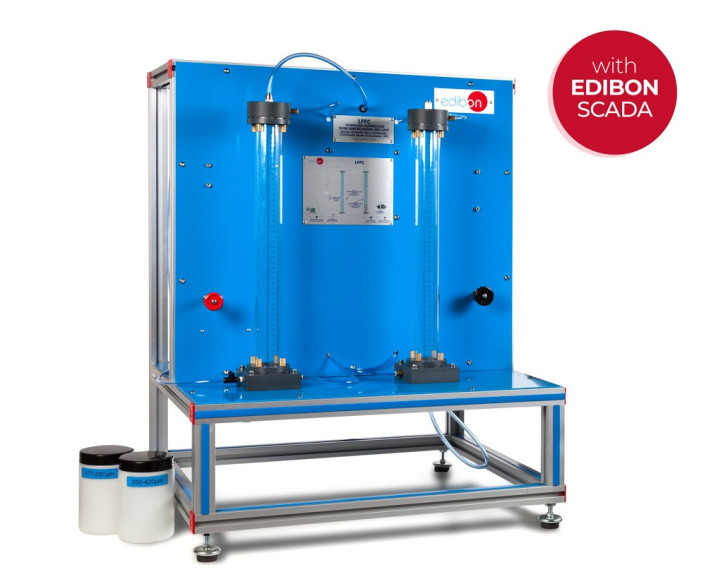

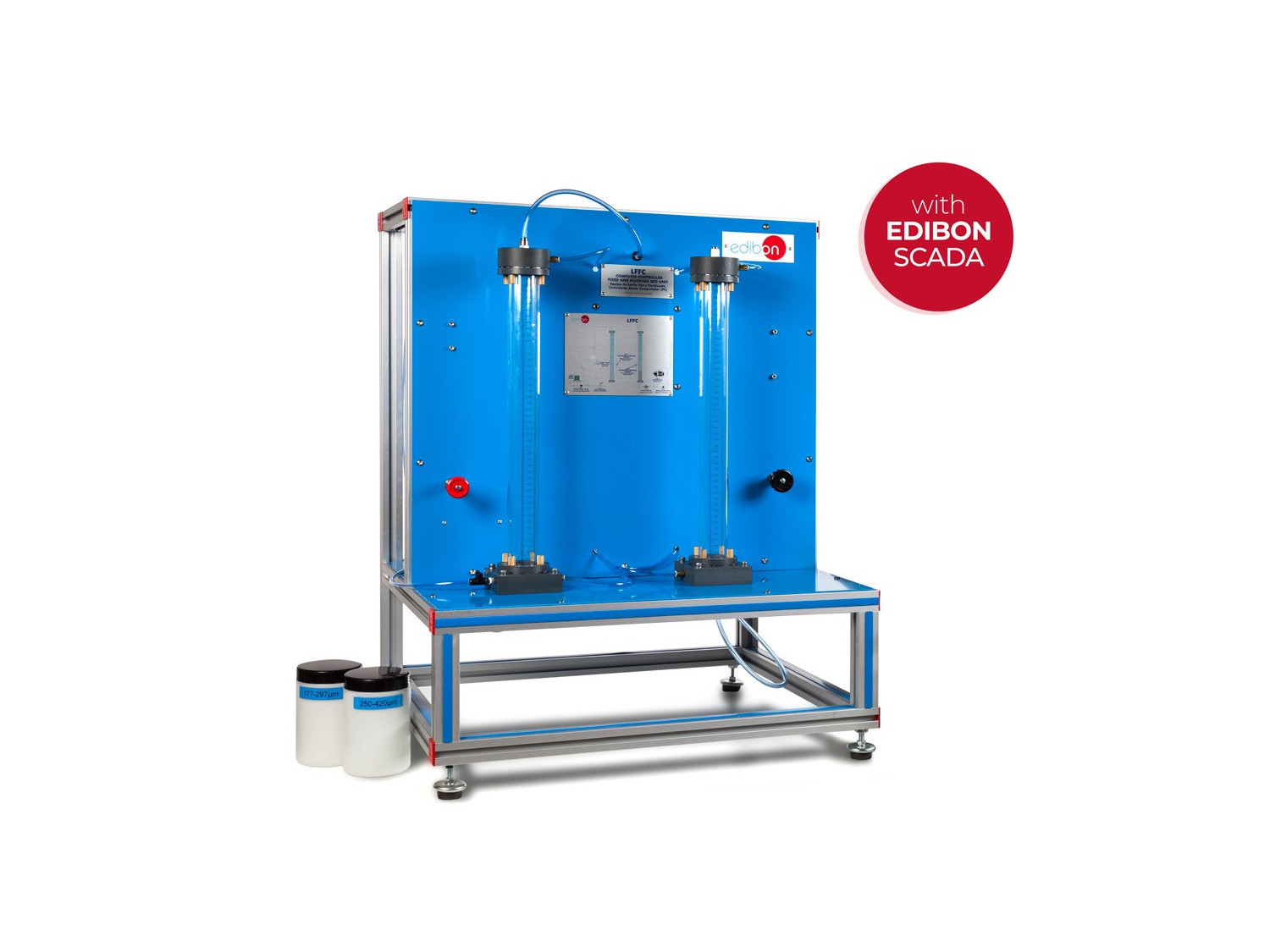

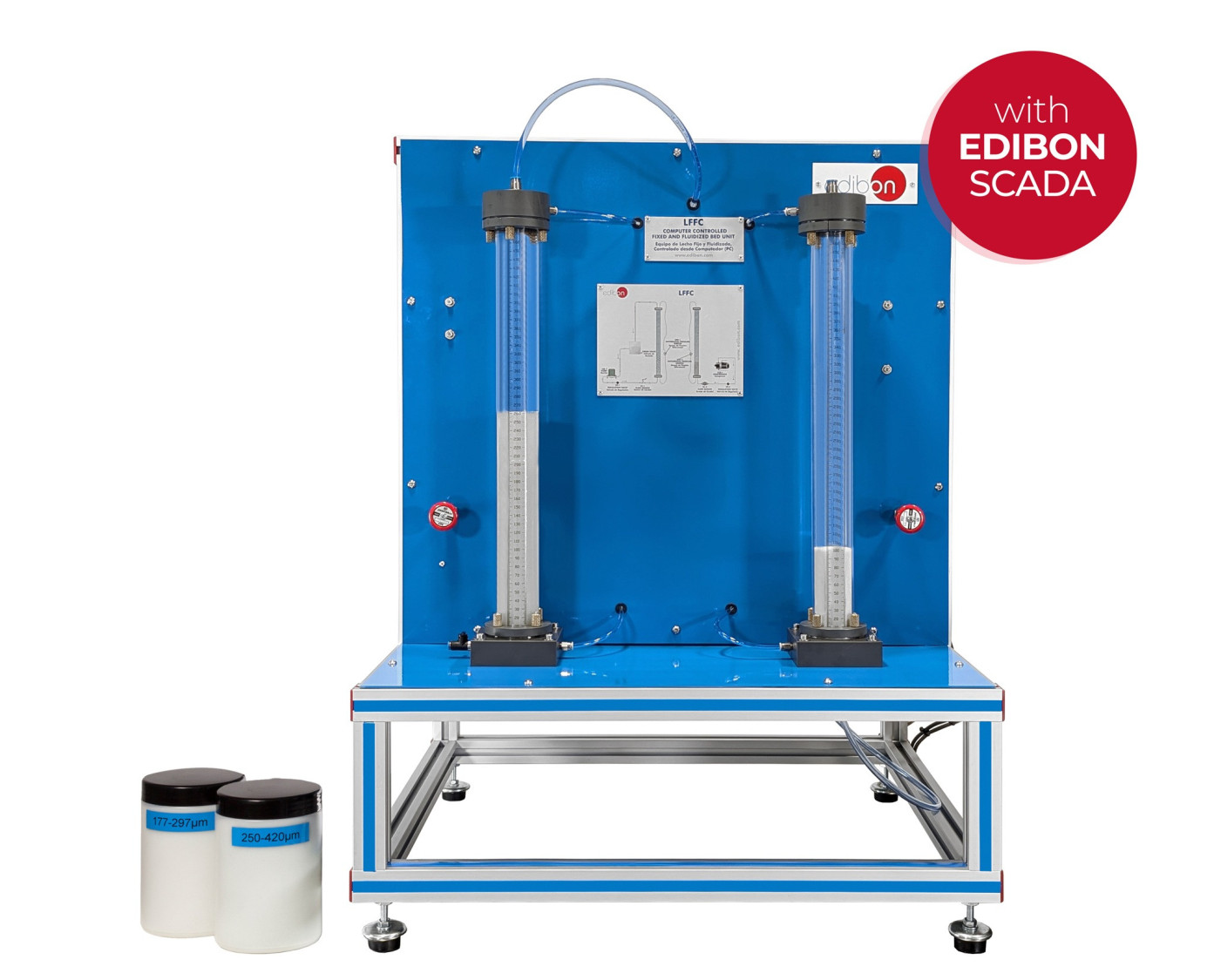

Unité complète LFFC

COMPUTER CONTROLLED FIXED AND FLUIDIZED BED UNIT - LFFC

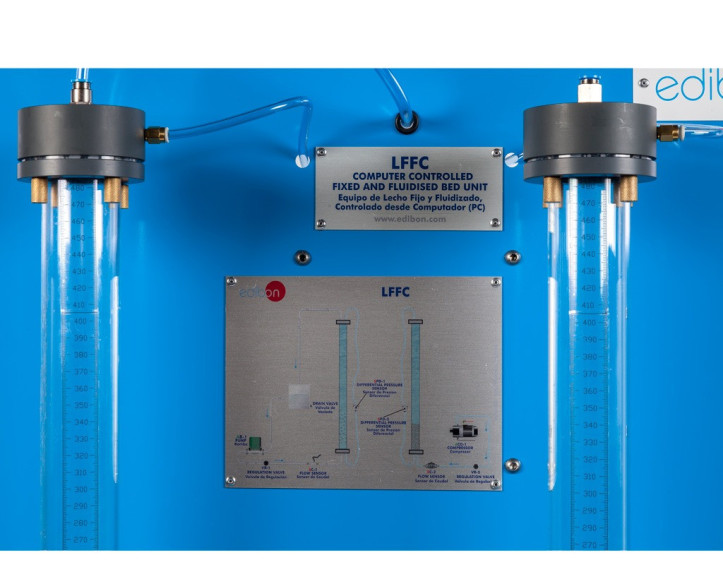

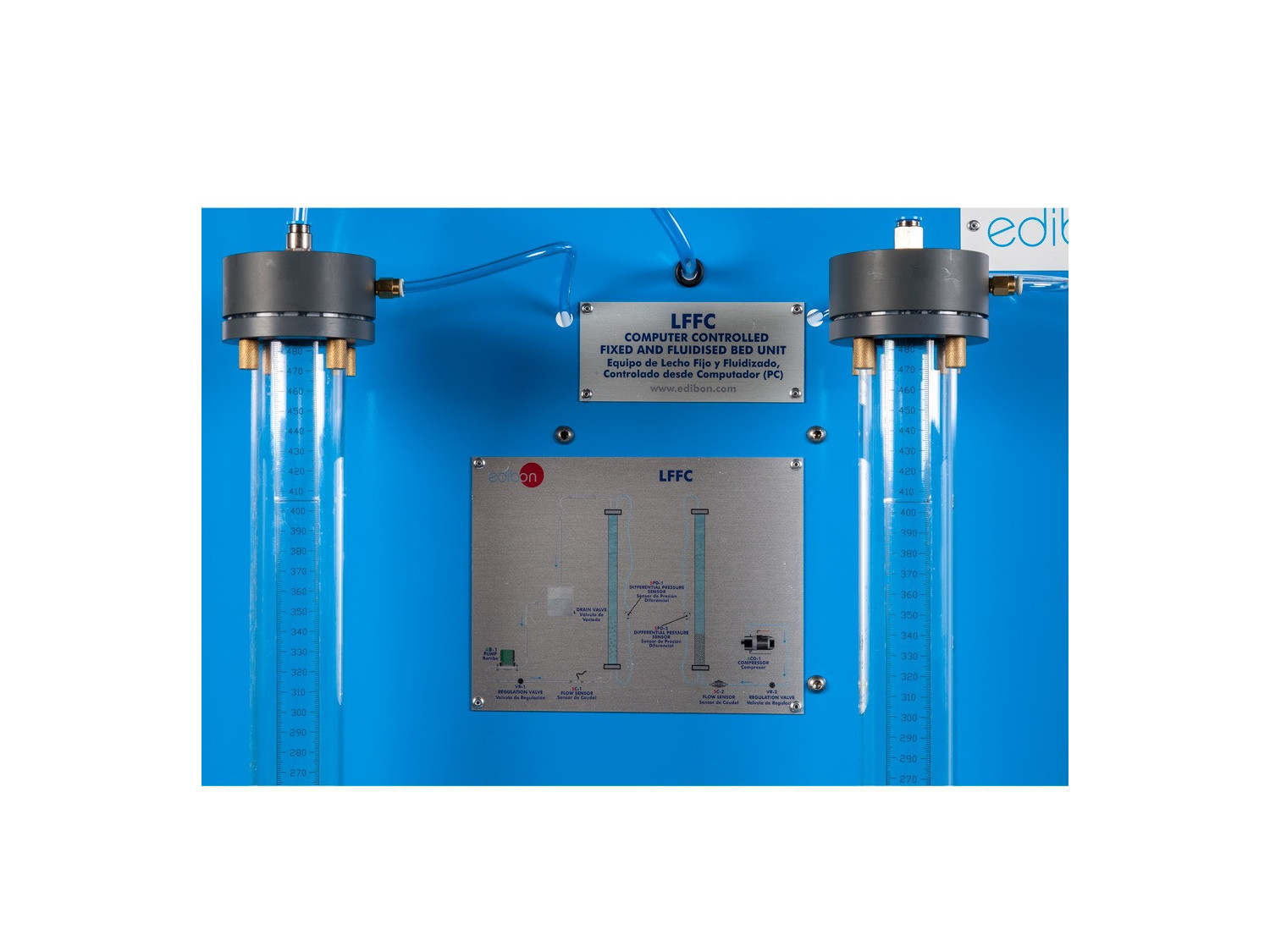

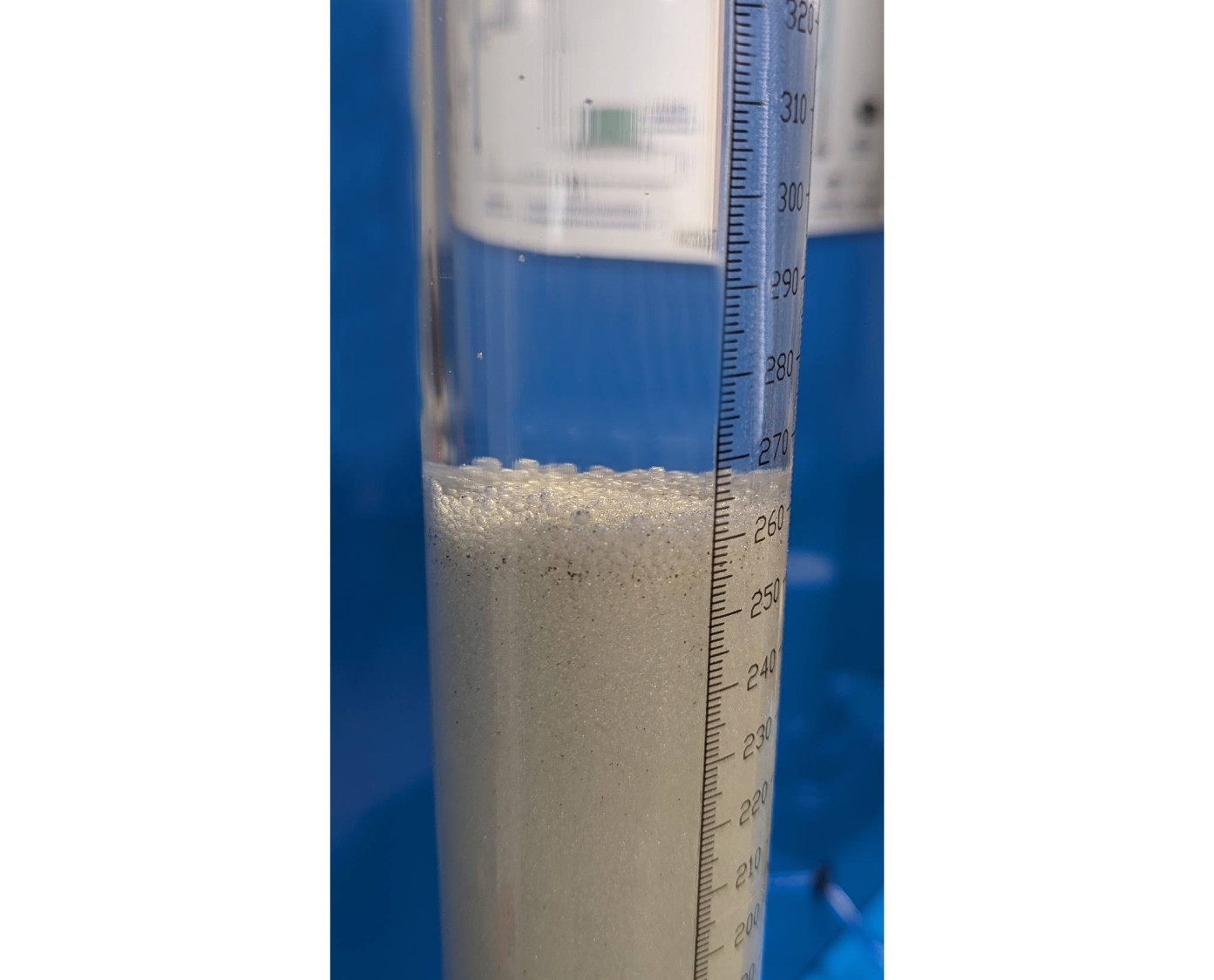

Détail de l'unité

COMPUTER CONTROLLED FIXED AND FLUIDIZED BED UNIT - LFFC

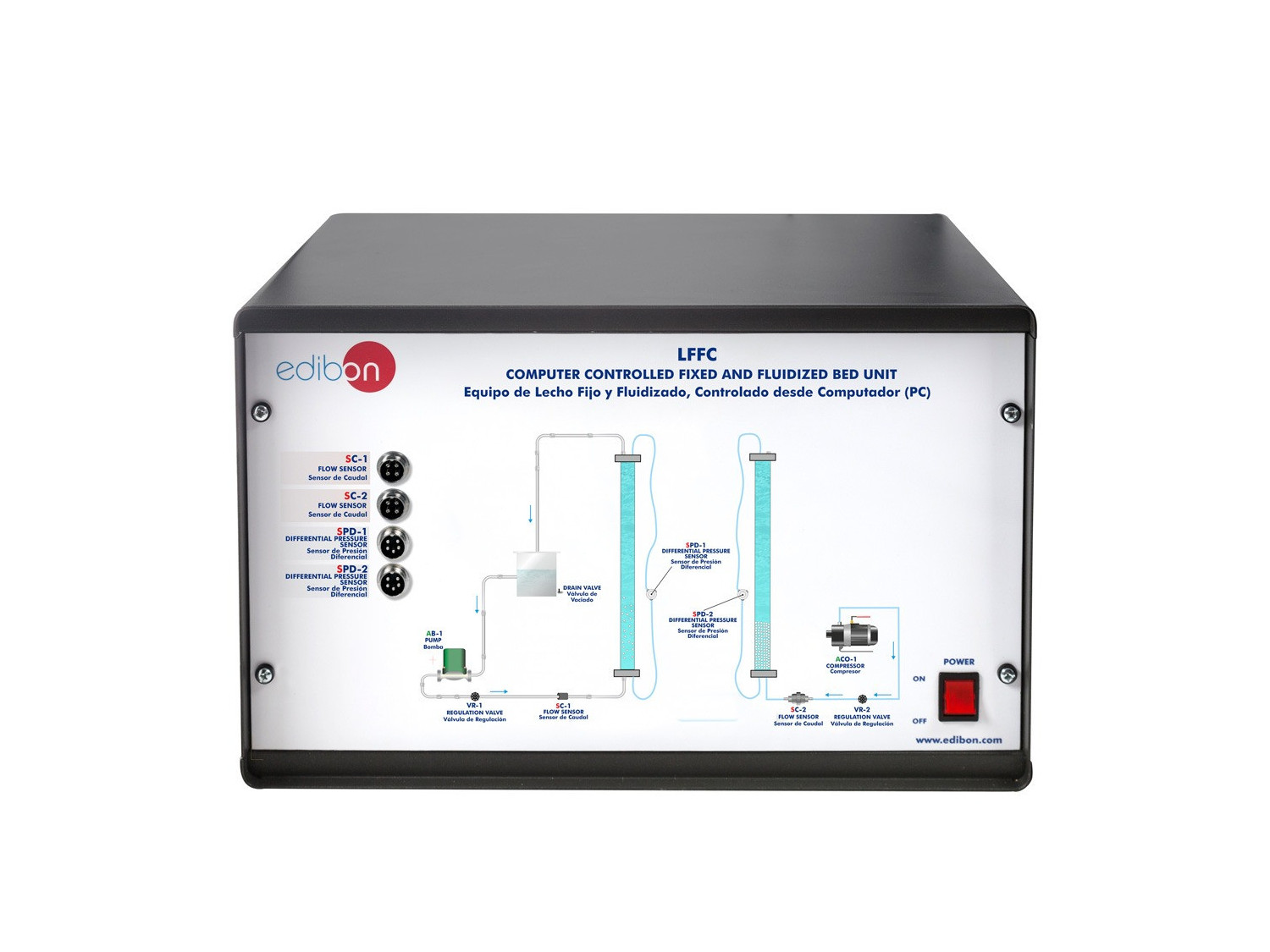

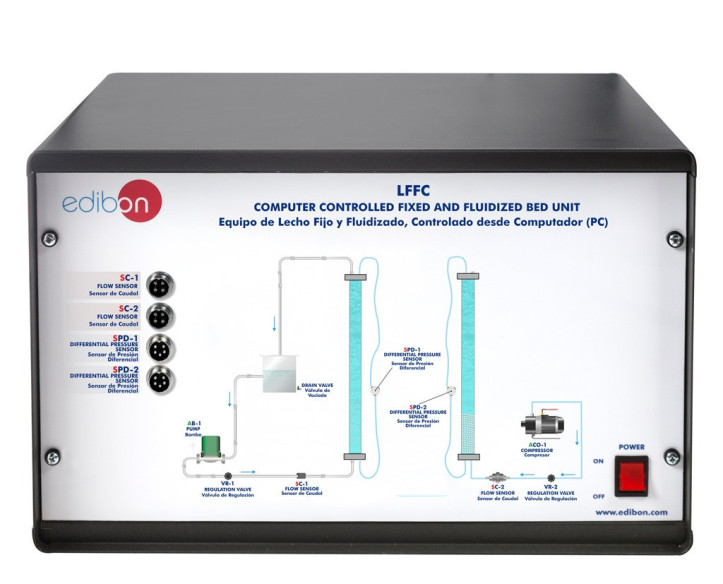

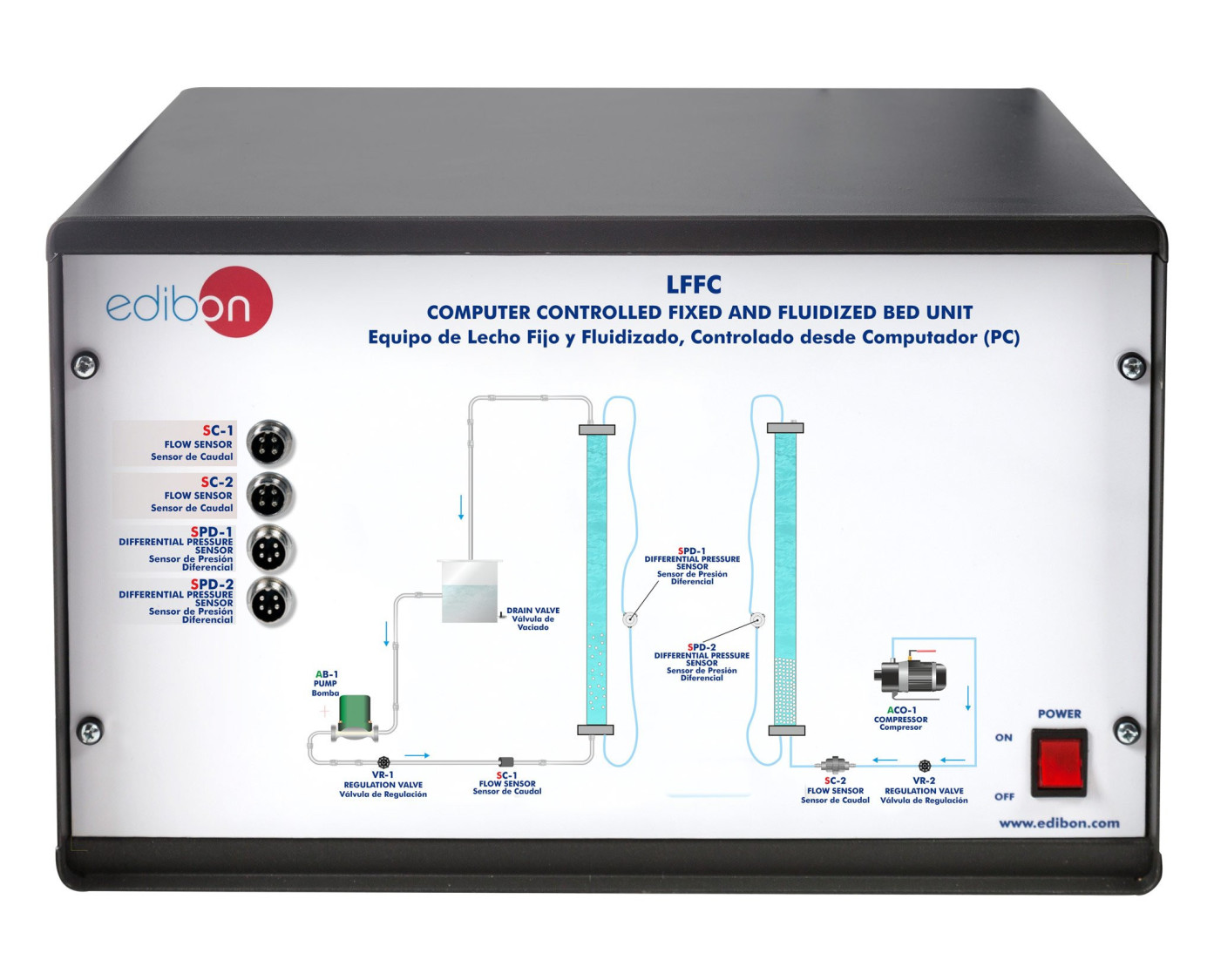

LFFC/CIB. Boîte d'Interface de Contrôle: La Control Interface Box fait partie du système SCADA

COMPUTER CONTROLLED FIXED AND FLUIDIZED BED UNIT - LFFC

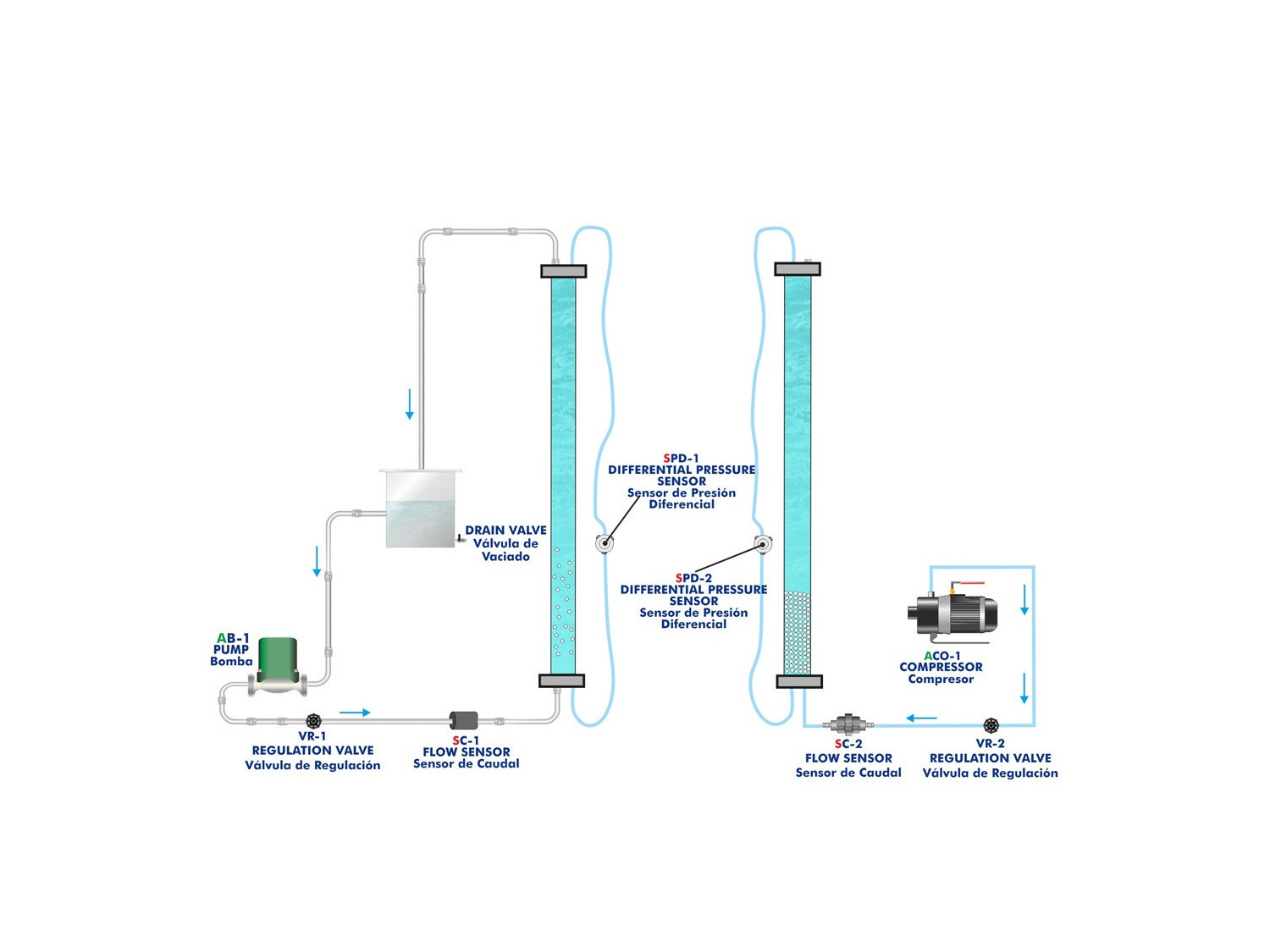

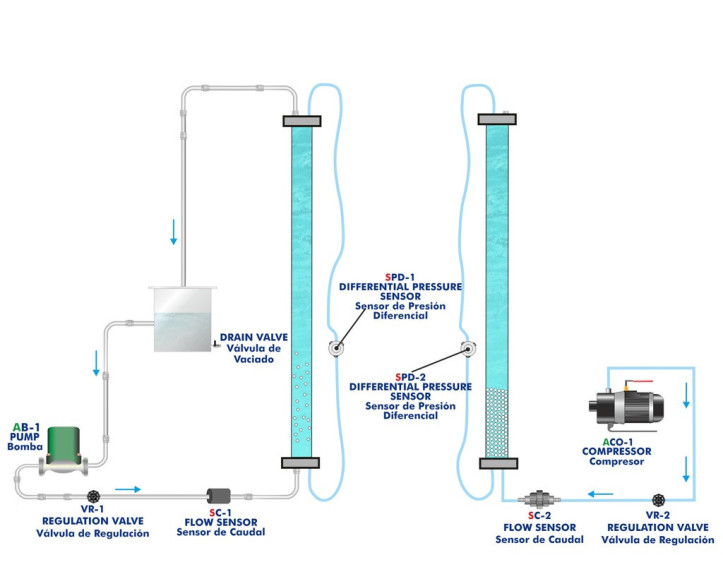

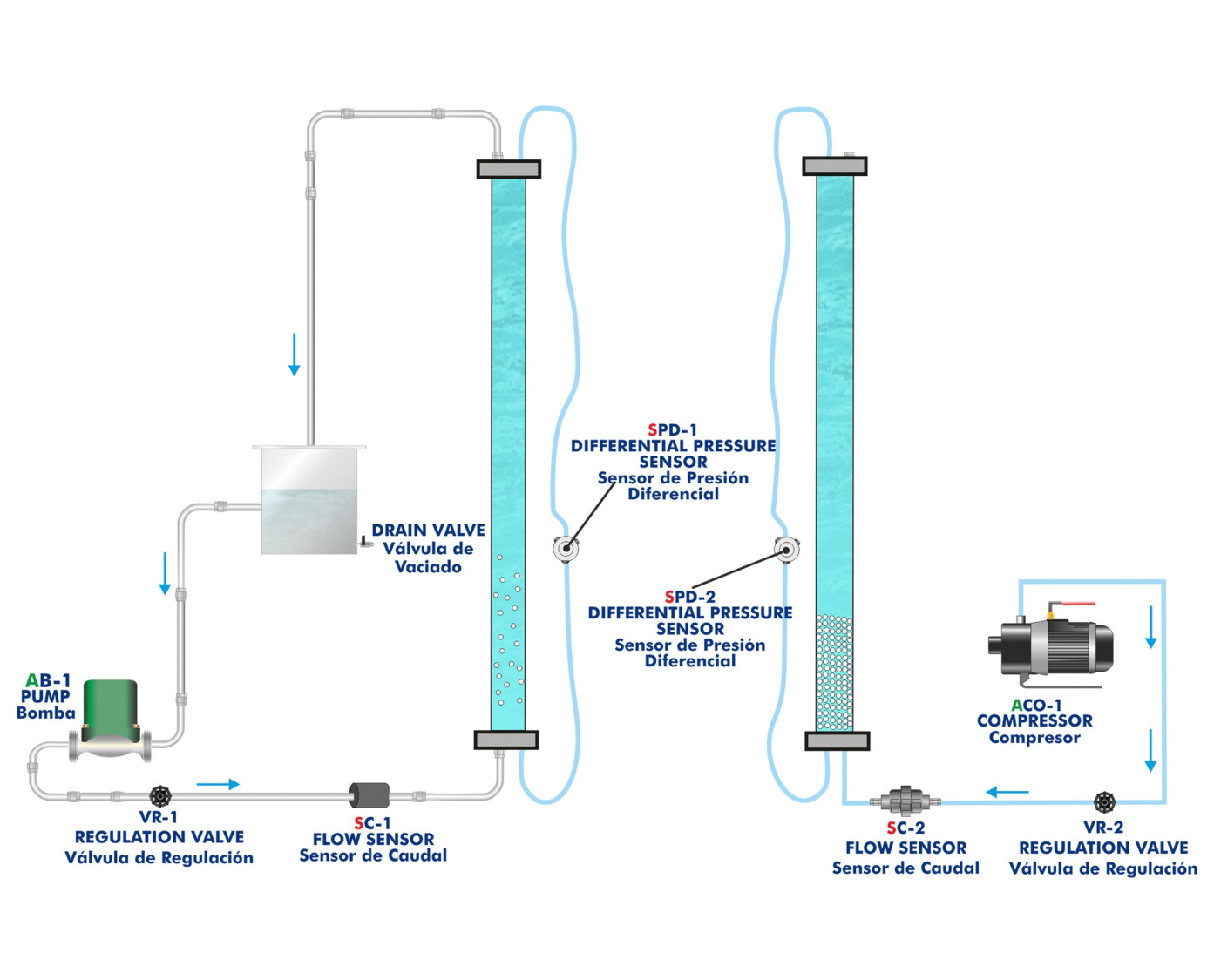

Diagramme de processus et affectation d'éléments unitaires

COMPUTER CONTROLLED FIXED AND FLUIDIZED BED UNIT - LFFC

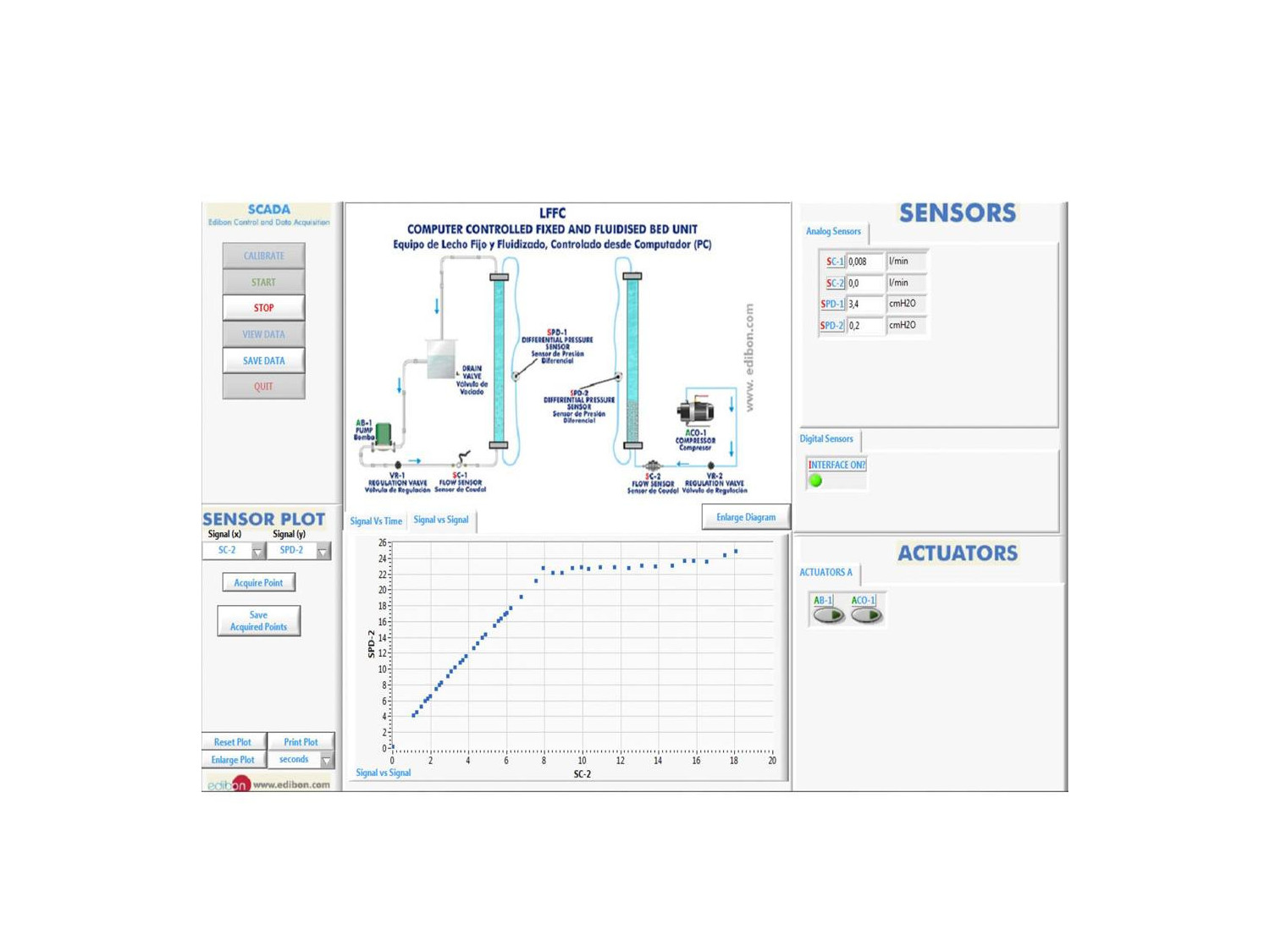

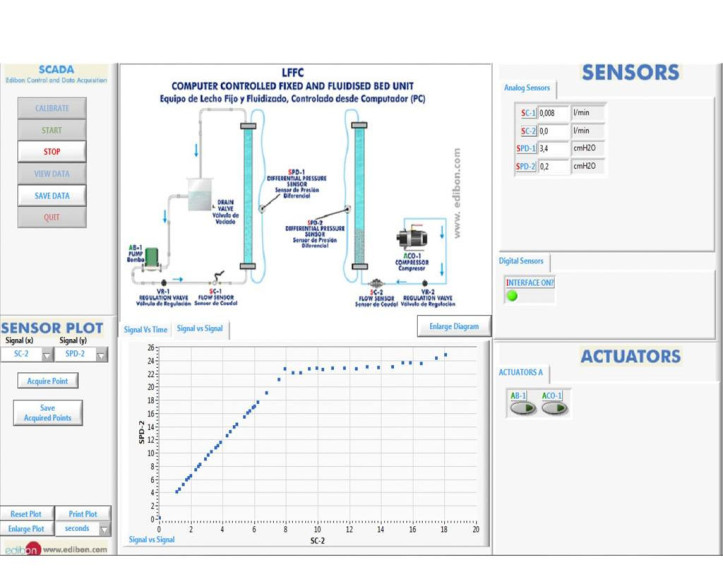

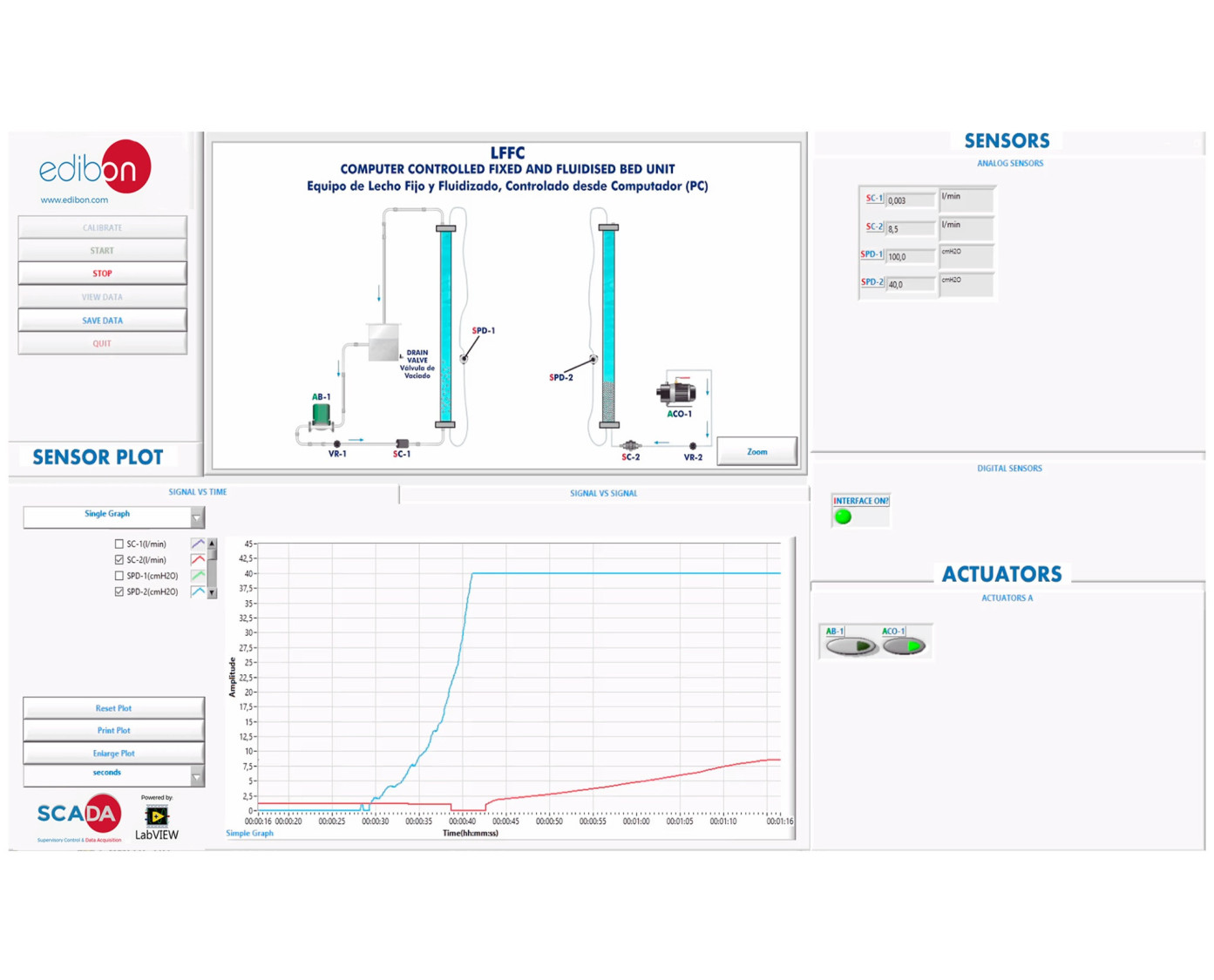

LFFC/SOF. Écrans principaux du logiciel

COMPUTER CONTROLLED FIXED AND FLUIDIZED BED UNIT - LFFC
COMPUTER CONTROLLED FIXED AND FLUIDIZED BED UNIT - LFFC
COMPUTER CONTROLLED FIXED AND FLUIDIZED BED UNIT - LFFC
COMPUTER CONTROLLED FIXED AND FLUIDIZED BED UNIT - LFFC
COMPUTER CONTROLLED FIXED AND FLUIDIZED BED UNIT - LFFC
COMPUTER CONTROLLED FIXED AND FLUIDIZED BED UNIT - LFFC

SYSTEMES INNOVANTS

L'Unité à Lit Fixe et Fluidisé, Contrôlée par Ordinateur (PC), "LFFC", permet une étude complète de tout ce qui concerne l'écoulement d'un fluide à travers un lit de particules, qu'il soit fixe ou fluidisé.

Voir description générale

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur
FSS

Système de Simulation de Défauts
PLC

Contrôle des Processus Industriels par PLC
PLCHMI

IIoT Contrôle et surveillance local / à distance avec IHM
ELK

Kit de Développement Logiciel EDIBON, Optimisé par NI LabVIEW™
ECR

Système Modulaire Industriel EDIBON avec NI CompactRIO
ESN

EDIBON Scada-Net
ECL

EDIBON Cloud Learning

Laboratories

11TV
 Laboratoire de Génie Chimique pour l'enseignement Technique et Professionnel
11HE
 Laboratoire de Génie Chimique pour l'enseignement Supérieur
11PTC
 Laboratoire pour le Centre de Formation Pétrolière

NOUVELLES LIÉES

EDIBON et son engagement envers les compétences européennes
EDIBON et son engagement envers les compétences européennes
Chez EDIBON, nous sommes engagés à renforcer les compétences comme pilier stratégique pour la compétitivité et le bien-être social de l'Union européenne. Une formation adéquate renforce non seulement l'économie, mais permet également aux individus de participer pleinement à la société et à la...
Lire plus
Biocarburants de seconde génération : L'avenir durable chez EDIBON
Biocarburants de seconde génération : L'avenir durable chez EDIBON
Dans un monde où la demande en énergie ne cesse d'augmenter et où les ressources non renouvelables s'épuisent rapidement, la nécessité de trouver des solutions durables et respectueuses de l'environnement n'a jamais été aussi urgente. L'économie circulaire et l'utilisation de la biomasse...
Lire plus
Setting up at University of the Punjab, Pakistan.
Setting up at University of the Punjab, Pakistan.
Our local representative just completed an installation at University of the Punjab, Pakistan. There we installed equipment like the TPTV/1.5KW/CTS; HCMP; AFTC; PBSPC; HVCC; EMLS; LFFC; LIFLUBA; FME00; TMTC; TSTCC; EESTC; EESFC; EE-KIT; EEEC; EEF; EBEC; EBDC; TTEC; SFU; RETU, among others. Our...
Lire plus
Génie chimique et ses processus
Génie chimique et ses processus
Le génie chimique est une discipline fascinante qui fusionne la science chimique avec l'ingénierie pour créer et optimiser des processus qui transforment les matières premières en produits de valeur. Dans ce voyage au cœur du génie chimique, nous explorerons divers aspects clés, des réacteurs...
Lire plus

Description Générale

L'Unité à Lit Fixe et Fluidisé, Contrôlée par Ordinateur (PC), "LFFC", permet une étude complète de tout ce qui concerne l'écoulement d'un fluide à travers un lit de particules, qu'il soit fixe ou fluidisé.

L'unité est composée de deux colonnes transparentes amovibles pour l'étude simultanée de l'écoulement de l'air et de l'eau à travers le lit.

Dans l'Unité à Lit Fixe et Fluidisé, Contrôlée par Ordinateur (PC), "LFFC", la chute de pression causée par le lit est mesurée par une pression différentielle.

L'eau est pompée depuis un réservoir, situé à l'arrière de l'unité, jusqu'au fond de la première colonne, en passant par une vanne de contrôle du débit.

L'air est fourni à la deuxième colonne par un compresseur situé à l'arrière de l'unité. Le débit d'air est mesuré par un capteur de pression différentielle et une plaque à orifice.

Le lit est constitué de billes de verre de deux tailles différentes.

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Etude des bases de la fluidisation en lit fixe.
  2. Comparaison du processus de fluidisation dans des courants d'eau et d'air.
  3. Etude de la perte de charge à travers les lits fixes et fluidisés en fonction de :
  • De la vitesse d'écoulement.
  • De la taille des particules du lit.
  • Le type de fluide : air ou eau.
  1. Vérification de l'équation de Carman-Kozeny.
  2. Etude et détermination de la vitesse minimale de fluidisation.
  3. Etude et détermination de la vitesse de fluidisation et comparaison avec les valeurs théoriques calculées (équation d'Ergun).
  4. Etude des différences entre la fluidisation particulaire et la fluidisation agrégative.
  5. Observation du phénomène de fluidisation "bullage".
  6. Calibrage des capteurs.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
  2. Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc. en temps réel.
  3. Le système de contrôle informatique avec SCADA permet une véritable simulation industrielle.
  4. Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
  5. Cette unité peut être utilisée pour faire de la recherche appliquée.
  6. Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres institutions d'enseignement technique.
  7. Contrôle du processus de l'unité LFFC via la boîte d'interface de contrôle sans l'ordinateur.
  8. Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l'unité LFFC.
  9. En utilisant PLC-PI, 19 autres exercices peuvent être effectués.
  10. Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.
